斯沃数控仿真广数车床操作和编程

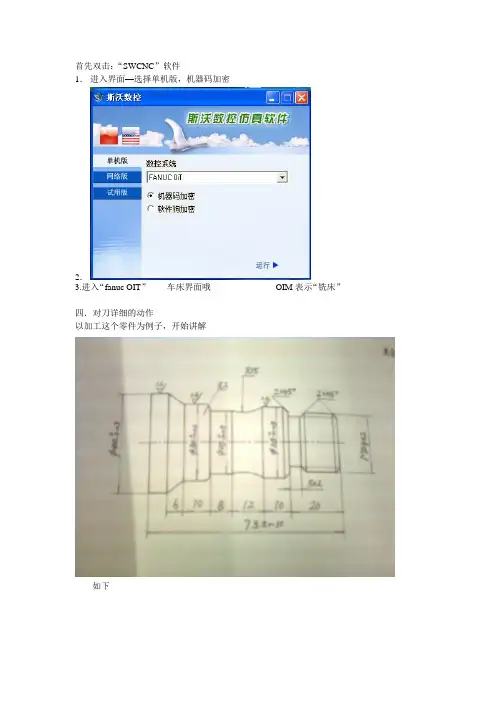

首先双击：“SWCNC”软件1．进入界面—选择单机版，机器码加密2．3.进入“fanuc OIT”-------车床界面哦----- OIM表示“铣床”四．对刀详细的动作以加工这个零件为例子，开始讲解------如下1．，指示为0，急停按钮，再，XZ 都归零，回原点。

2 毛坯设置45*200，刀具选择1，55°外圆车刀，2，刀宽为4mm的割刀，3，外螺纹刀—唯一的选择- 4 左偏（右偏）尖刀，-----（或外圆精车刀）3 点击“编辑模式”，--点击控制面板“program”输入程序名字“o4520”，再点击“插入”—最后点击“关车门”4对刀。

第一把，“选折机床操作----快速定位”，弹出“”，选着，第二个单选框。

5 单击“”，单击“”，直到出现“形状”的选项对G001输入x45，z0（使得XZ变为-260.000，-395..838）换第二把刀，选着“T0016“,再选着“转到加工位“，再，G002后面输入x45，z0（使得XZ变为-260.000，--400.000, 继续，换第三把刀，选着“T0013“,再选着“转到加工位“，再，G003后面输入x45，z0（使得XZ变为-260.000，--400.000,），换第四把刀，选着“T0019“,再选着“转到加工位“，再，G004后面输入x45，z0（使得XZ变为-260.000，--412.500,具体如下：6，单击AUTO“”按钮，再单击，循环启动。

7单击，，保存工程--，全选，起名字“1”,“2”,“3”，生成3个打不开的文件，分别对应上述所诉的刀具信息，工件信息，工程信息，“保存视窗”生成图像文件“100fen”，具体图像如下----最后，保存报告文件，起名“100fen”“”，打开链接如下：（堪称完美）SwanSoft FANUC 0iT 数控报告工件信息棒料直径: 45.000长度: 200.000材料:08F 低碳钢数控NC代码o4573N10T0101N20G00X100Z100N30M03S800N40G00X46Z2N50G71U1.5R0.5N60G71P70Q200U0.6N70G00X0N80G01Z0F80N90X20N100X24W-2Z-20X28W-2Z-30X25Z-42Z-50X26G03X30W-2R2G01W-8X40W-6N200Z-78G70P70Q200M3S800G00X100Z100T0404M3S600G00X30Z-30G73U3R5G73P270Q280U0.3W0F60N270G01X28Z-30N280G02X25W-12R15 G70P270Q280M3S800 G00X100Z100T0202M3S500G00X26Z-20G01X20F30G00X26W2G01X20X24W2X26X100Z100T0303M3S500G00X26Z2G92X23.2Z-15F2X22.6X22.2X22.04G00X100Z100T0202M3S500G00X42Z-76G01X3F30G00X46X100Z100M30加工视窗SwanSoft CNC输出信息消息模式2010-11-18 13:39 进入 SSCNC: FANUC 0iT 2010-11-18 13:39 X回到参考点2010-11-18 13:39 Z回到参考点2010-11-18 13:40 切换模式为 FANUC 0iT:EDIT 2010-11-18 13:40 新建程式O9898！2010-11-18 13:41 切换模式为 FANUC 0iT:ATUO2010-11-18 13:41 NC启动2010-11-18 13:41 NC启动2010-11-18 13:43 NC启动评分模式2010-11-18 13:39 进入 SSCNC: FANUC 0iT2010-11-18 13:39 X回到参考点2010-11-18 13:39 Z回到参考点2010-11-18 13:40 切换模式为 FANUC 0iT:EDIT2010-11-18 13:40 新建程式O9898！2010-11-18 13:41 切换模式为 FANUC 0iT:ATUO2010-11-18 13:41 NC启动2010-11-18 13:41 NC启动2010-11-18 13:43 NC启动当前得分:100/100南京斯沃软件技术有限公司SSCNC斯沃数控仿真报告创建时间:2010 11. 18. 13:46:19。

第一章斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。

通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。

斯沃数控仿真软件包括八大类，28个系统，62个控制面板。

具有FANUC、SIEMENS(SINUMERIK)、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND系统、大连大森DASEN、南京华兴WA编程和加工功能，学生通过在PC机上操作该软件，能在很短时间内掌握各系统数控车、数控铣及加工中心的操作，可手动编程或读入CAM数控程序加工，教师通过网络教学，可随时获得学生当前操作信息。

1.2 斯沃数控仿真软件的功能★国内第一款自动免费下载更新的数控仿真软件★真实感的三维数控机床和操作面板★动态旋转、缩放、移动、全屏显示等功能的实时交互操作方式★支持ISO-1056准备功能码（G代码）、辅助功能码（M代码）及其它指令代码★支持各系统自定义代码以及固定循环★直接调入UG、PRO-E、Mastercam等CAD/CAM后置处理文件模拟加工★Windows系统的宏录制和回放★AVI文件的录制和回放★工件选放、装夹★换刀机械手、四方刀架、八方刀架★基准对刀、手动对刀★零件切削，带加工冷却液、加工声效、铁屑等★寻边器、塞尺、千分尺、卡尺等工具★采用数据库管理的刀具和性能参数库★内含多种不同类型的刀具★支持用户自定义刀具功能★加工后的模型的三维测量功能★基于刀具切削参数零件光洁度的测量第二章斯沃数控仿真软件操作2.1 软件启动界面2.1.1 试用版启动界面图2.1-1（1）在左边文件框里选择试用版;（2）在右边的窗口处点击选择所要使用的数控系统（3）如果需要超级使用可以选择（4）选择系统完成之后,点击Try It 进入系统界面2.1.2网络版启动界面图2.1-2（1）在左边文件框内选择网络版（2）在右边的第一个条框内选择所要使用的系统名称（3）在User里选择用户名,输入密码（4）在Remember Me 和Remember My Password 中进行选择（5）输入服务器的IP地址（6）点击Sign in 进入系统界面（7）启动SSCNCSRV.exe,进入SERVER主界面，如下图：图2.1-3（8）单击工具栏中的“用户状态”图标，将会显示所有用户的状态，如下图图2.1-4（9）在用户状态列表中选择一个用户,然后点击工具栏上的"设置教师机"图标将其设为教师机（10）单击"用户管理"图标,弹出"用户管理"对话框,如下图:在这个对话框中添加用户名和姓名，以及该用户的权限。

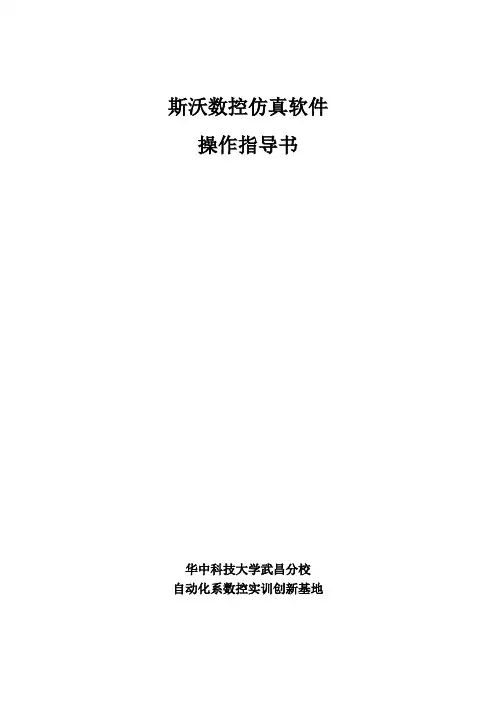

斯沃数控仿真软件操作指导书华中科技大学武昌分校自动化系数控实训创新基地一、软件简介斯沃数控仿真加工软件包括八大类，30个系统，62个控制面板。

具有FANUC、SIEMENS、MITSUBISHI，广州数控GSK、华中数控HNC等系统的编程和加工功能，通过在PC机上操作该软件，能在很短的时间内掌握数控车、数控铣及加工中心的操作。

二、启动界面如图1所示在数控系统中选择你所需要的系统，然后点击登录。

图1三、功能介绍能够做三维仿真，等同于对真正的CNC机床的操作。

用户能够任意设置机床尺寸。

提供像放大缩小等观察参数的设置功能。

切削中故障报警功能（碰撞、过载等）。

采用对话框来简化刀具和功能的设置。

切削路径和刀偏路径可以同时显示。

华中数控世纪星（图2）和FANUC0I-T（图3）操作面板图2图3下面分别对工具条分别进行介绍工具条1（如图4）所示各个图标的功能说明如下：图4工具条2（如图5）所示各个图标的功能说明如下：图5四、华中数控HNC-21T系列车床操作简介（1）华中数控HNC-21T系列车床面板简介机床的操作面板位于窗口的右下侧（如图6），主要用于控制机床运行状态，由于每个按键上都有汉字说明，我们就不再累述了。

只对几个意义不太明显的键进行简单解释一下。

方式选择进入自动加工模式。

图6按一下"循环启动"按键运行一程序段，机床运动轴减速停止，刀具、主轴电机停止运行；再按一下“循环启动”按键又执行下一程序段，执行完了后又再次停止。

手动方式，手动连续移动台面或者刀具。

增量进给。

回参考点。

主轴控制在手动方式下，当主轴制动无效时，指示灯灭按一下“主轴定向按键”，主轴立即执行主轴定向功能。

定向完成后，按键内指示灯亮，主轴准确停止在某一固定位置.在手动方式下，当主轴制动无效时，指示灯灭按一下“主轴冲动按键”，指示灯亮。

主电机以机床参数设定的转速和时间转动一定的角度。

在手动方式下，主轴处于停止状态时，按一下“主轴制动” 按键，指示灯亮主电机被锁定在当前位置。

机械制造工程系目录实验一：数控车软件的启动与基本操作03实验二：数控车削加工对刀方法分析与操作04实验三：数控车削加多刀车削加工对刀及操作09实验四：刀具磨损补偿控制原理与方法分析与操作11五、实验心得 13实验一：数控车软件的启动与基本操作1) 实验目的：了解斯沃数控车削仿真软件的启动与基本操作方法，通过软键的操作，熟悉数控车削加工的基本操作方法。

2) 实验设备：斯沃数控车削仿真软件3) 实验内容：通过软件掌握数控车的启动与基本操作，其中包括数控车面板上的各种按键的作用，主要有方式建、机床操作选择键、功能键、补正键、系统参数键、故障资料键及图形显示键、编辑程序键等构成。

4) 实验步骤：1、启动软件，单击运行。

2、按下系统启动键，系统启动。

3、按下急停按钮，消除警报。

4、在标准工具栏中使用各种图标,熟悉各种图标的作用，了解软件图标的用途。

5、进行机床面板上的各种操作，如回零，绝对坐标、相对坐标、综合坐标的显示操作，手动移动，手摇移动，主轴倍率的调节及MID运行方式等。

6、运用编辑程序键，练习程序的键入。

如insert键、alter键、delete键等。

（注意：打开保护锁）7、了解数控机床的四种运行方式：锁住运行、空运行、单段运行、存储器运行。

机床回零的作用：数控机床在开机之前,通常都要执行回零的操作,归根于机床断电后,就失去了对各坐标位置的记忆,其回零的目的在于让各坐标轴回到机床一固定点上,即机床的零点,也叫机床的参考点(MRP).回参考点操作是数控机床的重要功能之一,该功能是否正常,将直接影响零件的加工质量.数控机床安全规程的作用：它能提醒我们在操作机床时要注意的东西，而这些东西与我们的人身安全及机床的财产安全密切相关。

5) 实验小结：在本次实验中，使用斯沃软件的这种数控仿真形式行进练习，使我对机床的加工过程和机床的操作流程有了更深的理解。

在实践中学习到了课本上没有的东西。

我相信，通过本次实验，必定会指导我在今后的工作中更加努力的去学习！实验二：数控车削加工对刀方法分析与操作1) 实验目的：了解数控车加工的三种对刀原理，掌握三种对刀方法与操作。

南京斯沃斯沃数控仿真软件仁和32T系统操作和编程说明书南京斯沃软件技术有限公司2006/12版本前言南京斯沃软件技术有限公司是一支专业从事可视化软件开发的队伍。

主要提供CAD/CAM、数控仿真、UG关键技术的示范、推广和应用。

面向企业的新产品开发和创新设计，提供贴近用户个性化需求的产品整体设计、技术咨询、二次开发服务。

根据客户要求 进行专业CAD\CAM的软件开发，以及数控系统、面板仿真的开发，提供基于UG 软件的二次开发服务，指导客户利用UG软件建立企业标准化的设计流程，缩短新产品研发周期，降低改型设计开发成本，提高产品设计质量。

南京斯沃软件技术有限公司开发的，发那科(FANUC)、西门子(SINUMERIK)、三菱(MITSUBISHI)、广州数控(GSK)、华中世纪星(HNC)、北京凯恩帝(KND)、大连大森(DASEN)、南京华兴(WA) 数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。

通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。

南京斯沃软件技术有限公司2006年7月目 录第一章斯沃数控仿真软件概述 (1)1.1 斯沃数控仿真软件简介 (1)1.2 斯沃数控仿真软件的功能 (1)1.2.1 控制器 (1)1.2.2功能介绍 (2)第二章斯沃数控仿真软件操作 (4)2.1 软件启动界面 (4)2.1.1 试用版启动界面 (4)2.1.2网络版启动界面 (5)2.1.3单机版启动界面 (7)2.2 工具条和菜单的配置 (7)2.3 文件管理菜单 (9)2.3.1机床参数 (10)2.3.2刀具管理 (12)2.3.3工件参数及附件 (15)2.3.4快速模拟加工 (18)2.3.5工件测量 (19)2.3.6录制参数设置 (19)2.3.7警告信息 (20)第三章仁和32T操作 (24)3.1 仁和32T机床面板操作 (24)3.2 仁和32T数控系统操作 (24)3.2.1 按键介绍 (24)3.2.2 手动操作虚拟数控机床 (26)第四章仁和32车床编程 (32)4.1程序结构和坐标系统 (32)4.1.1 程序结构 (32)4.1.2 坐标系统 (33)4.1.3起始点、参考点、坐标原点和机械原点 (34)4.2 G代码命令 (34)4.3 辅助功能（M功能） (43)第一章 斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、 北京凯恩帝KND、大连大森DASEN数控 车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。

第一章斯沃数控仿真软件概述1.1 斯沃数控仿真软件简介南京斯沃软件技术有限公司开发FANUC、SINUMERIK、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND、大连大森DASEN数控车铣及加工中心仿真软件，是结合机床厂家实际加工制造经验与高校教学训练一体所开发的。

通过该软件可以使学生达到实物操作训练的目的，又可大大减少昂贵的设备投入。

斯沃数控仿真软件包括八大类，28个系统，62个控制面板。

具有FANUC、SIEMENS(SINUMERIK)、MITSUBISHI、广州数控GSK、华中世纪星HNC、北京凯恩帝KND系统、大连大森DASEN、南京华兴WA编程和加工功能，学生通过在PC机上操作该软件，能在很短时间内掌握各系统数控车、数控铣及加工中心的操作，可手动编程或读入CAM数控程序加工，教师通过网络教学，可随时获得学生当前操作信息。

1.2 斯沃数控仿真软件的功能★国内第一款自动免费下载更新的数控仿真软件★真实感的三维数控机床和操作面板★动态旋转、缩放、移动、全屏显示等功能的实时交互操作方式★支持ISO-1056准备功能码（G代码）、辅助功能码（M代码）及其它指令代码★支持各系统自定义代码以及固定循环★直接调入UG、PRO-E、Mastercam等CAD/CAM后置处理文件模拟加工★Windows系统的宏录制和回放★AVI文件的录制和回放★工件选放、装夹★换刀机械手、四方刀架、八方刀架★基准对刀、手动对刀★零件切削，带加工冷却液、加工声效、铁屑等★寻边器、塞尺、千分尺、卡尺等工具★采用数据库管理的刀具和性能参数库★内含多种不同类型的刀具★支持用户自定义刀具功能★加工后的模型的三维测量功能★基于刀具切削参数零件光洁度的测量第二章斯沃数控仿真软件操作2.1 软件启动界面2.1.1 试用版启动界面图2.1-1（1）在左边文件框里选择试用版;（2）在右边的窗口处点击选择所要使用的数控系统（3）如果需要超级使用可以选择（4）选择系统完成之后,点击Try It 进入系统界面2.1.2网络版启动界面图2.1-2（1）在左边文件框内选择网络版（2）在右边的第一个条框内选择所要使用的系统名称（3）在User里选择用户名,输入密码（4）在Remember Me 和Remember My Password 中进行选择（5）输入服务器的IP地址（6）点击Sign in 进入系统界面（7）启动SSCNCSRV.exe,进入SERVER主界面，如下图：图2.1-3（8）单击工具栏中的“用户状态”图标，将会显示所有用户的状态，如下图图2.1-4（9）在用户状态列表中选择一个用户,然后点击工具栏上的"设置教师机"图标将其设为教师机（10）单击"用户管理"图标,弹出"用户管理"对话框,如下图:在这个对话框中添加用户名和姓名，以及该用户的权限。

1、仿真软件的使用仿真软件我们选用SINUMERIT 802Se T型号的车床，车削棒料。

软件使用步骤：（1）打开软件，选择SINUMERIT 802Se T型号的车床。

（2）打开使能键K1（3）回机床原点点击REF POT键，再点击使车床回到原点（4）选择毛坯点击工件设置选择毛坯设置采用棒料，直径选择60，点击确定。

（5）选择刀具点击刀具管理选择外圆车刀，将其拖到1号刀具位置点击（6）手动对刀点击切换到二维模式点击将车床切换为JOG模式，点击让主轴正向转动手动调节刀具的方向，开始对刀对Z方向零点将端面车一刀，点击功能切换键，选择选择，将刀具号和补偿号都设置为01点击选择对刀，点击点击计算，确认。

对X方向0点车完外圆后将点击将主轴停止，测量外圆直径。

记下车好的外圆直径，75.71，将其输入到X方向的零偏点击计算，确认。

至此对刀完成。

（7）打开编好的程序/程序输入此处有多种方法，我选择的是用记事本将程序编好，将扩展名改为.cnc，在此打开，也可以直接在车床上进行编程输入。

（8）运行要加工的工件点击切换到自动模式，此时将会出现刀具的运动轨迹，亦可检查所编程序的正确性。

点击，开始进行模拟加工。

附件程序：N10 G90 S600 T01 D01 M04N20 G00 X52 Z2N30 G01 Z-166 F10N40 G00 Z2N50 X44N60 G01 Z-60N70 G00 Z2N80 X36N90 G01 Z-28N100 G00 Z2N110 X28N120 G01 Z-8N130 G00 Z2N140 X20N150 G01 Z-2N155 G00 Z0N160 X0N180 G91 G03 X28 Z-14 I0 K-14 N190 G01 X12 Z-30N200 G01 Z-15N210 G02 X10 Z-5 I10 K0N220 G01 Z-50N230 G00 X10 Z230N240 M05N250 M02。

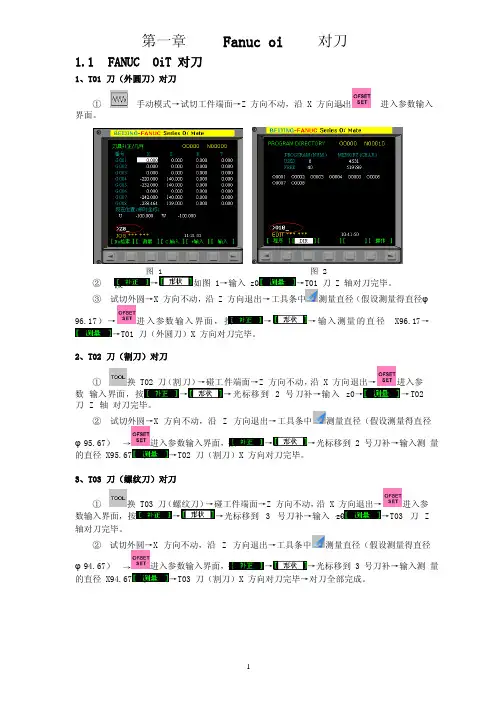

→按→→ →→→ →第一章Fanuc oi 对刀1.1 FANUC OiT 对刀1、T01 刀（外圆刀）对刀①手动模式→试切工件端面→Z 方向不动，沿 X方向退出 进入参数输入界面。

图 1图 2②→如图 1→输入 z0→T01 刀 Z 轴对刀完毕。

③ 试切外圆→X 方向不动，沿 Z 方向退出→工具条中测量直径（假设测量得直径φ96.17）→进入参数输入界面，按 →→输入测量的直径 X96.17→→T01 刀（外圆刀）X 方向对刀完毕。

2、T02 刀（割刀）对刀①换 T02 刀（割刀）→碰工件端面→Z 方向不动，沿 X方向退出→进入参数 输入界面，按→→光标移到 2 号刀补→输入 z0→→T02刀 Z 轴 对刀完毕。

② 试切外圆→X 方向不动，沿 Z方向退出→工具条中测量直径（假设测量得直径φ95.67） 进入参数输入界面，按 → →光标移到 2 号刀补→输入测 量的直径 X95.67→T02 刀（割刀）X 方向对刀完毕。

3、T03 刀（螺纹刀）对刀①换 T03 刀（螺纹刀）→碰工件端面→Z 方向不动，沿 X方向退出→进入参 数输入界面，按→→光标移到 3 号刀补→输入 z0→T03 刀 Z 轴对刀完毕。

② 试切外圆→X 方向不动，沿 Z方向退出→工具条中测量直径（假设测量得直径φ94.67） 进入参数输入界面，按 → →光标移到 3 号刀补→输入测 量的直径 X94.67→T03 刀（割刀）X 方向对刀完毕→对刀全部完成。

→1.2.FANUC oiM 对刀手动模式→使刀具沿 Z 方向与工件上表面接触→按进入参数输入界面，如：图 3 图 4 按出现图 4，移动光标至 G54 坐标系处→输入 Z120→→此时，Z 轴即对刀完毕。

移动刀具，使刀具在 X 轴的正方向与工件相切→按进入参数输入界面（如图 3）按→移动光标至 G54 坐标系处→输入主轴中心到所要设定的工件坐标系原点之间 的距离值（本例题的值为 X135）→→此时，X 轴即对刀完毕。

一、数控车床操作面板基本组成机床面板主要是用于控制机床运动和机床运行状态，以斯沃数控仿真软件数控车床FANUC-OiT 系统数控面板为例，整个面板一般由显示屏、系统操作键盘、机床操作键盘、急停按钮、进给倍率选择旋钮、主轴倍率选择旋钮、数控程序运行控制开关等多个部分组成。

下图2-2-11所示是斯沃数控仿真软件数控车床FANUC-OiT 系统数控面板。

图2-2-11 FANUC -OiT 系统面板 1、机床操作键盘按钮功能在机床的操作过程中，机床操作键盘的使用频率很高。

在机床操作键盘区域中，有很多常用的功能按钮，具体各按钮的功能见下表2-2-2。

各种方式均有各自的用途。

表2-2-2 机床操作键盘各按钮功能按钮图标 功能（自动方式）又叫AUTO 方式，进入自动加工模式（编辑方式）又叫EDIT 方式，用于直接通过操作面板输入数控程序和编辑程序（手动输入方式）又叫MDI 方式手动数据输入，用于直接通过操作面板输入数控程序和编辑程序。

（文件传输方式）又叫DNC 方式，用232电缆线连接PC 机和数控机床进行数控程序文件传输（回原点方式）又叫REF 方式，通过手动回机床参考点（手动进给方式）又叫JOG 方式，通过手动连续移动各轴。

（手动脉冲方式）又叫INC 方式，通过X 、Y 、Z 方向键进行增量进给（手轮进给方式） 又叫HAND 方式，通过手轮方式移动各轴（单步方式）自动模式和MDI 模式中，每按一次执行一条数控指令。

系统操作键盘机床操作键盘 显示屏急停按钮 编辑锁 主轴倍率选择 进给倍率选择（程序段跳过方式） 自动方式按下次键，跳过程序段开头带有“/”程序（可选择暂停方式）按下此键，自动方式下，遇有M00程序停止。

（程序重启动方式） 由于刀具破损等原因自动停止后，程序可以从指定的程序段重新启动。

（机床锁住方式）按下此键，机床各轴被锁住。

（空运行方式） 按下此键，机床各轴被锁住。

（循环停止方式） 程序运行停止，在数控程序运行中，按下此按钮停止程序运行。

斯沃数控仿真软件操作指导书华中科技大学武昌分校自动化系数控实训创新基地一、软件简介斯沃数控仿真加工软件包括八大类，30个系统，62个控制面板。

具有FANUC、SIEMENS、MITSUBISHI，广州数控GSK、华中数控HNC等系统的编程和加工功能，通过在PC机上操作该软件，能在很短的时间内掌握数控车、数控铣及加工中心的操作。

二、启动界面如图1所示在数控系统中选择你所需要的系统，然后点击登录。

图1三、功能介绍能够做三维仿真，等同于对真正的CNC机床的操作。

用户能够任意设置机床尺寸。

提供像放大缩小等观察参数的设置功能。

切削中故障报警功能（碰撞、过载等）。

采用对话框来简化刀具和功能的设置。

切削路径和刀偏路径可以同时显示。

华中数控世纪星（图2）和FANUC0I-T（图3）操作面板图2图3下面分别对工具条分别进行介绍工具条1（如图4）所示各个图标的功能说明如下：图4工具条2（如图5）所示各个图标的功能说明如下：图5四、华中数控HNC-21T系列车床操作简介（1）华中数控HNC-21T系列车床面板简介机床的操作面板位于窗口的右下侧（如图6），主要用于控制机床运行状态，由于每个按键上都有汉字说明，我们就不再累述了。

只对几个意义不太明显的键进行简单解释一下。

方式选择进入自动加工模式。

图6按一下"循环启动"按键运行一程序段，机床运动轴减速停止，刀具、主轴电机停止运行；再按一下“循环启动”按键又执行下一程序段，执行完了后又再次停止。

手动方式，手动连续移动台面或者刀具。

增量进给。

回参考点。

主轴控制在手动方式下，当主轴制动无效时，指示灯灭按一下“主轴定向按键”，主轴立即执行主轴定向功能。

定向完成后，按键内指示灯亮，主轴准确停止在某一固定位置.在手动方式下，当主轴制动无效时，指示灯灭按一下“主轴冲动按键”，指示灯亮。

主电机以机床参数设定的转速和时间转动一定的角度。

在手动方式下，主轴处于停止状态时，按一下“主轴制动” 按键，指示灯亮主电机被锁定在当前位置。
