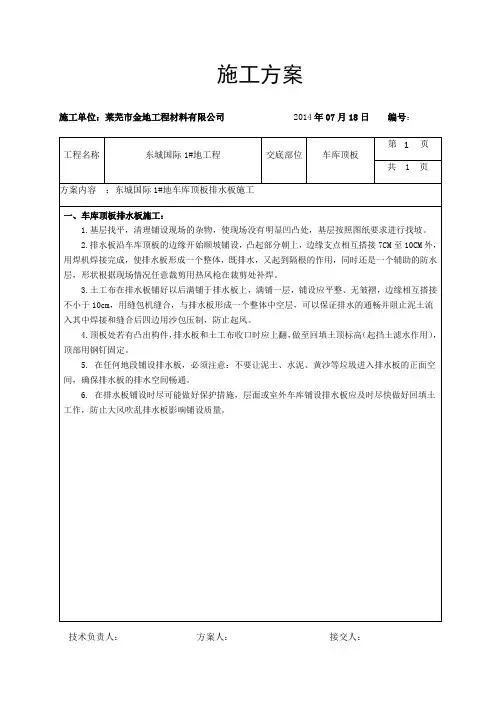

车库顶板排水板及滤水层施工技术交底

施工单位：莱芜市金地工程材料有限公司 2014年07月18日编号：
第页
1
工程名称东城国际1#地工程交底部位车库顶板
共 1 页
方案内容：东城国际1#地车库顶板排水板施工
一、车库顶板排水板施工：
1.基层找平，清理铺设现场的杂物，使现场没有明显凹凸处，基层按照图纸要求进行找坡。

2.排水板沿车库顶板的边缘开始顺坡铺设，凸起部分朝上，边缘支点相互搭接7CM至10CM外，用焊机焊接完成，使排水板形成一个整体，既排水，又起到隔根的作用，同时还是一个辅助的防水层，形状根据现场情况任意裁剪用热风枪在裁剪处补焊。

3.土工布在排水板铺好以后满铺于排水板上，满铺一层，铺设应平整、无皱褶，边缘相互搭接不小于10cm，用缝包机缝合，与排水板形成一个整体中空层，可以保证排水的通畅并阻止泥土流入其中焊接和缝合后四边用沙包压制，防止起风。

4.顶板处若有凸出构件，排水板和土工布收口时应上翻，做至回填土顶标高（起挡土滤水作用），顶部用钢钉固定。

5. 在任何地段铺设排水板，必须注意：不要让泥土、水泥、黄沙等垃圾进入排水板的正面空间，确保排水板的排水空间畅通。

6. 在排水板铺设时尽可能做好保护措施，层面或室外车库铺设排水板应及时尽快做好回填土工作，防止大风吹乱排水板影响铺设质量。

施工单位：莱芜市金地工程材料有限公司 2014年07月18日编号：
第页
2
工程名称东城国际1#地工程交底部位车库顶板
共 1 页方案内容：东城国际1#地车库顶板排水板施工。

工程名称 交底日期
Xx
施工单位

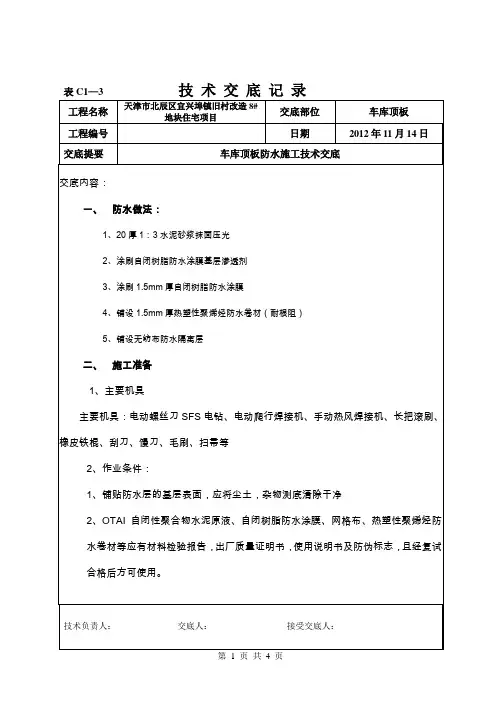

交底名称 车库顶板防水施工技术交底
交底提要 车库顶板防水、防水卷材、防水涂料
交底内容:
审核人 交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位各存一份。

现象，应及时进行处理。

6）细部处理：所有的阴阳角、突出车库顶板的检查井等处必须有附加层，附加层宽度300~500mm ，两边均匀搭接，要求进行满粘；附加层宽度在由3个面组成的阴角、底板外侧与平面交接处阴角、以及防水容易被外侧损坏的地方，还需在防水外面加第二层附加保护层。

附加层必须经项目质检员验收合格后方可进入下道工序，如下图：
阳角折裁图
折线
裁线
阳角附加层图250
250
阳角折式图
阳角成型图
250
250卷材阳角裁剪配件。

编号:表C2-04技术交底记录和堆放物品。

3.5、附加层铺贴：在管根、阴阳角等细部先做卷材附加层。

阴阳角的附加层宽度不小于500mm,每侧宽度不小于250 mm：：阴阳角在防水施工中是关键部位，它不在一个平面，而是三面交义，这给卷材的铺贴带来很大难度。

由于现场的阴阳角形状、大小不同，将针对每一个具体的阴阳角当场测量，当场裁剪、当场铺贴，保证阴阳角处的防水卷材贴得结实且不空鼓，保证防水施工质量。

3.6、大面积铺贴361、采用满粘、热熔法铺贴卷材：热熔前，将沥青防水卷材进行试铺，按铺贴长度进行裁剪并卷好备用。

操作时将已卷好的卷材端头划齐开始铺贴起点，点燃喷灯，加热基层卷材交接处，喷嘴距加热面保持300mm左右的距离，往返喷烤，观察卷材的沥青刚熔化时, 手扶卷材两端向前缓缓滚动铺设。

加热范围为整个卷材面，加热程度要均匀，不得只加热搭接位置。

不得过分加热或烧穿卷材，以卷材表面熔融至光亮黑色为度。

362、卷材表面热熔后应立即滚铺卷材，卷材下面的空气应排尽，并轻压粘结牢固，不得空鼓。

363、热熔封边：接缝处用喷灯热熔卷材边缘，待表面融化溢出热熔的改性沥青胶，用辑子将沥青油膏压出，溢出的改性沥青胶宽度宜为8mm （阴阳角位置用刮刀将溢出的热熔胶刮压接边缝），再用喷灯均匀细致地将边缝烤一遍保证接头密封，以免翘边。

364、卷材铺贴采用满粘法。

同一层相邻两幅卷材短边搭接缝错开不小于500mm o上下层卷材不得相互垂直铺贴。

铺贴卷材采用搭接法，上下层及相邻两幅卷材的搭接缝应错开不小于1/3幅宽。

平立面卷材搭接接头在平面上且与立面的距离500mm。

365、大面积铺贴前，应先进行细部构造处理，然后由车库最低标高向上铺贴。

卷材搭接宜顺流水方向。

366、6、上下层卷材不得相互垂直铺贴。

长短边搭接宽度100mm,搭接宽度允许偏差为10mm。

367、卷材应随刮随铺，并应碾平压实。

铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。

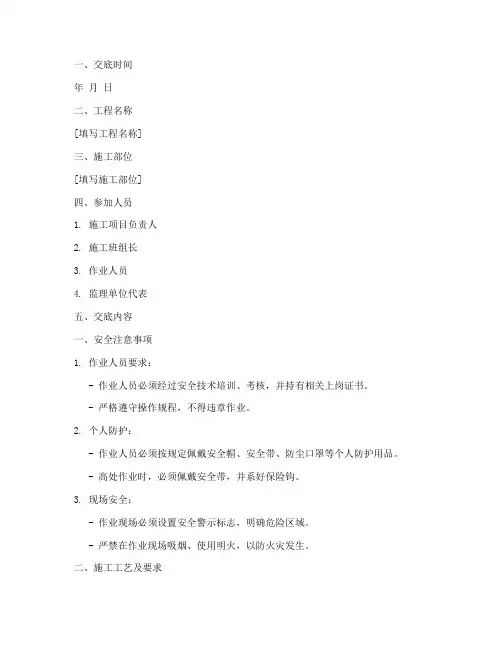

一、交底时间年月日二、工程名称[填写工程名称]三、施工部位[填写施工部位]四、参加人员1. 施工项目负责人2. 施工班组长3. 作业人员4. 监理单位代表五、交底内容一、安全注意事项1. 作业人员要求：- 作业人员必须经过安全技术培训、考核，并持有相关上岗证书。

- 严格遵守操作规程，不得违章作业。

2. 个人防护：- 作业人员必须按规定佩戴安全帽、安全带、防尘口罩等个人防护用品。

- 高处作业时，必须佩戴安全带，并系好保险钩。

3. 现场安全：- 作业现场必须设置安全警示标志，明确危险区域。

- 严禁在作业现场吸烟、使用明火，以防火灾发生。

二、施工工艺及要求1. 材料准备：- 防水材料必须符合国家相关标准，并经检验合格。

- 材料进场后，应按品种、规格、批号分别堆放，并做好标识。

2. 施工流程：- 清理顶板表面，确保无油污、杂物。

- 涂刷底漆，提高防水层的粘结性能。

- 铺设防水卷材，确保无皱褶、空鼓、翘边等现象。

- 做好细部节点处理，如阴阳角、管道根部等。

3. 施工要点：- 铺设防水卷材时，应从低处向高处进行，避免材料损坏。

- 热熔焊接时，温度控制在规定范围内，避免烧坏卷材。

- 做好施工记录，包括材料、施工日期、施工人员等信息。

三、应急处理1. 火灾事故：- 发现火灾，立即报警并组织人员疏散。

- 使用灭火器、消防栓等消防设施进行灭火。

2. 高处坠落：- 高处作业时，必须系好安全带，并确保安全带牢固可靠。

- 发生高处坠落事故，立即进行救援，并报告相关部门。

四、其他事项1. 施工过程中，如发现异常情况，应立即停止施工，并向项目负责人报告。

2. 施工完成后，应进行验收，确保工程质量符合要求。

六、总结本次安全技术交底旨在提高作业人员的安全意识，确保施工过程安全、顺利进行。

请各位认真遵守安全规定，共同营造良好的施工环境。

七、签字确认[施工项目负责人签名][施工班组长签名][作业人员签名][监理单位代表签名]。

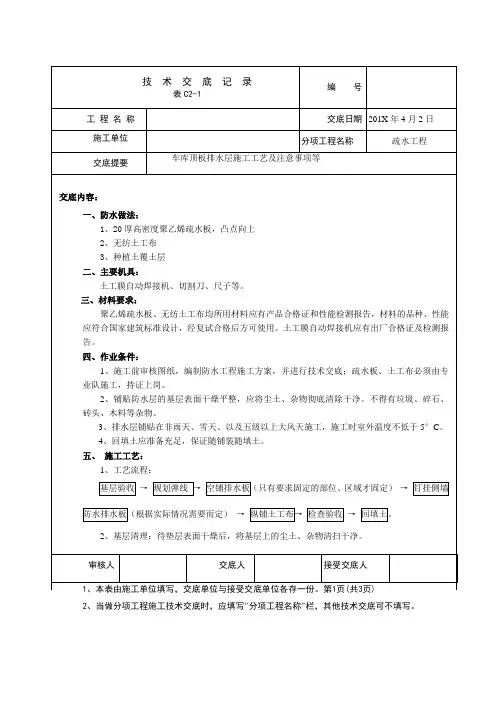

车库顶板排水板及滤水层施工技术交底Final revision by standardization team on December 10, 2020.交底内容:一、施工准备1、施工人员了解各部位做法及技术要求。

2、防水保护层施工完毕并验收合格，基层表面必须平整、无杂物、密实、坚固可上人，大风环境不宜施工。

3、20高塑料排蓄水片、过滤网有出厂合格证、产品使用说明书、检验报告，运到施工现场按规定批量进行抽样检验合格。

4、接缝处热熔焊接必须使用专用焊接机焊接。

二、施工工艺1、工艺流程：基层清理及验收一规划弹线一空铺排水板一接缝焊接一铺设过滤网一检查调整一检查验收一铺设架空平网支撑一铺设聚酯无纺布一检查验收一铺设50厚粗砂过滤层2、基层清理：施工前必须将基层上的尘土、沙粒、碎石、杂物清理干净。

3、排水板铺设：要求排水板铺设时板材自然展开，疏松的沿预定方式铺设于规划好的位置，铺设过程中板材应平整、整齐不得有皱褶。

4、搭接处理：塑料排水板的接缝处采用热熔焊接，长短边搭接宽度不应小于100mm。

排水板铺至墙边处应上翻200mm。

5、铺设架空平网支撑：待排水板验收合格后方可进行架空平网支撑的铺设。

6、铺设聚酯无纺布：待架空平网支撑施工完成后方可进行举止无纺布的铺设。

7、排水板铺设完工应及时组织验收进行后续施工，应避免长时间紫外线照射影响产品质量。

8、工序之间应做好完工质量检查，未作检查不得进入下一工序施工。

三、质量标准1、排水板到工地应检查有无破损等外观质量。

2、套接或烫接完毕检查接缝是否闭合，有无翘边脱开现象；3、排水板收口处必须保证上层土工布整体覆盖住以免土壤进入排水板阻塞排水。

4、检查各项搭接宽度、上翻高度必须要求。

5、如排水层破损，修补时补丁边缘离破损孔边缘不得小于70mmo6、施工所用的材料必须要有出厂合格证书和实验报告单，同时施工前还必须见证取样进行复检，合格后方可使用。

四、成品保护1、对正在铺设的排水板应采取措施进行保护，严禁无关人员进入铺设区、或在上面从事其它作业, 严禁将坚硬物及其它杂物直接堆放在排水层上。

交底内容：1 设计说明1、车库顶板采用4厚SBS改性沥青防水卷材和1.5厚高密度聚乙烯土工膜耐根穿刺防水卷材。

2 材料要求2.1 SBS改性沥青卷材采用4厚聚酯胎Ⅱ型，其质量和技术性能应符合有关现行国家标准的规定，并有出厂合格证。

2.2 氯丁胶粘剂：外观呈黑色，含固量30%；当为冷粘贴施工时，由氯丁橡胶加少量沥青及助剂配制而成。

2.3 基层处理剂：氯丁胶粘剂稀释液(氯丁胶粘剂：溶剂=1：2～2.5)。

2.4 稀释剂：二甲苯、甲苯、工业纯。

3 主要机具设备3.1 机械设备空气压缩机、吹风机等。

3.2 主要工具小平铲、扫帚、滚刷、油漆刷、胶皮板刷、铁桶、剪刀、皮卷尺、钢卷尺、铁抹子、喷灯、射钉枪、压辑、烫板、热风枪、液化气、台秤等。

4 作业条件4.1 基层应进行检查，并办理交接验收手续。

基层必须牢固，无裂缝、松动、起鼓、凹坑、起砂、掉灰等缺陷。

基层表面应平整光滑，均匀一致。

4.2 平立面交接处、转折处、阴阳角等连接部位均应做成均匀一致、平整光滑的圆角，应做成半径为50mm的圆弧。

4.3 基层必须干燥，含水率不大于9%；刮五级以上大风、下雨天或雨后基层尚未干燥时，均不得施工。

4.4防水层施工前基层应清扫干净；施工温度为5℃以上，不得低于-10℃。

5 施工操作工艺→→→→→→5.1 基层处理应用1:2水泥砂浆找平，并按规范要求做到平整、坚实、清洁，无凹凸形、尖锐颗粒，用2m直尺检查，最大空隙不应超过5mm。

车库顶板基层一突出顶板结构的交界处，以及基层的转角处均应做成圆弧。

5.2 涂刷基层处理剂在干燥的基层上涂刷氯丁胶粘剂稀释液，其作用相当于传统的沥青冷底子油。

涂刷时要均匀一致，无露底，操作要迅速，一次涂好，切勿反复涂刷，亦可用喷涂方法。

5.3 附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在平立面交接处、转折处、阴阳角等连接部位细部先做附加层，附加同类卷材加强层为≥500mm 。

5.4 铺贴卷材卷材选用热熔法铺贴。

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

项及安全环保措施等交底内容：四、操作工艺1、车库顶板防水卷材与地下室外墙防水卷材搭接地下车库顶板铺贴防水卷材之前，先将地下室外墙防水甩茬预留在车库顶板的各层卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补后方可继续施工，卷材的接茬长度为150mm，两层卷材应错槎接缝，错开距离不得小于500mm，上层卷材应盖过下层卷材。

顶板长向防水卷材与地下室外墙短向上卷防水卷材搭接长度不小于150mm，若搭接长度达不到要求顶板防水卷材下卷覆盖地下室外墙防水卷材，直至满足搭接长度要求。

车库顶板4mm厚耐穿刺防水卷材与车库地下室外墙普通3mm厚防水卷材搭接无特殊要求，均按普通搭接要求施工。

1.1、流水段处甩茬做法防水卷材铺设遇施工流水段处，甩茬做法如下图，甩茬部位用厚塑料布覆盖，塑料布上覆盖旧多层板并用土或砖头将旧多层板压实，待相邻流水段施工时按照甩茬搭接要求继续铺设施工1、本表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

项及安全环保措施等交底内容：1.2、库顶板防水收头车库顶板上回填土最高处高度为1.8m，防水卷材遇到主楼或人防处沿结构外墙向上卷至室外标高+0.5m处，采用铝合金收口条，钢钉固定。

在车库顶板回填之前，防水卷材施工遇主楼或人防结构处，沿结构外皮上铺800mm至1000mm，甩茬后用多层板临时保护，待车库顶板回填土作业时接甩茬向上铺至室外标高0.5m处，铺设完成随回填土作业在卷材防水层外贴设聚苯板保护层，主楼暗散水压边收头之后用回填土覆盖。

1.3、车库坡道防水卷材铺设车库坡道防水卷材与坡道施工缝防水卷材甩茬搭接续铺，搭接长度不得小于100mm，上下层搭接不得小于500mm。
