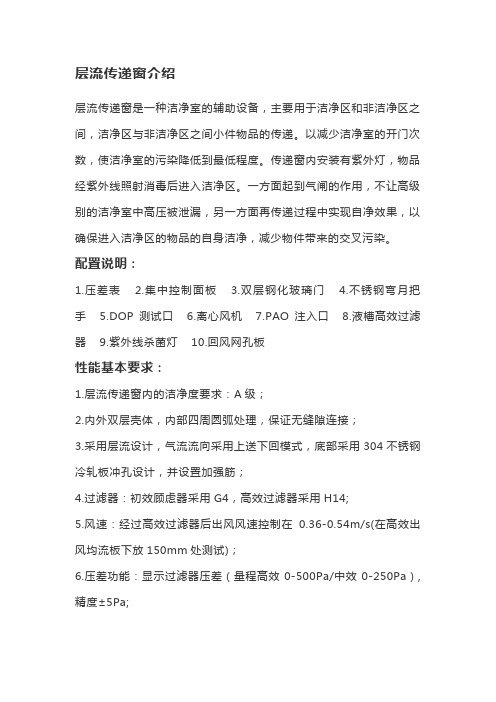

层流传递窗介绍
层流传递窗是一种洁净室的辅助设备，主要用于洁净区和非洁净区之间，洁净区与非洁净区之间小件物品的传递。
以减少洁净室的开门次数，使洁净室的污染降低到最低程度。
传递窗内安装有紫外灯，物品经紫外线照射消毒后进入洁净区。
一方面起到气闸的作用，不让高级别的洁净室中高压被泄漏，另一方面再传递过程中实现自净效果，以确保进入洁净区的物品的自身洁净，减少物件带来的交叉污染。
配置说明：
1.压差表
2.集中控制面板
3.双层钢化玻璃门
4.不锈钢弯月把手
5.DOP测试口
6.离心风机
7.PAO注入口
8.液槽高效过滤器
9.紫外线杀菌灯 10.回风网孔板
性能基本要求：
1.层流传递窗内的洁净度要求：A级；
2.内外双层壳体，内部四周圆弧处理，保证无缝隙连接；
3.采用层流设计，气流流向采用上送下回模式，底部采用304不锈钢冷轧板冲孔设计，并设置加强筋；
4.过滤器：初效顾虑器采用G4，高效过滤器采用H14;
5.风速：经过高效过滤器后出风风速控制在0.36-0.54m/s(在高效出风均流板下放150mm处测试)；
6.压差功能：显示过滤器压差（量程高效0-500Pa/中效0-250Pa）,精度±5Pa;
7.控制功能：风机启动/停止按钮，配置内置式电子门互锁；设置紫外线灯，设计单独开关；
8.在传递窗下部设置检修口，用于风机的维修；
9.噪声：传递窗正常运行时噪声＜65db;
10.高效出风均流板:采用304不锈钢网板.。
层流传递窗国标
层流传递窗是一种用于洁净室、实验室等场所的窗户，主要用于保持空气的层流传递，避免外部污染物进入内部空间。
根据国标要求，层流传递窗需要满足一定的标准和指标。
1. 尺寸要求：层流传递窗的尺寸一般按照实际使用场所的需求来确定，一般是大于1平方米。
2. 结构和材料：层流传递窗的结构一般分为内框、外框和中框，通常使用铝合金制作。
国标要求窗户的内框和外框之间的连接部位应使用适当的密封材料，确保窗户的气密性。
3. 玻璃：层流传递窗的玻璃需要具备一定的特性，如透明度高、平整度好、表面光滑等。
国标对玻璃的厚度也有要求，一般应大于5mm。
4. 密封性：层流传递窗的密封性是其重要的性能指标之一。
国标规定窗户的密封性能应满足一定的要求，防止外界空气从窗户缝隙进入内部空间。
5. 洁净度：层流传递窗的洁净度要求非常高，国标对窗户表面的洁净度有严格的要求。
一般要求窗户的表面洁净度达到特定级别，如洁净度要求为1000级。
6. 安装要求：层流传递窗的安装需要符合一定的标准，确保窗户能够正常运行并满足洁净要求。
国标对安装的要求包括窗户位置、含水量、温度等因素。
7. 检测和验收：层流传递窗在生产和使用过程中需要进行检测和验收，以确保窗户的质量和性能符合国标要求。
国标规定了层流传递窗的检测和验收的具体方法和要求。
以上是关于层流传递窗的基本国标要求的内容，这些要求是确保层流传递窗能够正常运行，达到预期的洁净效果的基础。
如需具体了解国标相关内容，请参考相关国家标准文件或咨询相关专业人士。
传递窗规格尺寸标准一、长度传递窗的长度通常根据实际需要和使用场景来确定。
常见的传递窗长度有1800mm、2000mm、2400mm等。
在选择传递窗的长度时，需要考虑传递物品的大小、数量以及传递人员的操作空间等因素。
二、宽度传递窗的宽度通常在600mm到1000mm之间。
在选择传递窗的宽度时，需要考虑传递物品的体积和形状，以及传递人员的操作习惯等因素。
一般情况下，传递窗的宽度应该能够满足大多数物品的传递需求。
三、高度传递窗的高度通常在800mm到1800mm之间。
在选择传递窗的高度时，需要考虑传递物品的大小以及传递人员的操作高度等因素。
一般情况下，传递窗的高度应该能够满足大多数人员的操作需求。
四、隔板数量传递窗内通常设有一定数量的隔板，用于分隔传递物品和放置传递工具等。
隔板的数量可以根据实际需要进行配置，但一般不超过4块。
隔板的材质应该与传递窗的材质相同，以确保整体的耐用性和稳定性。
五、观察窗位置传递窗上通常会设置一个或多个观察窗，用于观察传递物品的情况和确认传递是否完成。
观察窗的位置应该便于观察和确认，一般设置在传递窗的侧面或顶部。
观察窗的尺寸和数量可以根据实际需要进行配置。
六、灯光设备为了方便操作和使用，传递窗上通常会设置灯光设备。
灯光设备应该能够提供足够的照明，以便于操作人员清晰地看到传递物品的情况。
灯光设备的数量和位置可以根据实际需要进行配置。
七、移动方式传递窗应该具有易于移动的特点，以便于清洁和维护。
常见的移动方式包括轮子和万向轮等。
在选择移动方式时，需要考虑实际使用场景和操作需求等因素。
八、材质选择传递窗的材质应该具有耐用、易清洁、防火等特点。
常见的材质包括不锈钢、铝合金等。
在选择材质时，需要考虑实际使用场景和操作需求等因素，以确保传递窗的安全性和稳定性。
传递窗标准操作规程传递窗标准操作规范1. 准时开启传递窗：传递窗应按照预定时间进行开启，避免因延迟开启而影响工作进程及其他相关部门。
2. 统筹安排工作人员：传递窗应分配足够的工作人员，以确保工作的顺利进行。
工作人员应经过培训，熟悉传递窗的操作规范，并且具备良好的服务意识和沟通能力。
3. 严格控制时间：传递窗的开放时间应严格按照规定的时间段进行，不得提前关闭或延长。
工作人员应准确掌握每位服务对象的处理时间，确保在规定时间内完成服务。
4. 注重服务态度：工作人员应以积极、热情的态度接待前来办理业务的用户，提供准确、有效的服务。
在处理问题时应保持耐心，帮助用户解决困难和疑虑。
5. 身份验证：当用户办理业务时，工作人员应全程配合完成身份验证工作，核对用户的身份证明材料，确保信息的准确性和安全性。
6. 保障信息安全：在进行业务办理时，工作人员应保证用户的个人信息和业务数据的安全。
不得私自泄露用户的隐私信息或滥用用户的个人数据。
7. 正确填写资料：工作人员在接待用户时，应认真填写用户的相关资料，并且核对准确，以确保后续业务的顺利进行。
8. 严格把关业务办理：工作人员应严格按照规定的程序和要求，办理用户提交的各项业务。
如有相关规定的审批流程，应确保业务经过审批后方可办理。
9. 妥善处理异常情况：在办理业务过程中，如遇到异常情况或纠纷，工作人员应及时处置，并及时上报相关部门，以保障用户的权益和公司的声誉。
10. 系统操作规范：在使用相关系统进行业务办理时，工作人员应熟悉系统的操作规范，严禁进行系统滥用、篡改或窃取数据等违规行为。
11. 做好工作记录：工作人员应做好相关工作记录，包括办理业务数目、用户反馈、异常情况等，以便进行工作回顾和数据统计分析。
12. 定期培训：公司应定期组织培训，更新工作人员的知识和技能，提高工作效率和服务水平。
传递窗作为公司与用户之间的重要接触点，遵循上述操作规范，既可以提高工作效率，保障用户的权益，也能维护公司的声誉和形象。
目的：经物料缓冲间、传递窗进入洁净区物料的传递程序和清洁卫生管理，以防止对生产产品及洁净区的污染。
范围：适用于物流用缓冲间和传递窗管理。
职责：暂存间管理员、库房送料员、车间领料员对本规程的实施负责。
车间主任、QA监督实施。
正文：1、传递窗1.1用途：用于洁净区与一般生产区的物料传递。
1.2物料传递程序由洁净区将已封口产品或盛物料的容器传递至控制区时，观察压差，符合规定后，先将洁净区一方的传递窗门打开，把传递物放入，关闭窗门。
再由一般生产区一方将窗门打开，取出容器，将窗门关闭。
非洁净区或低级别区需传递物品物料进入高级别洁净区时，将物品放在传递窗中，将两侧门关好，经紫外灯消毒30分钟后，再通知洁净区内接收人员接收，并做好记录。
1.3操作注意事项1.3.1为保证其洁净度,每次使用前应开启传递窗内风机30分钟,同时开启紫外线灯,30分钟后关闭紫外灯(保持风机开启状态)即可。
1.3.2较长时间不用的传递窗使用前或每日传递操作结束后，要从洁净区一侧，用洁净抹布将其内部各表面清洁干净，然后再用75％乙醇擦拭消毒。
1.3.3传递窗内不许存放任何物品，以保持传递窗内的洁净气流不受干扰。
1.3.4每6个月检测一次传递窗内出风口风速，如小于0.35m/s必须更换高效过滤器。
每半年更换一次以保证杀菌效力，发现紫外灯故障时应及时更换。
1.3.6废弃物传递窗只用于废弃物的传递。
2、缓冲间2.1 用途：用于将原辅料、内包装材料、工器具等由非洁净区传入洁净区内的物流通道。
2.2 物料处理：物料(物品)在拆外包间脱外包装，内包装表面用75％乙醇擦拭或喷洒消毒；如外包装不易脱去，则可先将表面用抹布清洁后，用75％乙醇擦拭或喷洒消毒，经缓冲间进入洁净室并填写“物净操作记录”SMP-SC-006-01-F5。
2.3 物料经缓冲间进入程序：由非洁净区将原辅料、内包装材料、工器具等经缓冲间传递至洁净区时，先将拆外包间一方的缓冲间门打开，把传递物放在垫仓板上，关闭门，待自净30分钟后再由洁净区一方将门打开，取出传递物品，将门关闭。
洁净室传递窗标准洁净室传递窗是利用机械手臂或人工操作将物品或文件从一个洁净区域转移到另一个洁净区域的通道。
传递窗的一个重要功能是阻挡细菌和杂质的传播，确保洁净室内的空气质量和人员安全。
因此，在设计和使用洁净室传递窗时，必须遵循一些标准和规范。
1. 窗户材料洁净室传递窗通常由不锈钢制成。
这种材料的优点是易于清洁和消毒，同时具有较好的耐腐蚀性和耐高温性。
此外，不锈钢表面光滑，不会吸附细菌和微粒。
2. 设计参数洁净室传递窗的设计应满足洁净度等级和风量要求。
一般来说，传递窗工作时防护等级不低于IP65，并且能够满足所需的气流负压。
在传递窗的安装过程中，应严格遵守相关标准和规范。
窗户和洁净室通道的连接必须牢固，以确保物品或文件的传递过程中不会出现渗漏或其他问题。
3. 操作要求在使用洁净室传递窗时，必须遵守以下操作要求：- 在传递过程中，不得将手或其他物品伸入传递窗内部。
- 不得在传递过程中将文件或其他物品直接放入传递窗，必须使用专门的传递容器。
- 在传递窗使用过程中，必须保持室内环境清洁干燥，例如避免水和其他液体进入窗口。
4. 清洁和维护为了确保传递窗的良好工作状态和长期使用寿命，需要进行定期的清洁和维护。
定期清洁传递窗，可以去除堆积的灰尘、细菌和其他杂质，从而提高传递窗的洁净度和安全性。
此外，还需要定期检查传递窗的机械部件和密封圈等零部件，以确保其正常工作和性能。
如果发现传递窗有问题，应及时联系专业技术人员进行检修和维修。
总之，洁净室传递窗作为保证洁净环境和工作安全的重要设备，在设计、安装和使用过程中都要遵循一定的标准和规范。
只有这样，才能确保传递窗的良好运行和效果。
传递窗操作步骤本装置采用微电脑控制，具有自动化程度高，配置灵活，稳定可靠等优点。
可进行手动操作和自动操作两种操作方式，自动方式快速高效，手动方式方便灵活。
操作步骤：1.参数设置：同时按住风淋和灭菌按键一秒，进入风淋时间和灭菌时间设置状态，设置位数码管闪烁，照明键数字向上加，手动自动键数字向下减，灭菌键位置向左移，开门键位置身右移，按风淋键将存储参数并退出。
2.传窗方向设置：同时按住风淋和照明键一秒，面板开门指示灯闪烁，此时按对应面板的开门键，将使当前面板设置为一号门并退出。
3.模式转换：按手动自动键，手动和自动模式相互转换并且对应指示灯亮。
4.自动模式：（1）按开门键一号门开门指示灯亮并解锁，此时可开一号门，二号门闭锁。
（2）打开一号门，照明将打开，取放物品后并关闭一号门，照明关闭，并启动风淋和灭菌，显示按设定时间倒计时，单位是分钟。
（3）风淋和灭菌倒计时到0后自动关闭，在此期间也可手动关闭。
当风淋和灭菌都关闭后蜂鸣器长响两秒，二号门指示灯亮并解锁。
（4）打开二号门，照明将打开，取放物品后并关闭二号门，照明关闭，完成一次流程，按开门键将从（1）步循环此流程。
5. 手动模式：（1）在关闭状态按对应面板开门键可使对应门解锁10s，在此期间对应开门指示灯亮，10s后指示灯自动熄灭并闭锁。
（2）按照明键将开启和关闭照明灯。
（3）在两个门都关闭状态下可手动开启和关闭风淋和灭菌，在风淋或者灭菌运行期间，两个门均闭锁。
面板示意图主板接线图。
注意：请安对应编号连接显示器、闭门传感器、门锁线圈。
原文已完。
下文为附加文档，如不需要，下载后可以编辑删除，谢谢！施工组织设计本施工组织设计是本着“一流的质量、一流的工期、科学管理”来进行编制的。
编制时，我公司技术发展部、质检科以及项目部经过精心研究、合理组织、充分利用先进工艺，特制定本施工组织设计。
一、工程概况：西夏建材城生活区27#、30#住宅楼位于银川市新市区，橡胶厂对面。
层流传递窗国标层流传递窗是一种用于洁净室、实验室、手术室等场所的设备，在保持洁净环境的同时，实现空气的循环和传递。
下面是关于层流传递窗的国标及相关参考内容。
一、国标和规范1. GB 50073-2001《医用建筑设计规范》中的有关条文：- 第2.3.5条：洁净病房、实验室等洁净室的通风换气及污染物控制要求；- 第3.5.4条：洁净室门窗的开启方式和密闭性要求；- 第4.3.4条：洁净室通风系统的设计要求。
2. GB/T 19492-2004《洁净室生物安全防护技术规范》中的相关内容：- 第5.1节：换气及压差控制要求；- 第5.2节：空气层流及纯化要求；- 第6.2节：室内设计要求；- 第6.3节：室外设计要求；- 第7.4节：空气流动的调整。
二、空气洁净度要求1. 洁净度级别：- GB 50073-2001规定了洁净病房、实验室等洁净室的洁净度级别，如百级、千级等，不同级别的洁净度要求有所区别。
2. 风速要求：- GB/T 19492-2004对不同场所、工艺和要求的洁净室，规定了不同的风速要求，如直接压差洁净室中，0.3-0.5 m/s的风速要求等。
三、洁净室通风系统的设计要求1. 风量要求：- 根据GB 50073-2001规定，洁净室通风系统的风量要求应根据空气洁净度级别进行计算。
2. 过滤设备要求：- GB/T 19492-2004规定了洁净室中使用的过滤器等设备的技术要求，如过滤器的等级、风阻和使用寿命等。
四、层流传递窗的设计要求1. 尺寸要求：- 根据工程实际需要，洁净室通风系统设计中应根据洁净室的面积、使用要求等，合理确定层流传递窗的尺寸。
2. 材质要求：- 层流传递窗的窗框和窗扇等部件应选用不易滋生菌群和有效防护传染媒介的材质，如不锈钢等。
3. 密闭性要求：- 新风进口和室内空气排放的层流传递窗应具备良好的密闭性能，以防止渗漏气体和微生物等。
五、层流传递窗使用与维护要求1. 使用要求：- 使用层流传递窗时需注意关闭窗门状态下的密闭性和开启窗门状态下的畅通性。
