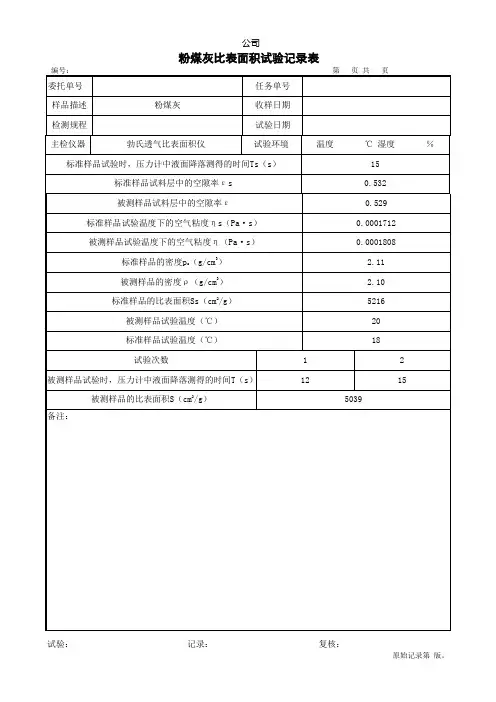

粉煤灰比表面积试验检测记录表(勃氏法)

水泥比表面积测定方法(勃氏法)1目的、适用范围本方法规定采用勃氏法进行水泥比表面积测定。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。

本方法不适用于测定多孔材料及超细粉状物料。

2 仪器设备2.1Blaine 透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

2.2透气圆筒：内径为±，由不锈钢制成。

2.3穿孔板：由不锈钢或其他不受腐蚀的金属制成，厚度为～。

捣器：用不锈钢制成，插入圆筒时，其间隙不大于。

2.4压力计：Ｕ形压力计，由外径为 9mm 的，具有标准厚度的玻璃管制成。

2.5抽气装置：用小型电磁泵，也可用抽气球。

2.6滤纸：采用符合国标的中速定量滤纸。

2.7分析天平：分度值为 1mg。

2.8计时秒表：精确读到。

2.9烘干箱。

3材料3.1压力计液体压力计液体采用带有颜色的蒸馏水。

3.2基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样。

4 仪器校准漏气检查。

将透气圆筒上口用橡皮塞塞紧，接到压力计上。

用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。

如发现漏气，用活塞油脂加以密封。

试料层体积的测定4.2.1用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。

然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。

从圆筒中倒出水银，称量，精确至。

重复几次测定，到数值基本不变为止。

然后从圆筒中取出一片滤纸，试用约的水泥，按照条要求压实水泥层。

再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于 50mg 为止。

4.2.2圆筒内试料层体积Ｖ按式(1)计算。

精确到。

Ｖ＝(Ｐ-Ｐ)/ρ水银 (1)式中：Ｖ──试料层体积，cm3；Ｐ──未装水泥时，充满圆筒的水银质量，g；Ｐ──装水泥后，充满圆筒的水银质量，g；ρ水银──试验温度下水银的密度，g/cm3(见附录Ａ表Ａ1)。

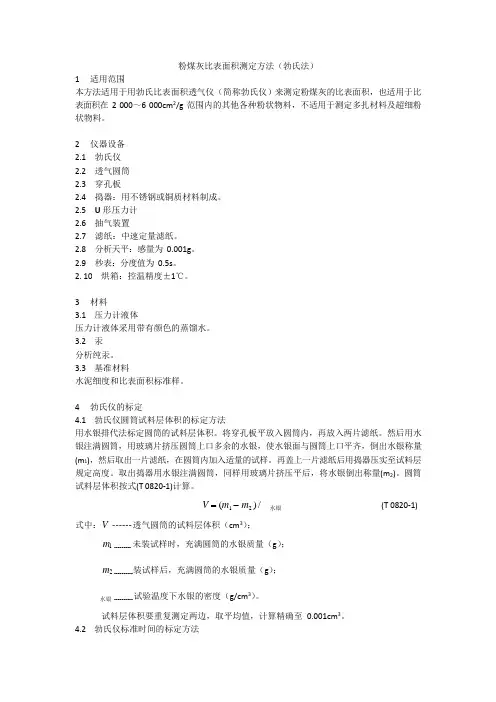

粉煤灰比表面积测定方法（勃氏法）1 适用范围本方法适用于用勃氏比表面积透气仪（简称勃氏仪）来测定粉煤灰的比表面积，也适用于比表面积在2 000～6 000cm 2/g 范围内的其他各种粉状物料，不适用于测定多扎材料及超细粉状物料。

2 仪器设备 2.1 勃氏仪 2.2 透气圆筒 2.3 穿孔板2.4 捣器：用不锈钢或铜质材料制成。

2.5 U 形压力计 2.6 抽气装置2.7 滤纸：中速定量滤纸。

2.8 分析天平：感量为0.001g 。

2.9 秒表：分度值为0.5s 。

2. 10 烘箱：控温精度±1℃。

3 材料3.1 压力计液体压力计液体采用带有颜色的蒸馏水。

3.2 汞 分析纯汞。

3.3 基准材料水泥细度和比表面积标准样。

4 勃氏仪的标定4.1 勃氏仪圆筒试料层体积的标定方法用水银排代法标定圆筒的试料层体积。

将穿孔板平放入圆筒内，再放入两片滤纸。

然后用水银注满圆筒，用玻璃片挤压圆筒上口多余的水银，使水银面与圆筒上口平齐，倒出水银称量(m 1)，然后取出一片滤纸，在圆筒内加入适量的试样。

再盖上一片滤纸后用捣器压实至试料层规定高度。

取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量(m 2)。

圆筒试料层体积按式(T 0820-1)计算。

水银ρ/)(21m m V -= (T 0820-1)式中：V --------透气圆筒的试料层体积（cm 3）； 1m -------未装试样时，充满圆筒的水银质量（g ）；2m -------装试样后，充满圆筒的水银质量（g ）；水银ρ------试验温度下水银的密度（g/cm 3）。

试料层体积要重复测定两边，取平均值，计算精确至0.001cm 3。

4.2 勃氏仪标准时间的标定方法用水泥细度和比表面积标准样测定标准时间。

4. 2.1 标准样的处理将水泥细度和比表面积标准样在1 10℃±5℃下烘干1h 并在干燥器中冷却至室温。

水泥比表面积测定方法(勃氏法)1目得、适用范围本方法规定采用勃氏法进行水泥比表面积测定。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法得其它粉状物料。

本方法不适用于测定多孔材料及超细粉状物料。

2 仪器设备2.1Blaine 透气仪:由透气圆筒、压力计、抽气装置等三部分组成。

2.2透气圆筒:内径为 12、70±0、05mm,由不锈钢制成。

2.3穿孔板:由不锈钢或其她不受腐蚀得金属制成,厚度为 1、0～0、1mm。

捣器:用不锈钢制成,插入圆筒时,其间隙不大于 0、1mm。

2.4压力计: Ｕ形压力计,由外径为 9mm 得,具有标准厚度得玻璃管制成。

2.5抽气装置 :用小型电磁泵,也可用抽气球。

2.6滤纸 :采用符合国标得中速定量滤纸。

2.7分析天平: 分度值为 1mg。

2.8计时秒表: 精确读到 0、5s。

2.9烘干箱。

3材料3.1压力计液体压力计液体采用带有颜色得蒸馏水。

3.2基准材料基本材料采用中国水泥质量监督检验中心制备得标准试样。

4 仪器校准4、1漏气检查。

将透气圆筒上口用橡皮塞塞紧,接到压力计上。

用抽气装置从压力计一臂中抽出部分气体,然后关闭阀门,观察就是否漏气。

如发现漏气,用活塞油脂加以密封。

4、2试料层体积得测定4.2.1用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内,用一直径比透气圆筒略小一细长棒往下按,直到滤纸平整放在金属得空孔板上。

然后装满水银,用一小块薄玻璃板轻压水银表面,使水银面与圆筒口平齐,并须保证在玻璃板与水银表面之间没有气泡或空洞存在。

从圆筒中倒出水银,称量,精确至 0、05g。

重复几次测定,到数值基本不变为止。

然后从圆筒中取出一片滤纸,试用约 3、3g 得水泥,按照 5、3 条要求压实水泥层。

再在圆筒上部空间注入水银,同上述方法除去气泡、压平、倒出水银称量,重复几次,直到水银称量值相差小于 50mg 为止。

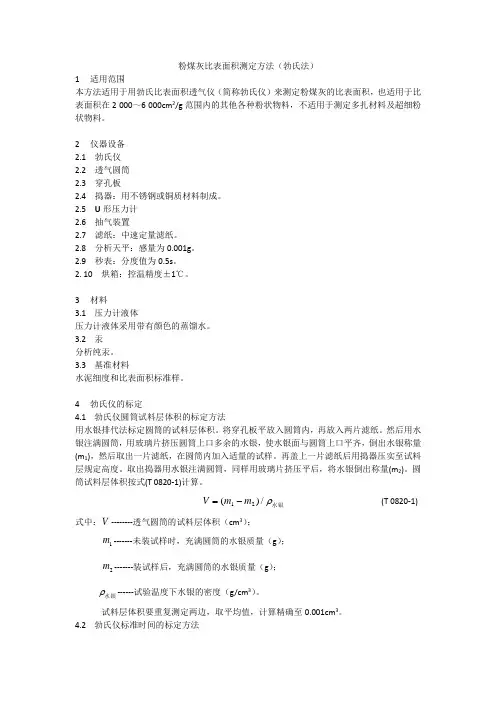

1 适用范围粉煤灰比表面积测定方法（勃氏法）本方法适用于用勃氏比表面积透气仪（简称勃氏仪）来测定粉煤灰的比表面积，也适用于比表面积在 2 000～6 000cm 2/g 范围内的其他各种粉状物料，不适用于测定多扎材料及超细粉状物料。

2 仪器设备 2.1 勃氏仪 2.2 透气圆筒 2.3 穿孔板2.4 捣器：用不锈钢或铜质材料制成。

2.5 U 形压力计 2.6 抽气装置2.7 滤纸：中速定量滤纸。

2.8 分析天平：感量为 0.001g 。

2.9 秒表：分度值为 0.5s 。

2. 10 烘箱：控温精度±1℃。

3 材料3.1 压力计液体压力计液体采用带有颜色的蒸馏水。

3.2 汞分析纯汞。

3.3 基准材料水泥细度和比表面积标准样。

4 勃氏仪的标定4.1 勃氏仪圆筒试料层体积的标定方法用水银排代法标定圆筒的试料层体积。

将穿孔板平放入圆筒内，再放入两片滤纸。

然后用水银注满圆筒，用玻璃片挤压圆筒上口多余的水银，使水银面与圆筒上口平齐，倒出水银称量(m 1)，然后取出一片滤纸，在圆筒内加入适量的试样。

再盖上一片滤纸后用捣器压实至试料层规定高度。

取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量(m 2)。

圆筒试料层体积按式(T 0820-1)计算。

V = (m 1 - m 2 ) /水银式中：V ------ 透气圆筒的试料层体积（cm 3）；m 1 --------- 未装试样时，充满圆筒的水银质量（g ）；(T 0820-1)m 2 ---------- 装试样后，充满圆筒的水银质量（g ）；水银 ---------- 试验温度下水银的密度（g/cm 3）。

试料层体积要重复测定两边，取平均值，计算精确至 0.001cm 3。

4.2 勃氏仪标准时间的标定方法用水泥细度和比表面积标准样测定标准时间。

4. 2.1 标准样的处理将水泥细度和比表面积标准样在1 10℃±5℃下烘干1h 并在干燥器中冷却至室温。

水泥比表面积测定方法（勃氏法)1目的、适用范围本方法规定采用勃氏法进行水泥比表面积测定.本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。

本方法不适用于测定多孔材料及超细粉状物料。

2 仪器设备2.1Blaine 透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

2.2透气圆筒：内径为12.70±0。

05mm，由不锈钢制成。

2.3穿孔板：由不锈钢或其他不受腐蚀的金属制成,厚度为 1。

0～0。

1mm。

捣器:用不锈钢制成,插入圆筒时，其间隙不大于 0。

1mm。

2.4压力计：Ｕ形压力计，由外径为 9mm 的,具有标准厚度的玻璃管制成.2.5抽气装置：用小型电磁泵，也可用抽气球。

2.6滤纸 :采用符合国标的中速定量滤纸。

2.7分析天平：分度值为 1mg。

2.8计时秒表：精确读到 0.5s。

2.9烘干箱。

3材料3.1压力计液体压力计液体采用带有颜色的蒸馏水。

3.2基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样. 4仪器校准4.1漏气检查。

将透气圆筒上口用橡皮塞塞紧，接到压力计上。

用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气.如发现漏气,用活塞油脂加以密封.4.2试料层体积的测定4.2.1用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内,用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。

然后装满水银，用一小块薄玻璃板轻压水银表面,使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在.从圆筒中倒出水银，称量，精确至 0。

05g。

重复几次测定,到数值基本不变为止.然后从圆筒中取出一片滤纸,试用约 3。

3g 的水泥，按照 5。

3 条要求压实水泥层。

再在圆筒上部空间注入水银,同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于 50mg 为止.4.2.2圆筒内试料层体积Ｖ按式(1)计算。

粉煤灰比表面积测定方法（勃氏法）1 适用范围本方法适用于用勃氏比表面积透气仪（简称勃氏仪）来测定粉煤灰的比表面积，也适用于比表面积在2 000～6 000cm 2/g 范围内的其他各种粉状物料，不适用于测定多扎材料及超细粉状物料。

2 仪器设备 2.1 勃氏仪 2.2 透气圆筒 2.3 穿孔板2.4 捣器：用不锈钢或铜质材料制成。

2.5 U 形压力计 2.6 抽气装置2.7 滤纸：中速定量滤纸。

2.8 分析天平：感量为0.001g 。

2.9 秒表：分度值为0.5s 。

2. 10 烘箱：控温精度±1℃。

3 材料3.1 压力计液体压力计液体采用带有颜色的蒸馏水。

3.2 汞 分析纯汞。

3.3 基准材料水泥细度和比表面积标准样。

4 勃氏仪的标定4.1 勃氏仪圆筒试料层体积的标定方法用水银排代法标定圆筒的试料层体积。

将穿孔板平放入圆筒内，再放入两片滤纸。

然后用水银注满圆筒，用玻璃片挤压圆筒上口多余的水银，使水银面与圆筒上口平齐，倒出水银称量(m 1)，然后取出一片滤纸，在圆筒内加入适量的试样。

再盖上一片滤纸后用捣器压实至试料层规定高度。

取出捣器用水银注满圆筒，同样用玻璃片挤压平后，将水银倒出称量(m 2)。

圆筒试料层体积按式(T 0820-1)计算。

水银ρ/)(21m m V -= (T 0820-1)式中：V --------透气圆筒的试料层体积（cm 3）； 1m -------未装试样时，充满圆筒的水银质量（g ）；2m -------装试样后，充满圆筒的水银质量（g ）；水银ρ------试验温度下水银的密度（g/cm 3）。

试料层体积要重复测定两边，取平均值，计算精确至0.001cm 3。

4.2 勃氏仪标准时间的标定方法用水泥细度和比表面积标准样测定标准时间。

4. 2.1 标准样的处理将水泥细度和比表面积标准样在1 10℃±5℃下烘干1h 并在干燥器中冷却至室温。

粉煤灰比表面积的测定作业指导书1 适用范围和目的每单位质量的粉体所具有的表面积总和，称为比表面积（cm2/g）。

粉体的表面积分外表面积和内表面积两种。

理想的非孔性物料只有外表面积，对于多孔性粉料，除有外表面积尚有内表面积。

因此，对于非孔性物料，一般用透气性测定其比表面积，而具有多孔结构特征的物料则一般多用气体吸附法测定其比表面积。

本试验采用透气法（实验装置为DBT-127型电动勃氏透气比表面积仪）测定粉体的比表面积，实验目的是：（1）了解透气法测定粉体比表面积的原理；（2）掌握勃氏法测粉体比表面积的方法；（3）利用实验结果正确计算试样的比表面积。

2 仪器设备（1）DBT-127型电动勃氏透气比表面积仪，它是由透气圆筒、穿孔板、捣器、U型管压力计、抽气装置（小型电磁泵或抽气球组成）；（2）计时秒表，精确到0.05秒；（3）滤纸，采用符合国标的中速定量滤纸；（4）烘干箱，用于烘干试样；（5）分析天平，分度值为1mg；（6）压力计液体，采用带有颜色的蒸馏水；（7）基准材料，标准试样。

3 测试基本原理和工作原理3.1 基本原理流体透过法包括气体透过法和液体透过法，该方法的基础是在t 秒内通过的断面积为A ，长度为L 的粉体层的流量Q 与压力降△P 成正比的达西法则。

即LP B t A Q η∆=⋅ 式中，η是流体的粘度系数，B 是与构成粉体层的颗粒大小、形状、填充层的空隙率等有关的常数，称为比透过度或透过度。

柯增尼（kozeny ）把粉体层当作毛细管的集合体来考虑，用泊萧（poiseuille ）法则将在粘性流域的透过度导入规定的理论公式。

卡曼(carman)研究了kozeny 公式，发现关于各种粒状物质充填层的透过性的实验与理论很一致，并导出了粉体的比表面积和透过度B 的关系式232)1(εε-⋅⋅=V S K g B 式中g 为重力加速度，ε为粉体层的孔隙率，S V 为单位容积粉体的表面积（cm 2/cm 3），K 为柯增尼常数，与粉体层中流体通路的“扭曲”有关，一般定为5，从上面两式得出下式：LQt PA g S S w V ηεερ⋅∆⋅-==513 LQt PA g S W ηερε⋅∆⋅-=5)1(3 其中 ALW ρε-=1上式称为柯增尼——卡曼公式，它是透过法的基本公式。
