下载文档原格式
洛阳创世建材有限公司

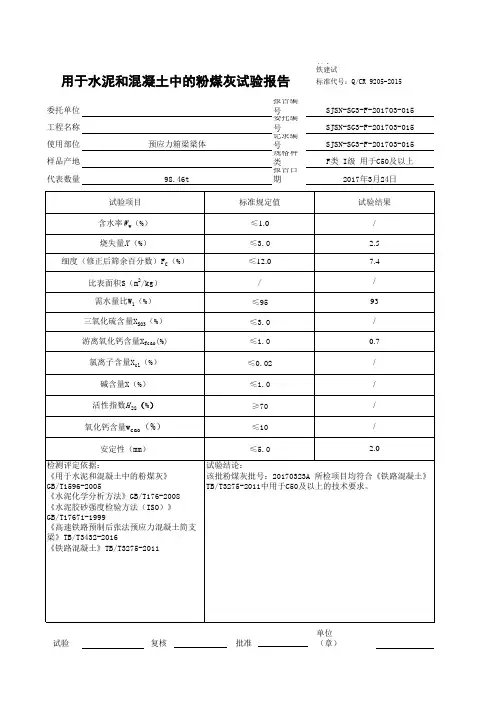

粉煤灰检测原始记录
送样日期：检测日期：温度：℃湿度：% 1 含水率
称量(g) 蒸发皿重(g) 烘后皿+试样重(g) 含水率(%) 2 三氧化硫
称量(g) 恒重坩埚重(g) 坩埚+试样重(g) 三氧化硫(%) 3 烧失量
称量(g) 恒重坩埚重(g) 灼烧后坩埚+试样重(g) 烧失量(%) 4 氯离子
称量(g) 空白消耗硝酸汞体积(ml) 试液消耗硝酸汞体积(ml) 氯离子含量(%) 5 氧化钙
称量(g) T CaO消耗EDTA（ml）氧化钙含量(%) 6 游离氧化钙
称量(g) 消耗苯甲酸-无水乙醇溶液体积(ml) 游离氧化钙(%) 7 细度
称量(g) 45 m筛筛余(g) 细度(%)
8 需水量比
称量(g) 基准胶砂受检胶砂需水量比(%)
标砂750g
基准：水泥250g
受检：水泥175g
粉煤灰75g
用水量(ml) 流动度(mm) 用水量(ml) 流动度(mm)
9 28d强度
活性指数
称量(g) 对比胶砂抗压强度(MPa) 试验胶砂抗压强度(MPa)
活性指数(%)
H28=(R/R0)×100 标砂1350g
水225ml
对比：水泥450g
试验：水泥315g
粉煤灰135g R0= R=
10 安定性雷氏夹沸煮后
增加距离(mm)
试样1：试样2：平均：
检测依据：
实验后仪器设备状况：
校核：检测：。

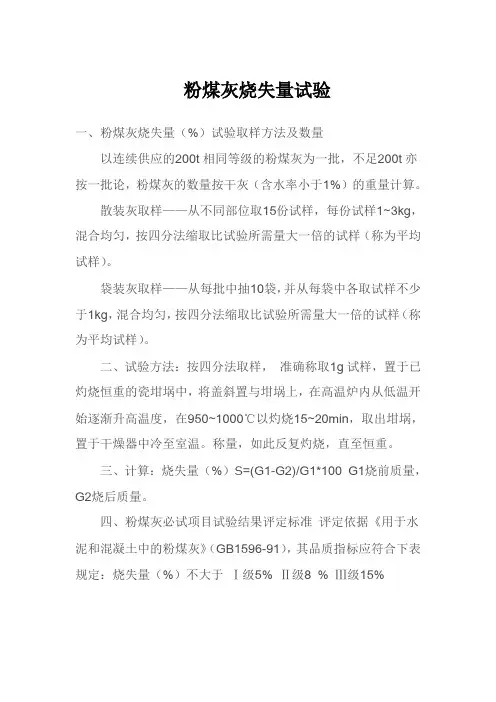

粉煤灰烧失量试验
一、粉煤灰烧失量（%）试验取样方法及数量
以连续供应的200t相同等级的粉煤灰为一批，不足200t亦按一批论，粉煤灰的数量按干灰（含水率小于1%）的重量计算。
散装灰取样——从不同部位取15份试样，每份试样1~3kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
袋装灰取样——从每批中抽10袋，并从每袋中各取试样不少于1kg，混合均匀，按四分法缩取比试验所需量大一倍的试样（称为平均试样）。
二、试验方法：按四分法取样，准确称取1g试样，置于已灼烧恒重的瓷坩埚中，将盖斜置与坩埚上，在高温炉内从低温开始逐渐升高温度，在950~1000℃以灼烧15~20min，取出坩埚，置于干燥器中冷至室温。
称量，如此反复灼烧，直至恒重。
三、计算：烧失量（%）S=(G1-G2)/G1*100 G1烧前质量，G2烧后质量。
四、粉煤灰必试项目试验结果评定标准评定依据《用于水泥和混凝土中的粉煤灰》（GB1596-91），其品质指标应符合下表规定：烧失量（%）不大于Ⅰ级5% Ⅱ级8 % Ⅲ级15%
GBT176-2008水泥化学分析法。

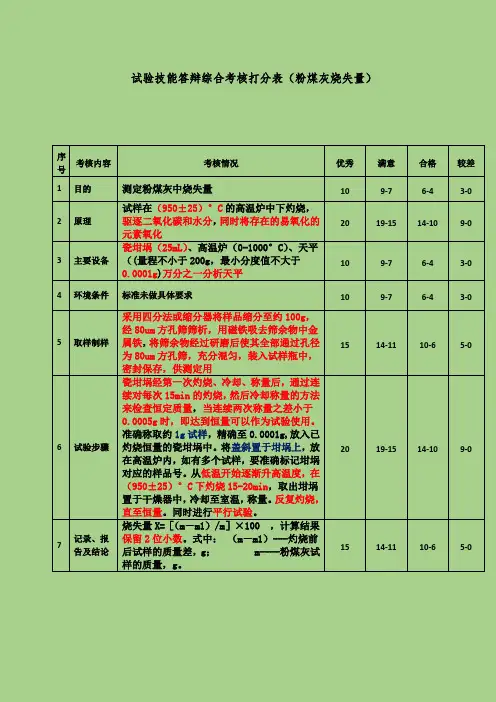

试验技能答辩综合考核打分表（粉煤灰烧失量）序号考核内容考核情况优秀满意合格较差1 目的测定粉煤灰中烧失量10 9-7 6-4 3-02 原理试样在（950±25）°C的高温炉中下灼烧，驱逐二氧化碳和水分，同时将存在的易氧化的元素氧化20 19-15 14-10 9-03 主要设备瓷坩埚（25mL）、高温炉（0-1000°C）、天平（(量程不小于200g，最小分度值不大于0.0001g)万分之一分析天平10 9-7 6-4 3-04 环境条件标准未做具体要求10 9-7 6-4 3-05 取样制样采用四分法或缩分器将样品缩分至约100g，经80um方孔筛筛析，用磁铁吸去筛余物中金属铁，将筛余物经过研磨后使其全部通过孔径为80um方孔筛，充分混匀，装入试样瓶中，密封保存，供测定用15 14-11 10-6 5-06 试验步骤瓷坩埚经第一次灼烧、冷却、称量后，通过连续对每次15min的灼烧，然后冷却称量的方法来检查恒定质量，当连续两次称量之差小于0.0005g时，即达到恒量可以作为试验使用。
准确称取约1g试样，精确至0.0001g,放入已灼烧恒量的瓷坩埚中。
将盖斜置于坩埚上，放在高温炉内，如有多个试样，要准确标记坩埚对应的样品号。
从低温开始逐渐升高温度，在（950±25）°C下灼烧15-20min，取出坩埚置于干燥器中，冷却至室温，称量。
反复灼烧，直至恒量。
同时进行平行试验。
20 19-15 14-10 9-07 记录、报告及结论烧失量X=［（m－m1）/m］×100，计算结果保留2位小数。
式中：（m－m1）---灼烧前后试样的质量差，g； m----粉煤灰试样的质量，g。
15 14-11 10-6 5-0。

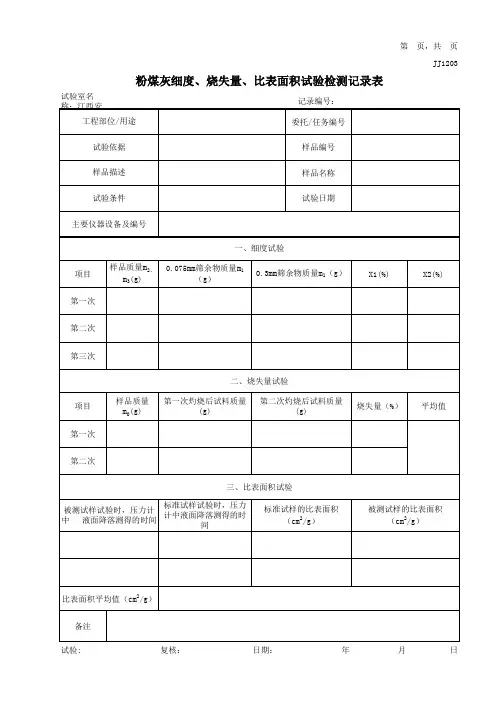

1、引用标准：1.1《用于水泥和混凝土中的粉煤灰》GB/T 1596-20051.2《公路路面基层施工技术规范》JTJ 034-20001.3《水泥化学分析方法》GB/T 176-20081.4《水泥比表面积测定方法勃氏法》GB/T 8074-20081.5《公路土工试验规程》JTG E40-20072. 抽样方法及样本大小：2.1以连续供应的200t相同等级、相同种类的粉煤灰为一编号。
不足200t按一个编号论，粉煤灰质量按干灰（含水量小于1%）的质量计算。
每一个编号为一个取样单位，当散装粉煤灰运输工具的容量超过该厂规定出厂编号吨数时，允许该编号的数量超过取样规定吨数。
取样应有代表性，可连续取，也可从10个以上不同部位取等量样品，总量至少3kg.5. 检测系统框图：6. 检测前、后对被测样品、检测仪器、环境要求、设备安装的检查：6.1 检测前检查：6.1.1核对被测样品与流转单是否一致，样品数量不得少于规定数量。
6.1.2 仪器是否处于完好运转状态，是否有计量合格证，并在有效期内。
6.2 检测后检查：6.2.1恢复仪器初始状态关闭电源。
6.2.2做好设备记录。
6.2.3做好清洁保养工作。
7. 检测步骤：7.1 细度测定步骤：7.1.1将测试用粉煤灰样品置于温度105℃-110℃烘干箱内烘至恒重，取出放在干燥器中冷却至室温。
称取试样10g，精确至0.01g。
倒入0.075mm方孔筛筛网上，将筛子置于筛座上，盖上筛盖。
7.1.2接通电源，将定时开关固定在3min，开始筛析。
7.1.3开始工作后，观察负压表，使负压稳定在4000 Pa -6000Pa，若负压小于4000Pa，则应停机，清理收尘器中的积灰后再进行筛析。
7.1.4在筛析过程中，可用轻质木棒轻轻敲打筛盖，以防吸附。
7.1.5 3min后停止筛析，停机后观察筛余物，如出现颗粒成球、粘筛或有细颗粒沉积在筛框边缘，用毛刷将颗粒轻轻刷开，将定时开关固定在手动位置，再筛析1min-3min直至筛分彻底为止。

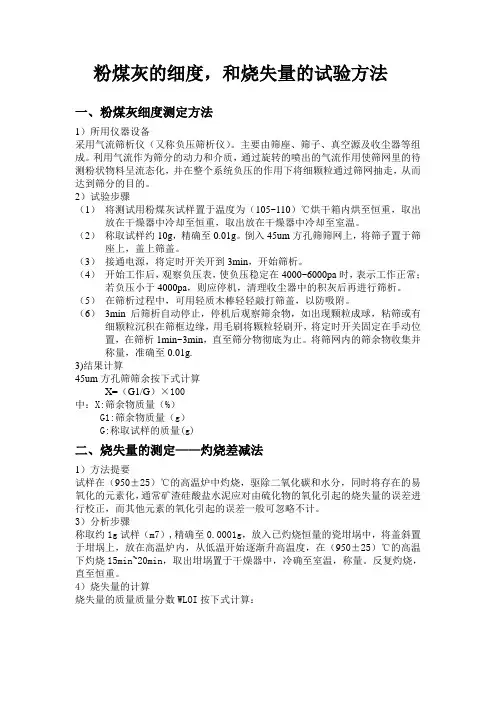

粉煤灰的细度，和烧失量的试验方法一、粉煤灰细度测定方法1）所用仪器设备采用气流筛析仪（又称负压筛析仪）。
主要由筛座、筛子、真空源及收尘器等组成。
利用气流作为筛分的动力和介质，通过旋转的喷出的气流作用使筛网里的待测粉状物料呈流态化，并在整个系统负压的作用下将细颗粒通过筛网抽走，从而达到筛分的目的。
2）试验步骤（1）将测试用粉煤灰试样置于温度为（105~110）℃烘干箱内烘至恒重，取出放在干燥器中冷却至恒重，取出放在干燥器中冷却至室温。
（2）称取试样约10g，精确至0.01g。
倒入45um方孔筛筛网上，将筛子置于筛座上，盖上筛盖。
（3）接通电源，将定时开关开到3min，开始筛析。
（4）开始工作后，观察负压表，使负压稳定在4000~6000pa时，表示工作正常；若负压小于4000pa，则应停机，清理收尘器中的积灰后再进行筛析。
（5）在筛析过程中，可用轻质木棒轻轻敲打筛盖，以防吸附。
（6）3min后筛析自动停止，停机后观察筛余物，如出现颗粒成球，粘筛或有细颗粒沉积在筛框边缘，用毛刷将颗粒轻刷开，将定时开关固定在手动位置，在筛析1min~3min，直至筛分物彻底为止。
将筛网内的筛余物收集并称量，准确至0.01g.3)结果计算45um方孔筛筛余按下式计算X=（G1/G）×100中：X:筛余物质量（%）G1:筛余物质量（g）G:称取试样的质量(g)二、烧失量的测定——灼烧差减法1）方法提要试样在（950±25）℃的高温炉中灼烧，驱除二氧化碳和水分，同时将存在的易氧化的元素化，通常矿渣硅酸盐水泥应对由硫化物的氧化引起的烧失量的误差进行校正，而其他元素的氧化引起的误差一般可忽略不计。
3）分析步骤称取约1g试样（m7）,精确至0.0001g，放入已灼烧恒量的瓷坩埚中，将盖斜置于坩埚上，放在高温炉内，从低温开始逐渐升高温度，在（950±25）℃的高温下灼烧15min~20min，取出坩埚置于干燥器中，冷确至室温，称量。
粉煤灰细度检验方法一、目的和适用范围本方法规定了用80um佥验粉煤灰细度的测试方法。
二、仪器设备试验筛，负压筛分析仪，水筛架和喷头三、试验步骤1、负压筛法1）筛分析前，应把负压筛放在筛座上，盖上筛盖，接通电源，检查控制系统，调节负压至4000-6000Pa范围内。
2）称取试样25g,置于洁净的负压筛中，盖上筛盖，放在筛座上，开动筛分析仪连续筛析2min,在此期间如有试样附着在筛盖上，可轻轻地敲击，使试样落下。
筛毕，用天平称量筛余物。
3）当工作负压小于4000Pa寸，应清理吸尘器内粉煤灰，使负压恢复正常。
2、水筛法1）筛分析前，使水中无泥、砂，调整好水压及水筛架的位置，使其能正常运转。
喷头底面和筛网之间距离为 35－75mm。
2）称取试样50g，置于洁净的水筛中，立即用淡水冲洗至大部分细粉通过后，放在水筛架上，用水压为0.05 ± 0.02MPa勺喷头连续冲洗3min。
筛毕，用少量水把筛余物冲至蒸发皿中，等粉煤灰颗粒全部沉淀后，小心倒出清水，烘干并用天平称量筛余物。
3、手工干筛法在没有负压筛析仪和水筛的情况下，允许用手工干筛法测定。
4、试验筛的清洗试验前必须保持洁净，筛孔通畅。
四、试验结果计算F=ms*100/mF-粉煤灰试样的筛余百分数（% ms-粉煤灰筛余物的质量（g）m-粉煤灰试样的质量（g）计算结果精确到 0.1% 负压筛法与水筛法或手工筛法测定的结果发生争议时，以负压筛法为准。
粉煤灰烧失量试验、仪器设备高温炉：自动控制温度达1300C。
分析天平：称量 100g瓷坩锅、干燥器、坩埚钳等、试验步骤称取通过1m筛孔的烘干粉煤灰时称准到O.OOOIg ;重复灼烧称量，至少两次质量相差小于0.5mg,即为恒量。
至少做一次平行试验。
三、结果整理烧失量(％) = [m-(m2-m1)]*100/mm-- 烘干粉煤灰质量， gm1-- 空坩埚质量， gm2-- 灼烧后粉煤灰＋坩埚质量， g烧失量测定结果允许偏差测定值绝对偏差相对偏差>50 < 0.9 1.0 〜1.550 〜30 < 0.7 1.5 〜2.030 〜10 < 0.5 2.0 〜3.010〜 5 < 0.3 3.0 〜 4.05〜 1 < 0.2 4.0 〜5.01〜0.1 < 0.05 5.0 〜 6.00.1 〜 0.05 < 0.006 6.0 〜 8.00.05〜0.01 < 0.004 8.0 〜10.00.01 〜0.005 < 0.001 10.0 〜120.005〜0.001 < 0.0006 12 〜15.0< 0.001 < 0.00015 15.0 〜 20.0。

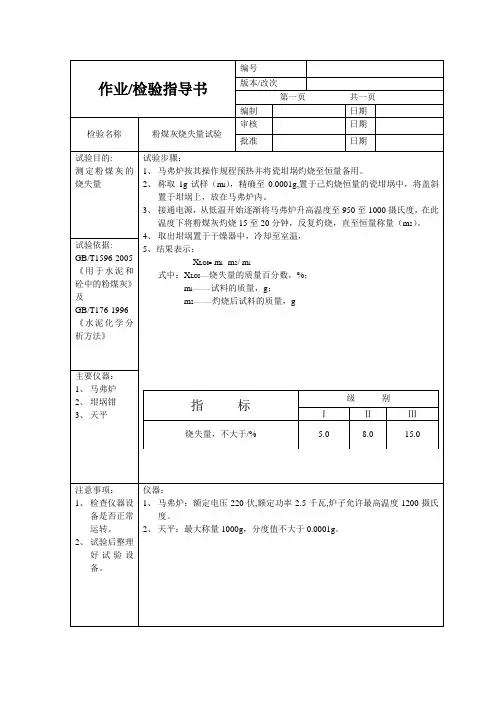

粉煤灰烧失量试验
(GB/T 176-96)
(一)、目的与适用范围
测定粉煤灰的含炭量，粉煤灰中的含炭量过多会影响其活性、对混合料强度有明显影响。
（二）、仪器设备
1、天平：不应低于四级，精度至0.0001g。
2、铂、银或瓷坩埚：带盖，容量15～30ml。
3、马弗炉：隔焰加热炉，在炉膛外围进行电阻加热。
应使用温度控制器，准确控制炉温，并定期进行校验。
（三）、试验步骤：
1、先称取空瓷坩埚的质量m0，然后称取粉煤灰试样约1g（m1）,精确至0.0001g，然后将粉煤灰置于已灼烧恒量的瓷坩埚内，将盖斜置于坩埚上。
2、将瓷坩埚放在马弗炉内，然后从低温开始逐渐升高温度，在800～950℃下灼烧15～20min。
3、将瓷坩埚取出置于干燥器中冷却至室温，称量。
反复灼烧，直至恒量（见恒重说明）（m2）。
恒重说明：经第一次灼烧、冷却、称量后，通过连续对每次15min的灼烧，然后用冷却、称量的方法来检查恒定质量，当连续两次称量之差小于0.0005g时，即达到恒重。
（四）结果整理
粉煤灰烧失量的质量百分数X LOI按下式计算，准确至0.1%.
X LOI=((m1-(m2-m0))×100/m1
式中：X LOI----粉煤灰烧失量的质量百分数，%；
m0---空瓷坩埚的质量，g；
m1----粉煤灰试样的质量，g；
m2----灼烧后粉煤灰试样和瓷坩埚的合重，g。
取样方法和评定标准见GB 1596-2005。
1 工程意义减少混凝土水泥用量，降低成本。
粉煤灰颗粒的“滚珠”效应，提高混凝土工作性能，即扩展性。
粉煤灰的“火山灰"反应较慢，减少混凝土内部因水化产生的热量。
粉煤灰在水泥水化后期（一般超过28d）的次级水化反应可以提高混凝土的密实度，降低渗透性。
2 发展前景粉煤灰是火力发电厂燃煤锅炉排放出的一种工业废渣,近年来,随着我国电力工业的飞速发展,粉煤灰的排放量急剧增加。
如果对其处理不当,将会造成环境污染,对生态造成很大威胁,给人们的生活和动植物的生长造成严重危害。
粉煤灰也是一种用途广泛的二次资源,国内外已将粉煤灰广泛应用于建材、环保、农业及化工等众多领域,与西方发达国家相比,我国粉煤灰的利用率偏低。
因此我们要根据其特征,加大对粉煤灰在高新技术领域的应用研究,使其"化害为利、变废为宝",从而实现可持续发展。
3 目的与适用范围本试验方法适用于检测粉煤灰烧失量和细度。
4 主要检测设备5-12箱式电阻炉, 测量范围0-1600℃, 准确度等级20℃AR2140电子分析天平, 测量范围0-210g, 准确度等级SF-150A水泥负压筛析仪, 测量范围0～100%，准确度等级%5 试验准备箱式电阻炉操作规程电阻炉可安放于室内平整的地面或工作台（架）上，与之配套的温度控制器应避免受震动，且放置位置与电炉不宜太近，防止过热而影响控制部分的正常工作。
揭开温度控制器罩壳，按“电阻炉与温度控制器电气联接示意图”及温度控制器后端接线板标注，用导线连接电源、电炉、热电偶、炉门安全开关。
将调节仪表面拨动开关拨到“温度设定”处，然后旋转温度设定旋钮，使数码管显示所需的工作温度值；再将拨动开关拨至“温度报警”处，然后旋转报警设定旋钮，使数码管显示所需的报警温度值，最后把拨动开关拨到中间“测温”位置。
按动开关，接触器吸合，同时调节仪绿色指示灯亮，表示温度控制器进入正常工作状态。
当炉内温度接近设定温度值时，在调节仪时间比例作用下控制接触器吸合和释放反复动作，使炉温保持恒定；当炉内温度超过报警设定值时，调节仪红色指示灯闪烁，表示超温，提醒操作者应采取措施。
