实验报告□实践报告□课程名称：系统分析与设计实验、实践名称：宿舍用电管理系统实验、实践地点：行勉楼c214 专业班级：学号：学生姓名：指导教师：2018年 11月 25 日一、实验目的通过《系统分析与设计》实验，使学生在实际的案例中完成系统分析、设计的主要步骤，在实践中熟悉信息系统分析与设计的规范及信息系统开发的相关应用软件；加深对信息系统分析与设计课程的基础理论、基本知识的理解；树立正确的分析设计思想，提高系统分析、设计的实践能力及撰写书面文件的能力。
二、实验要求要求学生以个人为单位自选题目，班内选题不重复；对所选项目进行调查，写出300字以上的系统描述；利用系统分析与设计的基本原理、方法进行系统分析、设计，使用UML语言构建该系统的分析、设计模型，并完成实验报告；实验报告以纸质版（A4)提交。
三、实验主要设备：台式或笔记本计算机四、实验内容1 选题及项目背景宿舍用电管理系统2 定义高校学生宿舍用电的用电管理问题，一直是摆在高校学生宿舍管理者面前的一道难题。
在当今大学逐年扩招的形势下，高校中的学生数量越来越多，由于之前使用的管理方式仍然为比较老旧的人力管理，效率低下而且由于管理的缺失容易引发很多问题，导致这一学校后勤管理中一项常规性工作变得比较困难。
长期以来学校管理都是依赖人工来进行的，其工作量巨大，而且效率不高，当今信息处理日益发达，所以这种方法必须改进。
这样能以相对较少的工作量来得到更好的学生宿舍用电管理效果，能够减轻校方管理人员的工作压力，提高对宿舍用电管理的效率，对同学们的用电情况进行统一管理，并能提醒同学随手关灯，注意节电，养成合理用电的好习惯。
3 参考资料《系统分析与设计》4 系统分析与设计4.1需求分析4.1.1识别参与者学生用户，系统管理员4.1.2 对需求进行捕获与描述数据字典）4.1.3 用例图通过已掌握的需求，初步了解系统所要完成的功能。
下面给出用例图。
4.1.4 分析与讨论1)建模用例图的步骤：确定系统的边界和范围，识别系统参与者，发现用例，描述用力及确定用例关系，建立用例图，定义用例图的层次结构。
网上书店管理系统分析设计报告一、系统分析一、企业概述本公司以经营图书为目的的小型企业，企业主要经营各种图书，根据市场调查和分析结果，网上购书受到大部分消费者的喜爱，也是一种潮流，因此公司以网上卖书作为公司的发展方向。
由于公司从市场需求出发，不断销售适合大众需求的图书且价格合适，业务量日益增加，即将成为众多地区性小书店的供应商。
随着网络信息时代的发展，网上书店不断涌现，竞争日益激烈。
面对这种形势，为了在激烈的竞争中立于不败之地，同时为了面对信息处理愈发复杂的形势，公司认识到迫切需要一个网上卖书系统，通过此系统可以缓解信息处理烦琐的问题，同时也可以增加零售的业务量。
由于公司的管理对象包括消费者的订单，会员注册的全部管理过程，因此此系统具有一定的复杂性，应从系统工程的观点出发，按照管理信息系统开发的基本方法进行。
二、系统环境调查系统环境初步调查主要采用方式：小组成员主要通过在网上查询一些类似的网上商城的运营模式，以及其公司的经营情况，机构设置，了解他们的信息需求。
经网上查询，了解到类似企业的基本情况如下：公司一般实行董事会领导下的总经理负责制，公司下设销售部，物流，财务部。
公司信息管理的主要方式是基于文件，单据等介质的手工处理过程，对于销售统计、成本管理、采购管理、以及用户管理都是采用人工的形式进行的，没有采用系统化的计算机信息处理系统。
传统业务流程的缺点：部门间信息交流缓慢，信息处理不及时，手工处理信息出错率高，且业务管理工作缺乏规范性，同时面临着网上购物的压力。
企业领导层希望通过建立信息系统，使企业高效的运转，业务处理更加规范，信息处理加快，降低信息处理的错误率，同时也大大降低的库存，加大公司的竞争力度，使企业更加高速的发展。
三、系统可行性研究在系统的初步调查的基础上，明确了公司存在的主要问题和建立管理信息系统的设想，接下来进一步对系统目标、范围等因素进行分析研究。
1．网上卖书系统的建设目标该网上卖书系统采用成熟的信息技术和手段，支持新型的网上购物的功能，能够实现网上下达订单，管理人员通过网络查看订单情况，并为企业的集团发展提供信息技术准备。
需求分析与系统设计分析范围：1.业务对象(用户)网上图书系统是针对广大的读者需求而设计的，用户可以分为三类①没有注册该网站会员的匿名访问者②注册过会员的会员用户③网上图书系统管理者2.业务范围(功能)主要为用户提供以下服务网上图书的查询（分类导航、高级和普通）、图书的搜索、网上购买图书、预定图书、和查看图书、同时对不同的用户有不同的优惠服务（如：会员长期在该网上购买图书积分达到时可以享受8.5折优惠）3.业务流程(流程)4.业务数据(数据)主要的数据包括会员注册信息（用户数据）、图书分类信息、图书详细信息、订单信息一、需求分析1.匿名访问者：①需要有强大的搜索功能：关键字搜书、按价格搜索、按类别搜索和高级搜索②能浏览图书的概述信息（但不能浏览图书的目录）如版权，出版社，书名称，类别、图书价格2.会员用户：除了匿名用户的功能外增加下列功能①可以浏览每一本书籍的详细信息（作者、目录发行时间浏览人数，对该书籍的评论②购物车功能用户可以把自己喜欢的书籍放进购物车中先进行保存；③能在购物车下订单；④能够跟踪订单情况；3.图书管理员：①可以对图书进行修改；②库存查询；③分类管理；④推荐图书⑤订单管理⑥会员信息管理按时间段统计送水情况。
4.数据需求:①会员信息：用户名（学号）、密码、姓名、性别、院系、班级、住址、固定电话、移动电话②图书信息：图书编号、图书分类、图书信息③管理员信息：用户名、密码、权限（0无权，1订单管理员：拥有顾客订单浏览权限，2信息管理员：拥有所有信息的管理权限，9系统管理员：拥有所有权限）二、功能设计三、据库设计1.图书信息2.会员信息3.时间段信息4.管理员信息5.送水人信息6.订水人信息7.订水人订单信息8.送水人订单信息四、界面设计(一)界面设计的思路1.前台①首页②列表页面(多条信息,支持翻页功能)③内容页面(单条信息)2.后台①登陆页面②管理首页③列表页面(多条信息，包括查询、列表显示等功能)④功能页面(单项功能，包括添加、修改、删除等功能)⑤退出页面(二)在线订水系统界面设计1.前台2.后台(1)登陆页面：Default.aspx(2)管理首页：Main.aspxA.顶部页面：Top.aspxB.左侧页面：Left.aspxC.右侧页面：Help.aspx(3)管理员信息管理页面：A.管理员信息列表页面：UserInfo_List.aspxB.添加管理员信息功能页面：UserInfo_Add.aspxC.修改管理员信息功能页面：UserInfo_Modify.aspxD.删除管理员信息功能页面：UserInfo_Del.aspx(4)区域信息管理页面A.区域信息列表页面：QuYu_List.aspxB.添加区域信息功能页面：QuYu_Add.aspxC.修改区域信息功能页面：QuYu_Modify.aspxD.删除区域信息功能页面：QuYu_Del.aspx(5)退出页面：Logout.aspx五、代码设计(略）。
本科实验报告课程名称：系统分析与设计实验项目：《系统分析与设计》实验实验地点：行逸楼B114专业班级：软件学号：学生姓名：指导教师：孟东霞2015年11月4日一、实验目的通过《系统分析与设计》实验，使学生在实际的案例中完成系统分析与系统设计中的主要步骤，并熟悉信息系统开发的有关应用软件，加深对信息系统分析与设计课程基础理论、基本知识的理解，提高分析和解决实际问题的能力，使学生在实践中熟悉信息系统分析与设计的规，为后继的学习打下良好的基础。
二、实验要求学生以个人为单位完成，自选题目，班题目不重复，使用UML进行系统分析与设计，并完成实验报告。
实验报告以纸质版（A4)在课程结束后二上提交（12）。
三、实验主要设备：台式或笔记本计算机四、实验容1 选题及项目背景美食评价系统背景：互联网时代下网络评论越来越随意，希望可以规化的进行。
2 定义美食评价系统为用户提供美食指导和参考。
任人都可注册为会员，个人资料包括姓名，性别，收藏的餐厅以及口味爱好。
会员可以收藏餐馆，浏览餐馆信息以及其他会员的评价。
餐厅必须向管理人员提出注册并审核通过后才能显示。
管理人员需到工商局和餐厅具体审查后才能通过。
会员可以提供来自餐馆提供的小票在次日来对用餐进行评价，一小票仅可提供一次评价。
餐馆则提供当日用餐小票记录给管理人员，用以核对用户提供的小票是否正确，然后系统则会审核评价有无不良信息，审核通过发布在餐厅信息上，并根据会员评价次数对给会员评星（1-5）。
个人信息和餐馆信息可被所有人访问，管理员信息只能管理员访问。
3 参考资料1．GB8567-88 《计算机软件产品文件编制规》2．GB/T11457-1995 《软件工程术语》3．GB 1526—89 信息处理--数据流程图、程序流程图、系统流程图、程序网络图和系统资源图的文件编制符号及约定4．GB8566-88 《软件开发规》4 系统分析与设计4.1需求分析4.1.1识别参与者用户，餐厅，管理人员4.1.2 对需求进行捕获与描述1用例名称：注册个人用户执行者：用户目的：完成一次注册个人用户的完整过程。
太原理工大学系统分析与设计。
实验报告□实践报告□课程名称:系统分析与设计实验，实践名称: 宿舍用电管理系统实验和实践场所:线绵大厦c214专业班:学生编号:学生姓名:讲师:11月25日，XXXX首先，本实验的目的是让学生通过《系统分析与设计》实验，在实际案例中完成系统分析与设计的主要步骤，并在实践中熟悉信息系统分析与设计的规范以及信息系统开发的相关应用软件。
加深对信息系统分析与设计课程基本理论和知识的理解；树立正确的分析和设计思想，提高系统分析和设计的实践能力和撰写书面文件的能力。
其次，实验要求学生根据个人情况选择自己的话题，并且课堂上的话题不重复。
调查所选项目，写出300多字的系统描述；系统分析和设计的基本原则和方法用于系统分析和设计。
用统一建模语言建立了系统的分析和设计模型，并完成了实验报告。
实验报告以纸质形式提交(A4)。
三、主要实验设备:台式或笔记本电脑四、实验内容1选题和项目背景宿舍用电管理系统2定义了大学生宿舍用电管理问题，一直是摆在大学生宿舍经理面前的一个难题。
在招生规模逐年扩大的今天，高校的学生人数在不断增加。
由于以前的管理模式仍然是相对陈旧的人力管理，效率较低，并且由于缺乏管理容易造成很多问题，这使得该校后勤管理的日常工作更加困难。
长期以来，学校管理一直是人工进行的。
它的工作量很大，效率不高。
如今，信息处理日益发展，因此这种方法必须改进。
这样，我们可以以相对较少的工作量获得较好的学生宿舍用电管理效果，减轻学校管理人员的工作压力，提高宿舍用电管理效率，对学生用电进行统一管理，提醒学生方便关灯，注意节约用电，形成合理用电的良好习惯。
3参考《系统分析与设计》4系统分析和设计4.1需求分析4.1.1确定参与者和学生用户，系统管理员4.1.2获取和描述需求数据字典100.1用例标识号和用例名称Uc_100下订单100.2用例概述此用例描述了一个电源管理系统，在该系统中，学生可以查询宿舍中的剩余电量并提交付款单。

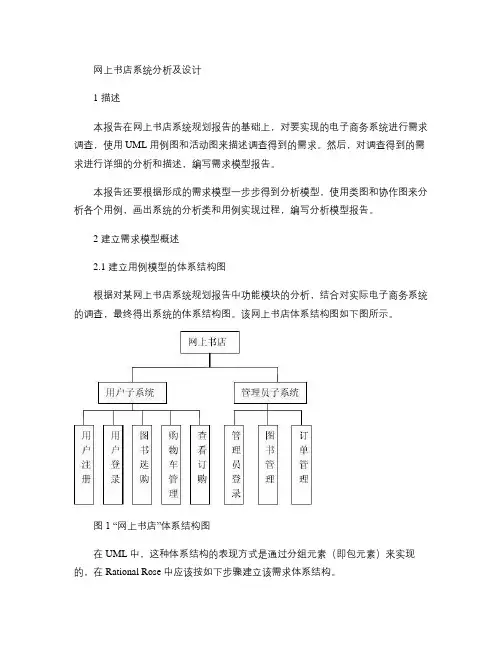

网上书店系统分析及设计1 描述本报告在网上书店系统规划报告的基础上，对要实现的电子商务系统进行需求调查，使用UML 用例图和活动图来描述调查得到的需求。
然后，对调查得到的需求进行详细的分析和描述，编写需求模型报告。
本报告还要根据形成的需求模型一步步得到分析模型，使用类图和协作图来分析各个用例，画出系统的分析类和用例实现过程，编写分析模型报告。
2 建立需求模型概述2.1 建立用例模型的体系结构图根据对某网上书店系统规划报告中功能模块的分析，结合对实际电子商务系统的调查，最终得出系统的体系结构图。
该网上书店体系结构图如下图所示。
图1 “网上书店”体系结构图在UML 中，这种体系结构的表现方式是通过分组元素（即包元素）来实现的，在Rational Rose 中应该按如下步骤建立该需求体系结构。
首先在Rational Rose的Use Case View中的Main 用例图中使用建立“网上书店系统”包，如下图2所示。
图2 “网上书店系统”包然后双击该包图，进入下一级用例图中，建立“管理员子系统”和“用户子系统”两个包，再分别双击两个包，进入相应的包以建立下一级结构，最终得到系统的体系结构。
用例模型的体系结构图如图3所示。
图3 用例模型的体系结构图2.2 用例图的画法建立了用例模型的体系结构图之后，下面以用户子系统的“图书选购”功能为例介绍用例图的画法。
在“图书选购”上单击右键，建立“图书选购”用例图，如图4所示。
图4 创建“图书选购”用例图在这个用例中，有一个参与者（即顾客）和一个用例（即图书选购），根据分析可知，“图书选购”用例可以分解成两个用例，即“浏览图书”和“加入购物车”，最终得到用例图“图书选购”，如图5所示。
图5 “图书选购”用例图2.3创建“图书选购”活动图在上述步骤中仅仅画出“图书选购”的用例图，是不能够准确地表达“图书选购”这一用例的商业流程的，还需要对这一用例进行解释和说明，活动图就是一个对用例进行解释说明的很好的工具，下面是创建“图书选购”活动图的过程。

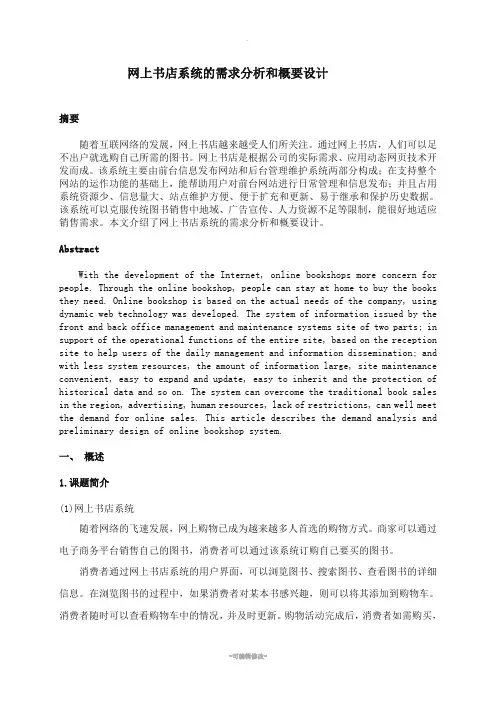

网上书店系统的需求分析和概要设计摘要随着互联网络的发展，网上书店越来越受人们所关注。
通过网上书店，人们可以足不出户就选购自己所需的图书。
网上书店是根据公司的实际需求、应用动态网页技术开发而成。
该系统主要由前台信息发布网站和后台管理维护系统两部分构成；在支持整个网站的运作功能的基础上，能帮助用户对前台网站进行日常管理和信息发布；并且占用系统资源少、信息量大、站点维护方便、便于扩充和更新、易于继承和保护历史数据。
该系统可以克服传统图书销售中地域、广告宣传、人力资源不足等限制，能很好地适应销售需求。
本文介绍了网上书店系统的需求分析和概要设计。
AbstractWith the development of the Internet, online bookshops more concern for people. Through the online bookshop, people can stay at home to buy the books they need. Online bookshop is based on the actual needs of the company, using dynamic web technology was developed. The system of information issued by the front and back office management and maintenance systems site of two parts; in support of the operational functions of the entire site, based on the reception site to help users of the daily management and information dissemination; and with less system resources, the amount of information large, site maintenance convenient, easy to expand and update, easy to inherit and the protection of historical data and so on. The system can overcome the traditional book sales in the region, advertising, human resources, lack of restrictions, can well meet the demand for online sales. This article describes the demand analysis and preliminary design of online bookshop system.一、概述1.课题简介(1)网上书店系统随着网络的飞速发展，网上购物已成为越来越多人首选的购物方式。
本科实验报告课程名称：系统分析与设计实验项目：《学术出版物的网上商店在线销售系统》实验地点：逸夫楼302专业班级：软件1415班学号：**********学生姓名：**指导教师：**2016年10月23 日一、实验目的通过《系统分析与设计》实验，使学生在实际的案例中完成系统分析与系统设计中的主要步骤，并熟悉信息系统开发的有关应用软件，加深对信息系统分析与设计课程基础理论、基本知识的理解，提高分析和解决实际问题的能力，使学生在实践中熟悉信息系统分析与设计的规范，为后继的学习打下良好的基础。
二、实验要求学生以个人为单位完成，自选题目，班内题目不重复，使用UML进行系统分析与设计，并完成实验报告。
实验报告以纸质版（A4)、电子版在课程结束前提交（10周）。
三、实验主要设备：台式或笔记本计算机四、实验内容1 选题及项目背景学术出版物的网上商店在线销售系统2 定义某出版社拟开发一个在线销售各种学术出版物的网上商店（ACShop），其主要的功能需求描述如下：1、ACShop在线销售的学术出版物包括论文、学术报告或讲座资料等。
2、ACShop的客户分为两种，未注册客户和注册客户。
3、未注册客户可以浏览或检索出版物，将出版物添加到购物车中。
未注册客户进行注册操作之后，成为ACShop注册客户。
4、注册客户登录之后，可将待购买的出版物添加到购物车中，并进行结账操作，结账操作的具体流程描述如下：（1）从预先填写的地址列表中选择一个作为本次交易的收货地址。
如果没有地址信息，则可以添加新地址。
（2）选择付款方式。
ACShop支持信用卡付款和银行转账两种方式。
注册客户可以从预先填写的信用卡或银行卡账号中选择一个付款。
若没有付款方式信息，则可以添加新付款方式。
（3）确认提交购物车中待购买的出版物后，ACShop会自动生成与之相对应的订单。
5、管理员负责维护在线销售的出版物目录，包括添加新出版物或者更新在售出版物信息等操作。
课程设计报告课程名称系统分析设计与开发方法课题名称网上书店管理系统的分析与设计专业软件工程班级软件1319班学号2013005655姓名张卫东指导教师xxx xxx20xx年x 月x日一、设计内容与设计要求1．设计内容：见附录2．设计要求：1）．设计正确，方案合理。
2）．界面友好，使用方便。
3）．建模语言精炼，结构清晰。
4）．设计报告4000字以上，含建模语言说明，用户使用说明，UML 建模图。
5）．上机演示。
二、进度安排第十六周星期四下午：课题讲解，查阅资料、系统分析星期五上午：总体设计、详细设计第十七周星期一：建模，上机调试、撰写课程设计报告星期二下午：答辩附：课程设计报告装订顺序：封面、任务书、目录、正文、评分、附件（A4大小的图纸及程序清单）。
正文的格式:一级标题用3号黑体,二级标题用四号宋体加粗,正文用小四号宋体;行距为22。
正文总字数要求在4000字以上。
附录：设计课题：一、问题描述：对网络购物系统进行分析与设计，对购物流程进行分析，对购物中关键环节进行设计，实现对商品的录入、显示、修改、排序、保存、销售、售后服务以及客户管理等操作。
二、功能要求：1、用UML完成一个小型团购系统的分析、设计。
2、写出系统需求报告，说明系统的功能。
3、通过面向对象的分析和设计建立系统模型。
4、画出完整的用例图、类图、对象图、包图;及时序图、协作图、状态图、活动图；及组件图和配置图）三、建模提示：1、使用楚凡科技的Trufun plato x建模。
2、使用 Ration Rose 或StarUML建模。
四、其它对该系统有兴趣的同学可以在实现上述基本功能后，完善系统的其它功能，特别是售后以及客户关系管理。
目录1、系统S WO T分析 (1)2、系统主要功能分析 (2)3、系统主要模型图 (3)3.1 用例图 (3)3.2 类图、对象图 (5)3.3 包图 (8)3.4 时序图、协作图 (11)3.5 状态图、活动图 (16)3.6 组件图和配置图 (18)4、购物网络平台的设计 (20)5、客户关系管理 (20)5.1 CRM对于网上书店的重要性 (20)5.2 营销管理分析 (21)5.2.1营销渠道结构 (21)5.2.2 营销市场宣传策略 (22)5.2.3 价格策略 (23)5.2.4 针对性营销 (24)5.3 销售管理分析 (24)5.3.1 导购/助购服务 (24)5.3.2 明确、快速的购买程序 (25)5.4 服务与技术支持分析 (25)5.4.1 邮件列表服务 (25)5.4.2 客服中心与客户服务 (25)5.4.3 特色服务 (26)5.4.4 技术支持 (26)6、总结 (27)7、参考文献 (27)1、系统S WO T分析目前，网上书店越来越多，据出版界人士介绍，网上书店的建立能大大减少图书销售的中间环节，节省大量的人力、物力，而且购书的读者也不再仅仅限于某一地区，而是遍及世界各地，这就极大限度地增加了图书的发行范围。
所以本文对网上书店所进行的S WO T分析在当前形式下显得非常必要。
SWOT是“优势”(Strengths)、“弱势”(Weaknesses)、“机会”(Opportunities)和“威胁”(Threats)的第一个英文字母的缩写。
在现代企业管理中，通过S WO T 分析，可以结合企业所处的环境对企业的内部能力和综合素质进行较为客观的评价，弄清企业相对于其它竞争对手所处的优势、弱势、机会和威胁，提醒企业制定相应的竞争战略，使企业永远立于不败之地位。
网上书店管理系统环境一般采用SWOT来进行分析，主要为以下几方面：①S（系统优势）：1、电子商务行业专门的网站需求量大，潜在顾客多；网站模式别树一帜，具有顾客所需的实惠性；2、网上书店可以通过搜索关键词来避免传统书店搜索复杂费时的弊端；3、价格优势因为网上书店非实体店，降低店面成本。
②W（网站劣势）：1、缺少专门的网站维护人员，货品种类还不是很完善；物流系统不完备，运输成本高市场门槛高；2、网络上的支付平台较单一；3、无法翻阅图书详细内容；4、书本退换不便；5、市场诚信度不高，国家法律体系不完善。
③O（网站机会）：1、建立公司网站后增加了公司的宣传力度，建立了企业与顾客的对话平台，及时了解顾客所需，以便更加了解市场，最终实现企业利润最大化；2、政府开放发行市场，市场容量将会更大。
3、市场并未向国外开放。
④T（网站威胁）：1、短时间内人力，资金，时间成本增加，资金周转易混乱； 2、电子商务业内竞争强，网络水军攻击；3、传统书店仍有较大市场份额。
2、系统主要功能分析网上书店管理系统业务描述：网上书店提供给人们更加便捷的购书模式。
从网上书店系统不同参与者的角度 ,可以将其系统功能分为前台与后台两大功能模块。
通过对电子商务网站及网上书店的考察、分析以及实际的市场调查，要求本系统具有以下功能：●统一友好的操作界面，能保证系统的易用性。
●规范、完善的基础信息设置。
●图书分类详尽，可按不同类别查看商品信息。
●按图书大类及图书名称进行模糊查询。
●实现网上购书。
●新书及特价图书展示。
满足上述需求的系统主要包括下面几个模块：3、系统主要模型图3.1 用例图用例图反映使用者和系统的交互过程。
用例图用来描述软件系统向一组参与者提供的一组相关功能。
通过对网上书店管理系统的分析，导出系统的用例图构成如图3-1：图3-1 网上书店系统用例图上层用例图的用例一般描述抽象度较高的系统功能，为了更加清楚地反映用例所描述的功能，可以把用例图分解成下一层的用例图。
通过对网上书店系统各个子系统功能的分解，设计出各个子系统的用例图分别如（图3-2；图3-3；图3-4；图3-5）图3-2 书目管理子系统用例图图3-3 售书管理子系统用例图图3-4 图书租借子系统用例图图3-5 架存管理子系统用例图3.2 类图、对象图通过系统前阶段对系统模块的划分，根据系统主要需要实现的功能，将系统的相关类划分成售书处理，租借处理及书目与架存管理等三个部分的功能逻辑类。
根据以上“售书处理”功能用例的类，画出类图如图3-6：图3-6“售书处理”功能逻辑类图“租借处理”功能用例界面类是“租借处理界面”和“还书处理界面”；实体类有“图书”，“架存图书”，“待租图书”，“租出图书”，“还书”，“图书类别”，“出版社”，“租借票据”和“个人会员”；控制类是“租借处理管理器”和“还书处理管理器”。
根据以上“租借处理”功能用例的类，画出类图如图3-7：图3-7“租借处理”功能逻辑类图“书目管理及架存管理”功能用例的界面类分别是“书目处理界面”和“架存处理界面”；实体类有“图书”，“架存图书”，“图书类别”，“出版社”和“售书单”；控制类分别是“书目处理管理器”和“架存处理管理器”。
根据以上“书目管理及架存管理”功能用例的类，画出类图如图3-8：图3-8“书目管理及架存”功能逻辑类图3.3 包图包是UML的一种模型元素，可以用来表示模型、子模型、系统、子系统等的系统模型单位。
一个复杂的系统模型需要分解成多个部分，每一个部分用包来表示。
包与包之间存在依赖关系。
通过对小型书店系统需求结构及性能等的分析，初步规划了系统的模型构架，将书店系统划分为九个子系统。
系统包图如图3-9：图3-9 小型书店系统包图在原有系统功能的基础上，增加了租借管理和收银两部分的功能设计。
通过对书店系统各个子系统模块功能的进一步细化和明确，将书目管理子模块分成三个部分，包图如图3-10：图3-10 书目管理子系统包图将架存管理子模块分成五个部分，包图如图3-11：图3-11 架存管理子系统包图将售书管理子模块分成三个部分，包图如图3-12：图3-12 售书管理子系统包图将租借管理子模块分成三个部分，如图3-13图3-13 租借管理子系统模块将系统查询子模块分成两个部分，包图如图3-14：将设置与维护子模块分成两个部分，包图如图3-15：图3-14 统计查询子系统包图图3-15 设着与维护子系统包图3.4 时序图、协作图时序图关注的是对象的职责和对象之间的交互情况，强调时间的先后顺序。
序列图的主要用途之一，是把用例表达的需求，转化为进一步、更加正是层次的精细表达。
时序图通常用来描述指定的场景，有着固定的执行路径，用例常常被细化为一个或者更多的时序图，它对开发人员最有用。
针对书店的主要部分----图书销售和图书租借，画出售书处理功能逻辑顺序图如图3-16：3-17.图3-16 售书处理功能逻辑顺序图（1）图3-17 图书处理功能逻辑顺序图（2）由于租借图书与销售图书类似，故仅画出图书销售活动的顺序图协作图是一种交互图，强调的是发送和接收消息的对象之间的组织结构。
一个协作图显示了一系列的对象和在这些对象之间的联系以及对象间发送和接收的消息。
本网上书店系统根据各包、类画出协作图如图3-18、3-19、3-20、3-21、3-22、3-23、3-24、3-25.图3-18 “图书选购”协作图图3-19 “用户注册”协作图图3-20 “用户登陆”协作图图3-21 “图书选购”协作图图3-22 “购物车管理”协作图图3-23 “查看订单”协作图图3-24 “订单管理”协作图图3-25 “图书管理”协作图3.5 状态图、活动图(1)订单状态图管理员对订单的管理通过查询后台数据库中的订单及预订书籍订单，进行统计，然后通知供应商进行供货，详细过程如图3-26：图3-26(2)用户购买商品状态图如图3-27图3-27(3)管理员订单状态图管理员对订单的管理通过查询后台数据库中的订单及预订书籍订单，进行统计，然后通知供应商进行供货，详细过程如图3-28：图3-28管理员订单状态图(4)用户注册活动图如图3-29：图3-29用户注册活动图(1)购买图书活动图：如果用户想要买书，则应先登录，然后查询自己所需要的书，如果则加入购物车，如果没有，则可以通过预订书籍功能，通知管理员补货，当所需书籍选购结束之后，申请结帐，结帐时，系统判断用户的级别，如果是会员，则可以享受折扣优惠，如果是普通用户则不能享受优惠，然后转帐支付，完成购书过程。
详细过程如图3-30所示:图3-30购买图书活动图3.6 组件图和配置图组件图用来描述构成软件系统以及它们之间的相互依赖关系。
基于构件开发的软件系统有多个软件构件按照确定的关系构成软件系统。
通过对网上店系统结及性能等的分析，设计出构件图如图3-31：配置图是用来建模系统中软硬件的配属，所以也叫部署图。
它显示系统运行时刻的结构，本网上书店配置图如图3-32图3-31网上书店组件图图3-32配置图4、购物网络平台的设计1. 平台功能展望a.网站访问者登陆网站时，如果未注册，提示是否注册，若否，访问者可以浏览网站的其他功能模块。
