隐蔽工程影像资料(148-7)

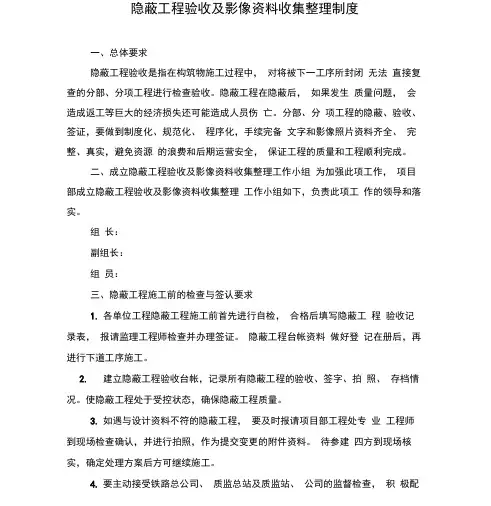

隐蔽工程验收及影像资料收集整理制度一、总体要求隐蔽工程验收是指在构筑物施工过程中，对将被下一工序所封闭无法直接复查的分部、分项工程进行检查验收。

隐蔽工程在隐蔽后，如果发生质量问题，会造成返工等巨大的经济损失还可能造成人员伤亡。

分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备文字和影像照片资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。

二、成立隐蔽工程验收及影像资料收集整理工作小组为加强此项工作，项目部成立隐蔽工程验收及影像资料收集整理工作小组如下，负责此项工作的领导和落实。

组长：副组长：组员：三、隐蔽工程施工前的检查与签认要求1.各单位工程隐蔽工程施工前首先进行自检，合格后填写隐蔽工程验收记录表，报请监理工程师检查并办理签证。

隐蔽工程台帐资料做好登记在册后，再进行下道工序施工。

2.建立隐蔽工程验收台帐，记录所有隐蔽工程的验收、签字、拍照、存档情况。

使隐蔽工程处于受控状态，确保隐蔽工程质量。

3.如遇与设计资料不符的隐蔽工程，要及时报请项目部工程处专业工程师到现场检查确认，并进行拍照，作为提交变更的附件资料。

待参建四方到现场核实，确定处理方案后方可继续施工。

4.要主动接受铁路总公司、质监总站及质监站、公司的监督检查，积极配合建设指挥部、监理及工程指挥部的随时抽查和专项检查，为之提拱必要的检查条件。

四、隐蔽工程施工数码实时成像的具体要求各工点技术员就下列隐蔽工程工序开工前及完工后进行现场实拍成像，具体为:1.隧道工程：开挖、超前支护、锚杆、钢架、二衬、仰拱、四电接口等各工序。

隧道工程影像资料覆盖范围及反应内容分项工程名称数量要求照片反应内容情况备注掌子面开挖掌子面每开挖循环一处部位、里程、日期、参照物钢架安装每作业循环一处系统锚杆每作业循环一处（小于一衬砌段）部位、里程、日期、锚杆布设、初支基面、参照物后打法施工二衬钢筋每衬砌段一处部位、里程、日期、层间距、架立筋、垫块、参照物施工缝处理每衬砌段一处部位、里程、日期、止水带、参照物分环向和纵向仰拱基底清理每衬砌段一处部位、里程、日期、支护前原始基坑清理情况、参照物仰拱钢筋每衬砌段一处部位、里程、日期、层间距、架立筋、参照物2.路基工程：表土剥离前原始地貌、基底处理后填筑前、路基每一层的填筑、各类过渡段每一层填筑、挡土墙墙背回填、台背回填等。

隐蔽工程影像管理制度一、背景隐蔽工程在建筑施工中占据着很重要的地位，它直接影响着建筑物的质量和安全。

而隐蔽工程的施工过程中，往往会产生大量的影像资料，这些影像资料在后期的检验验收和维护过程中起着至关重要的作用。

为了更好地管理隐蔽工程影像资料，提高建筑施工的效率和质量，特制定了隐蔽工程影像管理制度。

二、制度目的1.规范隐蔽工程影像管理行为，确保影响资料的完整性和真实性；2.提高隐蔽工程施工效率，减少施工环节中出现的纠纷和事故；3.为后期的验收和维护工作提供有力的支持。

三、管理制度内容1.隐蔽工程影像资料的采集（1）施工单位应当按照施工进度和实际情况，定期采集隐蔽工程的影像资料，包括照片和视频等；（2）隐蔽工程影像资料的采集应当真实准确，避免造成误导或纠纷。

2.隐蔽工程影像资料的存储（1）施工单位应当建立完善的隐蔽工程影像资料存储系统，确保影像资料的安全和完整性；（2）隐蔽工程影像资料的存储应当分类清晰、易于检索，便于后期的查阅和管理。

3.隐蔽工程影像资料的传输（1）施工单位应当采用安全可靠的方式传输隐蔽工程影像资料，避免出现信息泄露或丢失的情况；（2）隐蔽工程影像资料的传输双方应当确保接收方对资料的使用和保管有明确的规定和约束。

4.隐蔽工程影像资料的查阅和使用（1）施工单位应当建立隐蔽工程影像资料的查阅和使用制度，严格控制相关人员对影像资料的查看权限；（2）隐蔽工程影像资料的使用应当遵守法律法规，不得用于违法和违规行为。

5.隐蔽工程影像资料的保密（1）施工单位应当严格保护隐蔽工程影像资料的保密性，不得随意泄露给外部机构或个人；（2）隐蔽工程影像资料的保密责任由施工单位全体员工共同承担。

四、管理制度执行1.施工单位应当全面贯彻执行隐蔽工程影像管理制度，并建立健全内部管理机制；2.施工单位应当定期开展隐蔽工程影像管理制度的培训，提高员工对制度的认知和遵守度；3.对于违反隐蔽工程影像管理制度行为的员工，将依据公司规定给予相应的处罚。

榆树（黑吉界）至松原公路建设项目隐蔽工程照片管理办法一、总体要求隐蔽工程是指建筑物、构筑物在施工期间，将建筑材料或构配件埋于物体之中被覆盖外表后看不见的实物，被其后序工程施工所隐蔽的分项、分部工程。

隐蔽工程在覆盖后，如果发生质量问题，会造成停工、返工等巨大的经济损失，还可能造成人员伤亡和财产损失。

分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备，文字和影像资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。

二、编制依据1、国家、交通运输部及相关部门颁发的标准、规范、文件。

2、吉林省高速公路施工标准化管理指南。

3、吉林省交通运输厅关于加强隐蔽工程质量管理工作的通知吉交质监【2014】67号。

三、编制原则1、加强对隐蔽工程的质量控制，杜绝隐蔽工程的质量隐患。

2、对隐蔽工程采取覆盖前完成验收，验收不合格的隐蔽工程决不能进行下道工序施工的原则.3、对隐蔽工程的施工技术管理人员在施工前进行技术培训的原则。

4、隐蔽工程的关健部位、关键工序的检查验收采取验收过程中的影像资料保存的原则。

四、隐蔽工程影像资料基本要求1、根据隐蔽工程检查验收内容，不同种类的隐蔽工程检查验收项目或者工序必须留有影像资料，每个隐蔽工程部位或工序至少拍摄3张不同角度的工程照片，整体照片2张，局部照片1 张（如果3张图片不能反映隐蔽工程的质量状况，根据实际情况增加照片的数量）。

2、照片要清楚，能真实反映出隐蔽工程隐蔽前的实际情况。

3、为核实工程量或检验工程变更有关尺寸时，应对量尺刻度拍摄清晰。

4、拍摄照片时，隐蔽工程应自检完成，且经总监办(中心试验室）验收合格后进行拍摄。

5、照片内不应有工作人员图像。

6、承包人拍照时总监办人员应旁站监督。

7、照片应用不低于800万像素的数码相机进行拍摄。

8、拍摄完成应及时打印成册，照片尺寸为6寸，装入标准相册，建立隐蔽工程台账，按路基、路面、特大桥、大桥、中桥、匝道桥、立交桥、小桥、通道桥、涵洞等类别进行归档。

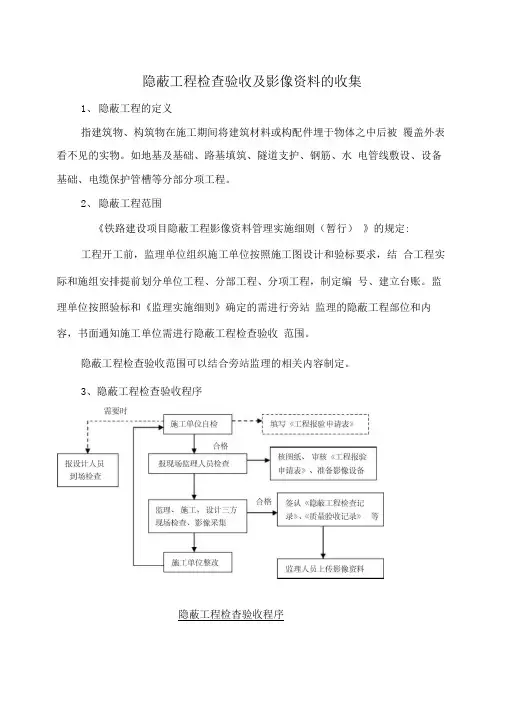

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定: 工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检杳验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐敝工程影像资料的米集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位:视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

隐蔽工程验收及影像资料收集整理制度一、总体要求隐蔽工程验收是指在构筑物施工过程中，对将被下一工序所封闭无法直接复查的分部、分项工程进行检查验收。

隐蔽工程在隐蔽后，如果发生质量问题，会造成返工等巨大的经济损失还可能造成人员伤亡。

分部、分项工程的隐蔽、验收、签证，要做到制度化、规范化、程序化，手续完备文字和影像照片资料齐全、完整、真实，避免资源的浪费和后期运营安全，保证工程的质量和工程顺利完成。

二、成立隐蔽工程验收及影像资料收集整理工作小组为加强此项工作，项目部成立隐蔽工程验收及影像资料收集整理工作小组如下，负责此项工作的领导和落实。

组长：副组长：组员：三、隐蔽工程施工前的检查与签认要求1.各单位工程隐蔽工程施工前首先进行自检，合格后填写隐蔽工程验收记录表，报请监理工程师检查并办理签证。

隐蔽工程台帐资料做好登记在册后，再进行下道工序施工。

2.建立隐蔽工程验收台帐，记录所有隐蔽工程的验收、签字、拍照、存档情况。

使隐蔽工程处于受控状态，确保隐蔽工程质量。

3.如遇与设计资料不符的隐蔽工程，要及时报请项目部工程处专业工程师到现场检查确认，并进行拍照，作为提交变更的附件资料。

待参建四方到现场核实，确定处理方案后方可继续施工。

4.要主动接受铁路总公司、质监总站及质监站、公司的监督检查，积极配合建设指挥部、监理及工程指挥部的随时抽查和专项检查，为之提拱必要的检查条件。

四、隐蔽工程施工数码实时成像的具体要求各工点技术员就下列隐蔽工程工序开工前及完工后进行现场实拍成像，具体为：1.隧道工程：开挖、超前支护、锚杆、钢架、二衬、仰拱、四电接口等各工序。

隧道工程影像资料覆盖范围及反应内容2.路基工程：表土剥离前原始地貌、基底处理后填筑前、路基每一层的填筑、各类过渡段每一层填筑、挡土墙墙背回填、台背回填等。

3.桥涵工程：桩基开挖成型验收、桩基钢筋混凝土施工、承台钢筋混凝土施工、墩身钢筋混凝土施工、垫石钢筋混凝土施工、基坑回填等。

关于建议工程现场对隐蔽或关键部位常态化监管，多以影像记录相关部位明细隐蔽工程验收或关键部位影像记录相关部位明细
关于建议工程现场对隐蔽或关键部位常态化监管，多以影像记录相关部位明细隐蔽工程验收或关键部位影像记录相关部位明细
关于建议工程现场对隐蔽或关键部位常态化监管，多以影像记录相关部位明细隐蔽工程验收或关键部位影像记录相关部位明细
关于建议工程现场对隐蔽或关键部位常态化监管，多以影像记录相关部位明细隐蔽工程验收或关键部位影像记录相关部位明细。

工程相片要求
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
工程相片要求：
桩号、部位标明（原地貌、施工中、施工完成后）
1、根据隐蔽工程检查验收内容，不同种类的隐蔽工程检査验收项目或者工序必须留有影像资料，每个隐蔽工程部位或工序至少拍摄4张不同角度的工程照片，整体照片2张，局部照片2张(如果4张图片不能反映隐蔽工程的质量状况，根据实际情况增加照片的数量)。

2、照片要清楚，能真实反映岀隐蔽工程隐蔽前的实际情况。

3、为核实工程量或检验工程变更有关尺寸时，应对量尺刻度拍摄清晰。

4、软基回填前、施工中、回填后均需进行拍照，每50米1个断面，每个断面整体与局部各2张照片，局部照片要求有刻度尺能体现回填厚度。

5、台背回填每侧每3层拍摄2张照片，台背回填前、施工中及回填完成后每侧桥台各拍摸2张照片。

6、路面各结构层钻芯取样时，芯样平放在芯孔旁，拍摄钢板尺丈量芯样长度照片(不同丈量位置各3张）。

7、混凝土路面拉杆、传力杆、补强钢筋每作业循环一处拍摄4张照片(整体与局部各拍摄2张照片）。

8、构造物基础达到设计标高但实际地质情况与设计地质情况不符时，整体与局部各拍摄2张照片。

按批准方案挖到设计标高换填前、换填后，整体与局部各拍摄2张照片。

(必须有对照测量证据的实际挖深)
9、存在质量部位争议部位的照片。

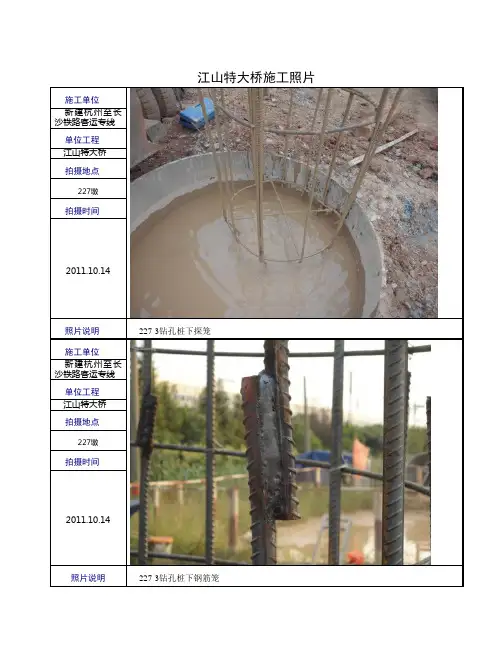

江山特大桥施工照片施工单位
新建杭州至长
沙铁路客运专线
单位工程
江山特大桥
拍摄地点
227墩
拍摄时间
2011.10.14
照片说明227-3钻孔桩下探笼
施工单位
新建杭州至长
沙铁路客运专线
单位工程
江山特大桥
拍摄地点
227墩
拍摄时间
2011.10.14
照片说明227-3钻孔桩下钢筋笼
江山特大桥施工照片
施工单位
新建杭州至长
沙铁路客运专线
单位工程
江山特大桥
拍摄地点
227墩
拍摄时间
2011.10.14
照片说明227-3钻孔桩下导管
施工单位
新建杭州至长
沙铁路客运专线
单位工程
江山特大桥
拍摄地点
227墩
拍摄时间
2011.10.14
照片说明227-3钻孔桩灌桩
1。

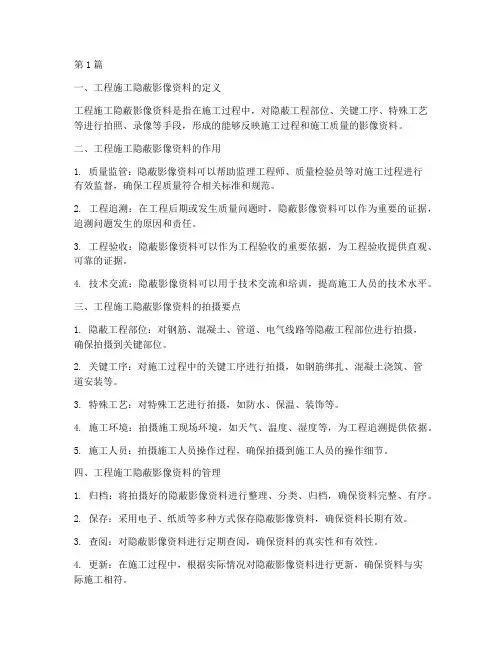

一、工程施工隐蔽影像资料的定义工程施工隐蔽影像资料是指在施工过程中，对隐蔽工程部位、关键工序、特殊工艺等进行拍照、录像等手段，形成的能够反映施工过程和施工质量的影像资料。

二、工程施工隐蔽影像资料的作用1. 质量监管：隐蔽影像资料可以帮助监理工程师、质量检验员等对施工过程进行有效监督，确保工程质量符合相关标准和规范。

2. 工程追溯：在工程后期或发生质量问题时，隐蔽影像资料可以作为重要的证据，追溯问题发生的原因和责任。

3. 工程验收：隐蔽影像资料可以作为工程验收的重要依据，为工程验收提供直观、可靠的证据。

4. 技术交流：隐蔽影像资料可以用于技术交流和培训，提高施工人员的技术水平。

三、工程施工隐蔽影像资料的拍摄要点1. 隐蔽工程部位：对钢筋、混凝土、管道、电气线路等隐蔽工程部位进行拍摄，确保拍摄到关键部位。

2. 关键工序：对施工过程中的关键工序进行拍摄，如钢筋绑扎、混凝土浇筑、管道安装等。

3. 特殊工艺：对特殊工艺进行拍摄，如防水、保温、装饰等。

4. 施工环境：拍摄施工现场环境，如天气、温度、湿度等，为工程追溯提供依据。

5. 施工人员：拍摄施工人员操作过程，确保拍摄到施工人员的操作细节。

四、工程施工隐蔽影像资料的管理1. 归档：将拍摄好的隐蔽影像资料进行整理、分类、归档，确保资料完整、有序。

2. 保存：采用电子、纸质等多种方式保存隐蔽影像资料，确保资料长期有效。

3. 查阅：对隐蔽影像资料进行定期查阅，确保资料的真实性和有效性。

4. 更新：在施工过程中，根据实际情况对隐蔽影像资料进行更新，确保资料与实际施工相符。

工程施工隐蔽影像资料在工程质量监管、工程追溯、工程验收等方面具有重要作用。

施工单位应重视隐蔽影像资料的拍摄、管理和使用，确保工程质量，提高工程管理水平。

第2篇一、隐蔽影像资料的定义工程施工隐蔽影像资料是指在工程建设过程中，对隐蔽工程部位、关键环节、特殊工艺等进行的摄影或摄像记录。

这些隐蔽工程部位通常指不易直接观察到的部位，如管道、线路、电缆等。

工程影像资料收集整理说明.为切实加强阳信高速公路土建2标建立工程的施工管理水平，提升工程实体质量，反映工程质量验收资料和现场实物质量的一致性，在整个工程的施工阶段，应采用拍照、摄像等方式记录隐蔽工程及关键性工序的施工过程，并形成一套完整的影像资料和电子文件。

一、影像资料收集容和质量要求1、工序检查验收所拍摄的影像资料应能全面的记录整个施工全过程的质量状况，所有的隐蔽工程验收及关键工序都应该按检验批拍摄留存影像资料，每个拍摄部位至少应有一张全面反映质量验收和控制情况的照片。

2、平安质量问题及处理结果施工过程中发现的平安质量问题及处理过程进展拍摄记录，作为验收的凭证，发现问题、整改问题影像资料要做到前后闭合。

3、与设计不符的地质对施工过程中出现的与设计文件不相符的地质情况应及时予以拍摄记录，作为工程变更和索赔的依据。

4、动态影像资料的收集对于施工过程中的每道同类工序应至少收集一套具有代表性的施工及检测全过程的动态影像资料5、科研及新材料、新构造、新工艺在工程上的运用拍摄的影像资料能全面反映新技术、新工艺及科研工程在工程上的运用情况。

6、拍摄数量及质量要求数量上要求对规定的每个拍摄部位至少应该有一全面反映质量验收和控制状况的工程照片、当某一隐蔽工程部位一照片不能完全反映现场实际质量情况时应当提供多不同角度拍摄的照片。

所拍摄的照片要求清晰、里程连续，能够真实、有效、全面的反映具体工序真实情况，照片要有鲜明的特点突出主题，当采集容需要计量、测量时、应使用器具及标尺进展拍摄记录，标尺设置要准确。

二、隐蔽工程影像资料收集部位1、土石方路基工程（1）路基清表前的原地面全貌；（2）清表后填前碾压完成后检测；（3）特殊路基处理前后全貌；（4）每层路基碾压完成后试验检测；（5）土工合成材料每层铺设完成后检测；（6）挖方段每级边坡成型后拍摄。

2、防排水工程（1）基坑开挖验收合格后基坑底面一〔如需换填，那么换填前后各一〕根底钢筋安装完成后检测一（2）根底成品〔完成后被覆盖〕外观检测一（3）墙背回填每层一3、涵洞工程（1）基坑开挖验收合格后一〔如需换填，那么换填前后各拍一〕基地垫层施工完检测一（2）根底钢筋安装完检测一（3）根底混凝土施工完成品检验一（4）根底及边墙施工缝处理各一（5）防水施工完边墙及涵顶各一（6）涵背回填每侧每层一4、桥梁工程（1）扩大根底开挖整平后检测一〔如需换填，那么换填前后各拍一〕（2）钻〔挖〕孔桩成孔孔深验收一（3）桩基钢筋笼加工完验收一（4）桩基钢筋笼入孔现场一（5）桩基钢筋笼现场套筒安装细部一（6）桩基混凝土浇筑现场一（7）桩基破完桩头检测验收一（8）承台〔系梁〕钢筋安装完检测一（9）承台〔系梁〕顶面接茬筋及凿毛处理一（10）墩台身钢筋安装完检测一（11）盖梁〔台帽〕钢筋安装完检测一（12）挡块钢筋安装完检测一（13）垫石钢筋安装完检测一（14）梁板预制腹板钢筋安装完检测一（15）预应力梁板管道安装完检测一（16）梁板顶板钢筋安装完检测一（17）梁板拉现场全貌一及最终拉数据。

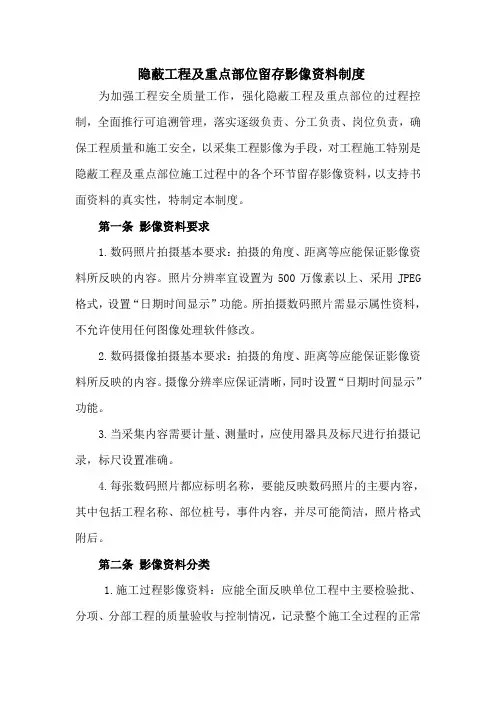

隐蔽工程及重点部位留存影像资料制度为加强工程安全质量工作，强化隐蔽工程及重点部位的过程控制，全面推行可追溯管理，落实逐级负责、分工负责、岗位负责，确保工程质量和施工安全，以采集工程影像为手段，对工程施工特别是隐蔽工程及重点部位施工过程中的各个环节留存影像资料，以支持书面资料的真实性，特制定本制度。

第一条影像资料要求1.数码照片拍摄基本要求：拍摄的角度、距离等应能保证影像资料所反映的内容。

照片分辨率宜设置为500万像素以上、采用JPEG 格式，设置“日期时间显示”功能。

所拍摄数码照片需显示属性资料，不允许使用任何图像处理软件修改。

2.数码摄像拍摄基本要求：拍摄的角度、距离等应能保证影像资料所反映的内容。

摄像分辨率应保证清晰，同时设置“日期时间显示”功能。

3.当采集内容需要计量、测量时，应使用器具及标尺进行拍摄记录，标尺设置准确。

4.每张数码照片都应标明名称，要能反映数码照片的主要内容，其中包括工程名称、部位桩号，事件内容，并尽可能简洁，照片格式附后。

第二条影像资料分类1.施工过程影像资料：应能全面反映单位工程中主要检验批、分项、分部工程的质量验收与控制情况，记录整个施工全过程的正常质量状况。

2.安全质量问题与整改影像资料：施工检查中发现安全质量问题或施工异常情况的处理过程进行拍摄记录，作为验收凭证，做到整改结果必须与设计相一致。

3.变更设计影像资料：对施工过程中出现的异常工程地质条件、地下障碍物等情形时，应及时予以拍摄记录，作为工程变更和索赔的依据。

4.“四新”影像资料：对反映新工艺、新材料、新设备、新方法在工程中的运用情况以及重要结构部位、重大节点控制状况进行全面拍摄记载。

第三条影像资料采取时间1.工程建设过程影像资料应与工程建设进度同步形成，用数码相机、摄像机实地拍摄，真实、全面反映现场工程安全质量实际情况。

2.隐蔽工程和重点部位必须在工程隐蔽前或施工过程当中采集数码照片。

第四条影像资料收集管理1.影像资料由现场质量验收人员和技术主管负责采集，并详细记录相关信息，保证与施工日志文字信息、质量验收记录相互印证。

关于采集隐蔽工程施工照片资料的实施意见（试行）为切实规范江阴天力燃气有限公司燃气管道工程施工管理，提升工程实体质量，根据2014年11月4日董事会召集关于档案管理讨论会议在工程档案中加入影像图片资料的要求，请施工单位采用拍照方式记录隐蔽工程施工过程，并形成一套完整的照片资料。

现就照片资料的采集、管理、归档提出如下实施意见：一、工程需要采集施工数码照片的部位及工序（1）管道预留头、三通、弯头处；（2）与其它管线交叉及采取防护措施的部位；（3）管位变化处；（4）定向穿越出入土点，碰通处；（5）沟槽深度、沟内填砂（6）地形地貌二、采集要求1、管道预留头、三通、弯头处数码照片资料采集照片资料应能反映管道预留头、主管道三通及弯头处在管沟中的位置，应在预留头、三通、弯头下沟后拍照。

2、与其它管线交叉及采取防护措施的部位数码照片资料采集需反映套管等保护措施与其它设施的相对位置，否则决算中不予承认。

3、管位变化处数码照片资料采集如果管位偏离设计管位，需反映偏离原因如设计管位上的障碍物等。

4、定向穿越出入土点，碰通处数码照片资料采集重点反映以下几个要素：（1）反映出入土处管头是否有变形，划伤情况；（2）反映穿越管与直埋管连接情况，新建管道与原有管道碰通情况。

5、沟槽深度、沟内填砂重点反映以下几个要素：（1）反映沟槽深度，市政道路每一百米至少拍一张，小区工程每幢楼前埋地管至少拍2张照片；（2）沟内填砂完毕后拍照。

6、地形地貌反映工程完工后管道所在位置地表情况，工程起点及终点各拍一张照片。

三、采集设备各施工单位必须自行购置数码相机等摄像设备。

分辨率不得小于800万像素，所拍摄照片必须能清楚显示尺寸刻度、标志等细节。

四、照片资料收集管理隐蔽工程及关键性工序施工照片资料由施工单位负责采集，照片资料文件名称要简洁、清晰，按日期编辑，并刻成光盘。

施工单位在该工程施工完毕后，验收前三天内将照片资料统一刻盘，工程项目经理、监理人员必须对光盘资料进行审核，审核后夹入竣工资料中。

石家庄市城市建设投资控股集团有限公司建设项目隐蔽工程验收影像记录实施办法第一章 总则第一条 为了更有效地控制工程质量，确保工程结构安全，依据河北省《建筑工程资料管理规程》(DB13(J)/T145—2012)规定：隐蔽工程验收记录增加影像资料要求，为切实加强建设工程施工管理，提升工程实体质量，反映工程质量验收资料和现场实体质量的一致性，凡是本公司投资建设的房屋建筑工程及市政基础设施工程在施工期间涉及到结构安全的隐蔽工程在进行隐蔽验收时，根据工程进展的不同阶段，应采用拍照、摄像等方式记录隐蔽工程验收过程，并形成一套完整的影像资料。

现就影像资料的采集、管理、归档提出如下实施意见，施工单位及现场监理机构必须按照有关要求分别留取影像记录并进行归档保存和移交。

第二章 适用范围第二条 本公司投资新建、改建、扩建的房屋建筑工程，包括工业与民用建筑工程；第三条 本公司投资新建、改建、扩建的市政基础设施工程，包括市政道路、桥涵、市政管线沟渠、照明、园林景观、交通设施、广场工程等。

第三章 影像拍摄设备及拍摄格式、质量标准第四条 拍摄设备：数码摄像机、数码相机、具备拍摄功能的手机（影像应清晰可辨）；第五条 拍摄格式：视频格式可采用mpeg、mpeg2、mov、avi、WMV，照片格式可采用JPEG；第六条 拍摄质量：格式分辨率不低于640×480像素，照片分辨率不低于1024×768，且视频与照片拍摄的隐蔽工程验收内容必须清晰可辨。

第四章 需拍摄影像记录的隐蔽工程分类第七条 房屋建筑工程：桩基础中灌注桩的钢筋笼、孔深及孔径检测、打入桩的桩体、基坑（槽）、梁、板、柱、剪力墙等的钢筋、预埋管线、混凝土，电气接地装置；第八条 市政公用工程第八条第一款.道路工程：路基填方（每一回填层）、路面面层以下的各结构层，混凝土路面的钢筋第八条第二款.市政管线工程：沟槽基坑、井基础、井室砌体、管道及管道接头、防腐工程、电力隧道锚喷衬砌、沟槽基坑填土（要求每层验收进行影像拍摄）；第八条第三款.桥涵工程：桩基础、基坑、承台基础、梁、柱、塔、预应力构造、锚固构造、预埋件、基坑回填土、锥坡；第八条第四款.照明及交通设施工程：预埋管线沟槽、管线接头、井体、灯杆基础、标志及信号灯杆基础，电气接地装置；第八条第五款.园林景观工程：基坑、基础、梁、板、柱、预埋件、预埋管线；第八条第六款.广场工程：地基、基础、基层、预埋件、预埋管线。

隐蔽工程验收影像资料留取实施细则为保证重要隐蔽工程影像资料留置的科学性与规范性，经公司领导研究，结合各项目实际情况，制定出关键分部分项隐蔽工程影像资料留置的最基本要求：一、地基与基础工程隐蔽影像留存要求：1．土方开挖与基础施工1-1．基坑开挖完成验槽照片；1-2．桩基完成截桩照片；1-3．垫层施工完成照片；1-4．基础钢筋绑扎完成照片；1-5．基础商砼浇筑完成照片。

土方开挖与基础施工影像资料留取数量要求：分栋留取（含地下车库与商业），每栋留取一组。

2．地下防水施工2-1．水泥砂浆找平层完成并清理干净后照片；2-2．基层刷完冷底子油后的照片2-3．附加层铺贴后的照片；2-4．防水卷材一道设防、二道设防铺贴完后的照片；2-5．卷材铺贴完后闭水试验照片；2-6．钢筋网片保护层施工照片或者地下室外墙保温泡沫板施工照片。

地下防水影像资料留取数量要求：所有建筑物地下部分，全数全范围留取。

3．土方回填施工3-1．回填前基底压实照片；3-2．分层压实回填照片，层层拍照（自回填建筑物±0处用卷尺向下量取每步高度，虚铺厚度不大于500mm，或按相关规范执行）；3-3．回填完成照片。

土方回填影像资料留取数量要求：各建筑物回填土周围四面各取一处留取，每栋建筑物留存四组完整回填土施工影像资料。

二、主体工程隐蔽影像资料留存要求：1．混凝土结构1-1．首层墙、柱、梁、板钢筋绑扎完成照片（照片中应显示出水电预埋部分）；1-2．首层结构混凝土浇筑完毕照片；1-3．每隔3层留置该作业层隐蔽前的钢筋绑扎照片（照片中应显示出水电预埋部分）；1-4．结构件中柱截面发生变化、纵向钢筋配筋发生变化时，均应在接点处留置影像资料；1-5．主体结构屋顶层墙、柱、梁、板钢筋绑扎完成照片（照片中应显示出水电预埋部分）；1-6．主体结构屋顶结构混凝土浇筑完成照片。

主体结构施工影像资料留取数量要求：每栋单体建筑均需按上述流程要求留取，且每个楼层留影面积不小于该层建筑面积的20%。

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定：工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检查验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐蔽工程影像资料的采集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位：视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。

隐蔽工程检查验收及影像资料的收集1、隐蔽工程的定义指建筑物、构筑物在施工期间将建筑材料或构配件埋于物体之中后被覆盖外表看不见的实物。

如地基及基础、路基填筑、隧道支护、钢筋、水电管线敷设、设备基础、电缆保护管槽等分部分项工程。

2、隐蔽工程范围《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》的规定: 工程开工前，监理单位组织施工单位按照施工图设计和验标要求，结合工程实际和施组安排提前划分单位工程、分部工程、分项工程，制定编号、建立台账。

监理单位按照验标和《监理实施细则》确定的需进行旁站监理的隐蔽工程部位和内容，书面通知施工单位需进行隐蔽工程检查验收范围。

隐蔽工程检查验收范围可以结合旁站监理的相关内容制定。

3、隐蔽工程检查验收程序隐蔽工程检杳验收程序4、隐蔽工程影像资料的采集、留存、上报隐蔽工程影像资料分图像、视频两种格式。

其中：隐蔽工程图像资料采集范围为全部隐蔽工程；隐蔽工程视频资料采集范围为重要隐蔽工程的关键部位。

隐蔽工程影像资料的采集、留存、上报的要求见下表。

隐敝工程影像资料的米集、留存、上报汇表注：具备上传铁路工程管理平台条件的项目，应自拍摄之日起于七日内上传平台中的隐蔽工程影像资料管理系统，施工单位负责隐蔽工程图像资料的上传工作、监理单位负责重要隐蔽工程的关键部位视频资料的上传工作，并报工程建设指挥部影像资料专（兼）职管理人员归档。

《铁路建设项目隐蔽工程影像资料管理实施细则（暂行）》规定的关键部位:视频采集范围5、隐蔽工程检查视频采集程序隐蔽工程视频采集留存是加强隐蔽工程质量控制和责任追溯的重要手段，监理人员要充分重视视频采集对保障工程质量的重要作用，由监理站负责各监理项目的隐蔽工程视频采集留存工作。

①施工单位自检合格并报检后，现场监理工程师首先对自检资料和必要的检查资料进行检查，合格后对自检资料和必要的检查资料进行视频采集，同时复述检查的内容和结果，并确定现场检查的时间。

②现场监理工程师按时到场后，各单位的检验人员应集中站于标识牌附近，施工、监理单位检查人员在标识牌上签字，需建设、设计单位参加的，参加人员也应在标识牌上签字。
