探析电力变压器的高压试验方法摘要：本文首先分析了电力变压器高压试验影响因素，然后介绍了电力变压器高压试验的内容，最后阐述了电力变压器高压试验的安全设计方法。
关键词：电力变压器；高压试验；设计中图分类号：f407.61 文献标识码：a 文章编号：1电力变压器高压试验影响因素分析1.1湿度和温度1.1.1湿度。
空气的湿度会影响试验数据的准确性。
因为测量的数据不可能通过一次试验就可以结束，需要反复测验，拿出数据跟历史数据或标准数据做比较，空气的湿度越大，测量的结果就越不准确，因此湿度是影响高压试验的一个主要原因之一。
1.1.2温度。
温度对试验的影响主要来自变压器的材料对温度的敏感度。
由于变压器的材料是绝缘性的，温度越高绝缘性能就越差，导致绝缘电阻阻值降低。
其原理如下：1）分子和离子的无规则运动。
分子的无规则运动的主要原因之一就是温度的影响，温度越高，分子运动越剧烈。
同样作为微观角度的离子，在绝缘电阻中也会随着温度的升高而运动加快。
电阻极性增大，阻值降低。
2）水分溶解。
绝缘电阻中存在的水分将伴随着温度的升高而溶解电阻内部物质使其电阻变小。
1.2升压速度泄漏电流是受潮后通过的电流，泄漏电流的产生是与空气温度、湿度、电压、绝缘子表面的杂质等共同作用的结果。
那么，升压速度到底对泄漏电流有没有影响？实际上，升压速度对泄漏电流是有一定影响的。
经过大量的测量研究表明，泄漏电流的实际测量在升压速度的影响下和理论值会有一定的差别，尤其是在大容量的变压器中，这种差别会更加明显。
2电力变压器高压试验的内容2.1绝缘电阻的测量在电力变压器高压试验中，绝缘电阻的测量是最为方便、简单的预防性试验。
在变压器的绝缘电阻的测量中，绝缘的整体受潮程度、过热老化程度、污秽情况等都可以同绝缘电阻的大小反映出来。
以1台高压测电压110kv、容量31500kva变压器的绝缘电阻测量为例，绝缘的吸收比与温度变化有着密切的联系，当温度达到35℃以上时，干燥绝缘的吸收比达到极限后开始下降，而受潮绝缘的吸收比则会发生不规则的变化情况。
研究 10kV 变压器高压试验中存在的问题和处理技术摘要：为了避免试验故障，在开展高压试验前，试验设计者要从变压器本身的情况出发，首先对变压器的设备结构、运行原理及工作条件进行充分了解，并以变压器具体的运行流程来设计整个高压试验的流程，保证试验的环环相扣，同时将更多精力投入到试验的安全性上，为变压器的诊断工作奠定良好的基础。
本文就对10kV变压器高压试验中存在的问题和处理技术有关内容进行分析。
关键词：10kV变压器；高压试验；问题处理1分析10kV变压器高压试验存在的问题1.1温度的影响因素在高压试验工作中，温度是重要影响因素，会对试验结构有着直接影响作用，如果温度对过程形成影响，会对结构造成巨大偏差。
1.2电压极性因素电压的极性对高压试验中变压器的绝缘试验也有很大的影响。
根据电渗现象，工作中变压器的绝缘层如出现受潮状况，绝缘层会在水的电解作用下显示出正电荷，此时，如果将正极性电压增加在变压器绕组上时，绝缘层中的水分子由于受到排斥，会渗透到变压器外部，造成变压器内部的泄露电流减小；如果将负极性电压增加在变压器绕组上时，变压器内部水分子被吸收，会造成变压器内部的泄露电流增大。
1.33升压速度问题及处理方法总结以往的变压器试验可得出，针对变压器极易出现电流泄露这一特性，其主要受到升压速度的影响。
升压速度会对试验结果产生影响，特别是在高压环境下，变压器试验过程中出现电流泄露的可能性较大，这种情况不仅无法保障试验结果的有效性，同时所产生的危险系数较高。
1.4变压器铁芯接地开展10kV变压器高压试验前，需要进行接地处理，避免铁芯未能接地会给试验精度造成不利影响，铁芯接地不仅影响变压器绝缘测试，而且对其他设备也有一定的影响。
例如在高压试验中，如果铁芯不接地，则会降低变压器的绝缘电阻的吸收率，对变压器进行绝缘，导致变压器的温度升高，泄漏电流会增加测量结果。
2处理技术的分析2.1温度问题的解决试验过程中，首先就是要对试验过程进行方案制定，然后根据方案进行绝缘试验工作，将温度控制一定规范中，使其符合相关标准，严格避免发生温差，导致测量出现很大误差情况，实现这一工作也可以安装监控状况来实现，从而形成更好效果。

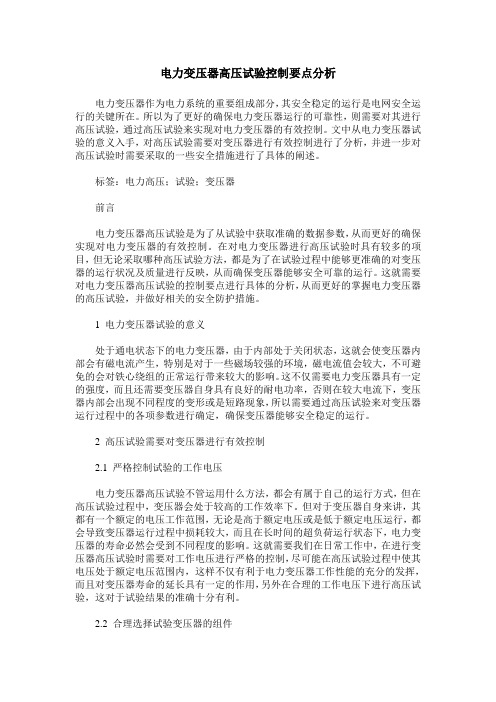

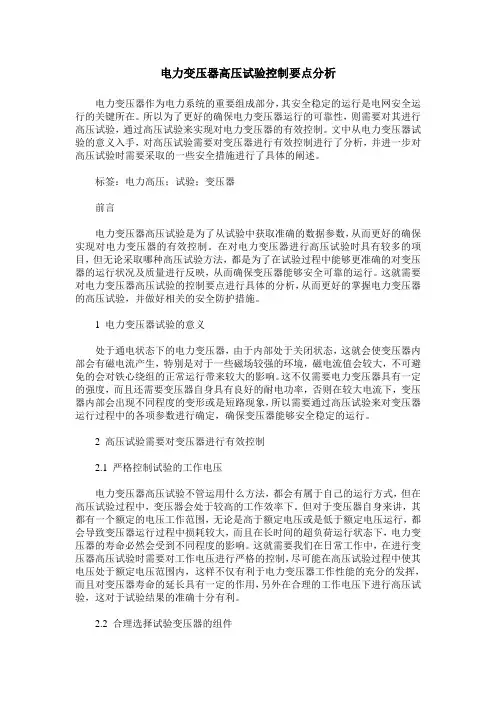

电力变压器高压试验控制要点分析电力变压器作为电力系统的重要组成部分，其安全稳定的运行是电网安全运行的关键所在。
所以为了更好的确保电力变压器运行的可靠性，则需要对其进行高压试验，通过高压试验来实现对电力变压器的有效控制。
文中从电力变压器试验的意义入手，对高压试验需要对变压器进行有效控制进行了分析，并进一步对高压试验时需要采取的一些安全措施进行了具体的阐述。
标签：电力高压；试验；变压器前言电力变压器高压试验是为了从试验中获取准确的数据参数，从而更好的确保实现对电力变压器的有效控制。
在对电力变压器进行高压试验时具有较多的项目，但无论采取哪种高压试验方法，都是为了在试验过程中能够更准确的对变压器的运行状况及质量进行反映，从而确保变压器能够安全可靠的运行。
这就需要对电力变压器高压试验的控制要点进行具体的分析，从而更好的掌握电力变压器的高压试验，并做好相关的安全防护措施。
1 电力变压器试验的意义处于通电状态下的电力变压器，由于内部处于关闭状态，这就会使变压器内部会有磁电流产生，特别是对于一些磁场较强的环境，磁电流值会较大，不可避免的会对铁心绕组的正常运行带来较大的影响。
这不仅需要电力变压器具有一定的强度，而且还需要变压器自身具有良好的耐电功率，否则在较大电流下，变压器内部会出现不同程度的变形或是短路现象，所以需要通过高压试验来对变压器运行过程中的各项参数进行确定，确保变压器能够安全稳定的运行。
2 高压试验需要对变压器进行有效控制2.1 严格控制试验的工作电压电力变压器高压试验不管运用什么方法，都会有属于自己的运行方式，但在高压试验过程中，变压器会处于较高的工作效率下。
但对于变压器自身来讲，其都有一个额定的电压工作范围，无论是高于额定电压或是低于额定电压运行，都会导致变压器运行过程中损耗较大，而且在长时间的超负荷运行状态下，电力变压器的寿命必然会受到不同程度的影响。
这就需要我们在日常工作中，在进行变压器高压试验时需要对工作电压进行严格的控制，尽可能在高压试验过程中使其电压处于额定电压范围内，这样不仅有利于电力变压器工作性能的充分的发挥，而且对变压器寿命的延长具有一定的作用，另外在合理的工作电压下进行高压试验，这对于试验结果的准确十分有利。

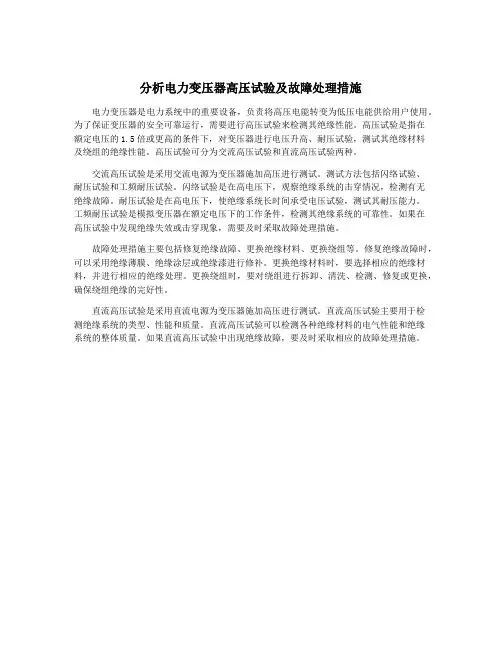

分析电力变压器高压试验及故障处理措施
电力变压器是电力系统中的重要设备，负责将高压电能转变为低压电能供给用户使用。
为了保证变压器的安全可靠运行，需要进行高压试验来检测其绝缘性能。
高压试验是指在
额定电压的1.5倍或更高的条件下，对变压器进行电压升高、耐压试验，测试其绝缘材料
及绕组的绝缘性能。
高压试验可分为交流高压试验和直流高压试验两种。
交流高压试验是采用交流电源为变压器施加高压进行测试。
测试方法包括闪络试验、
耐压试验和工频耐压试验。
闪络试验是在高电压下，观察绝缘系统的击穿情况，检测有无
绝缘故障。
耐压试验是在高电压下，使绝缘系统长时间承受电压试验，测试其耐压能力。
工频耐压试验是模拟变压器在额定电压下的工作条件，检测其绝缘系统的可靠性。
如果在
高压试验中发现绝缘失效或击穿现象，需要及时采取故障处理措施。
故障处理措施主要包括修复绝缘故障、更换绝缘材料、更换绕组等。
修复绝缘故障时，可以采用绝缘薄膜、绝缘涂层或绝缘漆进行修补。
更换绝缘材料时，要选择相应的绝缘材料，并进行相应的绝缘处理。
更换绕组时，要对绕组进行拆卸、清洗、检测、修复或更换，确保绕组绝缘的完好性。
直流高压试验是采用直流电源为变压器施加高压进行测试。
直流高压试验主要用于检
测绝缘系统的类型、性能和质量。
直流高压试验可以检测各种绝缘材料的电气性能和绝缘
系统的整体质量。
如果直流高压试验中出现绝缘故障，要及时采取相应的故障处理措施。
电力变压器高压试验及故障处理电力变压器是电力系统中非常重要的设备，它们被广泛用于升压、降压、分配和传输电能。
在变压器的运行过程中，高压试验是至关重要的一个环节，它可以有效地发现潜在的故障和提高设备的可靠性。
本文将介绍电力变压器的高压试验及相关的故障处理方法。
一、电力变压器的高压试验高压试验是指在变压器运行之前对其进行的一种耐压性测试。
通过高压试验可以检测变压器绝缘系统是否完好，以及是否存在局部放电、绝缘老化等问题。
在高压试验中，通常会采用交流耐压试验和雷电冲击试验。
1. 交流耐压试验交流耐压试验是指在高压下对变压器绝缘系统进行持续的交流电压加载。
试验过程中，将变压器的高压绕组和低压绕组分别接于耐压设备的高压端和低压端，然后加以一定的交流电压，通常为额定电压的2.5倍。
试验的持续时间通常为数分钟至数十分钟不等，其目的是检测变压器的绝缘系统能否耐受额定工作电压的2.5倍电压的持续加载。
如果试验顺利通过，则表明变压器的绝缘系统完好，可以投入运行。
2. 雷电冲击试验雷电冲击试验是指在高压下对变压器绝缘系统进行一次短暂的、高能量的脉冲电压加载。
试验过程中，利用雷电仿真测试设备对变压器绝缘系统进行一次雷电冲击模拟试验，以检测其能否耐受来自雷电的瞬时高能量冲击。
如果试验通过，则表明变压器的绝缘系统能够在雷电冲击下正常运行。
在进行高压试验时，有时会出现一些故障问题，需要及时进行处理。
下面我们将介绍一些常见的高压试验故障及处理方法。
1. 局部放电局部放电是指在绝缘材料中发生的局部放电现象，通常表现为微小的闪络和声响。
局部放电可能导致绝缘材料的老化和破坏，严重影响绝缘系统的可靠性。
在高压试验中，如发现局部放电现象，应立即停止试验，并对变压器进行详细的检查。
通常需要使用特殊的探测设备对变压器绝缘系统进行定位和评估，以找出局部放电的具体位置和原因。
一旦确定局部放电的位置和原因，必须采取针对性的措施进行修复和处理，以保证变压器的可靠运行。
变压器试验中存在的问题及应对方法电力能源是我国社会经济发展过程中非常重要的一项支柱性产业，在科学技术快速发展的背景下，电力变压器技术得到了快速提升，并在电力事业发展中扮演着十分重要的角色。
变压器试验是检测变压器检修与维护效果的有效手段，通过试验数据来分析变压器在电力系统中运行的稳定性，这样才能保障电力系统的安全、平稳运行。
标签：变压器；试验；存在问题；应对方法1 变压器试验的影响因素影响变压器试验的因素主要表现在以下四个方面：其一，测量精度不高。
电阻测量是变压器试验的重要环节，测量精度直接影响着测量的准确性，导致测量精度不高的因素主要有仪表精度低、接线错误等等，与此同时，温度测量不准确、电路接触不良、电流不稳定等因素也在很大程度上影响着电阻测量精度，这都会对变压器试验结果产生不利影响；其二，试验人员的职业素养不高。
变压器在试验的过程中需要随时记录数据和结果，若是试验人员责任感不强，在试验的过程中很可能遗忘细节亦或是未记录试验经过，最终导致变压器二次试验结果存在误差，若是测试工作者未严格根据规定操作二次回检，就会对变压器的稳定运行带来很大的风险，甚至影响电力系统的平稳运行；其三，变压器试验环境条件不达标。
如果变压器试验工作者长期在高压的环境下工作，在加上试验环境不达标，会大大降低操作的精确度，为变压器的试验工作埋下了很大的安全隐患；其四，绝缘体老化。
变压器在长期运行的过程中，没有得到及时保养，很容易导致绝缘体老化，直接降低了变压器的使用性能，对变压绝缘性、引线和有关设备产生极为不利的影响。
2 变压器试验中常见的问题及应对方法2.1 在变压器油中溶气预防性测试会发生总烃、氢、乙炔超标的问题如果发现总烃、氢、乙炔超标，可以通过以下几种方法进行处理。
首先运用三比值的方法来针对设备故障的类型进行判断，并且根据超标或者未超标的情况进行分析。
如果情况非常严重，则必须要针对变压器进行脱气处理，检查变压器的吊芯。
电力变压器高压试验方法及故障处理发布时间：2022-11-11T07:09:21.787Z 来源：《新型城镇化》2022年21期作者：杨永涛包旺宁[导读] 现阶段，我国城市化发展进程不断加快，人们对电力方面的使用需求也在不断上升，而这也在一定程度上为电力企业保证电力系统运行可靠提出了更严格的要求。
在电力系统中，变压器作为其中一部分重要组成，对其进行高压试验具有一定的现实意义，通过试验查找其中存在的故障问题，并针对问题提出风险控制策略，更好地巩固电力企业在社会发展中的重要地位。
国网庆阳供电公司甘肃庆阳 745000摘要：随着电网覆盖面积的逐步扩大，电力变压器的数量也在随之增多，发电厂发出的电能通过高压电线传输到各个地区，再通过电力变压器变压传输到千家万户，变压器在电力能源传输中发挥着至关重要的作用，深入探讨电力变压器高压试验方法和故障处理措施，有利于及时发现并排除变压器中潜在的安全隐患，切实保障电力变压器运行的安全与稳定，大大降低由于电力系统故障带来的经济损失，从而为社会经济发展提供安全、稳定的电力能源。
关键词：高压试验；变压器试验；故障；措施引言现阶段，我国城市化发展进程不断加快，人们对电力方面的使用需求也在不断上升，而这也在一定程度上为电力企业保证电力系统运行可靠提出了更严格的要求。
在电力系统中，变压器作为其中一部分重要组成，对其进行高压试验具有一定的现实意义，通过试验查找其中存在的故障问题，并针对问题提出风险控制策略，更好地巩固电力企业在社会发展中的重要地位。
一、变压器高压试验基本条件变压器高压试验时，相关工作人员要严格执行变压器高压试验流程和有关规范，这样才能够保障试验出来结果的准确性。
电力变压器高压试验工作中可以选择在不同额定条件进行，要对额定条件所包含的运行条件科学合理提取与高效分析，这样才能够确保变压器试验检测的准确性。
1.1温度和湿度电力变压器高压试验工作如果是在室内开展，必须严格对实验室内的环境精确控制。

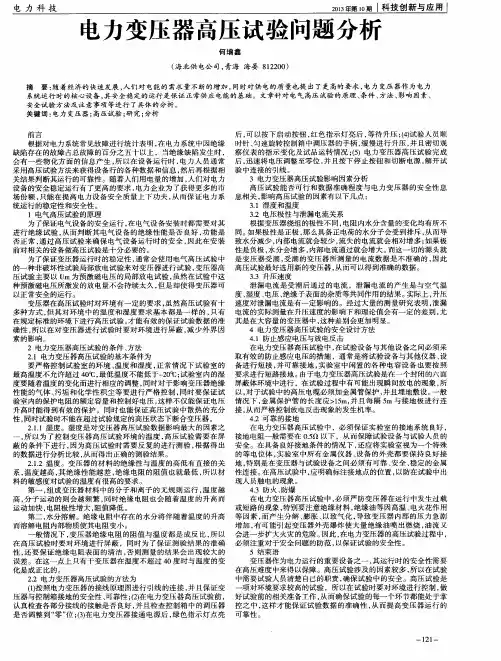

电力变压器高压试验问题分析
随着经济的快速发展，人们对电能的需求量不断的增加，同时对供电的质量也提出了更高的要求，电力变压器作为电力系统运行时的核心设备，其安全稳定的运行是保证正常供应电能的基础。
文章针对电气高压试验的原理、条件、方法、影响因素、安全试验方法及注意事项等进行了具体的分析。
标签：电力变压器；高压试验；研究；分析
前言
根据对电力系统常见故障进行统计表明，在电力系统中因绝缘缺陷存在的故障占总故障的百分之五十以上，当绝缘缺陷发生时，会有一些物化方面的信息产生，所以在设备运行时，电力人员通常采用高压试验方法来获得设备行的各种数据和信息，然后再根据相关结果判断其运行的可靠性。
随着人们用电量的增加，人们对电力设备的安全稳定运行有了更高的要求，电力企业为了获得更多的市场份额，只能在提高电力设备安全质量上下功夫，从而保证电力系统运行的稳定性和安全性。
1 电气高压试验的原理
为了保证电气设备的安全运行，在电气设备安装时都需要对其进行绝缘试验，从而判断其电气设备的绝缘性能是否良好，功能是否正常，通过高压试验来确保电气设备运行时的安全，因此在安装前对相关的设备做高压试验是十分必要的。
为了保证变压器运行时的稳定性，通常会使用电气高压试验中的一种非破坏性试验局部放电试验来对变压器进行试验，变压器高压试验主要以Um为预激磁电压的局部放电试验，虽然在试验中这种预激磁电压所激发的放电量不会持续太久，但是却使得变压器可以正常安全的运行。
变压器在高压试验时对环境有一定的要求，虽然高压试验有十多种方式，但其对环境中的温度和湿度要求基本都是一样的，只有在规定标准的环境下进行高压试验，才能有效的保证试验数据的准确性，所以在对变压器进行试验时要对环境进行屏蔽，减少外界因素的影响。
2 电力变压器高压试验的条件、方法
2.1 电力变压器高压试验的基本条件为
要严格控制试验室的环境、温度和湿度，正常情况下试验室的最高温度不允许超过40℃，最低温度不能低于-20℃；试验室内的湿度要随着温度的变化而进行相应的调整，同时对于影响变压器绝缘性能的气体、污垢和化学性积尘等要进
行严格控制，同时要保证试验室内的保护电阻的额定容量和控制好电压，这样不仅能保证电压升高时能得到有效的保护，同时也能保证高压试验中散热的充分性，同时试验时不能在超过试验规定的高压状态下断合变压器。
2.1.1 湿度。
湿度是对变压器高压试验数据影响最大的因素之一，所以为了控制变压器高压试验环境的温度，高压试验需要在屏蔽的条件下进行，因为高压试验时需要反复的进行测验，根据得出的数据进行分析比较，从而得出正确的测验结果。
2.1.2 温度。
变压器的材料的绝缘性与温度的高低有直接的关系，温度越高，其绝缘性能越差，绝缘电阻的阻值也就最低，所以材料的敏感度对试验的温度有很高的要求。
第一，组成变压器材料中的分子和离子的无规则运行，温度越高，分子运动的则会越频繁，同时绝缘电阻也会随着温度的升高而运动加快，电阻极性增大，阻值降低。
第二，水分溶解。
绝缘电阻中存在的水分将伴随着温度的升高而溶解电阻内部物质使其电阻变小。
一般情况下，变压器绝缘电阻的阻值与温度都是成反比，所以在高压试验时要对环境进行屏蔽，同时为了保证测验结果的准确性，还要保证绝缘电阻表面的清洁，否则测量的结果会出现较大的误差。
在这一点上只有干变压器在温度不超过40度时与温度的变化是成正比的。
2.2 电力变压器高压试验的方法为
（1）按照电力变压器的接线原理图进行引线的连接，并且保证变压器与控制箱接地的安全性、可靠性；（2）在电力变压器高压试验前，认真检查各部分接线的接触是否良好，并且检查控制箱中的调压器是否调整到“零”位；（3）在电力变压器接通电源后，绿色指示灯点亮后，可以按下启动按钮，红色指示灯亮后，等待升压；（4）试验人员顺时针、匀速旋转控制箱中调压器的手柄，缓慢进行升压，并且密切观察仪表的指示变化及试品运转情况；（5）电力变压器高压试验完成后，迅速将电压调整至零位，并且按下停止按钮和切断电源，解开试验中连接的引线。
3 电力变压器高压试验影响因素分析
高压试验能否可行和数据准确程度与电力变压器的安全性息息相关，影响高压试验的因素有以下几点：
3.1 湿度和温度
3.2 电压极性与泄漏电流关系
根据变压器绕组的极性不同，电阻内水分含量的变化均有所不同。
如果极性是正极，那么具备正电荷的水分子会受到排斥，从而导致水分减少，内部电流就会较少，流失的电流就会相对增多；如果极性是负极，水分会增多，内部电流通过就会增大。
而这一切的源头就是变压器受潮，受潮的变压器所测量的电流数据是不准确的，因此高压试验最好选用新的变压器，从而可以得到准确的数据。
3.3 升压速度
泄漏电流是受潮后通过的电流，泄漏电流的产生是与空气温度、湿度、电压、绝缘子表面的杂质等共同作用的结果。
实际上，升压速度对泄漏电流是有一定影响的。
经过大量的测量研究表明，泄漏电流的实际测量在升压速度的影响下和理论值会有一定的差别，尤其是在大容量的变压器中，这种差别会更加明显。
4 电力变压器高压试验的安全设计方法
4.1 防止感应电压与放电反击
在电力变压器高压试验中，在试验设备与其他设备之间必须采取有效的防止感应电压的措施，通常是将试验设备与其他仪器、设备进行短接，并可靠接地，实验室中闲置的各种电容设备也要按照要求进行短路接地。
由于电力变压器高压试验是在一个封闭的六面屏蔽体环境中进行，在试验过程中有可能出现瞬间放电的现象，所以，对于试验中的高压电缆必须加金属管保护，并且埋地敷设。
一般情况下，金属保护管的长度应>15m，并且每隔5m与接地极进行连接，从而严格控制放电反击现象的发生机率。
4.2 可靠的接地
在电力变压器高压试验中，必须保证实验室的接地系统良好，接地电阻一般需要在0.5Ω以下，从而保障试验设备与试验人员的安全。
在具备良好接地条件的情况下，还应将实验室视为一个特殊的等电位体，实验室中所有金属仪器、设备的外壳都要保持良好接地，特别是在变压器与试验设备之间必须有可靠、安全、稳定的金属性连接。
在高压试验中，应明确标注接地点的位置，以防在试验中出现人员触电的现象。
4.3 防火、防爆
在电力变压器高压试验中，必须严防变压器在运行中发生过载或短路的现象，特别要注意绝缘材料，绝缘油等因高温、电火花作用等因素，而产生分解、膨胀、以致气化，导致变压器内部的压力急剧增加，有可能引起变压器外壳爆炸使大量绝缘油喷出燃烧，油流又会进一步扩大火灾的危险。
因此，在电力变压器的高压试验过程中，必须注重对于安全问题的防范，以保证试验的安全性。
5 结束语
变压器作为电力运行的重要设备之一，其运行时的安全性需要在高压难度中来得以保障。
高压试验涉及的因素较多，所以在试验中需要试验人员清楚自己的职责，确保试验中的安全。
高压试验是一项对环境要求较高的试验，所以在试验时要对环境进行控制，做好试验前的相关准备工作，从而确保试验的每一个环节都能处于掌控之中，这样才能保证试验数据的准确性，从而提高变压器运行的可靠性。
