逻辑门电路符号(与门或门非门同或门异或门)
————————————————————————————————作者：————————————————————————————————日期：
逻辑门电路符号图(与门或门非门同或门异或门)
作者:佚名来源:本站原创点击数:25824 更新时间：2007年12月16日【字体：大中小】
《逻辑门电路符号图》
逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11.2与门真值表
A B Y
000
010
100
111。
标签：逻辑门符号
逻辑门符号

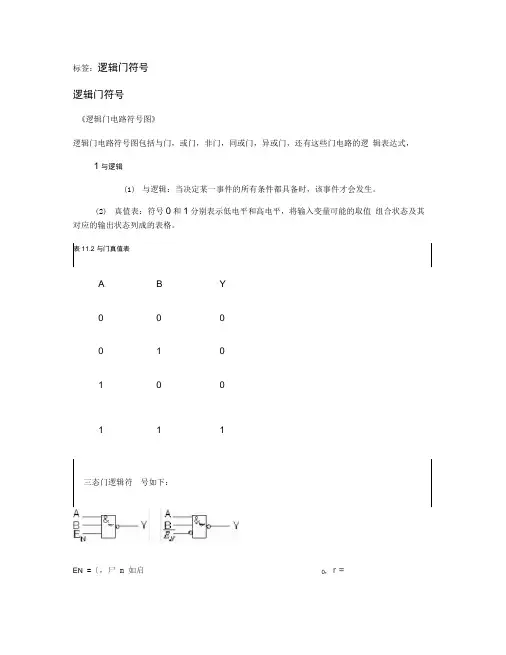

《逻辑门电路符号图》
逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11.2与门真值表
A B Y
000
010
100
111
三态门逻辑符号如下：
E N＝1，＝0，
E N＝0， Y为高阻状态＝1，Y为高阻状态
常用逻辑门电路符号：
与门与非
门非门（反相器）
/
或门或非
门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异，输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验正确。
OC与非门三态与非门
（外接集电极电 C="1"，＝0，
阻后） C="0"，高阻＝1，高阻
C=1，Y=A ＝0，Y=A
C=0，Y高阻＝1，Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类: 专业术语解释 | 来源: 转贴 | 【推荐给朋友】 | 【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。
数字逻辑电路中共8种：有与门,或...

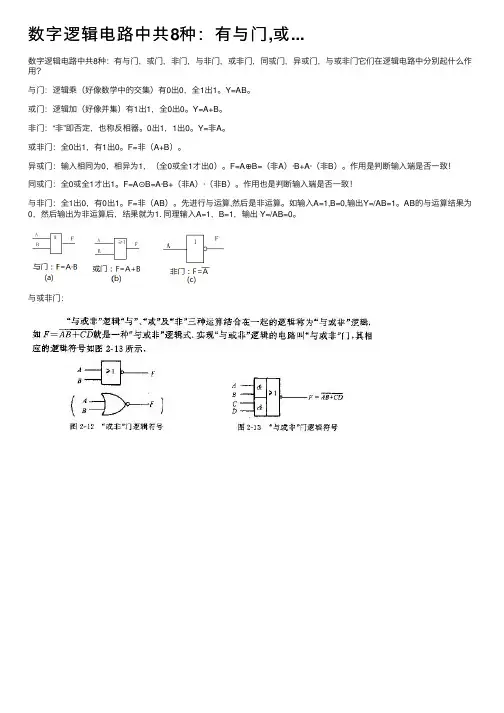

数字逻辑电路中共8种：有与门，或门，⾮门，与⾮门，或⾮门，同或门，异或门，与或⾮门它们在逻辑电路中分别起什么作⽤？
与门：逻辑乘（好像数学中的交集）有0出0，全1出1。
Y=AB。
或门：逻辑加（好像并集）有1出1，全0出0。
Y=A+B。
⾮门：“⾮”即否定，也称反相器。
0出1，1出0。
Y=⾮A。
或⾮门：全0出1，有1出0。
F=⾮（A+B）。
异或门：输⼊相同为0，相异为1，（全0或全1才出0）。
F=A⊕B=（⾮A）·B+A·（⾮B）。
作⽤是判断输⼊端是否⼀致！
同或门：全0或全1才出1。
F=A⊙B=A·B+（⾮A）·（⾮B）。
作⽤也是判断输⼊端是否⼀致！
与⾮门：全1出0，有0出1。
F=⾮（AB）。
先进⾏与运算,然后是⾮运算。
如输⼊A=1,B=0,输出Y=/AB=1。
AB的与运算结果为0，然后输出为⾮运算后，结果就为1. 同理输⼊A=1，B=1，输出 Y=/AB=0。
与或⾮门：。
第2章逻辑门内容提要：本章系统地介绍数字电路的基本逻辑单元—门电路，及其对应的逻辑运算与图形描述符号，并针对实际应用介绍了三态逻辑门和集电极开路输出门，最后简要介绍TTL集成门和CMOS集成门的逻辑功能、外特性和性能参数。

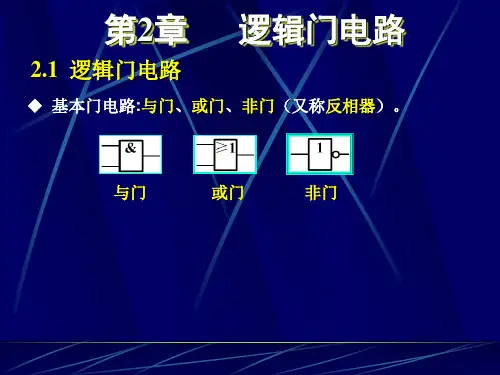

2.1 基本逻辑门导读:在这一节中，你将学习：⏹与、或、非三种基本逻辑运算⏹与、或、非三种基本逻辑门的逻辑功能⏹逻辑门真值表的列法⏹画各种逻辑门电路的输出波形在逻辑代数中，最基本的逻辑运算有与、或、非三种。
每种逻辑运算代表一种函数关系，这种函数关系可用逻辑符号写成逻辑表达式来描述，也可用文字来描述，还可用表格或图形的方式来描述。
最基本的逻辑关系有三种：与逻辑关系、或逻辑关系、非逻辑关系。
实现基本逻辑运算和常用复合逻辑运算的单元电路称为逻辑门电路。
例如：实现“与”运算的电路称为与逻辑门，简称与门；实现“与非”运算的电路称为与非门。
逻辑门电路是设计数字系统的最小单元。
2.1.1 与门“与”运算是一种二元运算，它定义了两个变量A和B的一种函数关系。
用语句来描述它，这就是：当且仅当变量A和B都为1时，函数F为1；或者可用另一种方式来描述数字电子技术2它，这就是：只要变量A 或B 中有一个为0，则函数F 为0。
“与”运算又称为逻辑乘运算，也叫逻辑积运算。
“与”运算的逻辑表达式为： F A B =⋅ 式中，乘号“．”表示与运算，在不至于引起混淆的前提下，乘号“．”经常被省略。
该式可读作：F 等于A 乘B ，也可读作：F 等于A 与B 。
逻辑与运算可用开关电路中两个开关相串联的例子来说明，如图2-1所示。
开关A 、B 所有可能的动作方式如表2-1a 所示，此表称为功能表。
如果用1表示开关闭合，0表示开关断开，灯亮时F =1，灯灭时F =0。
则上述功能表可表示为表2-1b 。
这种表格叫做真值表。
它将输入变量所有可能的取值组合与其对应的输出变量的值逐个列举出来。
它是描述逻辑功能的一种重要方法。
表2-1a 功能表由“与”运算关系的真值表可知“与”逻辑的运算规律为：00001100111⋅=⋅=⋅=⋅= 表2-1b “与”运算真值表图2-1 与运算电路第二章 逻辑门 3简单地记为：有0出0，全1出1。

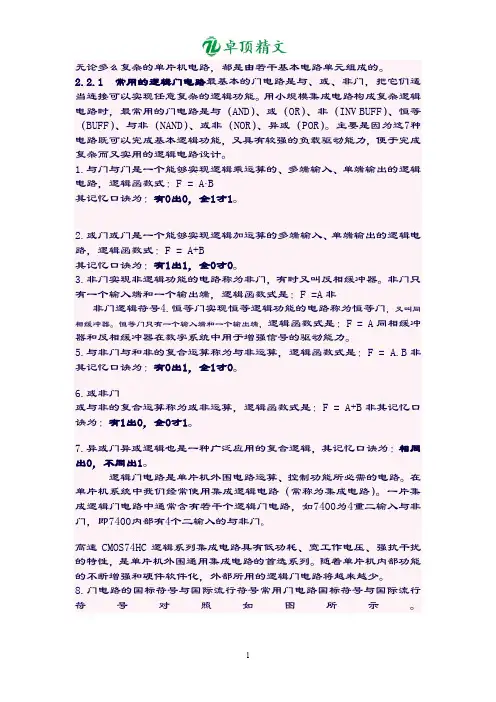

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（POR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。
3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。
6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
标签：逻辑门符号逻辑门符号《逻辑门电路符号图》逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1与逻辑(1)与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。
(2)真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。
表11.2 与门真值表AB Y000010100111三态门逻辑符号如下：E N =〔，尸m 如启0, r =E N = 0, Y为高阻状态A y与非非门（反相器）>1 &>1Y-A>1或门门或非与或非门=1, 丫为高阻状态与门门常用逻辑门电路符号:¥ ■/ +召 Y =A+B阻后一 ） C="0",高阻 :=1，高阻Y-AGB4、异或逻辑运算（半加运算）异或运算通常用符号"㊉"表示，其运算规则为:0㊉0=0 0同0异或，结果为 00㊉1 = 1 0同1异或，结果为11㊉0=1 1同0异或，结果为11㊉仁0 1同1异或，结果为0（外接集电极电C="1",Y-AB^CD =1 A B即两个逻辑变量相异，输出才为 1相同输岀为零，只有完全相同的两个字节抑或才会全为零 表示校验正确。
OC 与非门 三态与非门A B A B Cc uC=1 , Y=A C=0 , Y 高阻C=0 , Y 高阻系统分类：消费电子|用户分类：专业术语解释|来源：转贴| 友】|【添加到收藏夹】 该用户于2009/2/17 16:14:05 编辑过该文章=0, Y=AC=1 , Y ~A Y ~A【推荐给朋。
无论多么复杂的单片机电路，都是由若干基本电路单元组成的。
2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。
用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。
主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。
1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B其记忆口诀为：有0出0，全1才1。
2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。
3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。
非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。
恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。
5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。
6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。
7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。
逻辑门电路是单片机外围电路运算、控制功能所必需的电路。
在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。
一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。
高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。
异或门和同或门逻辑符号1. 引言在计算机科学和电子工程领域，逻辑门是实现数字电路的基本构建块。
其中，异或门（XOR gate）和同或门（XNOR gate）是两种常见的逻辑门类型。
它们在数字电路设计、计算机编程和信息处理中起着重要的作用。
本文将详细介绍异或门和同或门的原理、功能以及应用。
2. 异或门（XOR gate）异或门是一种具有两个输入和一个输出的逻辑门。
它的输出只有在两个输入中恰好一个为真时才为真，否则为假。
异或运算可以表示为⊕ 或⊻。
2.1 真值表下表是异或门的真值表：输入A 输入B 输出0 0 00 1 11 0 11 1 02.2 符号表示异或门可以使用多种符号进行表示，包括数学符号⊕、加号 + 或者箭头→。
2.3 布尔代数表达式异或运算也可以通过布尔代数表达式进行表示。
异或门的布尔代数表达式为：A ⊕ B。
2.4 逻辑电路图异或门可以用逻辑电路图表示。
下图是异或门的标准逻辑电路图：A -----\XOR ---- OB -----/3. 同或门（XNOR gate）同或门是一种具有两个输入和一个输出的逻辑门。
它的输出只有在两个输入相等时为真，否则为假。
同或运算可以表示为⊙ 或者≡。
3.1 真值表下表是同或门的真值表：输入A 输入B 输出0 0 10 1 01 0 01 1 13.2 符号表示同或门可以使用多种符号进行表示，包括数学符号⊙、圈加号⊕ 或者双箭头⇔。
3.3 布尔代数表达式同或运算也可以通过布尔代数表达式进行表示。
同或门的布尔代数表达式为：A ⊙ B。
.4逻辑电路图同或门可以用逻辑电路图表示。
下图是同或门的标准逻辑电路图：A -----\XNOR ---- OB -----/4. 异或门和同或门的应用异或门和同或门在数字电路设计、计算机编程和信息处理中有广泛的应用。
4.1 数字电路设计异或门和同或门是数字电路设计中最常用的逻辑门之一。
它们可以用来实现加法器、减法器、比较器等功能。
