墙体构造设计

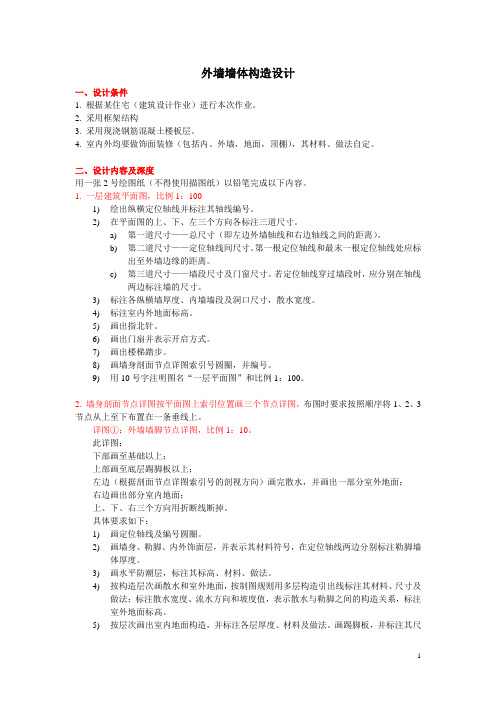

外墙墙体构造设计一、设计条件1. 根据某住宅（建筑设计作业）进行本次作业。

2. 采用框架结构3. 采用现浇钢筋混凝土楼板层。

4. 室内外均要做饰面装修（包括内、外墙，地面，顶棚），其材料、做法自定。

二、设计内容及深度用一张2号绘图纸（不得使用描图纸）以铅笔完成以下内容。

1. 一层建筑平面图，比例1：1001)绘出纵横定位轴线并标注其轴线编号。

2)在平面图的上、下、左三个方向各标注三道尺寸。

a)第一道尺寸——总尺寸（即左边外墙轴线和右边轴线之间的距离）。

b)第二道尺寸——定位轴线间尺寸。

第一根定位轴线和最末一根定位轴线处应标出至外墙边缘的距离。

c)第三道尺寸——墙段尺寸及门窗尺寸。

若定位轴线穿过墙段时，应分别在轴线两边标注墙的尺寸。

3)标注各纵横墙厚度、内墙墙段及洞口尺寸，散水宽度。

4)标注室内外地面标高。

5)画出指北针。

6)画出门扇并表示开启方式。

7)画出楼梯踏步。

8)画墙身剖面节点详图索引号圆圈，并编号。

9)用10号字注明图名“一层平面图”和比例1：100。

2. 墙身剖面节点详图按平面图上索引位置画三个节点详图，布图时要求按照顺序将1、2、3节点从上至下布置在一条垂线上。

详图①：外墙墙脚节点详图，比例1：10。

此详图：下部画至基础以上；上部画至底层踢脚板以上；左边（根据剖面节点详图索引号的剖视方向）画完散水，并画出一部分室外地面；右边画出部分室内地面；上、下、右三个方向用折断线断掉。

具体要求如下：1)画定位轴线及编号圆圈。

2)画墙身、勒脚、内外饰面层，并表示其材料符号，在定位轴线两边分别标注勒脚墙体厚度。

3)画水平防潮层，标注其标高、材料、做法。

4)按构造层次画散水和室外地面，按制图规则用多层构造引出线标注其材料、尺寸及做法；标注散水宽度、流水方向和坡度值，表示散水与勒脚之间的构造关系，标注室外地面标高。

5)按层次画出室内地面构造，并标注各层厚度、材料及做法。

画踢脚板，并标注其尺寸、做法。

标注室内地面标高。

墙体构造设计任务书题目：墙体构造设计依据下列要求，设计某建筑的墙身剖面节点大样。

一．设计条件今有一两层楼建筑物，条件如下：１、钢筋砼楼板２５厚１／２水泥砂浆面层，１２０厚预制钢筋混凝土楼板，１２厚混合砂浆顶棚。

楼板采用预应力空心楼板，横墙和梁支承楼板。

2、地面２５厚１／２水泥砂浆面层，８０厚Ｃ１０素混凝土垫层，素土夯实。

3、散水２０厚水泥砂浆面层，８０厚Ｃ１０混凝土垫层，素土夯实4、层高3.0米，外纵墙窗洞口高1.5米，窗下墙0.90米。

5、外纵墙为砖墙，厚370mm。

6、室内外高差为450mm，室内地坪层次分别为素土夯实，3：7灰土厚100mm，C10级素砼层厚80mm，水泥砂浆面层厚20mm。

二、设计内容要求沿外墙窗纵剖，直至基础，绘制墙身剖面。

重点绘制以下大样。

比例为1:10,注写图名及比例(1:10)。

1、散水、勒脚和地坪构造１）画出墙身、散水、勒脚、防潮层、室内地坪，踢脚及墙内外面装饰。

2）用引出线注明勒脚、踢脚、防潮层、墙面做法，并标注尺寸。

3）用多层构造引出线注明散水、室内地坪构造层做法、坡度、尺寸。

4）标注墙身定位轴线及墙身厚度，室内外设计标高及各构件竖向尺寸。

2、窗台构造。

1）画内外窗台，窗框、窗下墙墙身及内外墙面装饰材料做法。

2）标注外窗台排水方向及坡度、标注各细部尺寸，用经线标注窗台及饰面做法3）画清楚窗框与墙、与窗台饰面的连接关系，窗的材料。

４）用多层构造引出线注明窗下墙饰面做法，标注定位轴线、窗台标高。

３、窗过梁、圈梁及楼板层构造１）画窗框、窗过梁、墙身、楼板层、踢脚及墙身内外墙面饰面做法。

２）画清楚各构件断面尺寸及相互连接关系。

３）用多层构造引出线注明楼板层做法及踢脚线做法、尺寸。

４）标注定位轴线、楼面标高及尺寸。

用一张A图纸3完成。

图中线条、材料符号等，一律按建筑制图标准表示。

四、说明。

作业一墙体构造设计墙体构造设计是建筑构造设计的主要内容之一。

通过本次设计，使学生掌握墙体中节点(包括墙脚、窗台、窗上口、墙与楼板连接处等)的设计方法与步骤，并增强图纸表达能力。

1．1设计任务书1．1．1设计条件(1)某市一中学宿舍楼，五层、砖混结构，平面图、立面图和剖面图如图1．1～1．3所示。

根据此图进行本次设计。

(2)砖块尺寸为240mm×115mm×53mm。

内墙厚度可取240mm，外墙厚度可根据所处地区采取240mm、370mm、490mm等。

(3)采用现浇钢筋混凝土楼板、现浇过梁。

(4)门、窗材料自定。

窗面积应该符合采光要求。

(5)墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合宿舍楼的装修要求。

图1．1宿舍楼标准层平面图1．1．2设计图纸内容以及深度效果形式为2号图纸一张，可以用铅笔(绘图纸)或者电脑(描图纸)绘制，图纸内容如下：图1．2宿舍楼正立面图图1-3宿舍楼剖面图墙身大样图(墙身剖面节点详图)按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。

布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。

三个墙身节点详图的绘制要求如下：节点详图1——外墙墙脚节点详图：(1)比例为1:10~1:20。

(2)详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。

上、下、右三方要用折断线折断。

(3)首先画出定位轴线及编号圆圈，并注写相应的编号(根据平面图中的剖切位置而定)。

(4)墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。

在定位轴线两边分别标注砖墙厚度。

(5)水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。

(6)散水和室外地面部分：画出室外地面，标注室外地面标高。
