墙体构造设计
按照构造层次画出楼板层的构造，用引出线标注各 层次的材料、做法及各层厚度；标注楼面标高。
(7) 楼面踢脚板：画出材料符号，并标注其高度。
5
4．详图编号：画完节点详图后，在详图的 下方画详图编号圆圈，编号圆圈用粗线条绘制， 直径14mm，因为第一个节点详图，所以在：20”或“1：10”。
6

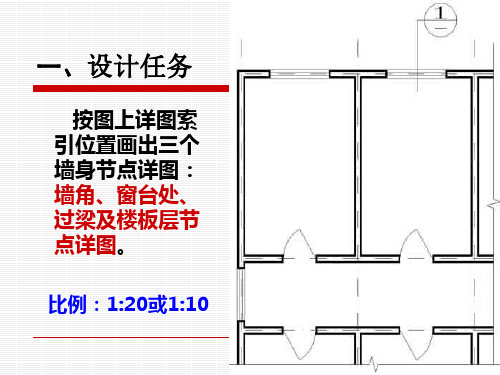

一、设计任务
按图上详图索 引位置画出三个 墙身节点详图： 墙角、窗台处、 过梁及楼板层节 点详图。
比例：1:20或1:10
1
二、设计图纸内容及深度
1.外墙墙角节点详图 (1) 范围：基础顶面以上，底层踢脚板以上；散水
和地坪，室内地层。 (2) 画出定位轴线及编号圆圈。 (3) 墙面抹灰：画出墙身、勒墙角、内外抹灰层厚
度，并用材料符号表示出来。在定位轴线两边 分别标注砖墙厚度。
2
(4) 水平防潮层：注明材料和做法，标注标高。 (5) 散水和室外地面：按层次画出构造，用引出线
标注材料、做法及各层厚度；标注散水宽度、 流水方向和坡度，交待清楚散水与勒脚之间的 变形缝构造处理。 (6) 室内地层及踢脚板：按层次画出室内地面构造， 用引出线标注室内地层材料、做法及各层厚度； 标注室内地面标高，标注踢脚板高度。
3
2. 外墙窗台节点详图 (1) 详图范围：窗台以下，窗上框以上。 (2) 墙面抹灰：画出墙身、内外抹灰厚度。 (3) 窗台：画出细部构造，表示窗台的材料和做
法；标注窗台的厚度、宽度、坡向及坡度大小； 标注窗台的标高。 (4) 窗框：画出窗框截面、与窗台的连接构造。
4
3. 外墙过梁及楼板层详图
(1) 详图范围：下层窗上框以上，上层踢脚板以上。 (2) 墙面抹灰：画出墙身、内外抹灰层厚度。 (3) 窗上框：画出窗上框截面、与窗台的连接构造。 (4) 窗过梁：画出过梁构造，标注材料符号，标注下 表面标高。 (6) 圈梁及楼板层：画出过梁构造，标注材料符号， 标注相关尺寸。
(7) 楼面踢脚板：画出材料符号，并标注其高度。
5
4．详图编号：画完节点详图后，在详图的 下方画详图编号圆圈，编号圆圈用粗线条绘制， 直径14mm，因为第一个节点详图，所以在：20”或“1：10”。
6
一、设计任务
按图上详图索 引位置画出三个 墙身节点详图： 墙角、窗台处、 过梁及楼板层节 点详图。
比例：1:20或1:10
1
二、设计图纸内容及深度
1.外墙墙角节点详图 (1) 范围：基础顶面以上，底层踢脚板以上；散水
和地坪，室内地层。 (2) 画出定位轴线及编号圆圈。 (3) 墙面抹灰：画出墙身、勒墙角、内外抹灰层厚
度，并用材料符号表示出来。在定位轴线两边 分别标注砖墙厚度。
2
(4) 水平防潮层：注明材料和做法，标注标高。 (5) 散水和室外地面：按层次画出构造，用引出线
标注材料、做法及各层厚度；标注散水宽度、 流水方向和坡度，交待清楚散水与勒脚之间的 变形缝构造处理。 (6) 室内地层及踢脚板：按层次画出室内地面构造， 用引出线标注室内地层材料、做法及各层厚度； 标注室内地面标高，标注踢脚板高度。
3
2. 外墙窗台节点详图 (1) 详图范围：窗台以下，窗上框以上。 (2) 墙面抹灰：画出墙身、内外抹灰厚度。 (3) 窗台：画出细部构造，表示窗台的材料和做
法；标注窗台的厚度、宽度、坡向及坡度大小； 标注窗台的标高。 (4) 窗框：画出窗框截面、与窗台的连接构造。
4
3. 外墙过梁及楼板层详图
(1) 详图范围：下层窗上框以上，上层踢脚板以上。 (2) 墙面抹灰：画出墙身、内外抹灰层厚度。 (3) 窗上框：画出窗上框截面、与窗台的连接构造。 (4) 窗过梁：画出过梁构造，标注材料符号，标注下 表面标高。 (6) 圈梁及楼板层：画出过梁构造，标注材料符号， 标注相关尺寸。
《建筑构造》课件(第2章 墙体)
▪ 隔墙：凡不承受外力，且自身的重量由楼板或附加的小梁来 承受，一般支承在楼板或梁上，起分隔空间的作用。
▪ 填充墙：是位于框架梁柱之间的墙体。
▪ 幕墙：当墙体悬挂于框架梁柱的外侧起围护作用时，称为幕 墙。幕墙的自重由其连接固定部位的梁柱承担。位于高层建 筑外围的幕墙，虽然不承受竖向的外部荷载，，但受高空气 流影响需承受以风力为主的水平荷载，并通过与梁柱的连接 传递给框架系统。
第二节 块材墙构造
块材墙——用砂浆等胶结材料将砖、石、砌块等块材组砌而成 的墙体。
一、墙体材料
（一）常用块材
1、砖：从材料上看，有粘土砖、灰砂砖、页岩砖、粉煤灰砖、煤矸 石砖、水泥砖 。 从外观上看， 有实心砖、空心砖、多孔砖。
▪ 强度等级：MU30、MU25、MU20、MU15、MU10、 MU7.5 MU为块材强度等级符号；MU30即抗压强度平均值≥30.0N/m㎡。
筋网片，使之拉结成整体
三、墙体尺度
1、定义：墙段厚和墙段长两个方向的尺度。 2、墙厚：由块材和灰缝的尺寸组合而成的。 3、洞口尺寸：指门窗洞口，其尺寸按模数协调统一标准制定。
尺寸≤ 1000mm ，采用基本模数100mm的倍数 尺寸＞1000mm ，采用扩大模数300mm的倍数。
四、墙身的细部构造
（一）砖墙的组砌 （见图2-6） 1、定义：砖组砌是指砖块材在砌体中的排列。 2、方式：错缝搭接，使上下皮砖的垂直缝交错。 3、关键：墙体表面不能形成通缝（垂直缝处于一条线上）,使墙体的强度和
稳定性降低。 4、横缝：上下皮之间的水平灰缝。 5、竖缝：左右两块砖之间的垂直缝。
图2-6 砖墙组砌名称 （《建筑构造》教材P21页）
• 钢筋混凝土构造柱的设置原则：
1、构造柱一般加设在以下三个位置：外墙转角、内外墙交接处、 楼梯间的内墙处。
▪ 填充墙：是位于框架梁柱之间的墙体。
▪ 幕墙：当墙体悬挂于框架梁柱的外侧起围护作用时，称为幕 墙。幕墙的自重由其连接固定部位的梁柱承担。位于高层建 筑外围的幕墙，虽然不承受竖向的外部荷载，，但受高空气 流影响需承受以风力为主的水平荷载，并通过与梁柱的连接 传递给框架系统。
第二节 块材墙构造
块材墙——用砂浆等胶结材料将砖、石、砌块等块材组砌而成 的墙体。
一、墙体材料
（一）常用块材
1、砖：从材料上看，有粘土砖、灰砂砖、页岩砖、粉煤灰砖、煤矸 石砖、水泥砖 。 从外观上看， 有实心砖、空心砖、多孔砖。
▪ 强度等级：MU30、MU25、MU20、MU15、MU10、 MU7.5 MU为块材强度等级符号；MU30即抗压强度平均值≥30.0N/m㎡。
筋网片，使之拉结成整体
三、墙体尺度
1、定义：墙段厚和墙段长两个方向的尺度。 2、墙厚：由块材和灰缝的尺寸组合而成的。 3、洞口尺寸：指门窗洞口，其尺寸按模数协调统一标准制定。
尺寸≤ 1000mm ，采用基本模数100mm的倍数 尺寸＞1000mm ，采用扩大模数300mm的倍数。
四、墙身的细部构造
（一）砖墙的组砌 （见图2-6） 1、定义：砖组砌是指砖块材在砌体中的排列。 2、方式：错缝搭接，使上下皮砖的垂直缝交错。 3、关键：墙体表面不能形成通缝（垂直缝处于一条线上）,使墙体的强度和
稳定性降低。 4、横缝：上下皮之间的水平灰缝。 5、竖缝：左右两块砖之间的垂直缝。
图2-6 砖墙组砌名称 （《建筑构造》教材P21页）
• 钢筋混凝土构造柱的设置原则：
1、构造柱一般加设在以下三个位置：外墙转角、内外墙交接处、 楼梯间的内墙处。
墙体构造设计
作业一墙体构造设计设计任务书墙体构造设计是建筑构造设计的主要内容之一。
通过本次设计，使学生掌握墙体中节点（包括墙脚、窗台、窗上口、墙与楼板连接处等）的设计方法与步骤，并增强图纸的表达能力。
一、设计条件（1）某市一中学宿舍楼，五层、砖混结构，平面图、剖面图如图所示。
根据此图进行本次设计。
（2）砖块尺寸为240mm×115mm×53mm。
内墙厚度可取240mm，外墙厚度可采取240mm、370mm。
（3）采用现浇或预制钢筋混凝土楼板、现浇或者预制过梁。
（4）门、窗材料自定。
窗面积应该符合采光要求。
（5）墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合办公楼的装修标准。
二、设计图纸内容以及深度要求2号图纸一张，可以用铅笔绘制或者用电脑打印出图，图纸内容如下：1．墙身大样图（墙身剖面节点详图）按平面图上详图索引位置画出三个墙身节点详图，即：墙脚、窗台处和过梁及楼及楼板层节点详图。
（1）比例为1：（10~20）。
（2）详图编号（3）画完节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆的圈右侧注写详图比例。
布图时，要求按照顺序将1、2、3节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。
三个墙身节点详图的绘制要求如下：2. 节点详图1——外墙墙脚节点详图（1）比例为1：10。
（2）详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。
上、下、右三方要用折断线折断。
（3）首先画出定位轴线及编号圆圈，并注写相应的编号（根据平面图中的剖切位置而定）。
（4）墙面抹灰部分：画出墙身、勒脚墙、内外抹灰厚度，并用材料符号表示出来。
在定位轴线两边分别标注砖墙厚度。
（5）水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。
（6）散水和室外地面部分：画出室外地面，标注室外地面标高。
墙体设计作业

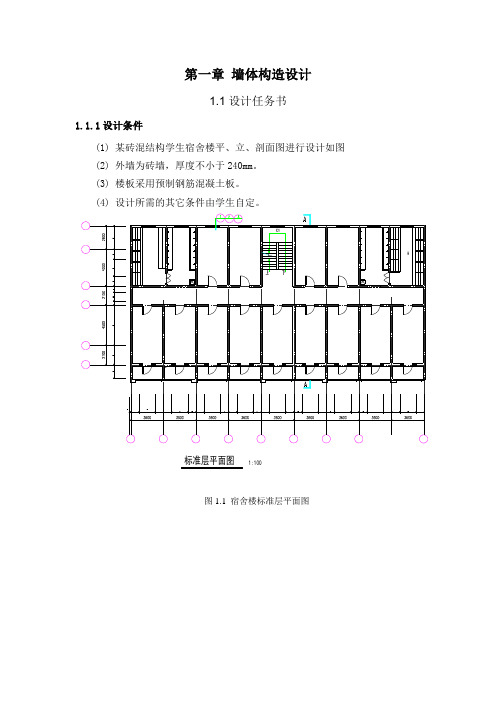

第一章墙体构造设计1.1设计任务书1.1.1设计条件(1) 某砖混结构学生宿舍楼平、立、剖面图进行设计如图(2) 外墙为砖墙，厚度不小于240mm。
(3) 楼板采用预制钢筋混凝土板。
(4) 设计所需的其它条件由学生自定。
标准层平面图1:100图1.1 宿舍楼标准层平面图1:100南立面图图1.2 宿舍楼正立面图1:100剖面图A - A 图1.3 宿舍楼1-1剖面图1.1.2 设计内容及图纸要求用A3图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图①、②、③，如图1－4所示。
要求按顺序将三个节点详图自下而上布置在同—垂直轴线(即墙身定位轴线)上。
图1-4 墙体构造示意图1．节点详图1——墙脚和地坪层构造，比例1：10。
(1) 画出墙身、勒脚、散水、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。
(2) 用引出线注明勒脚做法，标注勒脚高度。
(3) 用多层构造引出线注明散水各层做法，标注散水的宽度、排水方向和坡度值。
(4) 表示出防潮层的位置，注明做法。
(5) 用多层构造引出线注明地坪层的各层做法。
(6) 注明踢脚板的做法，标注踢脚板的高度等尺寸。
(7) 标注定位轴线及缉号圆圈，标注墙体厚度(在轴线两边分别标注)和室内外地面标高，注写图名和比例。
2．节点详图2——窗台构造，比例1：10。
(1) 画出墙身、内外墙面抹灰、内外窗台和窗框等。
(2) 用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
(3) 按开启方式和材料表示出窗框，表示清楚窗框与窗台饰面的连接(参考门窗构造一章内容}。
(4) 用多层构造引出线注明内外墙面装修做法。
(5) 标注定位轴线(与节点详图1的轴线对齐)，标注窗台标高(结构面标高)，注写图名比例。
3．节点详图3——过梁和楼板层构造，比例1：10。
(1) 画出墙身、内外墙面抹灰、过梁、窗框、楼板层和踢脚板等。
(2) 表示清楚过梁的断面形式，标注有关尺寸。
重力式挡土墙设计实例
（一）重力式挡土墙设计实例1、某二级公路重力式路肩墙设计资料如下：（1）墙身构造：墙高5m ，墙背仰斜坡度：1：（＝14°02′），墙身分段长度20m ，其余初始拟采用尺寸如图3－40示；（2）土质情况：墙背填土容重γ=18kN/m 3，内摩擦角φ=35°；填土与墙背间的摩擦角δ＝°；地基为岩石地基容许承载力[σ]＝500kPa ，基地摩擦系数f=；（3）墙身材料：砌体容重γ=20kN/m 3， 砌体容许压应力[σ]＝500kPa ，容许剪应力[τ]＝80kPa 。
图3－40 初始拟采用挡土墙尺寸图2、破裂棱体位置确定：（1）破裂角（θ）的计算假设破裂面交于荷载范围内，则有：14021730353828ψαδφ'''++-++＝＝＝90ω<因为00000111()(22)tan 0(00)(2)tan 222B ab b d h H H a h h H H h αα=++-++=++-+ 01(2)tan 2H H h α=-+ 00011(2)()(2)22A a H h a H H H h =+++=+根据路堤挡土墙破裂面交于荷载内部时破裂角的计算公式：tg tg θψ=-+tg ψ=-()()382835382838281402tg ctg tg tg tg ''''=-+++0.7945=-0.7291=36544θ'''=（2）验算破裂面是否交于荷载范围内：破裂契体长度：()()050.72910.25 2.4L H tg tg m θα=+=-=车辆荷载分布宽度：()12 1.8 1.30.6 3.5L Nb N m d m =+-+=⨯++=所以0L L <，即破裂面交于荷载范围内，符合假设。
3、荷载当量土柱高度计算：墙高5米，按墙高确定附加荷载强度进行计算。
按照线性内插法，计算附加荷载强度：q ＝m 2，016.250.918q h m γ==＝ 4、土压力计算()()()()01120 5.020 5.01722A a H a H +++=++⨯+=0＝h 0.9 ()()()()011122tan 5.0502tan 142 4.25222B ab b d H H a α'++-++⨯++⨯-=00＝h h ＝0+0-0.9 根据路堤挡土墙破裂面交于荷载内部土压力计算公式：()()()()()()a 003654435tan 18170.7291 4.2549.25sin sin 365443828E A B KN θφγθθψ'''++=-=⨯⨯-=+'''''+cos cos ()()X a 49.25142173049.14E E KN αδ''=+=-+=cos cos()()y a sin 49.25sin 1421730 2.97E E KN αδ''=+=-+=5、土压力作用点位置计算：1.36H =⨯=10K ＝1+2h 1+20.9X101/3/35/30.9/3 1.36 1.59Z H h K m =+=+⨯=－查数学手册X1Z －土压力作用点到墙踵的垂直距离；6、土压力对墙趾力臂计算基地倾斜，土压力对墙趾力臂：X X11 1.590.19 1.4Z Z h m =-=-=y 1X 0.98 1.40.25 1.33Z b Z tg m α=-=+⨯=7、稳定性验算（1）墙体重量及其作用点位置计算：挡墙按单位长度计算，为方便计算从墙趾处沿水平方向把挡土墙分为两部分，上部分为四边形，下部分为三角形：1110.98 4.48 4.71V b H m =⨯=⨯=11 4.712094.28G V KN γ=⨯=⨯＝()G1111 1.09Z H tg b m α=+=/2 －查数学手册21110.50.980.190.093V b h m =⨯⨯=⨯⨯=/2221 1.86G V KN γ=⨯=G20.6510.6510.980.64Z b m =⨯=⨯= －查数学手册（2）抗滑稳定性验算：00.21111836α'''倾斜基地：（＝），验算公式：()()Q1y x 0Q2P 0Q1y 0Q1x Q2P 1.1tan tan 1.1tan 0G E E E G E E E γαγαμγαγγ⎡⎤++-++-+>⎣⎦()()1.196.14 1.4 2.9749.140.19800.5 1.196.14 1.4 2.970.198 1.449.140⨯+⨯+⨯-⨯+⨯+⨯⨯-⨯+⎡⎤⎣⎦ ()()105.75 1.42.979.730.5105.75 4.160.19868.80=++⨯++⨯-⎡⎤⎣⎦10.280=>所以抗滑稳定性满足。
墙体构造设计实例
从檐口部分可知屋面的承重层是预制钢筋混凝土空心板按3来砌坡上面有油毡防水层和架空层以加强屋面的隔热和防漏

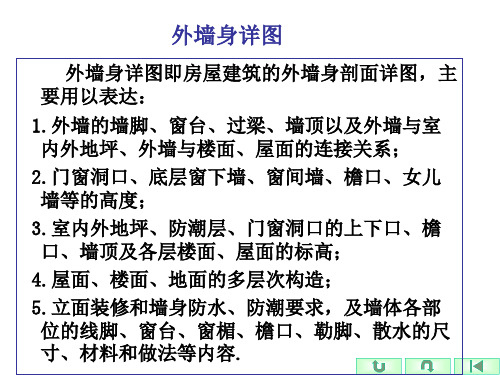

外墙身详图
外墙身详图即房屋建筑的外墙身剖面详图，主 要用以表达： 1.外墙的墙脚、窗台、过梁、墙顶以及外墙与室 内外地坪、外墙与楼面、屋面的连接关系； 2.门窗洞口、底层窗下墙、窗间墙、檐口、女儿 墙等的高度； 3.室内外地坪、防潮层、门窗洞口的上下口、檐 口、墙顶及各层楼面、屋面的标高； 4.屋面、楼面、地面的多层次构造； 5.立面装修和墙身防水、防潮要求，及墙体各部 位的线脚、窗台、窗楣、檐口、勒脚、散水的尺 寸、材料和做法等内容.
1.右图所示为外墙身详图。根 据剖面图的编号3-3，对照平 面图上3-3剖切符号，可知该 剖面图的剖切位置和投影方向。 绘图所用的比例是1:20。图中 注上轴线的两个编号，表示这 个详图适用于 、 两个轴线的 墙身。也就是说，在横向轴线 ③-⑨的范围内，A 、E 两轴线 的任何地方（不局限在3-3剖 面处），墙身各相应部分的构 造情况都相同。 2.在详图中,对屋面楼层和地面 的构造，采用多层构造说明方 法来表示。
• 7.在详图中，一般 应注出各部位的标 高、高度方向和墙 身细部的尺寸。图 中标高注写有两个 数字时，有括号的 数字表示在高一层 的标高。 • 8.从图中有关文字 说明，可知墙身内 外表面装修的断面 形式、厚度及承重层是预制 钢筋混凝土空心板， 按3%来砌坡，上面 有油毡防水层和架空 层，以加强屋面的隔 热和防漏。檐口外侧 做一天沟，并通过女 儿墙所留孔洞（雨水 口兼通风孔），使雨 水沿雨水管集中流到 地面。雨水管的位置 和数量可从立面图或 平面图中查阅。
• 4.从楼板与墙身连接部分， 可了解各层楼板（或梁）的 搁置方向及与墙身的关系。 在本例中，预制钢筋混凝土 空心板是平行纵向布置的， 因而它们是搁置在两端的横 墙上。在每层的室内墙脚处 需作一踢脚板，以保护墙壁， 从图中的说明可看到其构造 做法。踢脚板的厚度可等于 或大于内墙面的粉刷层。如 厚度一样时，在其立面图中 可不画出其分界线。 • 5.从图中还可看到窗台、窗 过梁（或圈梁）的构造情况。 窗框和窗扇的形状和尺寸需 另用详图表示。
外墙身详图
外墙身详图即房屋建筑的外墙身剖面详图，主 要用以表达： 1.外墙的墙脚、窗台、过梁、墙顶以及外墙与室 内外地坪、外墙与楼面、屋面的连接关系； 2.门窗洞口、底层窗下墙、窗间墙、檐口、女儿 墙等的高度； 3.室内外地坪、防潮层、门窗洞口的上下口、檐 口、墙顶及各层楼面、屋面的标高； 4.屋面、楼面、地面的多层次构造； 5.立面装修和墙身防水、防潮要求，及墙体各部 位的线脚、窗台、窗楣、檐口、勒脚、散水的尺 寸、材料和做法等内容.
1.右图所示为外墙身详图。根 据剖面图的编号3-3，对照平 面图上3-3剖切符号，可知该 剖面图的剖切位置和投影方向。 绘图所用的比例是1:20。图中 注上轴线的两个编号，表示这 个详图适用于 、 两个轴线的 墙身。也就是说，在横向轴线 ③-⑨的范围内，A 、E 两轴线 的任何地方（不局限在3-3剖 面处），墙身各相应部分的构 造情况都相同。 2.在详图中,对屋面楼层和地面 的构造，采用多层构造说明方 法来表示。
• 7.在详图中，一般 应注出各部位的标 高、高度方向和墙 身细部的尺寸。图 中标高注写有两个 数字时，有括号的 数字表示在高一层 的标高。 • 8.从图中有关文字 说明，可知墙身内 外表面装修的断面 形式、厚度及承重层是预制 钢筋混凝土空心板， 按3%来砌坡，上面 有油毡防水层和架空 层，以加强屋面的隔 热和防漏。檐口外侧 做一天沟，并通过女 儿墙所留孔洞（雨水 口兼通风孔），使雨 水沿雨水管集中流到 地面。雨水管的位置 和数量可从立面图或 平面图中查阅。
• 4.从楼板与墙身连接部分， 可了解各层楼板（或梁）的 搁置方向及与墙身的关系。 在本例中，预制钢筋混凝土 空心板是平行纵向布置的， 因而它们是搁置在两端的横 墙上。在每层的室内墙脚处 需作一踢脚板，以保护墙壁， 从图中的说明可看到其构造 做法。踢脚板的厚度可等于 或大于内墙面的粉刷层。如 厚度一样时，在其立面图中 可不画出其分界线。 • 5.从图中还可看到窗台、窗 过梁（或圈梁）的构造情况。 窗框和窗扇的形状和尺寸需 另用详图表示。
重力式挡土墙设计实例
（一）重力式挡土墙设计实例1、某二级公路重力式路肩墙设计资料如下：（1）墙身构造：墙高5m ，墙背仰斜坡度：1：0.25（＝14°02′），墙身分段长度20m ，其余初始拟采用尺寸如图3－40示；（2）土质情况：墙背填土容重γ=18kN/m 3，内摩擦角φ=35°；填土与墙背间的摩擦角δ＝17.5°；地基为岩石地基容许承载力[σ]＝500kP a ，基地摩擦系数f=0.5；（3）墙身材料：砌体容重γ=20kN/m 3， 砌体容许压应力[σ]＝500kP a ，容许剪应力[τ]＝80kPa 。
图3－40 初始拟采用挡土墙尺寸图2、破裂棱体位置确定：（1）破裂角（θ）的计算假设破裂面交于荷载范围内，则有：14021730353828ψαδφ'''++-++ ＝＝＝90ω< 因为00000111()(22)tan 0(00)(2)tan 222B ab b d h H H a h h H H h αα=++-++=++-+01(2)tan 2H H h α=-+00011(2)()(2)22A a H h a H H H h =+++=+根据路堤挡土墙破裂面交于荷载内部时破裂角的计算公式：tan tan θψ=-+tan ψ=-+tan3828︒'=-+0.7945=-0.7291= 36544θ'''=（2）验算破裂面是否交于荷载范围内：破裂契体长度：()()0tan tan 50.72910.25 2.4L H m θα=+=-=车辆荷载分布宽度：()12 1.8 1.30.6 3.5b L N N m d m =+-+=⨯++=所以0L L <，即破裂面交于荷载范围内，符合假设。
3、荷载当量土柱高度计算：墙高5米，按墙高确定附加荷载强度进行计算。
墙体—隔墙构造(建筑构造)
安装时，板下留20~30mm缝隙，用小木楔顶紧，板下 缝隙用细石混凝土堵严。板材安装完毕后，用胶泥刮平板 缝后即可做饰面。
图4 碳化石灰板隔墙
加固措施，其做法是每隔0.5m砌入φ4钢筋2根。隔墙上部 与楼板相连处，用立砖斜砌，以防止上部结构构件产生挠 度使隔墙被压坏。隔墙上设门时，需采用预埋铁件，或用 带木楔的混凝土预制块，使门框固定在砖墙上。
图1 隔墙构造
（2）砌块隔墙
砌块隔墙可采用加气混凝土块砌筑，其质量较轻，但 吸水性强，用于多水场合时要作好防水处理。砌筑时应在 墙下先砌3～5皮粘土砖。
板材与骨架的连接构造有两种：一是钉(粘)在骨架的 一面或两面，用压条盖住板缝；二是将板材镶嵌到骨架中 间，四周用压条固定。
图3 轻钢龙骨石膏板隔墙
三、板材式隔墙
板材式隔墙：采用工厂生产的板材制品，用粘结材料 拼合固定形成的隔墙。
常见的板材有加气混凝土条板、石膏条板、碳化石灰 板、泰柏板及各种复合板等。
框架结构的墙体是填充墙，起围护和分隔作用，重量 由梁柱承担。框架结构分全框架和半框架,全框架没有承重 墙,半框架有承重墙。
二、轻骨ቤተ መጻሕፍቲ ባይዱ隔墙
轻骨架隔墙：以木材、钢材或铝合金等构成骨架，把 面层粘贴、涂抹、镶嵌、钉在骨架上形成的隔墙。
这种隔墙的骨架由上槛、下槛、立筋与横撑组成，面 板可用纤维板、胶合板、石膏板等各类轻质人造板材。
隔墙构造
隔墙是分隔内部空间的非承重墙体。 隔墙的设计要求：
自重轻、厚度薄、便于装拆、有一定的隔声能力等。 同时满足厨房、卫生间的防火、防水、防潮。
一、砌筑隔墙
（1）半砖隔墙 半砖隔墙用砖顺砌为半砖墙；侧砌1/4砖墙，并采用
M2.5级或M5级砂浆砌筑。 当半砖墙高度超过5m，就应该考虑墙身的稳定而采取
图4 碳化石灰板隔墙
加固措施，其做法是每隔0.5m砌入φ4钢筋2根。隔墙上部 与楼板相连处，用立砖斜砌，以防止上部结构构件产生挠 度使隔墙被压坏。隔墙上设门时，需采用预埋铁件，或用 带木楔的混凝土预制块，使门框固定在砖墙上。
图1 隔墙构造
（2）砌块隔墙
砌块隔墙可采用加气混凝土块砌筑，其质量较轻，但 吸水性强，用于多水场合时要作好防水处理。砌筑时应在 墙下先砌3～5皮粘土砖。
板材与骨架的连接构造有两种：一是钉(粘)在骨架的 一面或两面，用压条盖住板缝；二是将板材镶嵌到骨架中 间，四周用压条固定。
图3 轻钢龙骨石膏板隔墙
三、板材式隔墙
板材式隔墙：采用工厂生产的板材制品，用粘结材料 拼合固定形成的隔墙。
常见的板材有加气混凝土条板、石膏条板、碳化石灰 板、泰柏板及各种复合板等。
框架结构的墙体是填充墙，起围护和分隔作用，重量 由梁柱承担。框架结构分全框架和半框架,全框架没有承重 墙,半框架有承重墙。
二、轻骨ቤተ መጻሕፍቲ ባይዱ隔墙
轻骨架隔墙：以木材、钢材或铝合金等构成骨架，把 面层粘贴、涂抹、镶嵌、钉在骨架上形成的隔墙。
这种隔墙的骨架由上槛、下槛、立筋与横撑组成，面 板可用纤维板、胶合板、石膏板等各类轻质人造板材。
隔墙构造
隔墙是分隔内部空间的非承重墙体。 隔墙的设计要求：
自重轻、厚度薄、便于装拆、有一定的隔声能力等。 同时满足厨房、卫生间的防火、防水、防潮。
一、砌筑隔墙
（1）半砖隔墙 半砖隔墙用砖顺砌为半砖墙；侧砌1/4砖墙，并采用
M2.5级或M5级砂浆砌筑。 当半砖墙高度超过5m，就应该考虑墙身的稳定而采取
7-墙体构造_图文
（2）材料：普通混凝土砌块、装饰混凝土小型空心砌块、轻集料混凝 土小型空心砌块、粉煤灰小型空心砌块、蒸压加气混凝土砌块、石膏砌 块
（3）规格：蒸压加气混凝土砌块长度多为600mm，a系列宽度75mm、 100mm、125mm、150mm，厚度为200mm、250mm、300mm；b系 列宽度60mm、120mm、180mm、150mm，厚度为240mm、300mm。
• （3）采取隔蒸汽措施
• 为防止墙体产生内部凝结，常在墙体的保温层靠高温一侧，即蒸汽渗入的一侧，设置一道隔蒸汽层。 隔蒸汽材料一般采用沥青、卷材、隔汽涂料以及铝箔等防潮、防水材料。
•
2、墙体的隔热要求
• 隔热措施有：
• （1）外墙采用浅色而平滑的外饰面，如白色外墙涂料、玻璃马赛克、浅色墙地砖、金属外墙板等， 以反射太阳光，减少墙体对太阳辐射的吸收；
四、隔声要求
• 墙体主要隔离由空气直接传播的噪声。一 般采取以下措施：
• 1、加强墙体缝隙的填密处理。 • 2、增加墙厚和墙体的密实性。 • 3、采用有空气间层式多孔性材料的夹层墙。 • 4、尽量利用垂直绿化降噪声。
7.2 块材墙构造
一、墙体材料
（一）常用块材 1、砖 （1）种类：材料： 粘土砖、灰砂砖、粉煤灰 砖、 页岩砖、炉渣砖
（2）按施工方法墙体可以分为块材墙、板筑墙及板材墙三 种。块材墙是用砂浆等胶结材料将砖石块材等组砌而成， 例如砖墙、石墙及各种砌块墙等。板筑墙是在现场立模板 ，现浇而成的墙体，例如现浇混凝土墙等。板材墙是预先 制成墙板，施工时安装而成的墙，例如预制混凝土大板墙 、各种轻质条板内隔墙等。
二、墙体的设计要求
（2）勒脚贴面 （3）勒脚用坚固材料 作业：寻找勒脚做法，并绘构造图。
L15J109 外墙外保温构造详图(二)(挤塑聚苯板保温系统)
变形缝保温构造（一）．．．．． 变形缝保温构造（三）．．．．
门窗洞口排板示意和加强措施.............................. 25
锚栓布置图..........…··．．．．．．．．．．．．．．．．．．－…………......... 26 施工要点............................................................ 27
根据“山东省建筑标准设计编制计划”的安排，由淄博市规划设计研究院主编的《多孔砖 夹心保温墙体建筑构造》（Ll 5SJ 181 ）、 由山东省建筑科学研究院主编的《外墙外保温构造详 图（一）》（模塑聚苯板保温系统） (L15Jl10 ）、 《外墙外保温构造详图（二）》（挤塑聚苯板保 温系统） (Ll 5Jl 09 ）、《外墙外保温构造详图（三）》（胶粉聚苯颗粒浆料复合型保温系 统） (Ll 5J113 ）、 ((CT 复合外模板现浇混凝土保温系统》（Ll 5SJ18 0）、 《 ZDB 预应力混凝土叠合 板》（山 GT58 ）和由滩坊市建筑设计研究院有限公司主编的《聚合聚苯板外墙外保温系 统》（L14SJ175 ）、由山东建大建筑规划设计研究院主编的《 IMS 后模注塑夹芯复合砌块自保温 系统建筑构造》（L15SJ177 ）、由山东信诚建筑规划设计有限公司主编的《 SY外墙自保温体系 建筑构造》（复合保温板、复合保温砌块） (L 15 SJ 178 ）、由泰安市城市建设设计院主编的《 ex 外墙自保温体系建筑构造》（保温模板、对接型保温砌块） (L15SJ179 ）现已完成全部编制工 作。经审查，该 10项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，
完整性不应低于 0. 50h
不允许
不允许
门窗洞口排板示意和加强措施.............................. 25
锚栓布置图..........…··．．．．．．．．．．．．．．．．．．－…………......... 26 施工要点............................................................ 27
根据“山东省建筑标准设计编制计划”的安排，由淄博市规划设计研究院主编的《多孔砖 夹心保温墙体建筑构造》（Ll 5SJ 181 ）、 由山东省建筑科学研究院主编的《外墙外保温构造详 图（一）》（模塑聚苯板保温系统） (L15Jl10 ）、 《外墙外保温构造详图（二）》（挤塑聚苯板保 温系统） (Ll 5Jl 09 ）、《外墙外保温构造详图（三）》（胶粉聚苯颗粒浆料复合型保温系 统） (Ll 5J113 ）、 ((CT 复合外模板现浇混凝土保温系统》（Ll 5SJ18 0）、 《 ZDB 预应力混凝土叠合 板》（山 GT58 ）和由滩坊市建筑设计研究院有限公司主编的《聚合聚苯板外墙外保温系 统》（L14SJ175 ）、由山东建大建筑规划设计研究院主编的《 IMS 后模注塑夹芯复合砌块自保温 系统建筑构造》（L15SJ177 ）、由山东信诚建筑规划设计有限公司主编的《 SY外墙自保温体系 建筑构造》（复合保温板、复合保温砌块） (L 15 SJ 178 ）、由泰安市城市建设设计院主编的《 ex 外墙自保温体系建筑构造》（保温模板、对接型保温砌块） (L15SJ179 ）现已完成全部编制工 作。经审查，该 10项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，
完整性不应低于 0. 50h
不允许
不允许
