自动检测系统组成

自动化检测系统及其自动化检测方法一、引言自动化检测系统是一种利用先进的技术手段实现对各种产品、设备或系统进行自动化检测的系统。

它可以提高检测效率、减少人力成本，并且具有高度的准确性和可靠性。

本文将详细介绍自动化检测系统的标准格式文本，包括系统概述、系统组成、工作原理、自动化检测方法等内容。

二、系统概述自动化检测系统是一种基于先进的检测技术和自动化控制技术的检测设备，用于对各种产品、设备或系统的性能、质量、安全等方面进行全面、准确的检测。

该系统具有高度智能化、高度自动化的特点，可以大大提高检测效率和准确性。

三、系统组成自动化检测系统主要由以下几个组成部分构成：1. 检测设备：包括传感器、仪器仪表、探测器等，用于采集被测对象的相关数据和信号。

2. 控制系统：包括计算机、PLC等控制设备，用于控制整个检测过程的进行。

3. 数据处理系统：用于对采集到的数据进行处理和分析，提取有用的信息。

4. 显示和报警系统：用于显示检测结果，并在需要时进行报警提示。

5. 通信系统：用于与其他系统或设备进行数据交换和通信。

四、工作原理自动化检测系统的工作原理如下：1. 数据采集：检测设备采集被测对象的相关数据和信号，如温度、压力、电流等。

2. 数据传输：采集到的数据通过通信系统传输到数据处理系统。

3. 数据处理：数据处理系统对采集到的数据进行处理和分析，提取有用的信息。

4. 结果判断：根据处理后的数据，系统进行判断，判定被测对象是否符合要求。

5. 结果显示和报警：判定结果通过显示和报警系统进行显示和报警。

五、自动化检测方法自动化检测系统可以采用多种自动化检测方法，以下介绍其中几种常用的方法：1. 传感器检测：通过安装传感器，实时监测被测对象的各项参数，如温度、湿度、压力等，从而判断其性能和质量。

2. 图像识别：利用图像处理技术，对被测对象的图像进行分析和识别，从而判断其外观缺陷、尺寸偏差等问题。

3. 声音分析：通过对被测对象发出的声音进行分析，可以判断其是否存在故障或异常。

1-2 自动检测系统通常由几个部分组成？其中对传感器的一般要求是什么？首先由各种传感器将非电被测物理或化学成分参量转化成电参量信号，然后经信号调理，数据采集，信号处理后，进行显示，输出，加上系统所需的交，直流稳压电源和必要的输入设备，便构成了一个完整的自动检测系统。

对传感器通常有如下要求：1，准确性2，稳定性3，灵敏度4其他：如耐腐蚀性，功耗，输出信号形式，体积，售价等。

1-3 试述信号调理和信号处理的主要功能和区别，并说明信号调理单元和信号处理单元通常由哪些部分组成。

信号调理在检测系统中的作用是对传感器输出的微弱信号进行检波，转换，滤波，放大等，以便检测系统后续处理或显示。

信号处理模块是自动检测仪表，检测系统进行数据处理和各种控制的中枢环节，其作用和大脑相类似。

信号调理电路通常包括滤波、放大、线性化等环节。

信号处理模块通常以各种型号的嵌入式微控制器、专用高速处理器（DSP）和大规模可编程集成电路，或直接采用工业控制计算机来构建。

2-1 随机误差，系统误差，粗大误差产生的原因是什么？对测量结果的影响有什么不同？从提高测量准确度看，应如何处理这些误差？随机误差主要是由于检测仪器或测量过程中某些未知或无法控制的随机因素综合作用的结果。

系统误差产生的原因大体上有：测量所用的仪器本身性能不完善或安装，布置，调整不当；在测量过程中温度，湿度，气压，电磁干扰等环境条件发生变化；测量方法不完善，或者测量所依据的理论本身不完善；操作人员视读方式不当等。

粗大误差一般由外界重大干扰或仪器故障或不正确的操作等引起的。

减小和消除系统误差的方法——1，针对产生系统误差的主要原因采取相应措施2，采用修正方法减小恒差系统误差3，采用交叉读书法减小线性系统误差4，采用半周期法减小周期性系统误差随机误差的处理——可以用数理统计的方法，对其分布范围做出估计，得到随机影响的不确定度。

粗大误差的处理——拉伊达准则和格拉布斯准则2-2 工业仪表常用的精度等级是如何定义的？精度等级与测量误差是什么关系？人为规定：取最大引用误差百分数的分子作为检测仪器（系统）精度等级的标志，即用最大引用误差去掉正负号的数字来表示精度等级。

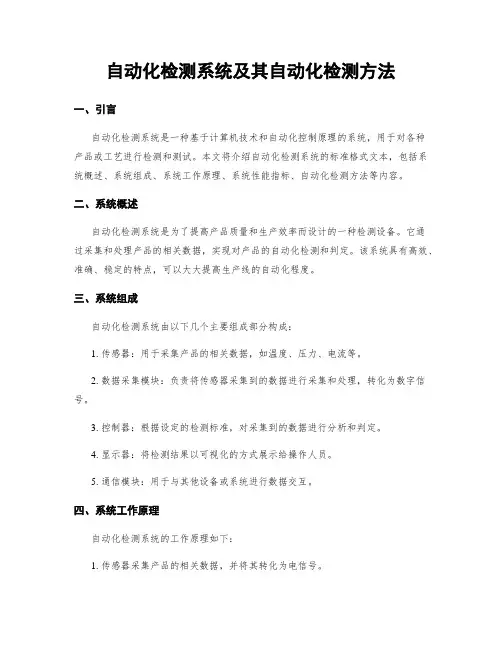

自动化检测系统及其自动化检测方法一、引言自动化检测系统是一种基于计算机技术和自动化控制原理的系统，用于对各种产品或工艺进行检测和测试。

本文将介绍自动化检测系统的标准格式文本，包括系统概述、系统组成、系统工作原理、系统性能指标、自动化检测方法等内容。

二、系统概述自动化检测系统是为了提高产品质量和生产效率而设计的一种检测设备。

它通过采集和处理产品的相关数据，实现对产品的自动化检测和判定。

该系统具有高效、准确、稳定的特点，可以大大提高生产线的自动化程度。

三、系统组成自动化检测系统由以下几个主要组成部分构成：1. 传感器：用于采集产品的相关数据，如温度、压力、电流等。

2. 数据采集模块：负责将传感器采集到的数据进行采集和处理，转化为数字信号。

3. 控制器：根据设定的检测标准，对采集到的数据进行分析和判定。

4. 显示器：将检测结果以可视化的方式展示给操作人员。

5. 通信模块：用于与其他设备或系统进行数据交互。

四、系统工作原理自动化检测系统的工作原理如下：1. 传感器采集产品的相关数据，并将其转化为电信号。

2. 数据采集模块对传感器采集到的电信号进行采集和处理，将其转化为数字信号。

3. 控制器根据设定的检测标准，对采集到的数字信号进行分析和判定，判断产品是否合格。

4. 判定结果通过显示器以可视化的方式展示给操作人员。

5. 通信模块可以将检测结果发送给其他设备或系统，实现数据的共享和交互。

五、系统性能指标自动化检测系统的性能指标主要包括以下几个方面：1. 精度：系统对产品进行检测和判定的准确度。

2. 稳定性：系统在长时间运行过程中的稳定性和可靠性。

3. 响应时间：系统从采集到数据到判定结果显示的时间。

4. 适应性：系统对不同产品或工艺的适应能力。

5. 扩展性：系统的可扩展性和可升级性。

六、自动化检测方法自动化检测系统可以采用多种方法进行检测，下面介绍两种常用的自动化检测方法：1. 图像处理方法：通过摄像头采集产品的图像，利用图像处理算法对图像进行分析和处理，实现对产品表面缺陷、尺寸等的自动化检测。

第一章检测技术的基本知识思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。

答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。

当然其中还包括电源和传输通道等不可缺少的部分。

下图给出了检测系统的组成框图。

检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。

测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。

通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。

根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。

显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。

2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。

见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。

见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。

若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。

例：应变式位移传感器： C WY-YB-20；光纤压力传感器：C Y-GQ-2。

3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。

此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。

自动化检测系统及其自动化检测方法一、引言自动化检测系统是一种利用先进的技术手段，实现对各种产品、设备或者系统进行快速、准确、高效的检测和监控的系统。

本文将介绍自动化检测系统的基本原理、组成部份以及常用的自动化检测方法。

二、自动化检测系统的基本原理自动化检测系统的基本原理是通过采集被检测对象的相关数据，并利用先进的算法和模型对这些数据进行分析和处理，从而判断被检测对象是否符合预定的标准或者要求。

其基本原理可以概括为以下几个步骤：1. 数据采集：自动化检测系统通过传感器、仪器设备等手段对被检测对象的相关数据进行采集，如温度、压力、电流、振动等。

2. 数据处理：采集到的数据经过滤波、去噪、校正等处理，以提高数据的准确性和可靠性。

3. 特征提取：从处理后的数据中提取出与被检测对象特征相关的信息，如频率、幅值、波形等。

4. 特征分析：对提取出的特征进行分析，通过与预设的标准或者模型进行比对，判断被检测对象是否合格。

5. 结果输出：将检测结果以可视化的方式呈现给操作人员，如报警、显示屏、图表等。

三、自动化检测系统的组成部份自动化检测系统通常由以下几个主要组成部份构成：1. 传感器：用于采集被检测对象的相关数据，如温度传感器、压力传感器、加速度传感器等。

2. 数据采集与处理单元：负责对传感器采集到的数据进行处理和存储，如模数转换器、数据采集卡等。

3. 控制单元：用于控制整个自动化检测系统的运行，如微处理器、PLC等。

4. 分析与判定单元：利用算法和模型对采集到的数据进行分析和判定，如人工智能算法、模式识别算法等。

5. 结果显示与输出单元：将检测结果以可视化的方式呈现给操作人员，如显示屏、报警器等。

四、自动化检测方法自动化检测系统可以采用多种方法进行检测，下面介绍几种常用的自动化检测方法：1. 机器视觉检测：利用摄像机、图象处理算法等技术手段对被检测对象进行图象采集和分析，实现对外观、尺寸、缺陷等特征的检测。

2. 声学检测：利用麦克风、声学信号处理算法等技术手段对被检测对象的声音进行采集和分析，实现对声音特征的检测，如噪声、频率等。

1自动检测试题库（共两套卷子 总分 200分 时间 240分钟 SHJ ）1、 什么是绝对误差和相对误差？答：绝对误差是指测量值A x 与真值A 0之间的差值。

相对误差是你测量中误差与你所测距离之比 2、 真值在实际中指的是什么？答：更高仪器测量的值3、 仪表的等级S=量程最大绝对误差100⨯ 精密等级有七种：0.1 0.2 0.5 1.0 1.5 2.5 5.04、 自动检测系统的组成：传感器、信号处理电路、数据处理装置、记录显示装置、执行机构。

5、 系统误差和粗大误差是什么？随机误差的特性是什么？答：系统误差是仪器本身所具有的误差，固定或变化规律可循。

粗大误差是明显偏离的误差是可以避免的。

随机误差是由偶然因素造成的误差符合统计规律多次测量取平均值。

6、传感器的组成：敏感元件、传感元件及测量转换电路。

是根据被测量和工作原理分类。

动态特性7、 传感器的特性 线性度 灵敏度迟 滞静态特性 重复性 稳定性分辨率和分辨力8、 电阻应变片的工作原理：在外力作用下，导体或半导体材料会发生机械形变，其电阻值也随之变化。

9、 常用的电阻应变片有哪些？答：（1）金属丝式应变片（2）金属箔式应变片（3）金属薄膜式应变片（4）半导体应变片 10、半导体类应变片与导体应变片相比有哪些优点和缺点？ 答：优点：灵敏度高，横向效应小；缺点：受温度影响较大11、电阻应变片的传感器的测量转换电路是全桥，全桥电路的灵敏度最高12、应变加速传感器是一种力的检测装置，它是通过质量块的惯性将加速度转换为力，然后作用于弹性元件上，然后算出加速度的大小，最后求出力。

13、电感式传感器：将被测量变化转换成电感量变化的传感器。

14、自感式传感器的公式：电感L=δμ2R N 02m 2S N ≈（N ——线圈的匝数，S ——空气隙的导磁横截面积（m 2），δ——气隙长度（m ），μ0——真空气隙的磁导率（H/m ），与空气的磁导率相近。

）工作原理：当铁心材料和N 确定后，电感L 与δ成反比，与S 成正比。
