污染源在线监控系统用户操作手册拟制人______________________审核人______________________批准人______________________目录1.功能结构 (4)1.1功能目录 (4)1.2安全保密 (5)2运行环境 (6)2.1硬件设备 (6)2.2支持软件 (6)3系统安装 (7)3.1安装 (7)3.2配置通讯服务 (11)3.3配置系统参数 (16)4系统操作 (17)4.1启动系统 (17)4.2基本信息 (18)4.2.1企业信息 (18)4.2.1.1增加企业 (18)4.2.1.2修改企业 (19)4.2.1.3删除企业 (20)4.2.1.4搜索企业 (21)4.2.1.5打印和导出Excel (21)4.2.2排污口信息 (23)4.2.2.1增加排污口 (23)4.2.2.2修改排污口 (24)4.2.2.3删除排污口 (25)4.2.2.4搜索排污口 (25)4.2.2.5打印和导出Excel (26)4.2.3数采仪信息 (26)4.2.3.1增加数采仪 (26)4.2.3.2修改数采仪信息 (27)4.2.3.3删除数采仪 (28)4.2.3.4搜索数采仪 (29)4.2.3.5打印和导出Excel (29)4.2.4远程通讯 (29)4.3在线数据 (30)4.3.1实时数据 (31)4.3.1.1表格 (31)4.3.1.2图形 (32)4.3.2历史数据 (33)4.3.2.1表格 (33)4.3.2.2图形 (34)4.3.3报警数据 (35)4.4统计数据 (35)4.4.1日报表 (36)4.4.1.1表格 (36)4.4.1.2图形 (36)4.4.2月报表 (37)4.4.2.1表格 (37)4.4.2.2图形 (38)4.4.3季报表 (38)4.4.3.1表格 (38)4.4.3.2图形 (39)4.4.4年报表 (40)4.4.4.1表格 (40)4.4.4.2图形 (40)4.5配置信息 (41)4.5.1通讯参数 (41)4.5.2监测指标 (41)4.5.3数据库参数 (42)4.6界面风格 (42)4.6.1XP界面 (45)4.6.2Vista界面 (45)4.6.3透明界面 (46)4.6.4Mac界面 (46)4.6.5Office界面 (47)4.7帮助 (47)4.7.1帮助文档 (48)4.7.2关于 (48)1.功能结构1.1功能目录1污染源在线监测系统1.1基本信息1.1.1企业基本信息的维护（增、删、改、查询）1.1.2排污口基本信息的维护（增、删、改、查询）1.1.3数采仪基本信息的维护（增、删、改、查询)1.1.4远程通讯2在线数据2.1实时数据2.1.1实时数据表格模式2.1.2实时数据图形模式2.2历史数据2.2.1历史数据表格模式2.2.2历史数据图形模式2.3报警数据3统计数据3.1日报表3.1.1表格模式3.1.2图形模式3.2月报表3.2.1表格模式3.2.2图形模式3.3季报表3.3.1表格模式3.3.2图形模式3.4年报表3.4.1表格模式3.4.2图形模式4配置信息4.1通讯参数4.2监测指标4.3数据库参数1.2安全保密a．登陆密码控制b．角色/用户权限控制c．数据库连接加密控制d．数据传输加密控制2运行环境2.1硬件设备●处理器：1GHz或更高主频的32bit或64bit处理器。
污染源在线监控系统解决方案污染源在线监控系统是一种用于监测和控制工业和商业活动中产生的污染物排放的技术解决方案。
它可以实时监测污染源的排放情况，并提供数据分析和预警功能，帮助企业更好地管理和控制污染物的排放，降低对环境的影响。
下面将介绍一个污染源在线监控系统的完整解决方案。
1.监测设备：包括传感器、仪器仪表和自动采样器等，用于采集各种污染物排放的数据。
传感器可以监测各种气体、液体和固体污染物的浓度和流量等参数。
仪器仪表用于对数据进行采集和分析，并可进行校准和故障诊断。
自动采样器可以定期自动采集污染物样品用于后续分析。
2.数据传输系统：用于将监测设备采集到的数据传输到监测中心或企业内部的服务器。
这可以通过有线或无线网络进行，包括以太网、WiFi、GPRS、3G/4G等。
数据传输系统应具备高稳定性和高带宽，能够实现快速和可靠的数据传输。
3.数据处理和分析软件：用于处理和存储从监测设备传输过来的数据，并进行实时分析和报告生成。
该软件应具备数据可视化和报警功能，能够生成各种图表和报告，方便用户进行数据分析和趋势监测。
此外，该软件还应具备数据安全和隐私保护等功能，以确保数据的安全性和完整性。
4.监测中心：作为系统的操作和管理中心，监测中心可以实时监测和控制污染源的排放情况。
监测中心应该配备有显示屏和报警器，以便操作员能够及时地观察系统的状态并采取相应的措施。
此外，监测中心还应具备数据存储和备份功能，以便随时查看历史数据和进行故障排除。
5.用户接口和报警系统：污染源在线监控系统还应该提供用户接口和报警系统。
用户接口可以通过手机、平板电脑或计算机等设备进行远程监测和控制。
报警系统可以及时提醒用户系统的异常情况，并进行相应的报警和故障诊断。
以上是一个污染源在线监控系统的解决方案的一般框架，实际的解决方案可能会因为不同的场景和需求而有所不同。
在实际应用中，还需要根据不同的行业和企业的需求进行定制和优化，以确保系统能够满足实际的监测和控制需求，达到提高环境保护水平和降低污染排放的目标。

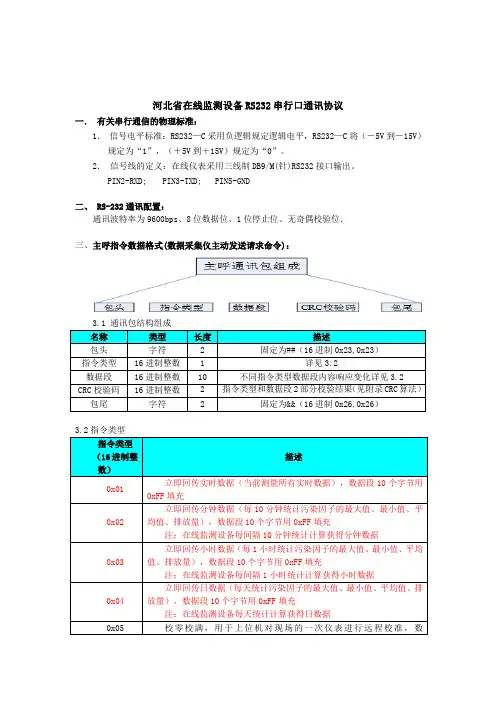

河北省在线监测设备RS232串行口通讯协议一．有关串行通信的物理标准：1．信号电平标准：RS232—C采用负逻辑规定逻辑电平，RS232—C将（－5V到－15V）规定为“1”，（＋5V到＋15V）规定为“0”。
2．信号线的定义：在线仪表采用三线制DB9/M(针)RS232接口输出。
PIN2-RXD; PIN3-TXD; PIN5-GND二、 RS-232通讯配置：通讯波特率为9600bps、8位数据位、1位停止位、无奇偶校验位．三、主呼指令数据格式(数据采集仪主动发送请求命令)：3.2指令类型四、从呼指令数据格式(在线监测设备响应)：4.2 数据包长度数据包长度＝系统类型长度(1)＋数据类型（1）＋参数个数长度(1)＋时间(6)＋数据段长度(n)＋CRC校验码长度(2)4.3 系统类型4.4 数据类型4.5 数据段组成包括污染物代码（见附录污染物代码表）、污染物的类型（见4.5.1）、数据标记（见4.5.2）、污染物参数值（见4.5.3）。
不同污染物之间用分号（‘;‘）隔开，同一污染物的不同类型数据也用分号（‘;‘）隔开，例如：二氧化硫实时数据、二氧化硫折算数据之间用分号（‘;‘）隔开。
4.5.1污染物的类型分为实时数据与折算数据；”xxx-R”代表污染物实测数据，”xxx-Z”代表污染物折算数据，其中“xxx”为污染物代码。
两位的污染物代码在后面填充一位16进制0x20，参考附录污染源代码表。
示例：B01-R,02 -Z4.5.2数据标记（1）对于污染源（P：电源故障、F：排放源停运、C：校验、M：维护、T：超测上限、D：故障、S：设定值、N：正常数据、X:现场检查，现场校验）（2）对于空气检测站（0：校准数据、1：气象参数、2：异常数据、3正常数据）4.5.3污染物参数值污染物参数值为4字节IEEE754浮点数，高位在前,低位在后.示例：4.5.4 从呼指令通讯示例：说明：． 1、分钟数据(10分钟)――每间隔10分钟统计计算一次污染物因子10分钟内的累计排放量、最小值、平均值、最大值。

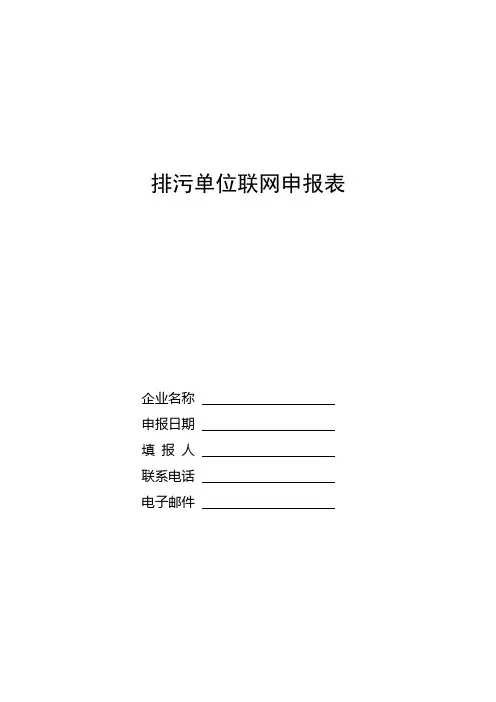

排污单位联网申报表企业名称申报日期填报人联系电话电子邮件目录1 排污单位信息 (3)1.1 企业信息 31.2 在线污染源 41.3 生产工艺示意图 61.4 污染治理工艺图72 监控系统 (8)2.1 监控点位82.2 在线自动监测系统92.3 数据采集传输设备单元102.4 通讯单元101. 排污单位信息1.1企业基本信息填写规范：带*部分为必填项目[企业名称]：按照经工商行政管理部门核准进行法人登记的名称填写。
[中心经度]、[中心纬度]：形如：北纬120度25分44秒。
[登记注册类型]：国有企业，集体企业，股份合作企业，联营企业，有限责任公司，股份有限公司，私营企业，港、澳、台商投资企业，外商投资企业，个体经营。
参照：GB/T 12402[单位类别]：县以上工业企业，县以上非工业企业，事业单位，乡镇街道工业企业，乡镇街道非工业企业，部队，其他。
参照：GB 11714 《全国企业事业和社会团体代码编制规则》[企业规模]：特大型，大型一档，大型二档，中一型，中二型，小型，其它。
参照：GB 11714 《全国企业事业和社会团体代码编制规则》[隶属关系]：中央，省，市、地区，县，街道、镇、乡，居民、村民委员会，其他。
参照：GB/T 12404 《单位隶属关系代码》[行业类别]：按照《GB/T 4754-2002国民经济行业分类和代码表》填写。
[是否两控区]：都不是，酸雨控制区，二氧化硫控制区，都是。
[管理级别]：国控，省控，市控，区县控。
[法人代码]：按照技术监督部门颁发的《法人单位代码证书》上的代码填写。
1.2 在线污染源填写规范：1、[污染源名称]：按照企业自定义的名称填写，参考以下示例：废气污染源名称：#1锅炉，#1窑炉等；废水污染源名称：乙醇车间，乙烯生产线等。
2、[排放污染物]：废气污染物包括不限于：二氧化硫，氮氧化物，烟尘，一氧化碳，硫化氢等；废水污染物包括不限于：pH值，化学需氧量，氨氮、石油类、悬浮物等。
污染源在线自动监控（监测）系统数据联网申请一、办事流程排污企业现场端自动监控设施安装、调试、测试正常之后，填写《宜宾市污染源企业信息登记表》、《宜宾市污染源自动监控系统联网申请登记表》、《数据采集传输仪器传输方式》、《数据联通申请》，向市环保信息监控中心申请自动监控设施数据联通，进行联网测试。
市环保信息监控中心对申请材料进行审查，审查通过后，配臵相关参数接入自动监控数据。
排污企业自动监控数据连续正常传输达到60天后，市环保信息监控中心根据《宜宾市污染源在线自动监控（监测）系统数据传输和联网技术规范》规定，对自动监控数据进行审核，并填写《染源在线自动监控（监测）系统数据传输标准协议使用情况表》，确认达到《宜宾市污染源在线自动监控（监测）系统数据传输和联网技术规范》要求后，向排污企业出具《自动监控系统数据联网技术规范性证明》。
二、办事流程中涉及的各种表格资料（一）、排污企业向信息中心申请数据联通时，需提供以下资料：1、《宜宾市污染源企业信息登记表》（附表一）2、《宜宾市污染源自动监控系统联网申请登记表》（附表二）3、《数据采集传输仪器传输方式》（附表三）4、《数据联通申请》（附表四）5、《国控企业污染源自动监控设施基本情况表》（该项只针对国家重点监控企业）（附表七）注：以上材料各需加盖鲜章纸质件一套，电子件一套（二）、信息监控中心对数据传输进行审核时，需要填写如下资料：6、《染源在线自动监控（监测）系统数据传输标准》协议使用情况表（附表五）7、《国控企业污染源自动监控设施联网情况》（该项只针对国家重点监控企业）（附表八）（三）、信息监控中心通过排污企业数据联通申请时，需要向排污企业出具如下资料：8、《自动监控系统数据联网技术规范性证明》（附表六）宜宾市环境保护信息监控中心二〇一〇年二月八日附表一：宜宾市污染源企业信息登记表填表说明１、本表中标明“必填”的项请务必填写完整，未标明必填的项请尽可能填写，没有内容或无法填写的项目请空白。
污染源在线自动监控（监测）系统数据传输和接口标准技术规范（征求意见稿）编制说明目录1 背景 (1)2 规范制定的必要性 (1)3 规范制定的原则与依据 (2)4 任务来源 (2)5 编制过程 (2)6 主要内容说明 (3)6.1 规范的范围 (3)6.2 对定义的解释 (3)6.3 对系统结构的描述 (3)6.4 通讯接口的定义 (4)6.5 协议的层次结构 (4)6.6 协议交互的模式 (6)6.7 通讯流程 (6)6.7.1 请求命令（四步或者三步） (6)6.7.2 上传命令（一步） (6)6.7.3 通知命令（两步） (7)6.8 超时重发机制 (7)6.8.1 请求回应的超时 (7)6.8.2 执行超时 (7)6.9 通讯协议数据结构的说明 (8)6.10 数据段结构组成描述 (8)7 重要数据选择 (11)7.1 系统编码表 (11)7.2 执行结果定义 (11)7.3 请求返回 (11)7.4 命令列表 (11)7.5 缺省超时和超时重发次数 (11)7.6 污染物编码 (11)1背景污染源自动监控是环境执法、科学管理的重要手段。
污染源自动监控系统的建设和管理依托环境监测、自动控制、计算机、电子、通信等多个领域的技术，是一项复杂的系统工程。
污染源自动监控系统可分为数据收集子系统和信息综合子系统。
数据收集子系统是污染治理设施的组成部分，包括在污染源现场安装的污染物排放监控监测仪器（COD、TOC、PH等水污染物在线监测分析仪，二氧化硫、烟尘等气污染物在线监测分析仪）、流量（速）计、污染治理设施运行记录仪（黑匣子）和数据采集传输仪（用于数据的存储、加密，数据包转发、接收以及报警、反控）等自动监控仪器。
简称现场机信息综合子系统包括计算机信息终端设备、监控中心系统（污染源自动监控中心信息管理软件和数据库等）。
简称上位机在上位机和现场机系统之间，定义数据通信传输的具体技术要求，就是本规范的内容。
污染源在线监控（监测）系统解决方案：XXX在污染源在线监控（监测）系统中应用广泛，本文章中只是介绍了其中一个案例，为了更方便软件在污染源在线监控（监测）行业中的使用，力控提供了污染源在线监控（监测）系统的行业版，针对这一行业的特点，下面列出该行业版中所支持的测控设备的厂家列表：1、广州市怡文科技2、中国环境监测总站3、山东省青岛金仕达电子科技有限公司4、山东省青岛竞业高新技术发展有限公司5、德国WTW公司6、厦门隆力德机电设备有限公司7、青岛崂山电子仪器总厂8、北京蓝星环保技术有限公司9、北京蓬甲科技发展公司10、长沙高新技术产业开发区绿色科学研究所11、欧美大地仪器设备中国有限公司12、意大利哈纳仪器中国总代理13、北京哈纳科仪科技有限公司14、厦门艾士维环保设备有限公司15、江苏电分析仪器16、日丰柴田科学器械工业株式会社北京事务所17、赛普环保科技术发展有限公司（天津）18、北京北美仪器公司19、北京北分麦哈克分析仪器有限公司20、香港昌信科学仪器公司上海维修站21、日本岛津制作所22、北京华厦科创仪器技术公司23、北京金信诚有限责任公司24、吉林市北光分析仪器厂25、吉林市北方电光应用技术研究所26、中西公司（北京）27、北京普莱而得机电技术有限公司28、吉林市科技开发实业公司29、吉林省长春吉大小天鹅仪器有限公司30、河北先河科技发展有限公司31、青岛崂山电子仪器总厂有限公司32、北京圣地万隆测控技术有限公司33、广东省佛山分析仪器厂34、北京普析通用仪器有限公司35、英国KANE中国公司北京承天科技公司36、北京德隆博宇科贸有限公司37、河北先河科技发展有限公司38、浙江省杭州恒达工业自动化研究所39、佛山分析仪器厂40、上海宏伟环保设备仪表厂41、天津市河东区环保局42、天津市华津环保技术发展公司43、山东省青岛竞业高新技术发展有限公司44、大连中环仪器仪表有限公司45、太原中绿环保技术有限公司46、江苏电分析仪器厂47、北京市劳动保护科学研究所48、中国环保监测总站河北省承德市华通环保仪器厂49、美国帕金尔默公司宏超高科北京分公司50、欧陆科仪（远东）51、承德华通环保仪器厂52、烟台海阳国环测控仪器有限公司53、江苏环发环保科技推广中心54、广东省华南环境科学研究所55、山东省恒大环保股份有限公司56、山东省恒大环保57、北京北美仪器公司58、宏超高科北京分公司下面以XX市环保局环境在线监测系统为例，详细说明力控软件在污染源在线监测系统中的应用。
污染源在线自动监控（监测）系统数据传输和接口标准技术规范（征求意见稿）编制说明目录1 背景 (1)2 规范制定的必要性 (1)3 规范制定的原则与依据 (2)4 任务来源 (2)5 编制过程 (2)6 主要内容说明 (3)6.1 规范的范围 (3)6.2 对定义的解释 (3)6.3 对系统结构的描述 (3)6.4 通讯接口的定义 (4)6.5 协议的层次结构 (4)6.6 协议交互的模式 (6)6.7 通讯流程 (6)6.7.1 请求命令（四步或者三步） (6)6.7.2 上传命令（一步） (6)6.7.3 通知命令（两步） (7)6.8 超时重发机制 (7)6.8.1 请求回应的超时 (7)6.8.2 执行超时 (7)6.9 通讯协议数据结构的说明 (8)6.10 数据段结构组成描述 (8)7 重要数据选择 (11)7.1 系统编码表 (11)7.2 执行结果定义 (11)7.3 请求返回 (11)7.4 命令列表 (11)7.5 缺省超时和超时重发次数 (11)7.6 污染物编码 (11)1背景污染源自动监控是环境执法、科学管理的重要手段。
污染源自动监控系统的建设和管理依托环境监测、自动控制、计算机、电子、通信等多个领域的技术，是一项复杂的系统工程。
污染源自动监控系统可分为数据收集子系统和信息综合子系统。
数据收集子系统是污染治理设施的组成部分，包括在污染源现场安装的污染物排放监控监测仪器（COD、TOC、PH等水污染物在线监测分析仪，二氧化硫、烟尘等气污染物在线监测分析仪）、流量（速）计、污染治理设施运行记录仪（黑匣子）和数据采集传输仪（用于数据的存储、加密，数据包转发、接收以及报警、反控）等自动监控仪器。
简称现场机信息综合子系统包括计算机信息终端设备、监控中心系统（污染源自动监控中心信息管理软件和数据库等）。
简称上位机在上位机和现场机系统之间，定义数据通信传输的具体技术要求，就是本规范的内容。
目前总局正在制订《污染源自动监控系统管理办法》，按照要求，“数据传输和接口标准技术规范”作为配套的技术规范之一，应同期发布。
2规范制定的必要性（1）各地经济发展不均衡，在污染源自动监控技术力量方面有强有弱，有的地区污染源自动监控的工作一直无法开展，其中核心的问题之一是没有足够的技术能力制定包括“数据传输和接口标准”在内的技术规范，为加强全国科学执法的能力、启动经济不发达地区的污染源自动监控系统建设工作，总局应牵头制定相关的技术规范。
（2）目前，各地陆续建立的一些污染源自动监控系统，完全受制于各开发单位自有的技术，系统升级和维护工作受到极大的限制。
有的地区使用的数据传输和接口标准技术落后、定义不规范，极大影响了系统建设和运行维护的效率。
为指导全国污染源自动监控系统纳入规范化建设的轨道，总局应统一制定发布能够适应技术发展的“数据传输与接口标准”技术规范。
（3）污染源自动监控数据与控制达标排放、排污收费、许可证发放甚至环境统计都有着密不可分的关系；污染源自动监控数据对突发环境事件应急处理、处置也具有关键作用。
各地建成或拟建的污染源自动监控系统采用的污染源、污染物编码和数据格式不规范、不一致，污染源自动监控数据难以发挥基础数据的作用。
为提高数据的应用范围，确保数据的一致性，应通过发布技术规范给出统一的信息编码、指令和数据包格式。
（4）各地局部的污染源自动监控系统相互独立，采用的数据标准和设计结构不同，各自分散异构的数据资源形成彼此割裂的信息孤岛，无法进行信息交换和业务协同。
而污染源自动监控数据不只为当地环保部门辖区属地管理服务，也为上级环保部门的宏观管理服务；必须通过全国统一的“数据传输与接口标准”，实现全国污染源自动监控系统的数据共享、业务协同，为上下级环保部门之间统一高效的信息沟通共享通道提供基础平台。
（5）应通过组织研究国内自动监控现状、吸收国际先进技术，发布适合环境管理需要的数据传输和接口标准技术规范，确保数据采集和传输方式的可靠性、易维护性。
（6）目前国内污染源自动监控仪器市场良莠不齐，产品规格混乱，国家“数据传输和接口标准”技术规范的出台能够引导产业良性发展。
3规范制定的原则与依据●数据能应用于总局统一的环境信息平台、体现先进性；●应与现有应用软件数据格式通用；●统一制定的数据传输和接口标准技术规范应最大程度地与各地已经建设的污染源自动监控系统的数据传输和接口格式兼容；●数据传输和接口标准应尽量脱离通讯方式的约束，以适应不同通讯方式。
4任务来源2004年8月24日，总局科技司主持召开在线监测技术规范编制工作会，商议商定：数据传输和接口标准由环监局负责、总站和信息中心配合；适用性检测、安装、验收、运行、校验等技术要求由总站负责。
2004年10月20日，总局发文《关于下达污染源在线自动监控（监测）系统数据传输和接口标准技术规范的通知》（环办函[2004]623号），要求环境应急与事故调查中心（环监局）作为该技术规范编制工作的承担单位，信息中心和总站参加，2005年10月前完成。
5编制过程1、2004年11月1日，根据科技司的要求，环监局（环境应急与事故调查中心）主持召开第一次《污染源在线自动监控（监测）系统数据传输和接口标准技术规范》编制工作会，科技司产业处领导和总站、信息中心相关负责同志参加。
会议商定了技术规范的适用范围、编制的基本原则、任务分工以及时间安排，确定了《污染源在线自动监控（监测）系统数据传输和接口标准技术规范》编制工作组成员。
2、2004年11月4日，环监局在总局网站和中国环境监察在线网站上发布了“关于征集污染源在线自动监控（监测）系统数据传输和接口标准技术资料的通知”，向社会广泛征集相关技术资料。
环监局也通过各种途径搜集了一些资料。
经整理筛选，可供参考的相关技术资料共8套，基本涵盖了国内外目前采用的主要内容：（1）直辖市环保部门采用的：北京市锅炉烟气在线连续监测系统联网通讯的有关规定上海市水污染源在线监测通讯技术规范（2）国内现场仪器厂家和系统集成商采用的：湖南力合环境在线监测系统数据传输协议北京普析通用TW-6000 CODcr水质连续自动监测仪通讯协议北京标旗世纪环境数据在线监测设备RS232串口协议长沙华时捷废水在线监控无线传输通讯协议山东胜利油田龙发公司水质、烟气监测通讯协议（3）国外现场仪器厂家和系统集成商采用的：美国哈希公司HACH COD通讯协议3、2004年12月9日，环监局结合目前全国污染源自动监控系统建设和应用的现状，按照原定的计划，完成了《〈污染源在线自动监控（监测）系统数据传输和接口标准技术规范〉编制大纲》（草案），并向信息中心、总站等相关单位发出《关于〈污染源在线自动监控（监测）系统数据传输和接口标准技术规范编制大纲〉征求意见的函》。
4、2005年1月17日, 环监局主持召开第二次《污染源在线自动监控（监测）系统数据传输和接口标准技术规范》编制工作会，科技司产业处领导和总站、信息中心相关负责同志参加。
会议研究讨论了《编制大纲》（草案），对具体内容提出了一些具体的调整要求，确定了“技术规范”的范围和基本体系，并明确由西安交大长天软件股份有限公司具体编写“技术规范”（草案）。
5、2005年3月15日，在参照国内外电子、通信、自动控制、计算机和环境监测相关技术标准的基础上，完成了“技术规范”内部讨论稿，并通过电子邮件发送给编制工作组各成员。
6、2005年4月6日, 环监局主持召开第三次《污染源在线自动监控（监测）系统数据传输和接口标准技术规范》编制工作会，科技司产业处、总站统计室、总站质检中心、信息中心相关领导和负责同志充分讨论了“技术规范”内部讨论稿，基本肯定了其主要内容，并提出了进一步的完善要求。
7、2005年4月20日，根据第三次工作会要求，在内部讨论稿的基础上进行了修改完善，完成《污染源在线自动监控（监测）系统数据传输和接口标准技术规范》征求意见稿。
6主要内容说明6.1 规范的范围本规范规定了污染源在线自动监控系统数据通讯的数据格式、代码定义、传输规范。
本规范适用安装于污染源的自动监测仪器、仪表、数据采集传输与系统软硬件。
本规范规定了系统对参数命令、交互命令、数据命令和反控命令的数据格式和代码定义，本规范不限制系统扩展其他的信息内容，在扩展内容时不得与本协议中所使用或保留的控制命令相冲突。
6.2 对定义的解释现场机：安装在污染源排放口现场，用于监测污染源排污状况及完成和上位机的数据通讯传输的单台或多台设备及设施，它是污染治理设施的组成部分，包括在污染源现场安装的污染物排放监控（监测）仪器、流量（速）计、污染治理设施运行记录仪和数据采集传输仪等自动监控仪器。
上位机：安装在各级环保部门，有权限对现场机发出查询和控制等本规范规定指令的数据接收和数据处理系统。
包括计算机信息终端设备、监控中心系统等。
基础传输层：基于TCP/IP 的和非基于TCP/IP的传输网络及之上的连接数据采集传输仪：采集不同类型监测仪器的数据、完成数据存储及和上位机的数据通讯传输功能的单台仪器。
6.3 对系统结构的描述污染源在线自动监控（监测）系统体系结构下图所示：系统从底层逐级向上可分为现场机、传输网络和上位机三个层次。
上位机通过传输网络和现场机相互作用，并获取现场数据，具体有两种操作方式：一是现场仪器仪表（以下通称监测仪器）本身具有较强的通信功能，监控现场只有一台仪器，可直接操作现场监测仪器，取得监测数据，执行控制动作，并接收告警信息；二是上位机不直接与监测仪器通讯，而是与数据采集传输仪通讯，数据采集传输仪下接监测仪器。
本规范不规定具体的通讯网络，以便根据现场具体情况采用先进的通讯手段，经济、合理地完成传输任务。
现场监测仪器具有复杂的形态，有些监测仪器将数据采集与传输集成为一体；有些则采用分离的或第三方提供的数据采集传输仪，将自身挂接在数据采集传输仪上，由数据采集传输仪完成与上位机的通讯。
本规范对现场机内部通讯方式不作具体规定，仅给出推荐标准。
6.4 通讯接口的定义上位机与现场机实现通讯，现场机在结构上有二种类型，一种是现场监测仪器将监测、存储、通讯接口和远程传输集成为一体，自身实现通讯控制功能；另一种监测仪器带有模拟输出接口或数字通讯接口，挂接于数据采集传输仪，通过数据采集传输仪实现数据转发。
数据采集传输仪可以是单片机、工控机、嵌入式计算机、PLC等形式。
对于第一种现场监测仪器，本规范不限制仪器内部结构，但要求其能够实现本规范规定的要求；第二种现场监测仪器必须通过数据采集传输仪来实现本规范规定的要求，在内部，数据采集传输仪与监测仪器的通讯方式本规范不作规定，推荐采用modbus标准。
现场机对上位机通讯接口，本规范不作限制，但要满足选定的传输网络的要求。
