地层测试工艺介绍A

斯伦贝谢模块式地层测试(MDT测试)推荐做法（φ215.9井眼为例）1.MDT测试风险MDT（模块式地层动态测试器）测井技术在识别油气水层、判断油水界面和采集地层流体样品等方面有相当明显的优势，但是MDT是定点测量，受测试时间、电缆吸附粘卡等因素影响；测试仪器在不规则井眼、轨迹变化较大井眼或岩屑床较厚的井眼内移动时容易遇阻遇卡；井内钻井液中含有塑料小球、玻璃微珠以及钻井液净化不好含砂量大、固相高或含有较高的岩屑时会出现堵塞测试仪器管线和探针，这些因素都是造成MDT测井技术应用的风险。

(1)井身轨迹不平滑、狗腿度较大易导致电缆键槽卡钻；井径不规则导致下送测试仪器遇阻、上起测试仪器遇卡。

(2)钻井液性能不好，岩屑床清除不干净，易造成下放测试仪器遇砂桥或沉砂阻；钻井液清洁不好，钻井液中岩屑含量较高、自然密度过高、有害固相高、含砂量高、泥饼虚厚不光滑，钻井液润滑性差易造成电缆或仪器粘卡。

(3)钻井液失水大，形成的泥饼虚厚，测试仪器易发生下钻遇阻、上提遇卡，严重时发生测试仪器和电缆吸附粘卡或电缆键槽卡钻。

(4)封井钻井液中含有塑料小球、玻璃微珠或者钻井液净化不彻底含有较高的岩屑，表现为含砂量大、自然密度高，有害固相含量高时会出现堵塞测试仪器管线和探针。

(5)MDT测试期间，单点测试时间在8~12h，测试仪器静止时间长，易导致测试仪器粘卡或电缆粘卡。

(6)井口接拆仪器时防操作失误，发生井口落物。

(7)油气显示活跃的井，测井期间及时灌浆，加强坐岗观察，防止溢流风险。

2.钻进期间注意事项(1)优化井身轨迹，定向和后期调整期间尽量提前控制，避免出现较大狗腿，确保井身轨迹尽量平滑，避免电测期间电缆拉出键槽；(2)在馆陶组及以上软地层中施工期间，严禁定点循环，产生糖葫芦井眼；(3)东营组、沙河街组及以下易掉块、垮塌地层施工期间，严格按照《东营组沙河街组油泥岩施工推荐作法》进行施工，最大限度防止井壁出现锯齿状井眼；(4)施工期间保持与地质录井沟通，确保钻具组合和井深数据无误。

地层中途测试工艺简介1、MDT（Modular Formation Dynamics Tester）是指模块式地层动态测试器，斯伦贝谢公司第三代电缆地层测试工具通,过压力剖面、光学流体分析、取样技术可以准确识别流体类型，通过测量压力剖面可以确定油水界面、研究油藏类型，利用测压及产量测试取样可以研究油气藏性质。

仪器工作时上下封隔器座封后，泵将中间抽空后让地层流体进入，测得地层实际压力，比较准确，但停留时间较长，易卡。

图1为MDT结构示意图。

其工作原理参考第七部分“重复地层测试—RFT基本原理”。

图1 MDT结构示意图。

2、DST 测试类型（煤层例）2. 1中途裸眼测试这类测试是打开煤层后立即进行测试, 此时地层损害最轻, 并且所有的产层都可进行测试, 便于对地层做出准确的评价。

2. 2套管坐封测裸眼这类测试是套管下到煤层顶部后, 打开煤层, 封隔器坐在套管内测试煤层。

2. 3完井测试这类测试是完井后下套管、射孔、射开煤层, 在套管内测试。

2. 4改造后测试这类测试是在对煤层进行压裂或造洞穴后进行的测试, 与改造前的参数比较, 评价改造的效果和经济效益。

3、多流测试器（MFE）一、产品概述（1）MFE地层测试器是一套完整的井下开关工具，整套测试工具均借助于钻杆的上、下运动来操作和控制井下工具的各种阀，具有操作方便、动作灵活可靠，地面显示清晰的特点。

测试时在地面可以比较容易地观察和判断井下工具所处的位置，并能获得任意次开井流动和关井测压期,为评价地层提供了更多的资料。

MFE系统通常包括多流测试器、封隔器、液压锁紧接头、旁通阀和安全密封等。

（2）MFE中所装的双控制阀通常是借助钻杆的上、下运动来打开或关闭的。

下井时阀处于关闭状态，到达井底后，通过钻柱施加重力，经过一段延时，测试阀打开。

在打开的一瞬间，钻柱突然下坠25.4mm，这种在地面可以直接观察到的显示表明阀已打开。

如果要关闭测试阀时，只需将钻柱上提并略超过自由点，然后再下放钻柱加重力即可关井。

地层测试技术地层测试(formation testing)是在在钻井或油气井生产过程中，对目的层段层进行的测试求产，地层测试可以测取地层压力数据，采集地层流体样品，从而对地层的压力、有效渗透率、生产率、连通情况、衰竭情况等进行评价，为建立最佳的完井方式、确定下部措施和开发方案提供依据，是进行油田勘探开发的重要技术手段。

其方法一般有：①随钻地层测试：通过钻杆末端的钻杆测试器；②电缆地层测试：利用电缆下入绳索式测试器；此外广义的地层测试还包括常规的试油试气、钻杆地层测试、生产测井、试井等。

钻杆地层测试—DST（drill stem test)是使用钻杆或油管把带封隔器的地层测试器下入井中进行试油的一种先进技术。

它既可以在已下入套管的井中进行测试，也可在未下入套管的裸眼井中进行测试；既可在钻井完成后进行测试，又可在钻井中途进行测试。

它们座封隔离裸眼井底,解脱泥浆柱压力影响，使地层内的流体进入测试器，进行取样、测压等。

钻杆(中途)测试减少了储层受污染的时间和多种后续井下工程对储层的影响，可以有效保护储层，是对低压低渗和易污染油气层提高勘探成功率的有效手段之一。

中途测试往往也使油气提前发现，争取了时间，易于安排下步工作。

电缆地层测试是使用电缆下入地层测试器，电缆地层测试仪器又称之为储层描述仪，是目前求取地层有效渗透率和油气生产率最直接有效的测井方法，同一般的钻杆测试相比，它具有简便、快速、经济、可靠的优点，在油田开发中有重要作用。

电缆地层测试目前应用的主要是组件式电缆地层测试器，仪器结构包括电气组件、双探头组件、石英压力计组件、流动控制组件和样品筒组件几部分。

根据用户的需求，可以单独测量地层压力及压力梯度，或者同时采集多个地层流体样品。

MFE（mulitflow evaluator）被称为多流测试器，是斯伦贝谢公司研制的地层测试器，用它可实现钻井中途裸眼井段测试和多层段间的跨隔测试。

MFE测试技术是通过钻杆或油管将专用测试仪器及管串组件传输下到欲测试目的层段，利用封隔器座封实现管柱内腔体与环空的阻隔，使地层流体在人为控制压差的条件下顺利流动进入管柱，从而摸清目的层压力、液性和产能等数据资料。

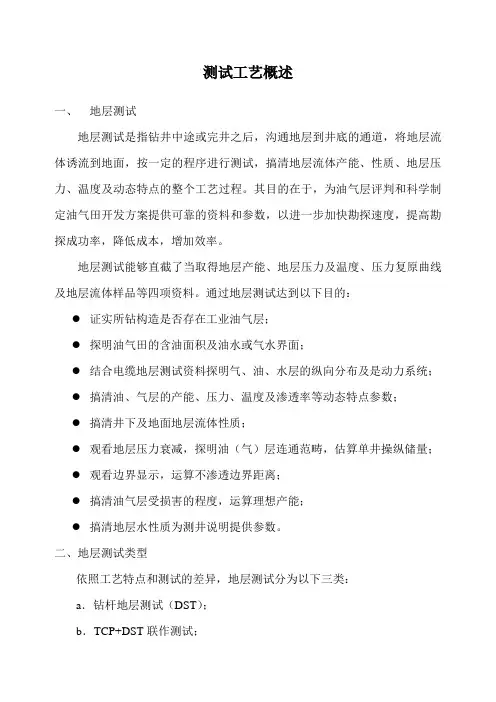

测试工艺概述一、地层测试地层测试是指钻井中途或完井之后，沟通地层到井底的通道，将地层流体诱流到地面，按一定的程序进行测试，搞清地层流体产能、性质、地层压力、温度及动态特点的整个工艺过程。

其目的在于，为油气层评判和科学制定油气田开发方案提供可靠的资料和参数，以进一步加快勘探速度，提高勘探成功率，降低成本，增加效率。

地层测试能够直截了当取得地层产能、地层压力及温度、压力复原曲线及地层流体样品等四项资料。

通过地层测试达到以下目的：●证实所钻构造是否存在工业油气层；●探明油气田的含油面积及油水或气水界面；●结合电缆地层测试资料探明气、油、水层的纵向分布及是动力系统；●搞清油、气层的产能、压力、温度及渗透率等动态特点参数；●搞清井下及地面地层流体性质；●观看地层压力衰减，探明油（气）层连通范畴，估算单井操纵储量；●观看边界显示，运算不渗透边界距离；●搞清油气层受损害的程度，运算理想产能；●搞清地层水性质为测井说明提供参数。

二、地层测试类型依照工艺特点和测试的差异，地层测试分为以下三类：a．钻杆地层测试（DST）；b．TCP+DST联作测试；c．延长测试（EDST）。

三、测试设计的重要性海上测试是一项系统工程，这项工程完成得好坏，不但与测试时期的工作有关，而且与测试前的钻井和完井作业质量有关。

如钻井期对油层爱护较好，井身较规则，固井质量好，测试层段无窜槽现象，这些差不多上测试成功的前提条件。

就测试作业而言，有如下四个紧密相关的环节：测试设计、工艺施工、资料录用和资料说明。

每个环节都关系着测试质量，其中测试设计又是首要的工作，一个优秀的测试设计（包括工艺设计和测试方案设计）应该是，针对不同地层、测试层段、井身条件和测试目的，采取有效的工艺方法和测试方案。

使测试既能满足取资料要求，又能达到施工安全、快速和低成本。

地层测试设计差不多内容：第一章拟测试井的差不多数据a．构造位置；e．开钻日期及完钻日期；b．地理位置；f．完钻井深及完钻层位；c．经纬度及坐标；g．钻头程序及套管程序；d．水深及补心海拔；h．人工井底。

第七章地层测试工艺及监督第一节地层测试概述一、地层测试原理地层测试也叫钻杆测试，国外叫DST，是英文Drill Stem Testing的缩写。

地层测试是目前世界上及时准确评价油气层的先进技术，在钻井过程中或完井后通过对油气层进行开关井测试，可以获得在动态条件下地层的各种参数和流体性质，从而对产层作出定性或定量的评价。

地层测试属于不稳定试井方法之一。

其基本原理是，用钻杆或油管将测试工具（测试阀、封隔器、压力计等）送入井下待测位置，然后坐封好封隔器，将测试层与其它井段隔开，接着地面控制打开测试阀，造成井筒与地层之间有一个较大的压差，地层中的流体在压差的作用下流到井筒，经过测试管串流到地面。

通过地面操作可进行多次井下开关井，即可获得产层的产量和压力恢复曲线，最后关井可以采集到地层条件下的流体样品。

利用计算机试井解释软件分析处理井下压力记录仪测得的压力与时间的变化关系曲线，就可以计算出产层的特性参数。

二、地层测试录取的参数地层测试除了可直接取得产层的液性、产量、温度、压力、高压物性等数据外，还可经过计算求得产层的有效渗透率（K）、地层系数（Kh）、流动系数（Kh/μ）、井筒储集系数（c）、产层完善程度（表皮系数S、堵塞比DR、污染压降ΔPs）、流动效率（FE）、采液指数（J。

）、研究半径（ri）、边界距离（L）及边界类型等多项参数，并判别油藏的储集类型和计算各种类型油藏的特征参数。

如双重介质油藏的储容比（ω）、窜流系数（λ）；复合油藏的内区半径（r）、流动系数比（(Kh/μ)1/(Kh/μ)2）、储能系数比（(φC t h)1/(φC t h)2）；压裂井的裂缝半长（X f），裂缝导流能力（K f W）等等。

三、地层测试分类在国内，按地层测试井和测试方式的不同分为以下几种类型。

1.按地层测试井的类型分为钻井中途测试和完井测试。

2.按井眼的类型分为裸眼井测试和套管井测试。

3.按封隔器坐封的方式分为支撑式测试、悬挂式测试和膨胀式测试。
