电气预算入门

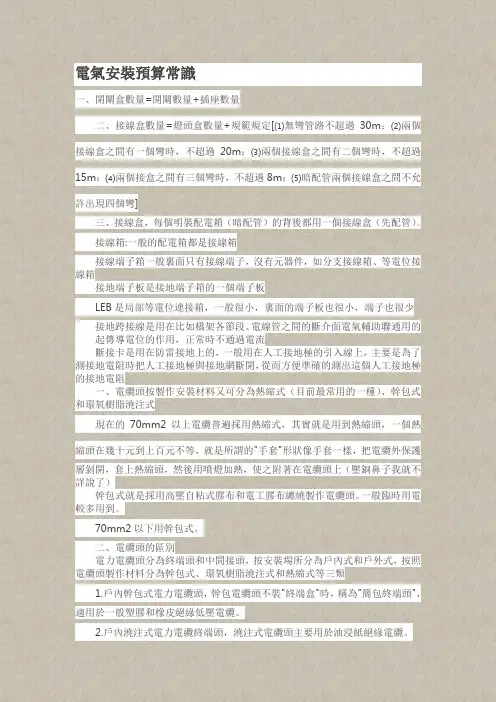

電氣安裝預算常識一、開關盒數量=開關數量+插座數量二、接線盒數量=燈頭盒數量+規範規定[⑴無彎管路不超過30m；⑵兩個接線盒之間有一個彎時，不超過20m；⑶兩個接線盒之間有二個彎時，不超過15m；⑷兩個接盒之間有三個彎時，不超過8m；⑸暗配管兩個接線盒之間不允許出現四個彎]三、接線盒，每個明裝配電箱（暗配管）的背後都用一個接線盒（先配管）。

接線箱:一般的配電箱都是接線箱接線端子箱一般裏面只有接線端子，沒有元器件，如分支接線箱、等電位接線箱接地端子板是接地端子箱的一個端子板LEB是局部等電位連接箱，一般很小，裏面的端子板也很小，端子也很少接地跨接線是用在比如橋架各節段、電線管之間的斷介面電氣輔助聯通用的起傳導電位的作用，正常時不通過電流斷接卡是用在防雷接地上的，一般用在人工接地極的引入線上，主要是為了測接地電阻時把人工接地極與接地網斷開，從而方便準確的測出這個人工接地極的接地電阻一、電纜頭按製作安裝材料又可分為熱縮式（目前最常用的一種）、幹包式和環氧樹脂澆注式現在的70mm2以上電纜普遍採用熱縮式，其實就是用到熱縮頭，一個熱縮頭在幾十元到上百元不等，就是所謂的"手套"形狀像手套一樣，把電纜外保護層剝開，套上熱縮頭，然後用噴燈加熱，使之附著在電纜頭上（壓銅鼻子我就不詳說了）幹包式就是採用高壓自粘式膠布和電工膠布纏繞製作電纜頭。

一般臨時用電較多用到。

70mm2以下用幹包式。

二、電纜頭的區別電力電纜頭分為終端頭和中間接頭，按安裝場所分為戶內式和戶外式，按照電纜頭製作材料分為幹包式、環氧樹脂澆注式和熱縮式等三類1.戶內幹包式電力電纜頭，幹包電纜頭不裝"終端盒"時，稱為"簡包終端頭"，適用於一般塑膠和橡皮絕緣低壓電纜。

2.戶內澆注式電力電纜終端頭，澆注式電纜頭主要用於油浸紙絕緣電纜。

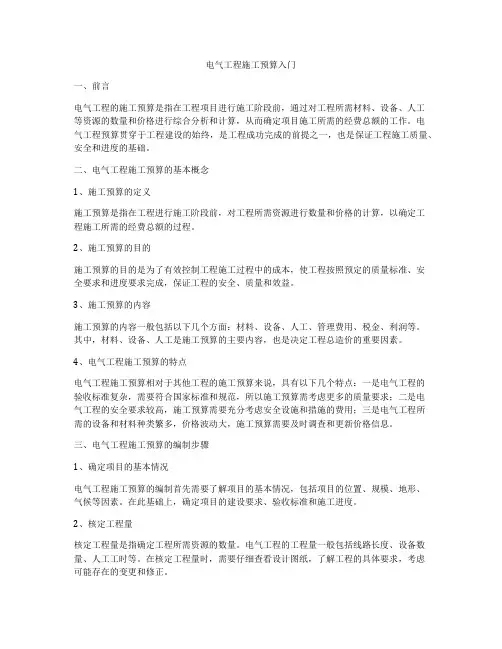

电气工程施工预算入门一、前言电气工程的施工预算是指在工程项目进行施工阶段前，通过对工程所需材料、设备、人工等资源的数量和价格进行综合分析和计算，从而确定项目施工所需的经费总额的工作。

电气工程预算贯穿于工程建设的始终，是工程成功完成的前提之一，也是保证工程施工质量、安全和进度的基础。

二、电气工程施工预算的基本概念1、施工预算的定义施工预算是指在工程进行施工阶段前，对工程所需资源进行数量和价格的计算，以确定工程施工所需的经费总额的过程。

2、施工预算的目的施工预算的目的是为了有效控制工程施工过程中的成本，使工程按照预定的质量标准、安全要求和进度要求完成，保证工程的安全、质量和效益。

3、施工预算的内容施工预算的内容一般包括以下几个方面：材料、设备、人工、管理费用、税金、利润等。

其中，材料、设备、人工是施工预算的主要内容，也是决定工程总造价的重要因素。

4、电气工程施工预算的特点电气工程施工预算相对于其他工程的施工预算来说，具有以下几个特点：一是电气工程的验收标准复杂，需要符合国家标准和规范，所以施工预算需考虑更多的质量要求；二是电气工程的安全要求较高，施工预算需要充分考虑安全设施和措施的费用；三是电气工程所需的设备和材料种类繁多，价格波动大，施工预算需要及时调查和更新价格信息。

三、电气工程施工预算的编制步骤1、确定项目的基本情况电气工程施工预算的编制首先需要了解项目的基本情况，包括项目的位置、规模、地形、气候等因素。

在此基础上，确定项目的建设要求、验收标准和施工进度。

2、核定工程量核定工程量是指确定工程所需资源的数量。

电气工程的工程量一般包括线路长度、设备数量、人工工时等。

在核定工程量时，需要仔细查看设计图纸，了解工程的具体要求，考虑可能存在的变更和修正。

3、确定资源价格确定资源价格是指通过调查市场行情、询价、比价等方式，确定材料、设备、人工等资源的价格。

在确定资源价格时，需要综合考虑质量、服务、信誉等因素，及时更新价格信息，以确保预算的准确性。

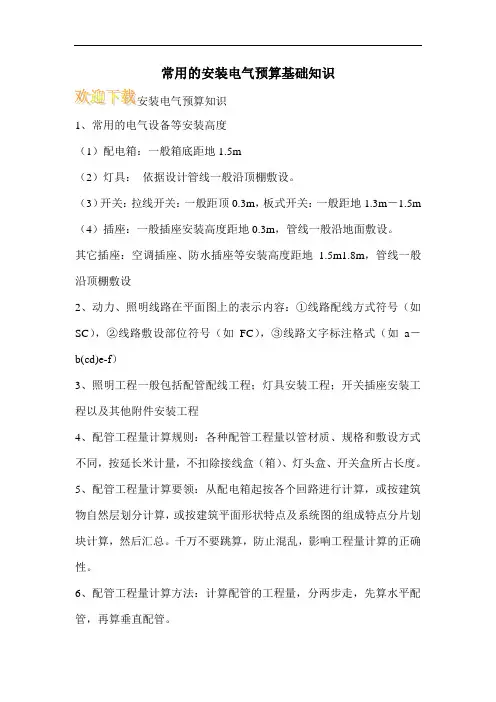

常用的安装电气预算基础知识1、常用的电气设备等安装高度（1）配电箱：一般箱底距地1.5m（2）灯具：依据设计管线一般沿顶棚敷设。

（3）开关：拉线开关：一般距顶0.3m，板式开关：一般距地1.3m－1.5m （4）插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。

其它插座：空调插座、防水插座等安装高度距地 1.5m1.8m，管线一般沿顶棚敷设2、动力、照明线路在平面图上的表示内容：①线路配线方式符号（如SC），②线路敷设部位符号（如FC），③线路文字标注格式（如a－b(cd)e-f）3、照明工程一般包括配管配线工程；灯具安装工程；开关插座安装工程以及其他附件安装工程4、配管工程量计算规则：各种配管工程量以管材质、规格和敷设方式不同，按延长米计量，不扣除接线盒（箱）、灯头盒、开关盒所占长度。

5、配管工程量计算要领：从配电箱起按各个回路进行计算，或按建筑物自然层划分计算，或按建筑平面形状特点及系统图的组成特点分片划块计算，然后汇总。

千万不要跳算，防止混乱，影响工程量计算的正确性。

6、配管工程量计算方法：计算配管的工程量，分两步走，先算水平配管，再算垂直配管。

（1）水平方向敷设的管，以施工平面布置图的管线走向和敷设部位为依据，并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算。

（2）垂直方向敷设的管（沿墙、柱引上或引下)，其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。

无论配管是明敷或暗敷均按规范预留长度计算线管长度7、配管工程量计算时应注意的问题：（1）不论明配还是暗配管，其工程量均以管子轴线为理论长度计算。

水平管长度可按平面图所示标注尺寸或用比例尺量取，垂直管长度可根据层高和安装高度计算。

（2）在计算配管工程量时要重点考虑管路两端、中间的连接件：①两端应该预留的要计入工程量（如进、出户管端）；②中间应该扣除的必须扣除（如配电箱等所占长度）（3）明配管工程量计算时，要考虑管轴线距墙的距离，如在设计无要求时，一般可以墙皮作为量取计算的基准；设备、用电器具作为管路的连接终端时，可依其中心作为量取计算的基准。

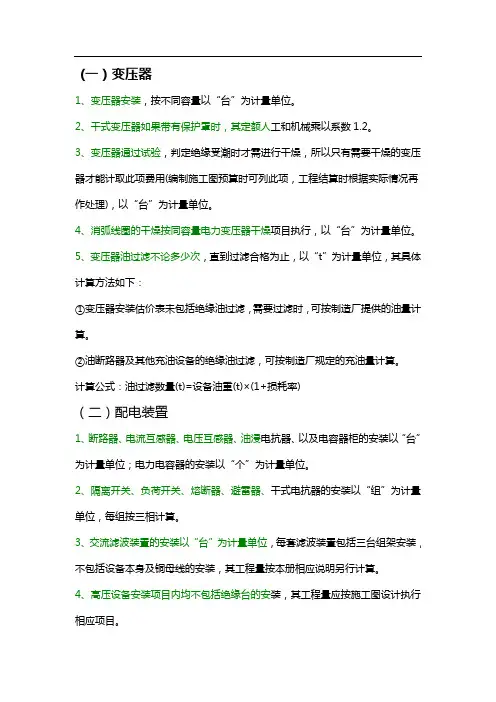

(一）变压器1、变压器安装，按不同容量以“台”为计量单位。

2、干式变压器如果带有保护罩时，其定额人工和机械乘以系数1.2。

3、变压器通过试验，判定绝缘受潮时才需进行干燥，所以只有需要干燥的变压器才能计取此项费用(编制施工图预算时可列此项，工程结算时根据实际情况再作处理)，以“台”为计量单位。

4、消弧线圈的干燥按同容量电力变压器干燥项目执行，以“台”为计量单位。

5、变压器油过滤不论多少次，直到过滤合格为止，以“t”为计量单位，其具体计算方法如下：①变压器安装估价表未包括绝缘油过滤，需要过滤时，可按制造厂提供的油量计算。

②油断路器及其他充油设备的绝缘油过滤，可按制造厂规定的充油量计算。

计算公式：油过滤数量(t)=设备油重(t)×(1+损耗率)（二）配电装置1、断路器、电流互感器、电压互感器、油浸电抗器、以及电容器柜的安装以“台”为计量单位；电力电容器的安装以“个”为计量单位。

2、隔离开关、负荷开关、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。

3、交流滤波装置的安装以“台”为计量单位，每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量按本册相应说明另行计算。

4、高压设备安装项目内均不包括绝缘台的安装，其工程量应按施工图设计执行相应项目。

5、高压成套配电柜和箱式变电站的安装以“台”为计量单位，均未包括基础槽钢、母线及引下线的配装安装。

6、配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的需要量计算；执行本册第四章铁构件安装项目，或按成品考虑。

7、绝缘油、六氟化硫气体、液压油等均按设备带有考虑；电气设备以外的加压设备和附属管道的安装应按相应估价表另行计算。

8、配电设备的端子板外部接线，应执行本册第四章相应项目。

9、设备安装所需的地脚螺栓按土建预埋考虑；设备安装需要二次灌浆时，执行第一册相关子目。

（三）母线及绝缘子1、悬垂绝缘子串安装，指垂直或V型安装的提挂导线、跳线、引下线、设备连接线或设备等所有用的绝缘子串安装，按单、双串分别以“串”为计量单位，耐张绝缘子串的安装，已包括在软母线安装项目内。

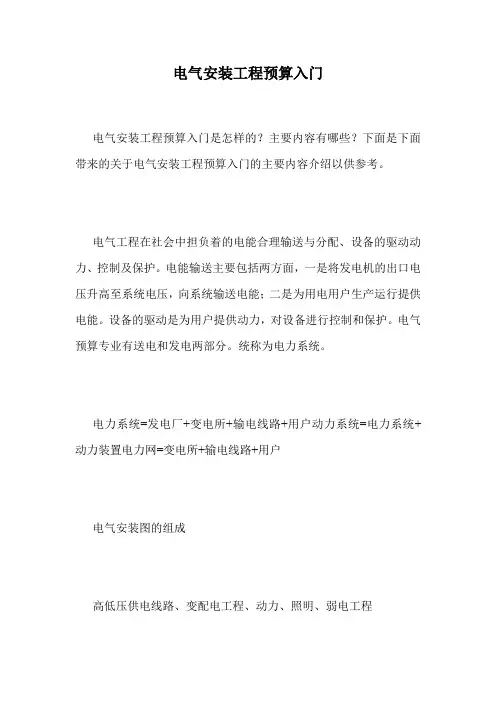

电气安装工程预算入门
电气安装工程预算入门是怎样的？主要内容有哪些？下面是下面带来的关于电气安装工程预算入门的主要内容介绍以供参考。

电气工程在社会中担负着的电能合理输送与分配、设备的驱动动力、控制及保护。

电能输送主要包括两方面，一是将发电机的出口电压升高至系统电压，向系统输送电能；二是为用电用户生产运行提供电能。

设备的驱动是为用户提供动力，对设备进行控制和保护。

电气预算专业有送电和发电两部分。

统称为电力系统。

电力系统=发电厂+变电所+输电线路+用户动力系统=电力系统+动力装置电力网=变电所+输电线路+用户
电气安装图的组成
高低压供电线路、变配电工程、动力、照明、弱电工程
一套完整的电气设计图纸应包括：设计说明，图纸目录、图例、施工说明、平面图、系统图、大样图、安装标准图集等。

1．电力系统的组成由发电厂的发电机、升压及降压变电设备、电力网及电能用户组成的系统统称为电力系统。

发电厂：生产电能。

电力网：变换电压、传送电能。

由变电所和电力线路组成。

配电系统：将系统的电能传输给电力用户。

电力用户：高压用户额定电压在1kV以上，低压用户额定电压在1kV以下。

用电设备：消耗电能。

变电站：变换电压和交换电能的场所。

升压变电6、10、15kv 升110、220、500kv 降压变电110、220、500kv降6、10、kv
电力系统的接线方式大致分为两大类：
无备用电源接线
有备用电源接线
具体表现型式有
放射式
树干式
混合式
环网式
1．无备用接线方式无备用接线包括：单回放射式
树干式
链式网络。

电气预算员培训教程
1.电气工程基础知识：包括电气设备的种类、工作原理和安装要求等，为电气预算员了解电气设备的特点和使用条件提供基础。

2.材料成本估计：掌握各类电气设备和材料的市场价格，了解材料价
格的波动情况，掌握各类电气设备的价格走势，为项目预算提供准确的材
料成本估计。

3.工程量计算方法：了解电气工程项目中所需要的各项电气设备和材
料的具体数量，包括电线、电缆、开关、插座等，掌握各种电气设备的使
用范围和数量计算方法。

4.预算编制技巧：了解电气工程预算的编制要求和规范，熟悉预算编
制的常用软件工具，掌握预算编制的方法和技巧，提高预算准确性和效率。

5.预算审核和控制：学习预算审核和控制的流程和方法，掌握预算审
核的标准和关键点，了解预算控制的原则和方法，提高预算管理水平和效果。

6.市场调研和竞争分析：了解电气设备市场的情况和竞争情况，分析
各类电气设备的特点和价格优势，为项目预算提供市场参考和竞争优势分析。

7.预算管理和成本控制：学习预算管理和成本控制的基本理论和方法，了解预算管理的流程和要点，掌握成本控制的原则和方法，提高项目的投
资效益。

以上是电气预算员培训教程的一些基本内容，通过学习这些内容，可
以提高电气预算员的技能水平和工作能力，为工程项目的投资决策提供准
确科学的参考。

同时，还可以引导电气预算员积极采用新技术，提高预算工作的效率和准确性，为项目的成功实施贡献力量。
