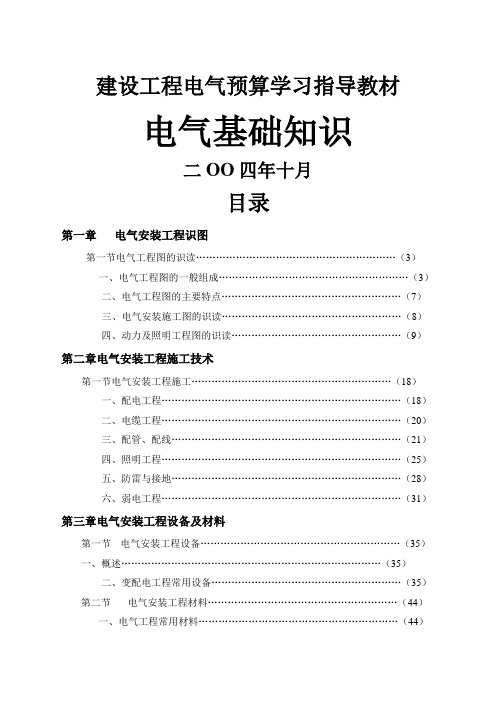

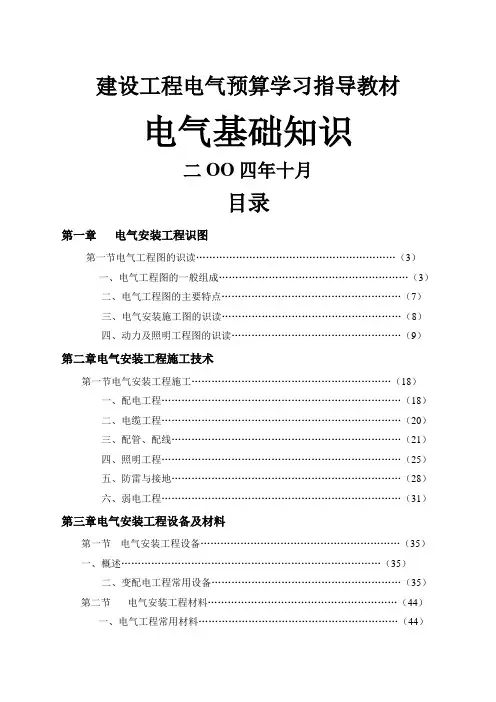

建设工程电气预算学习指导教材电气基础知识二OO四年十月目录第一章电气安装工程识图第一节电气工程图的识读 (3)一、电气工程图的一般组成 (3)二、电气工程图的主要特点 (7)三、电气安装施工图的识读 (8)四、动力及照明工程图的识读 (9)第二章电气安装工程施工技术第一节电气安装工程施工 (18)一、配电工程 (18)二、电缆工程 (20)三、配管、配线 (21)四、照明工程 (25)五、防雷与接地 (28)六、弱电工程 (31)第三章电气安装工程设备及材料第一节电气安装工程设备 (35)一、概述 (35)二、变配电工程常用设备 (35)第二节电气安装工程材料 (44)一、电气工程常用材料 (44)附录：一、钢门窗、铝合金门窗与金属体的连接 (53)二、屋面避雷带、入户金属管做法 (55)三、低压电气设备保护线连接方式 (58)第一章电气安装工程识图第一节电气工程图的识读图纸是工程技术界的共同语言。
图纸的种类很多，我们常见的建筑工程图按专业分为土建工程图、采暖通风工程图、给水排水工程图、电气工程图、工艺流程工程图等。
各种图纸都有各自的特点，各自的表达方式，各自的规定画法和习惯画法。
下面简单介绍识读电气工程图有关的一些基本概念与知识。
一、电气工程图的一般组成电气工程的规模有大有小，反映不同规模的工程图纸的种类、数量也是不同的。
一般而言，一项工程的电气工程图应由以下几部分图纸组成：1.首页：包括电气工程图纸目录、设计说明、图例、设备（主要材料）明细表等。
设计说明主要阐述该电气工程设计的依据、基本指导思想与原则，补充图纸中未能表明的工程特点、安装方法、工艺要求、特殊设备的使用方法及其它使用与维护注意事项等。
图例一般只列出本套图纸涉及的一些特殊图例。
2.电气系统图：表现整个工程或其中某个工程的供电方案与供电方式的图纸。
电气系统图只表示各元件的连接关系，不表示元件的具体形状、具体安装位置和具体接线方法。
为了简单明了，电气系统图往往采用单线图，只有某些380/220伏低压配电系统图才部分地采用三线图或三相四线图。
建设工程电气预算学习指导教材电气基础知识二OO四年十月目录第一章电气安装工程识图第一节电气工程图的识读 (3)一、电气工程图的一般组成 (3)二、电气工程图的主要特点 (7)三、电气安装施工图的识读 (8)四、动力及照明工程图的识读 (9)第二章电气安装工程施工技术第一节电气安装工程施工 (18)一、配电工程 (18)二、电缆工程 (20)三、配管、配线 (21)四、照明工程 (25)五、防雷与接地 (28)六、弱电工程 (31)第三章电气安装工程设备及材料第一节电气安装工程设备 (35)一、概述 (35)二、变配电工程常用设备 (35)第二节电气安装工程材料 (44)一、电气工程常用材料 (44)附录：一、钢门窗、铝合金门窗与金属体的连接 (53)二、屋面避雷带、入户金属管做法 (55)三、低压电气设备保护线连接方式 (58)第一章电气安装工程识图第一节电气工程图的识读图纸是工程技术界的共同语言。
图纸的种类很多，我们常见的建筑工程图按专业分为土建工程图、采暖通风工程图、给水排水工程图、电气工程图、工艺流程工程图等。
各种图纸都有各自的特点，各自的表达方式，各自的规定画法和习惯画法。
下面简单介绍识读电气工程图有关的一些基本概念与知识。
一、电气工程图的一般组成电气工程的规模有大有小，反映不同规模的工程图纸的种类、数量也是不同的。
一般而言，一项工程的电气工程图应由以下几部分图纸组成：1. 首页：包括电气工程图纸目录、设计说明、图例、设备（主要材料）明细表等。
设计说明主要阐述该电气工程设计的依据、基本指导思想与原则，补充图纸中未能表明的工程特点、安装方法、工艺要求、特殊设备的使用方法及其它使用与维护注意事项等。
图例一般只列出本套图纸涉及的一些特殊图例。
2. 电气系统图：表现整个工程或其中某个工程的供电方案与供电方式的图纸。
电气系统图只表示各元件的连接关系，不表示元件的具体形状、具体安装位置和具体接线方法。
为了简单明了，电气系统图往往采用单线图，只有某些380/220伏低压配电系统图才部分地采用三线图或三相四线图。
电气系统图在整个电气工程图中具有十分重要的地位，认真地阅读电气系统图是非常必要的。
3. 平面图：是表现各种电气设备与线路平面布置的图纸，是进行电气安装的重要依据。
平面图包括外电总平面图和各专业平面图。
电气专业平面图有动力平面图、照明平面图、防雷与接地平面图等。
动力及照明平面图主要表示动力及照明线路的敷设位置、敷设方式、导线穿线管种类、线管管径、导线截面及根数，同时还标出各种用电设备器具的安装数量、型号及相对位置。
这种平面图不能表现电气设备、器具的具体形状，只能反映设备之间的相对位置。
4. 设备布置图：主要表明设备与附件的安装位置和安装方式及其相互关系的图纸。
通常由平面图、立面图、断面图、剖面图及各种构件详图等组成。
这种图一般都是按三面视图的原理绘制的。
5. 详图：分大样图和标准图两类。
是表示电气工程中某一部分或某一部件的具体安装要求和做法的图纸。
其中标准图是具有通用性质的详图。
6. 电气原理接线图：是表现某一具体设备或系统的电气工作原理的图纸。
用以指导具体设备与系统的安装、接线、调试、使用与维护。
看电气原理接线图应与平面图核对，以免漏项。
7. 安装接线图：与原理接线图相对应，是表现某一设备内部各种电气元件之间连线的图纸，用以指导电气安装接线、查线。
二、电气工程图的主要特点电气工程图有自己的特点，了解这些特点将对识读电气工程图有所帮助。
1. 用图形符号和文字符号表达内容及含义：构成电气工程的设备、元件、线路很多。
结构类型及安装方法各异，因此在电气工程图中的设备、元件、线路及安装方式是用统一的图形符号和文字符号来表达。
所以识读电气工程图时，要明确和熟悉这些符号所表达的内容与含义以及他们之间的相互关系。
电气图形符号一般分为两大类：一类是电气线路图中的符号，一类是电气平面图中的符号。
电气工程图中最基本的图形符号可见表1.4.2-1~5（14~17页）。
电气文字符号是在电气工程图中标明设备和元件的名称、性能、作用的符号。
这些符号一般都是按汉语拼音字母编制的。
电气工程图的设备、元件，除了标注文字符号以外，有些还标注了设备、元件的型号。
型号主要表明设备，元件的工作条件、工作性能和各种特性参数。
设备、元件的型号通常由基本型号和基本规格两大部分组成。
基本规格主要表明设备、元件的额定参数，如容量、电压、电流、外型尺寸、环境条件等。
基本型号主要表明设备、元件的类别。
基本型号主要由类组代号与设计序列代号等组成。
2. 任何电路只有当其构成闭合回路，电流能流通时，电气设备才能正常工作。
阅读电路图时，应充分注意电流的流通路径。
构成一个电路通常有四个要素：电源、负荷、导线、开关及控制设备。
任何电路只有回路通了，设备才能处于工作状态。
遵循这一原则来读电气线路图，才能脉络清晰。
3. 电气工程图不像机械工程图和其它建筑工程图那样比较集中，比较直观。
比如有的电气设备安装位置在A处，而控制设备的信号装置、操作开关则可能在B处。
但在一般的图面上，A处设备的图纸要将B处的信号、操作开关画上，B处元件的图纸又必须将A处设备的被控部分画上。
这是某些电气工程图的重要特点之一，也是某些电气工程图比较难读的原因之一。
所以阅读电气工程图时，应将各种有关的图纸联系起来，对照阅读。
通过系统图、原理图找联系，通过设备布置图、安装接线图找位置，交叉阅读，识读效率才能提高。
三、电气安装施工图的识读1. 概括了解图纸情况：首先核对图纸目录，阅读设计说明，熟悉统一图例及本套图纸涉及到的特殊图例。
了解图纸的一般情况。
2. 详细阅读电气系统图：电气系统图几乎都画成简练的单线图，并以母线为核心将各种电源，负荷、开关设备、电线电缆等联系在一起。
电气系统图虽然画的很简练，但对每一根线条的来龙去脉仍然表现得十分清晰。
通过阅读电气系统图，了解该电气工程有多少回路，每个回路的作用和原理，有那些设备组成；各种设备的规格型号、电气参数；导线与电缆的型号、截面、敷设方式和穿管管径等。
3. 按照电流的流通路径，参照系统图，接线图。
在平面图上找出电源进户线。
顺着导线的走向，详细了解该工程动力或照明线路的敷设位置、敷设方式、导线截面及根数；各种用电设备、器具的安装数量、型号及相对位置。
4. 必须与有关的土建图、管路图等对应阅读：电气安装工程施工不可避免的与土建工程及其它专业工程(工艺、暖通、水卫、机械设备等各项安装工程) 交叉进行。
特别是一些暗敷管线、电气设备基础及各种电气预埋件更与土建工程密切相关。
所以在阅读电气工程图时，为了准确理解图纸及便于计算工程量，必须与有关专业的图纸对应阅读。
5. 要真正读懂图纸，还必须了解有关的电气安装工程施工操作规程、技术规范和现行的国家标准与部颁标准。
因为这些技术标准和要求在有关的标准和规定范围内已作了明确规定，在图面上一般不再一一标注清楚，仅在说明栏内注明"参考××规范"，因此只有了解这些要求和规程规范，才能真正读懂图纸，为准确计算工程量作好准备。
四、动力及照明工程图的识读对于现代建筑工程中最基本的电气工程是动力及照明工程，因此动力及照明工程图是电气工程图中最基本的图纸之一。
动力及照明工程图一般由系统图、平面图、安装接线图等图纸组成。
1. 动力及照明电气系统图：动力及照明电气系统图是表示建筑物内外的动力、照明，其中也包括电风扇、插座和其他日用电器等供电与配电基本情况的图纸。
在电气系统图上，集中地反映了动力及照明的安装容量、计算容量、计算电流、配电方式、导线与电缆的型号和截面积、导线与电缆的基本敷设方式和穿管管径、开关和熔断器的型号规格等等。
在一般工程中动力系统与照明系统是分开的；但在一些负荷较小的工程内，动力系统与照明系统是合二为一的。
动力及照明平面图主要表示动力及照明线路的敷设位置、敷设方式、导线穿线管种数、管径、导线截面及导线根数，同时还标出各种用电设备，如照明灯、电动机、吊扇、插座、开关等，以及各种配电箱、控制开关等的安装数量、型号及相对位置。
在动力及照明平面图上，导线与设备并不完全按比例画出他们的形状和外形尺寸，通常采用图例来表示；导线与没备间的垂直距离和空间位置一般也不另用正面图表示，而是标注安装标高以及附加必要的施工说明来表明。
为了更明确地表示出设备的安装位置和安装方法，动力及照明平面图一般都是在简化了的土建平面图上给出的与动力、照明线路和设备有关的土建部分，以及必要的采暖通风、给排水管线等也要在图上标画出来。
在动力及照明平面图上，设备及用电器具等一般也是采用图形符号和文字符号相结合的方式表示。
（这些常用符号请见14~17页）3. 在电气照明平面图上表示的照明设备连接关系都是安装接线图。
安装接线图清楚地表明了照明器具、开关、线路的具体位置和安装方法，但对同一方向同一标高的导线只用一根线条表示。
各条线路导线根数及其走向是电气照明平面图主要表现的内容。
由于图纸上线条较多，读懂这些是比较麻烦的。
比较好的阅读方法是：首先了解各照明灯的控制接线方式，特别应注意分清哪些是采用两个开关或三个开关控制一盏灯的控制接线。
然后再按配线回路情况将建筑物分成若干单元，按电源—导线—照明设备的顺序将回路连通。
在不太熟练的情况下。
自己可以另外画出照明器具、开关、插座等的实际连接示意图，这种图称为透视图。
透视图亦称为斜视图。
斜视图画起来虽然麻烦一点，但对初读图者来说是很有帮助的。
如图8—35所示是三个开关分别控制三盏灯的照明接线图；其中(b) 是照明平面图，在这个平面图上可以看出在左侧较大的一间房子里装了两盏灯，由安装在进门一侧的两只开关分别控制；在右侧房里装了一盏灯，由一只开关控制。
由灯的图形符号和文字符号可知，这三盏灯都是搪瓷伞罩灯，灯泡功率60瓦，吊线式安装，安装高度距地2.5米，开关为普通跷板式开关明装。
照明布线为BLV型塑料绝缘铝芯线，截面积为2.5平方毫米，采用瓷瓶配线，天栅内暗敷设。
由平面图知左侧大房间两灯之间、两灯至两开关之间采用3根线；其余均为2根导线。
为搞清楚导线的根数，可以画出布线的斜视图。
图8—35(c)可以清楚地看出MD1与开关K1、K2之间的三根线是一根火线、—根零线；一根经过开关K1的控制线；K1、K2与MD2之间也是这样布线。
而照明开关与干线之间的3根线是一根火线，两根经过开关（K1、K2）控制的控制线。
图中虚线所示“3”即为3根线，与平面图是一一对应的。
图8—36是用两只双控（联）开关在两处控制一盏灯的接线图。
在很多情况，例如楼梯上的灯需要在楼上、楼下同时控制；走廊中的灯需要在走廊两端进行控制等，这需要采用两只双控（联）开关来控制。
图8—36 ( a ) 为原理接线图，在图示开关位置状态下灯不亮；这时无论扳动开关K1还是K2，即将K1扳向“1”或将K2扳向“2”，灯就亮了。
