该建筑电气照明设计说明如下。
（1）电源线架空引人，沿2层地板穿管敷设。进户线 重复接地，按地电阻≤10Ω。
（2）配电箱Mx1—l型：长×宽×厚＝35mrn ×40mm×25mm，配电箱MX2－2型：长×宽×高 =500mm×400mm×125mm。
（3）安装高度：配电箱1.4m、跷板开关1.3m、插座 1.8m．
（3）其他技术要求 进户线旁有一接地符号，并有R≤10Ω的标
2021注/9/1，5 表明进户线要接地，接地电阻不得大于10Ω．
10
2．总配电箱 （l）总配电箱的型号和内部组成 进户线首先进人总 配电箱。总配电箱在2层，型号为XXB01－3。总配 电箱内装DT6—15A型三相四线制电度表一块；三相 自动开关l个、型号为DZ12－60／3型；2层分配电 箱也在总配电箱内．因此在总配电箱中还装中单相 电度表3块，型号为DD28－2A；单相自动开关3个， 型号为DZ12－60／1型。 (2)计算功率、计算电流及功率因素 供电线路计算总 功率为5.64W(符号为Pjs),计算电流为9.5A(符号为 Ijs),功率因素cos∮=0.9 3.分配电箱 （1）分配电箱的设置 整个系统共有9个配电箱。每个 单元每个楼层都配置一个分配电箱。一单元2层分配 电箱和总配电箱在一起。
说明 链吊安装 管吊安装 吸壁安装 线吊安装 嵌入式安装 白炽灯 荧光灯 汞灯 钠灯
8
2021/9/15
9
二、阅图实例练习
如图6－8所示是一栋3层3个单元的塔民住宅楼的电气照 明系统图。如图6－9所示为该楼一单元2层的电气照明平面 E］。现我们以此为例，利用前面学过的关于施工图方面的 知识进行阅图练习．

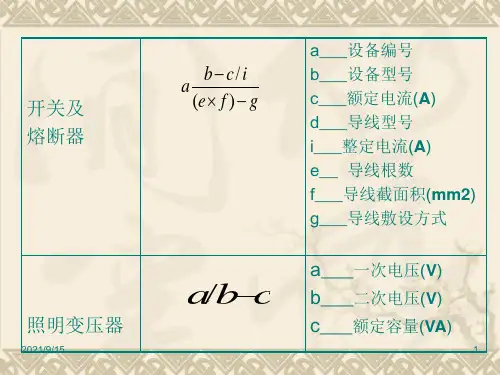

另一条干线引到二单元2层配电箱供二单元用电。该 干线标注为Bx500V（3×2.5）GG∮15—DA，表明 该干线由3根铜芯橡胶绝缘线组成；导线截面积为 2．5mm2；敷设方式穿管暗敷；管径为15mm，管 材为焊接钢管；敷设部位为沿地板敷设。
