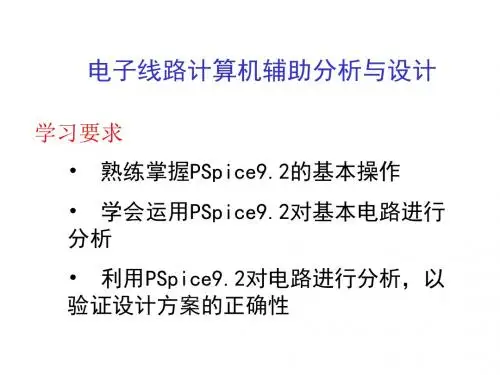

PSPICE9.2电路分析

这些命令语句可以和任何分析类型的语句一起使用！
第四节 电路分析示例
• 示例：
2.2.1 电路的输入语句和格式 PSPICE的文本输入任务是构造一个文本输入文件，文件名后缀 为*· CIR，它有如下六种类型的语句： <1>电路的标题语句 <2>电路的描述语句 电路元器件、 元器件模型、电源和信号源 Ex1 lowpass filter VIN 6 0 sin(0 10 1khz) R1 6 5 50 C1 5 0 3.18uf L1 5 2 15.9MH C2 2 0 3.18UF R2 2 0 50 · TRAN 10US 3MS · PLOT TRAN V(2) V(6) · PROBE · END
• File菜单是一般的文 件操作菜单 • Edit菜单也是对工作 区间文件进行操作 • Workspace菜单 • View菜单 • Tools菜单 • Windows菜单
第三节 PSPICE电路分析功能简介
这一节中我们将着重介绍PSPICE的主要 分析功能，在PSPICE输入语句中，通常用 以 “·” 开 头 的 语 句 描 述电路分析类型， 电路元器件模型和一些分析控制命令。在 PSPICE的所有分析类型中，直流、交流小 信号和瞬态分析最重要的，最常用的三大分 析功能， 以它们为主线对多数分析与控制 命令进行分组有利于了解这些语句的应用。
<3>分析类型描述语句
<4>输出描述语句 <5>注释语句 <6>下两点：
• 第一，所有语句都可以大写，也可以小写。 • 第二，某些语句较长，如果一行写不下，可 在第二行的的第一列上输入‘+’号表示该行 是前一行的继续行，如前面电路描述语句举 例中的模型语句( · model)。 继续行数量多少 不限。

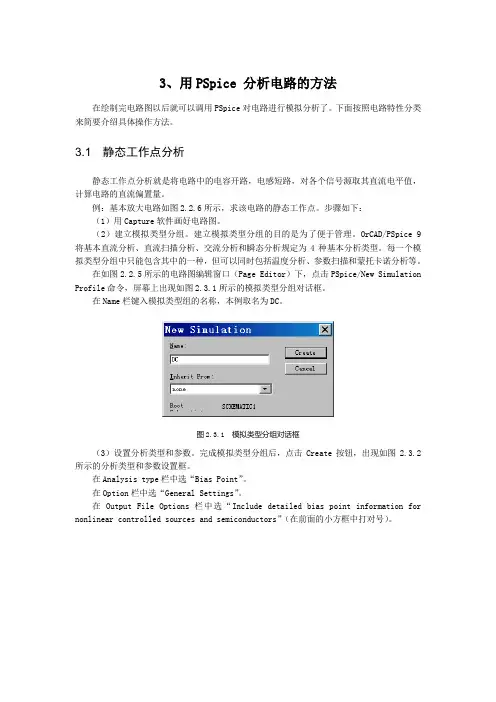

3、用 PSpice 分析电路的方法
在绘制完电路图以后就可以调用 PSpice 对电路进行模拟分析了。下面按照电路特性分类 来简要介绍具体操作方法。
3.1 静态工作点分析
静态工作点分析就是将电路中的电容开路，电感短路，对各个信号源取其直流电平值， 计算电路的直流偏置量。 例：基本放大电路如图 2.2.6 所示，求该电路的静态工作点。步骤如下： （1）用 Capture 软件画好电路图。 （2）建立模拟类型分组。建立模拟类型分组的目的是为了便于管理。OrCAD/PSpice 9 将基本直流分析、直流扫描分析、交流分析和瞬态分析规定为 4 种基本分析类型。每一个模 拟类型分组中只能包含其中的一种，但可以同时包括温度分析、参数扫描和蒙托卡诺分析等。 在如图 2.2.5 所示的电路图编辑窗口（Page Editor）下，点击 PSpice/New Simulation Profile 命令，屏幕上出现如图 2.3.1 所示的模拟类型分组对话框。 在 Name 栏键入模拟类型组的名称，本例取名为 DC。
图 2.3.5 脉冲源参数编辑栏 表 2.3.1 脉冲源的参数 参 数 V1 V2 PER PW TD TF TR 名 称 单 位 V V s s s s s TSTOP TSTOP 0 TSTEP TSTEP 内定值
起始电压 脉冲电压 脉冲周期 脉冲宽度 延迟时间 下降时间 上升时间
注：表中 TSTOP 是瞬态分析中分析结束时间参数的设置值，TSTEP 是时间步长的设置值。 下同。 例如设定参数如下：V1=0.3V，V2=3.6V，PER=20us，PW=10us，TD=2us，TF=1us，TR=1us。 可得如图 2.3.6 所示的脉冲波形。
图 2.3.3
Probe 窗口
图 2.3.4 输出文件 DC.out

PSpice基础仿真分析与电路控制描述简介本文档将介绍PSpice基础仿真分析和电路控制的相关概念和使用方法。

PSpice是一款电路仿真软件，可帮助电路设计师评估和优化电路性能。

PSpice的基本功能- 电路仿真：通过输入电路原理图和元件参数，PSpice可以对电路进行仿真分析，以评估电路的性能和行为。

- 波形分析：PSpice可以生成电路中各个节点电压和电流的波形图，以帮助理解电路运行情况。

- 参数扫描：PSpice可以对电路中的元件参数进行扫描，以评估元件参数对电路性能的影响。

- 优化分析：PSpice可以通过自动化搜索算法优化电路参数，以达到用户定义的目标。

仿真步骤1. 绘制电路原理图：使用PSpice提供的元件库绘制电路原理图，设置元件参数和连接关系。

2. 设置仿真选项：设置仿真类型和仿真参数，如直流分析、交流分析、变化频率分析等。

3. 运行仿真：通过点击仿真按钮或执行仿真命令，PSpice开始进行仿真计算。

4. 分析仿真结果：根据仿真结果生成的波形图和数据表格，分析电路的性能和行为。

电路控制描述- 电源控制：通过设置电源的电压或电流源来控制电路中的电压和电流。

- 开关控制：通过激活或关闭开关元件, 来控制电路中的电压或电流流动。

- 反馈控制：通过将电路输出信号与输入信号进行比较，并根据差异调整电路参数，实现对电路的控制。

示例下面是一个简单的PSpice仿真和电路控制的示例：* 这是一个简单的RC电路R1 N1 N2 1kC1 N2 N3 1uV1 N1 0 DC 10R2 N3 0 10k.tran 0.1ms 10ms.end通过上述示例，我们可以：1. 进行直流分析，评估电路的直流稳态行为。

2. 进行时间域分析，查看电路中各个节点的电压随时间的变化。

3. 通过改变元件参数、调整输入电压或通过反馈控制等方式，控制电路的行为和性能。

希望本文档能够帮助您了解PSpice的基础仿真分析和电路控制的相关内容。

基于PSpice9. 2 的电子电路最优化设计的方法摘要:文章介绍了用电路仿真软件OrCAD/ PSpice 9. 2 优化电子电路的设计方案,提出了一种电路最优化设计的方法,并结合具体电路实例,阐述了用该方法对电路进行最优化设计的具体步骤和仿真过程,给出了最优化设计的结果,实践证明该方法在电子电路的最优化设计中具有很高的实用价值。

关键词:仿真软件;电子电路;最优化设计1 引言随着电子设计自动化( EDA) 技术的飞速发展,电子电路的设计,已由传统的手工设计转向为计算机辅助设计。

传统的手工设计方法不仅耗时、费力,而且分析和验证电路的正确性和完整性十分麻烦。

最新版PSpice 9. 2 作为PC 级的电路仿真分析软件,不仅能进行直流分析、交流分析、瞬态分析等电路的基本特性分析,还可以进行参数扫描分析、蒙特卡诺统计分析、最坏情况分析,从而可以对电路进行最优化设计,并且所有分析的结果都以波形或图表的方式直观地反映出来,在电路的最优化设计中非常实用。

2 PSpice 的电路优化设计电路的最优化设计是对一个满足基本功能要求的电路,根据约束条件和目标参数,调整电路中的元器件参数,使电路的性能指标达到设计要求的目标值。

PSpice 将电路的最优化设计方法和电路的基本特性分析方法相结合,在约束条件的限制下,从每个待调整的元器件的初始值开始,分别计算每个优化指标对相应元器件的导数,根据优化指标的要求,自动调整元器件参数的增减方向;同时调用电路仿真分析程序,进行电路模拟迭代运算,并根据迭代运算的结果来调整元器件参数,从而得到经过一次迭代优化后元器件参数的当前值,再通过计算元器件参数的当前值与优化目标值之间的均方根误差,来判断是否进行下一次迭代,直到目标参数满足最优化目标值的要求。

上述过程,只要将电路设计的优化指标以交互式的方式设置好,其余的工作完全由PSpice 自动完成,提高了最优化电路设计的效率和准确性。

3 PSpice 最优化设计的方法用PSpice 对电路进行最优化设计,可以采取参数扫描分析和优化设计两种方法。
