第２８卷第２期 ２００７年４月 华 Ｅ水利水电学院学报
Ｊｏｕｒｎａｌ ｏｆ Ｎｏａｈ Ｃｈｉｎａ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｗａｔｅｒ Ｃｏｎｓｅｒｖａｎｃｙ ａｎｄ Ｈｙｄｒｏｅｌｅｃｔｒｉｃ Ｐｏｗｅｒ Ｖｏ１．２８ ＮＯ．２ Ａｐｒ．２００７
文章编号：１００２—５６３４（２００７）０２—００５５—０３
非线性电路综合的ＰＳＰＩＣＥ仿真
张宝平 ，邓 玮
（１．中国神马集团橡胶轮胎有限责任公司，河南平顶山４６７００１；２．郑州轻工业学院，河南郑州４５０００２）
摘要：针对分段线性的非线性电路ＤＰ图，提出了用实际电路元件构造理想二极管、凹电阻、凸电阻等基本
单元的方法，利用通用电路仿真软件ＰＳＰＩＣＥ仿真验证了利用这些基本单元可以得到工程中需要的ＤＰ图所
对应的电路，通过对典型ＤＰ图所对应的电路进行仿真，归纳了非线性电路ＤＰ图综合的一般规则，为建立一 些非线性元件的模型提供了一种方法．
关键词：ＤＰ图；凹电阻；凸电阻；ＰＳＰＩＣＥ仿真
中国分类号：ＴＭ１３３：ＴＮ７０２ 文献标识码：Ａ
随着非线性理论的发展，应用非线性电路模拟
实际物理系统具有潜在的优势，ＤＰ（Ｄｒｉｖｉｎｇ—Ｐｏｉｎｔ
Ｃｈａｒａｃｔｅｒｉｓｔｉｃ Ｐｌｏｔ）图不仅是网络分析的重要技巧，
也是网络综合的基本途径，综合出具有预定ＤＰ图
的网络，是基本的综合目的．在混沌电路等非线性电
路中，经常需要一些具有特殊伏安特性（ＤＰ图）的
非线性电阻，而某些非线性电阻没有实际器件与之
对应．因此，通过电路综合的方法，利用基本电路器
件组合来实现特殊要求的ＤＰ图成了非线性电路设
计工作的一个重要课题．目前，此项研究已取得了一
些成果¨ ］，但都没有给出一般规则，特别是当电路
情况比较复杂时，无法确定综合结果的正确性，因
此，用计算机仿真的方法验证ＤＰ图综合的可实现
性已引起关注 ．利用国际上通用的计算机辅助
电路仿真软件ＰＳＰＩＣＥ对非线性电路ＤＰ图的综合

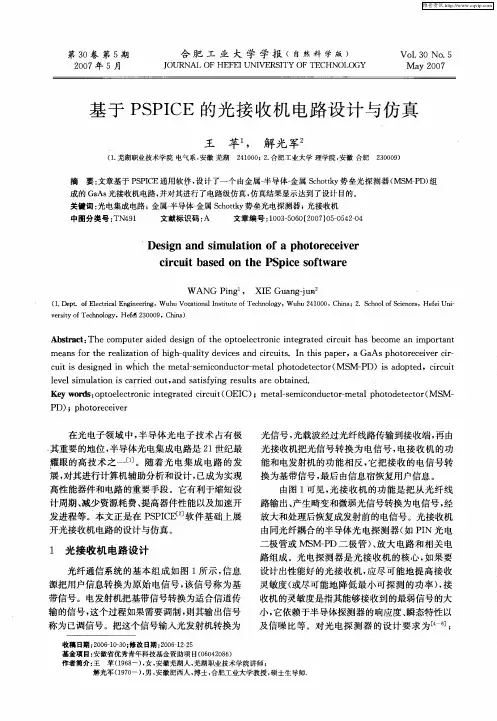

第３０卷第５期 ２００７年５月 合肥工业大学学报（自然科学版） ＪＯＵＲＮＡＬ ＯＦ ＨＥＦＥＩ ＵＮＩＶＥＲＳＩＴＹ ＯＦ ＴＥＣＨＮＯＬＯＧＹ Ｖｏ１．３０ Ｎｏ．５ Ｍａｖ ２００７
基于ＰＳＰＩＣＥ的光接收机电路设计与仿真
王苹 ， 解光军
（１．芜湖职业技术学院电气系，安徽芜湖２４１０００；２．合肥工业大学理学院，安徽合肥２３０００９）
摘要：３ｃ章基于ＰＳＰＩＣＥ通用软件，设计了一个由金属一半导体一金属Ｓｃｈｏｔｔｋｙ势垒光探测器（ＭＳＭ－ＰＤ）组 成的ＧａＡｓ光接收机电路，并对其进行了电路级仿真，仿真结果显示达到了设计目的。 关键词：光电集成电路；金属一半导体一金属Ｓｃｈｏｔｔｋｙ势垒光电探测器；光接收机
中图分类号：ＴＮ４９１ 文献标识码：Ａ 文章编号：１００３—５０６０（２００７）０５—０５４２—０４
Ｄｅｓｉｇｎ ａｎｄ ｓｉｍｕｌａｔｉｏｎ ｏｆ ａ ｐｈｏｔｏｒｅｃｅｉｖｅｒ
ｃｉｒｃｕｉｔ ｂａｓｅｄ ｏｎ ｔｈｅ ＰＳｐｉｃｅ ｓｏｆｔｗａｒｅ
ＷＡＮＧ Ｐｉｎｇ 。ＸＩＥ Ｇｕａｎｇ￣ａｎ。 （１．Ｄｅｐｔ．ｏｆ Ｅｌｅｃｔｒｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｗｕｈｕ Ｖｏｃａｔｉｏｎａｌ Ｉｎｓｔｉｔｕｔｅ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｗｕｈｕ ２４１０００，Ｃｈｉｎａ；２．Ｓｃｈｏｏｌ ｏｆ Ｓｃｉｅｎｃｅｓ，Ｈｅｆｅｉ Ｕｎｉ－ ｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｈｅｆｄｔ ２３０００９，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｃｏｍｐｕｔｅｒ ａｉｄｅｄ ｄｅｓｉｇｎ ｏｆ ｔｈｅ ｏｐｔｏｅｌｅｃｔｒｏｎｉｃ ｉｎｔｅｇｒａｔｅｄ ｃｉｒｃｕｉｔ ｈａｓ ｂｅｃｏｍｅ ａｎ ｉｍｐｏｒｔａｎｔ ｍｅａｎｓ ｆｏｒ ｔｈｅ ｒｅａｌｉｚａｔｉｏｎ ｏｆ ｈｉｇｈ－ｑｕａｌｉｔｙ ｄｅｖｉｃｅｓ ａｎｄ ｃｉｒｃｕｉｔｓ．Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ａ ＧａＡｓ ｐｈｏｔｏｒｅｃｅｉｖｅｒ ｃｉｒ—

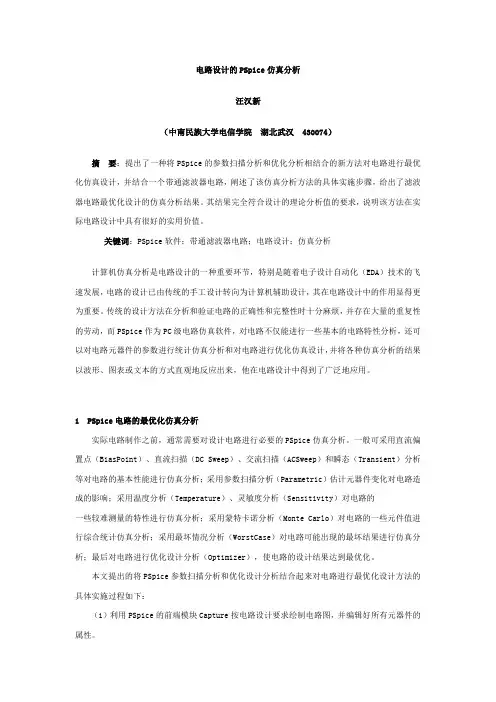

电路设计的PSpice仿真分析
汪汉新
（中南民族大学电信学院 湖北武汉 430074）
摘 要：提出了一种将PSpice的参数扫描分析和优化分析相结合的新方法对电路进行最优化仿真设计，并结合一个带通滤波器电路，阐述了该仿真分析方法的具体实施步骤，给出了滤波器电路最优化设计的仿真分析结果。其结果完全符合设计的理论分析值的要求，说明该方法在实际电路设计中具有很好的实用价值。
关键词：PSpice软件；带通滤波器电路；电路设计；仿真分析
计算机仿真分析是电路设计的一种重要环节，特别是随着电子设计自动化（EDA）技术的飞速发展，电路的设计已由传统的手工设计转向为计算机辅助设计，其在电路设计中的作用显得更为重要。传统的设计方法在分析和验证电路的正确性和完整性时十分麻烦，并存在大量的重复性的劳动，而PSpice作为PC级电路仿真软件，对电路不仅能进行一些基本的电路特性分析，还可以对电路元器件的参数进行统计仿真分析和对电路进行优化仿真设计，并将各种仿真分析的结果以波形、图表或文本的方式直观地反应出来，他在电路设计中得到了广泛地应用。
1 PSpice电路的最优化仿真分析
实际电路制作之前，通常需要对设计电路进行必要的PSpice仿真分析。一般可采用直流偏置点（BiasPoint）、直流扫描（DC Sweep）、交流扫描（ACSweep）和瞬态（Transient）分析等对电路的基本性能进行仿真分析；采用参数扫描分析（Parametric）估计元器件变化对电路造成的影响；采用温度分析（Temperature）、灵敏度分析（Sensitivity）对电路的
一些较难测量的特性进行仿真分析；采用蒙特卡诺分析（Monte Carlo）对电路的一些元件值进行综合统计仿真分析；采用最坏情况分析（WorstCase）对电路可能出现的最坏结果进行仿真分析；最后对电路进行优化设计分析（Optimizer），使电路的设计结果达到最优化。
龙源期刊网
基于OrCAD/PSpice的晶体振荡电路设计仿真
作者：邓志鹏 陈向东
来源：《现代电子技术》2012年第14期
摘 要：通过对电容三点式振荡电路和石英晶体振荡器等效电路的计算分析，设计并改进了石英晶体振荡器电路。在OrCAD/PSpice环境中完成了电路的时域和频域仿真分析，对影响振荡电路起振特性的因素进行了探讨，进一步验证了PSpice电路仿真设计的合理性和可靠性。给出了发生电路的振荡、稳幅波形,测量了振荡周期和振荡频率，并与理论值做出比较。结果表明，设计的振荡电路波形好，振荡频率稳定，易于实现，可广泛应用于工程设计领域。
关键词：OrCAD/PSpice; 正弦波; 石英晶体振荡器; 电路仿真
