钨矿分选技术实验报告

矿石中钨的测定

测定钨的原理及方法：

一、原理：

1. 吸光度分析法：即采用矿石的浅色溶液，将其照射到UV-VIS分光光度计，根据吸光度来分析矿石中是否含有钨，从而可以知晓其中钨含量。

2. 银颗粒反应：采用这种方法，可以把含钨的矿石，在经改性过滤液后，分解其中的钨，通过添加银粉悬液反应而得到钨的色谱。

3. 原子荧光光谱测定：采用原子荧光光谱分析矿石中的钨，其测定过程是用钨国标物质作为矿石样品的相对水平，以了解其中钨含量及其分布情况。

二、测定方法：

1. 研磨：将矿石放入研磨机中，用已知大小砂轮研磨到达恒定粒度为20微米。

2. 提取：将研磨好的样品加入提取剂，100度高温水发挥碱溶作用，在沸腾A25min后，进行滤液，冷却后，进行比光度测定。

3. 吸光度测定：将滤液沾滴到离心杯上，分别在335、385、455、515、580、660等波长上测定吸光度，并记录在特定的表格中。

4. 分析：用比光度法计算出C/T（总钨量/样品总量），用计量法计算出钨的质量浓度，从而得出样品中的钨含量。

三、注意事项：

1. 样品研磨时需要用准确的粒度，以确保测定的准确性。

2. 提取液的pH值一定要符合要求，以保证其对钨的提取能力。

3. 吸光度测量中，需要确保每个测量的点吸光度的准确性，以得到准确的测量结果。

4. 若矿石中含有大量的金属元素，应当添加抑制剂，其可以抑制比光度分析反应。

5. 充分保护样品，防止样品空气中大量金属离子参与吸光度反应，从而影响测定结果。

6. 根据不同矿石所采用的方法也不同，对于低的钨的测定，需要采用银颗粒反应法来提高测定的准确性。

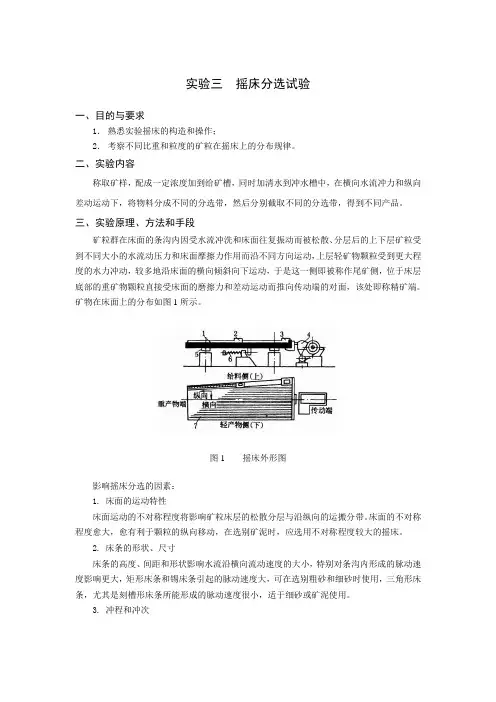

实验三 摇床分选试验

一、目的与要求

1． 熟悉实验摇床的构造和操作；

2． 考察不同比重和粒度的矿粒在摇床上的分布规律。

二、实验内容

称取矿样，配成一定浓度加到给矿槽，同时加清水到冲水槽中，在横向水流冲力和纵向差动运动下，将物料分成不同的分选带，然后分别截取不同的分选带，得到不同产品。

三、实验原理、方法和手段

矿粒群在床面的条沟内因受水流冲洗和床面往复振动而被松散、分层后的上下层矿粒受到不同大小的水流动压力和床面摩擦力作用而沿不同方向运动，上层轻矿物颗粒受到更大程度的水力冲动，较多地沿床面的横向倾斜向下运动，于是这一侧即被称作尾矿侧，位于床层底部的重矿物颗粒直接受床面的磨擦力和差动运动而推向传动端的对面，该处即称精矿端。矿物在床面上的分布如图1所示。

图1 摇床外形图

影响摇床分选的因素：

1. 床面的运动特性

床面运动的不对称程度将影响矿粒床层的松散分层与沿纵向的运搬分带。床面的不对称程度愈大，愈有利于颗粒的纵向移动，在选别矿泥时，应选用不对称程度较大的摇床。

2. 床条的形状、尺寸

床条的高度、间距和形状影响水流沿横向流动速度的大小，特别对条沟内形成的脉动速度影响更大，矩形床条和锡床条引起的脉动速度大，可在选别粗砂和细砂时使用，三角形床条，尤其是刻槽形床条所能形成的脉动速度很小，适于细砂或矿泥使用。

3. 冲程和冲次 冲程和冲次的组合决定床面运动的速度和加速度。冲程过小，粒度不松散；冲程过大，矿粒来不及分层就被冲走，冲程、冲次的适宜值主要与入选的粒度有关，处理粗砂的摇床取较大的冲程，较小的冲次，处理细砂和矿泥的摇床取值正好相反。

4. 横向坡度与冲洗水

冲洗水由给矿水和洗涤水两部分组成。冲洗水的大小和坡度共同决定着横向水流的流速。处理粗粒物料时，既要求有大水量又要求有大坡度，而选别细粒物料时则相反。处理同一中物料“大坡小水”和“小水大坡”均可使矿粒获得同样的横向流速，但“大坡小水”的操作方法则有助于省水，不过此时精矿带将变窄，而不利于提高精矿质量。

钨矿勘探报告

一、背景介绍

钨是一种重要的金属元素，具有高熔点、高密度和良好的耐腐蚀性能。钨矿的开采对于现代工业具有重要意义。本文将介绍钨矿勘探的步骤和方法，以帮助读者了解钨矿的勘探过程。

二、野外调查

钨矿勘探的第一步是进行野外调查。调查人员应该前往潜在的钨矿区域，收集相关的地质、地球物理和地球化学数据。他们可以通过以下几种方法来进行调查：

1. 地质调查：调查人员应该对目标区域的地质情况进行详细的调查。他们可以观察岩石类型、构造特征和矿物组合等地质特征，以了解潜在的钨矿资源。

2. 地球物理勘探：地球物理勘探是一种利用地球物理现象和方法来探测地下物质分布的技术。常用的地球物理方法包括地震勘探、电磁勘探和重力勘探等。这些方法可以帮助勘探人员确定矿体的位置、规模和形态。

3. 地球化学勘探：地球化学勘探是通过收集、分析地下水、土壤和岩石等样品中的化学元素信息来判断矿体的存在与否。勘探人员可以采集样品，并借助化学分析技术来确定潜在的钨矿资源。

三、矿体定位

在完成野外调查后，勘探人员需要确定钨矿矿体的具体位置。为了实现这一目标，可以使用以下方法：

1. 测量技术：测量技术可以帮助勘探人员确定潜在矿体的位置和形态。使用全站仪或GPS设备进行精确测量，可以绘制出矿体的三维模型，从而帮助勘探人员进行进一步的分析和决策。

2. 地质模型：根据前期调查和采样数据，勘探人员可以构建地质模型，用来描述钨矿的空间分布和形态。地质模型可以帮助勘探人员更好地理解矿体的特征，并指导后续的勘探工作。 四、勘探钻孔

勘探钻孔是勘探钨矿的重要手段之一。通过钻孔可以获取地下岩石和土壤的样本，并对其进行分析。勘探钻孔的步骤如下：

1. 选址：根据前期调查和矿体定位结果，选择合适的地点进行钻孔。选址应考虑地质条件、矿体分布和工程方便性等因素。

2. 钻孔设计：根据矿体的特征和勘探目的，设计钻孔的参数，包括钻孔位置、孔径和深度等。合理的钻孔设计可以提高勘探效果和数据质量。

钨矿石中钨含量的测定

1

核心提示： 1．方法提要 试样经碱熔、浸取，在盐酸介质中，以三氯化钛将W6+还原为W5+，借此与硫氰酸根作用生成稳定的黄绿色络合物，从而进行

1．方法提要

试样经碱熔、浸取，在盐酸介质中，以三氯化钛将W6+还原为W5+，借此与硫氰酸根作用生成稳定的黄绿色络合物，从而进行光度测定。Mo6+也被还原Mo5+，并与硫氰酸根作用生成橙色络合物，影响钨的测定，当盐酸浓度大于3mol/L时，钼与与硫氰酸根的络合物颜色很浅，对测定影响很小。铜被三氯化钛还原后与硫氰酸根生成硫氰酸亚铜沉淀，而影响测定，铜的影响可在浸出时加入甲醛还原沉淀铜。在波长430nm用吸光光度法[（高含量用差示吸光光度法，钨的含量低时用苯-乙酸乙酯（7+3）萃取比色法]测定钨的含量。

本法适用于一般试样中ω（WO3）/10-2＞0.02的测定。

2．试剂

2.1．过氧化钠，分析纯。

2.2．盐酸（p1.19g/mL），分析纯。

2.3．氢氧化钠溶液：称取2g氢氧化钠溶于100mL水中。

2.4．三氯化钛溶液：取1mL市售15%三氯化钛溶液用盐酸（2+1）稀释至30mL。

2.5．硫氰酸钾溶液：称取25g硫氰酸钾溶于水中，稀至100mL。 2.6．钨标准贮存溶液：称取0.1000g已于800℃灼烧过的基准三氧化钨于250mL烧杯中，加20mL氢氧化钠溶液（2.3），加热溶解，取下冷却，转入500mL容量瓶中，用氢氧化钠溶液（2.3）稀至刻度，摇匀，贮存于塑料瓶中，此溶液含WO3为200ug/mL。

2.7．钨标准溶液：移取50.00mL钨标准贮存溶液（2.6）于500mL容量瓶中，用氢氧化钠溶液（2.3）稀至刻度，摇匀，转入塑料瓶中，此溶液含WO3为20ug/mL。

3．分析步骤

称取0.5000g（视含量而定）在105℃烘2h的试样于高铝坩埚中，加3g过氧化钠，混匀，再覆盖一层（约1g）过氧化钠，将坩埚放入 700～750℃马弗炉中熔融至暗红色（3～5min），取出冷却，将坩埚置于250mL烧杯中，加20mL热水浸取熔块，同时盖上表面皿，待熔块溶解后，用水洗出坩埚（若含铜高加入几毫升甲醛），加几毫升乙醇，加热煮沸数分钟，取下冷却，转入50mL容量瓶中，稀释至刻度，摇匀，澄清或干过滤；随同试样做空白试验。
