模拟电子技术考试说明

授 课 计 划

授课时数： 2 授课教师： 赵启学 授课时间：

课 题：半导体二极管

教学目的：

1、理解PN结及其单向导电性

2、了解半导体二极管的构成与类型

教学重点：1、PN结及其单向导电性2、二极管结的构成

教学难点：PN结及其单向导电性

教学类型：理论课

教学方法：讲授法、启发式教学

教学过程：

引入新课：

模拟电子技术基础是一门入门性质的技术基础课，没有哪一门课程像电子技术的发展可以用飞速发展，日新月异。从1947年，贝尔实验室制成第一只晶体管；1958年，集成电路；1969年，大规模集成电路；1975年，超大规模集成电路，一开始集成电路有4只晶体管，1997年，一片集成电路有40亿个晶体管。不管怎么变化，但是万变不离其宗，这门课我们所讲的就是这个“宗”。（10分钟）

讲授新课：

一：PN结（30分钟）

1、什么是半导体，什么是本证半导体？（10分钟）

半导体：导电性介于导体和绝缘体之间的物质

本征半导体：纯净（无杂质）的晶体结构（稳定结构）的半导体，所有半导体器件的基本材料。常见的四价元素硅和锗。

2、杂质半导体（20分钟）

N型半导体：在本征半导体中参入微量5价元素，使自由电子浓度增大，成为多数载流子（多子），空穴成为少数载流子（少子）。如图（a）

P型半导体：在本证半导体中参入微量3价元素，使空穴浓度增大，成为多子，电子成为少子，以空穴导电为主的杂志半导体称为P型半导体。如图（b）

3、PN结

P型与N型半导体之间交界面形成的薄层为PN结。

二：PN结的单项导电性（20分钟）

PN结加正向电压时，可以有较大的正向扩散电流，即呈现低电阻， 我们称PN结导通； PN结加反向电压时，只有很小的反向漂移电流，呈现高电阻， 我们称PN结截止。 这就是PN结的单向导电性。

1、正偏 加正向电压（正偏）——电源正极接P区，负极接N区

外电场的方向与内电场方向相反。

一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上）

1、晶体管三极管被称为双极型晶体管是因为

。

2、晶体三极管的输出特性可分三个区域，只有当三极管工作在

区时，关系式bIIc才成立。 3、场效应管可分为结型场效应管和 型场效应管两种类型。

4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大电压。

5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应保留其内阻。

6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。

7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。

8、放大电路的直流通路用于研究 。

9、理想运放的两个输入端虚短是指 。

10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈仍然存在则为 。

11、仅存在于放大电路的直流通路中的反馈称为 。

12、通用集成运放电路由输入级、中间级、 和 四部分组成。

13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。

14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应管的 区相类比，而场效应管的可变电阻区则可以和三极管的 相类比。

二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上）

1、稳压二极管的反向电流小于minzI时，稳压二极管 。

- 1 -

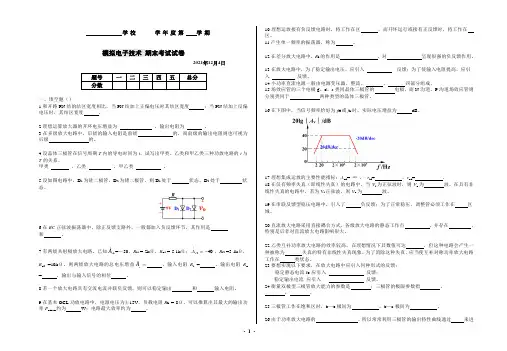

学校

学年度第

学期

模拟电子技术

期末考试试卷

2021年12月4日

题号 一 二 三 四 五 总分

分数

一、填空题（）

1.和开路PN结的结区宽度相比，当PN结加上正偏电压时其结区宽度 ；当PN结加上反偏电压时，其结区宽度 。

2.理想运算放大器的开环电压增益为 ，输出电阻为 。

3.在多级放大电路中，后级的输入电阻是前级 的，而前级的输出电阻则也可视为后级 的。

4.设晶体三极管在信号周期T内的导电时间为t，试写出甲类、乙类和甲乙类三种功放电路的t与T的关系。

甲类 ，乙类 ，甲乙类 。

5.设如图电路中，D1为硅二极管，D2为锗二极管，则D1处于 状态，D2处于 状态。

6.在RC正弦波振荡器中，除正反馈支路外，一般都加入负反馈环节，其作用是

和 。

7.有两级共射极放大电路。已知1vA=－50，Ri1 = 2kΩ，Ro1 = 5.1kΩ；402vA，Ri2 =5.1kΩ，Ro2 =10kΩ。则两级放大电路的总电压增益vA ，输入电阻Ri = ，输出电阻Ro

= ，输出与输入信号的相位 。

8.若一个放大电路具有交流电流并联负反馈，则可以稳定输出 和 输入电阻。

试卷第1页 （共5页） 期末考试试卷

考试科目：模拟电子技术

学号 姓名 年级专业

题号 一 二 三 四 五 六 七 总分

得分

得分 评卷人

一、填空题（每小题2分，共 20 分）

1、三极管具有放大作用时，外部电压条件是发射结（ ），集电结（

）。

2、负反馈放大电路和放大倍数AF=（ ），对于深度负反馈放大电路的放大倍数AF=（ ）。

3、当温度升高时三极管的集电极电流IC

，电流放大系数β 。

4、单相全波整流电路电阻负载时，理想二极管承受的最高反压是 。

5、差分放大电路输入端加上大小相等、极性相同的两个信号，称为

信号，而加上大小相等、极性相反的两个信号，称为 信号。

6、为了消除乙类互补功率放大器输出波形的交越失真，而采用 类互补功率放大器。

7、差分放大电路能够抑制 漂移，所以它广泛应用于 电路中。

8、共集电极放大电路具有电压放大倍数 ，输入电阻 ，输出电阻

等特点，所以常用在输入级，输出级或缓冲级。

9、双极型三极管是 控制器件，场效应管是 控制器件。

得分 评卷人

二、选择题（每小题3分，共24分）

1、共射极放大电路的交流输出波形上半周失真时为B 】失真。共射极放大电路的交流输出波形下半周失真时为【 】失真。

A 饱和 B 截止 C交越 D频率 试卷第2页 （共5页） 2、差分放大电路是为了【 】而设置的。

A 稳定Au B 放大信号 C 抑制零点漂移

3、对功率放大器的主要要求有【 】【 】【 】。

A Uo高 B Po大 C效率高 D Ri大 E 波形不失真
