以太网业务及组网应用

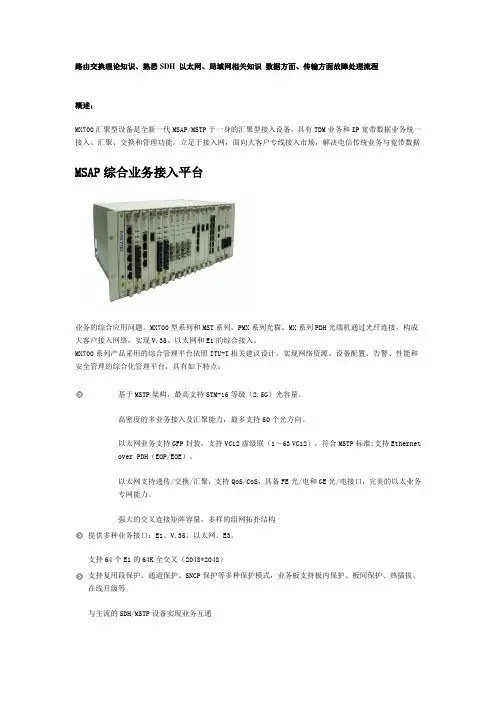

路由交换理论知识、熟悉SDH 以太网、局域网相关知识 数据方面、传输方面故障处理流程概述：MX700汇聚型设备是全新一代MSAP/MSTP 于一身的汇聚型接入设备，具有TDM 业务和IP 宽带数据业务统一接入、汇聚、交换和管理功能。

立足于接入网，面向大客户专线接入市场，解决电信传统业务与宽带数据业务的综合应用问题。

MX700型系列和MST 系列，PMX 系列光猫、MX 系列PDH 光端机通过光纤连接，构成大客户接入网络，实现V.35、以太网和E1的综合接入。

MX700系列产品采用的综合管理平台依照ITU-T 相关建议设计，实现网络资源、设备配置、告警、性能和安全管理的综合化管理平台，具有如下特点：基于MSTP 架构，最高支持STM-16等级（2.5G ）光容量。

高密度的多业务接入及汇聚能力，最多支持60个光方向。

以太网业务支持GFP 封装，支持VC12虚级联（1～63 VC12），符合MSTP 标准;支持Ethernetover PDH （EOP/EOE ）。

以太网支持透传/交换/汇聚，支持QoS/CoS ，具备FE 光/电和GE 光/电接口，完美的以太业务专网能力。

强大的交叉连接矩阵容量，多样的组网拓扑结构提供多种业务接口：E1、V.35、以太网、E3。

支持64个E1的64K 全交叉（2048*2048）支持复用段保护、通道保护、SNCP 保护等多种保护模式，业务板支持板内保护、板间保护、热插拔、在线升级等与主流的SDH/MSTP 设备实现业务互通MSAP 综合业务接入平台支持在线监测功能远端设备类型丰富，支持全程SDH，VC-12直达网络末端强大的网管能力，支持网管级联，提供DCC/VC-12/E1/IP等多种网管穿透模式支持全光接入，符合光进铜退的趋势NX700系列产品设备采用先进的表面贴装（SMT）器件和表面贴装技术；板卡为多层PCB布线技术；接口采用高密度压接式的信号连接器；设备的集成度和可靠性都大大提高。

MSTP、SDH+ATM、OTN、RPR四种技术的比较以下是我对四种常用于轨道交通传输组网技术的比较分析，不正之处欢迎指出，大家一起讨论：a)MSTPMSTP技术自问世以来已经发展到了第三代，它继承了SDH的一切优点，并与接入技术配合，能够很好地满足上述承载业务的特性要求。

MSTP技术具有下列特点：可以兼容PDH的网络体系，支持多种物理接口。

简化网络结构，支持多协议处理。

如：PPP、ML-PPP、LAPS、GFP等。

支持以太网业务透传、二层汇聚、二层交换，可实现对以太网业务的带宽共享以及统计复用、带宽管理和环路保护功能。

支持VP-Ring保护，可以和SDH的通道保护和复用段保护协同处理。

传输的高可靠性和自愈保护恢复功能。

MSTP继承了SDH的各种保护特性，实现99.99％的工作时间、硬件冗余、小于50ms的通道保护恢复时间，这些对提高服务质量至关重要。

具有622M、2.5G和10G平滑升级、扩容能力，并可与波分复用技术相结合，满足用户更大的带宽需求。

高度多网元功能集成，有效的带宽按需分配、管理。

支持弹性分组环（RPR）和多协议标志交换（MPLS）等新技术的应用。

技术的发展是永恒的，随着弹性分组环（RPR）、多协议标志交换（MPLS）等新技术在MSTP平台上的应用日趋成熟，MSTP技术在网络保护、带宽按需分配、流量控制等方面更具有优势。

第三代MSTP技术最明显的特点是引入了RPR over SDH，以及引入MPLS保证QoS并解决接入带宽公平性的问题，支持虚级联和链路容量自动调整（LCAS）机制，支持多点到多点的连接。

综上所述，MSTP技术可实现城市轨道交通系统通信网络和业务的综合化和一体化。

既简化了网络层次，提高了带宽的使用效率，又降低了通信系统的运营维护成本，可供选择的厂家较多，主要有阿尔卡特、马可尼、ECI、朗迅、北电网络、泰乐、中兴、华为等。

MSTP 技术已经成为轨道交通通信网传输系统制式的选择之一。

专业实习题目：SDH网络组网、配置、操作和管理及以太网业务配置实验2016-5-13一、实验目的（1）利用ZXONM E300网管组建传输网络，了解SDH传统业务组网配置和网元的配置（2）创建网元，并完成各网元之间的业务配置（3）完成时钟源和公务配置，修改网元网元状态、下载网元数据（4）掌握以太网业务配置二、实验器材（1）ZXONM E300一台；（2）实验终端电脑一台。

三、实验内容（一）SDH传统组网配置及网元配置（1）按照ZXONM E300配置手册将设备与PC机互联；（2）连接网管①使用交叉网线连接网管计算机和网元A子架接口区的网管接口Qx(此步骤跳过)。

②修改网管计算机IP地址为193.55.1.5、掩码为255.255.255.0、网关为193.55.1.18。

（3）创建网元表6-3 各网元信息表网元A B C D E参数网元名称NET01 NET02 NET03 NET04 NET05 网元标识 1 2 3 4 5 网元地址196.1.1.18 196.1.2.18 196.1.3.18 196.1.4.18 196.1.5.18 系统类型ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S3325 ZXMP S200 设备类型ZXMP S200 ZXMP S325 ZXMP S325 ZXMP S325 ZXMP S200 网元类型ADM&REG ADM&REG ADM&REG ADM&REG TM 速率等级STM-4 STM-16 STM-16 STM-16 STM-4 在线/离线离线离线离线离线离线自动建链自动建链自动建链自动建链自动建链自动建链配置子架主子架主子架主子架主子架主子架（4）安装单板①在客户端操作窗口中，双击拓扑图中的网元图标，进入单板管理对话框②所有网元单板安装完成保存后，再次双击该网元，各网元的单板管理对话框中的模拟子架应显示所安装单板（5）建立连接1）在客户端操作窗口中，选择所有网元，单击［设备管理→公共管理→网元间连接配置］菜单项2) 按照表6-7所示的单板连接关系建立光连接表6-7 连接配置表序号始端终端连接类型1 NET01 OL4[1-1-5]端口1 NET02 OL4[1-1-8-3]端口1 双向光连接2 NET01 OL4[1-1-6]端口1 NET03 OL4[1-1-6]端口1 双向光连接3 NET01 OL1[1-1-4]端口1 NET05 OL1[1-1-4]端口1 双向光连接4 NET02 OL4[1-1-6]端口1 NET04 OL4[1-1-8-3]端口1 双向光连接5 NET03 OL4[1-1-8-3]端口1 NET04 OL4[1-1-6]端口1 双向光连接3)验证：在客户端操作窗口的拓扑图中，成功建立光连接的网元图标间有绿色连线相连4)选中所有网元，在客户端操作窗口单击［设备管理→公共管理→网元间连接配置］菜单项，弹出如图6-14所示的连接配置对话框，查询光连接（二）SDH传统组网配置及网元配置（1）时钟源配置确保SDH网络只有一个时钟源，且时钟不成环。

一、有下列组网模型：其中LSWA ，LSWB ，LSWC ，LSWD 通过快速以太网链路互相连接起来，WKSA 和WKSB 是两台计算机，分别连接LSWC 和LSWD 两台交换机。

我们这样配置各台交换机：1、在LSWC 和LSWD 上创建VLAN10，并分别包含连接WKSA 和WKSB 的端口；2、三条交换机之间的链路（LSWA 和LSWB ，LSWB 和LSWD ，LSWC 和LSWA ）均配置为VLAN TRUNK ，并允许传输所有VLAN （即TRUNK ALL ）。

这样配置完成之后，WKSA 和WKSB 之间却不能相互PING 通，请分析其中的原因，并提出解决方案。

如果LSWC 和LSWD 之间的交换机数量非常多，几乎无法进行手工的配置管理，请再分析您的方案，并提出更好的解决措施。

二、有下列组网结构：其中，LSW A 和LSWB 上分别创建两个VLAN （VLAN10和VLAN20），每个VLAN 之间包含一台计算机（名字为WKSA ，WKSB ，WKSC ，WKSD ，如图中所标），两台交换机间的链路配置为VLAN TRUNK ，并允许传输所有VLAN （即TRUNK ALL ），其中LSWA 连接LSWB 的端口的缺省VLAN ID 为10，LSWB 对应的端口缺省VLAN ID 为20，请分析下列问题：1、WKSA 能PING 通WKSC 吗？2、WKSA 能PING 通WKSD 吗？3、WKSC 能PING 通WKSB 吗？4、请说明以上问题的原因。

三、某公司的企业网如下：其中，该企业有三个部门，每个部门划分一个VLAN ，部门内部通过一些小型的交换机连接了终端工作站，这些小型的交换机汇聚到核心层一台高端交换机上，各个部门之间不能相互访问。

但随着业务的增加，该企业发现这样部门之间不能相互访问严重的妨碍公司业务发展，于是购买了一台路由器，来完成各个部门之间的三层互通。

但采购的路由器只有一个100M 的快速以太网接口，而该公司有三个VLAN 需要互通。

数字通信世界2023.08DCWTechnology Application技术应用伴随各类新兴业务的高速发展，在政企专线业务加速数字化的背景下，PeOTN的下沉可满足用户对大带宽灵活性和安全性等方面的需求，政企宽带专线业务飞速增长，且伴有智能化需求，现有MSTP/SDH网络无法满足日益增长的需求，传统的OTN网络难以解决大量低速专线业务的承载需求。

PeOTN应运而生，PeOTN技术支持2 Mbps至100 Gbps各种速率，并可兼顾SDH、OTN、分组业务等多种业务种类，具备综合业务承载能力，而且支持SDN智能化管控，是物理隔离、带宽独享要求的宽带政企专线业务的主要承载网，也是MSTP/SDH网络的升级替代网络。

PeOTN被业界称为最新刚性管道的承载技术，它融合了光传输网（OTN）和分组传送网（PTN）的优点，具有环状组网和保护，光传输的容量更大，速率更快，距离更长，传输更可靠。

基于这些优点，PeOTN能灵活应对日渐复杂和庞大的业务规模，也能应对客户核心网络日益丰富的业务类型。

1 PeOTN技术特点分组增强型光传送网PeOTN技术具有以下特点。

（1）PeOTN技术是WDM、OTN、MSTP等多种技术的融合，可对多种客户信号进行封装和透明传输，减少传送设备种类及网络层级，降低网络综合成本并提高维护效率[1]。

（2）支持多种业务颗粒，从2 Mbps至100 Gbps，具备了多种业务的承载能力。

（3）具有统一交叉和灵活调度功能，可完成超高品质互联。

（4）具有丰富的保护机制。

PeOTN网络中各个层面均有相应的网络保护机制，不同层的网络保护机制相互独立。

（5）网络侧基于OTN接口，管理维护简化，具有80×100 Gbps WDM的大容量传送能力实现统一传送的大管道。

PeOTN在本地网中的组网及应用曹晗婷（上海东宽通信工程有限公司，上海 200042）摘要：伴随经济全球化的推进和互联网经济的兴起，通信领域也迎来了新的挑战与机遇，促使本地网进入一个崭新的全光网络时代，随着SDH设备逐步腾退并平滑演进到PeOTN设备，实现了向低碳全光网络架构的转型，打造智慧低碳的光网络。

以太网技术的现状及应用趋势统计数字表明，目前全球85%的网络采用以太网技术。

以太网技术的优势是成本低、灵活，在接入领域使用以太网技术作为产品开发平台已经成为一个必然的发展趋势，有一统天下之势。

以前用以太网技术开发的相关产品，比如以太网交换机和无线局域网等设备，主要应用于企业环境，不能很好地满足商业应用领域或企业客户业务与网络融合更加紧密的需要，比如管理性不强、对业务的识别控制能力不强，无论是在企业网还是在电信网中，以太网产品都需要加以变革才能真正地适应用户的需求。

一、以太网技术的发展趋势1．端到端QoS是未来的发展方向经过十几年的发展，以太网的新业务和新应用不断涌现，这意味着更多的网络资源耗费，仅仅保证高带宽已经无法满足要求。

如何保证网络应用的端到端QoS已经成为以太网面临的最大挑战。

传统的建网模式无法满足现有业务的QoS要求，网络应用迫切要求设备对QoS的支持向边缘层和接入层发展。

在过去，高QoS意味着高价格，但是ASIC技术的发展使具备强大QoS能力的低端设备成为可能，使网络的QoS从集中保证逐渐向端到端保证过渡。

目前，网络边缘设备已经可以根据端口、MAC地址、VLAN信息、IP地址甚至更高层的信息来识别应用类型，为数据包打上优先级标记（如修改IEEE802.1P、IP DiffServ 域），核心设备不必再对应用进行识别，只需根据IP DiffServ、IEEE802.1P进行交换，提供相应的服务质量即可。

2．可控组播技术基本组播技术，存在以下问题：效率低：二层网络对组播支持不足，网络资源浪费严重。

认证难：组播在协议中没有提供用户认证支持，用户可以随意加入一个组播组，并可以任意离开。

管理难：组播源缺少有效的手段控制组播信息在网络上传送的方向和范围。

计费难：组播协议没有涉及到计费部分。

组播源无法知道用户何时加入，何时退出，无法统计出某个时间网络上共有多少个用户在收看组播节目，难以对用户进行准确计费。

1典型组网介绍根据ITU对以太网业务在传送网上的架构，SED的组网有6种：表1 组网类型列表1.1EPL(以太网专线业务)(点对点透传)以太网专线（EPL）具有两个业务接入点，对用户以太网MAC帧进行点到点的透明传送。

每个EPL用户的业务由专用的SDH通道承载，不同用户不需要共享SDH带宽，因此具有与SDH完全相同的带宽保障和安全性能。

由于是点到点传送，因此不需要L2交换功能和MAC地址学习。

图9-1-1 EPL(以太网专线业务)组网示意图1.2 EVPL (以太网虚拟专线业务)(点对点共享)EVPL 与EPL 的主要区别是不同的用户需要共享链路带宽。

因此需要使用VLAN ID 或其它机制来区分不同用户的数据。

如果需要对不同用户提供不同的服务质量，则需要采用相应的QOS 机制。

由于是逻辑上的用户隔离，因此安全性比EPL 较差。

也属于点到点业务。

图9-2--1 EVPL (以太网虚拟专线业务)组网示意图1.3 EPLAN (以太网专用LAN)(多点到多点，汇聚)EPLAN 属于多点到多点的以太网业务。

不同用户不需要共享SDH 带宽，因此具有严格的带宽保障和用户隔离，不需要采用其它的QOS 机制和安全机制。

由于具有多个节点，因此需要基于MAC 地址进行数据转发，需要MAC 地址学习和L2交换的能力。

'图9-3-1 EPLAN (以太网专用LAN)组网示意图1.4EVPLAN (以太网虚拟专用LAN)(多点到多点，先共享再汇聚)从用户的角度来看，EVPLAN使得运营商的网络看起来类似一个LAN。

与EPLAN的主要区别是EVPLAN用户需要共享链路带宽。

EVPLAN具有特定的带宽、保护和可用性属性，以及MAC地址学习能力和数据转发能力。

图9-4-1 EVPLAN (以太网虚拟专用LAN)组网示意图1.5EPTREE (以太网多点接入专线)(多点到点汇聚)EPTREE是多点到点的汇聚型业务，其拓扑结构是多个点到点的连接汇聚到中心节点的一个以太网物理接口。

试论 PTN技术及其组网应用【摘要】随着网络技术的不断发展，PTN技术以其高品质的网络保护、良好的扩展性、以及高效的运行维护机制，已经成为了城域网的主流传输技术之一，受到了各大电信运营商的青睐并得到广泛的应用。

本文主要对PTN技术及其组网应用进行深入研究，以供大家参考。

【关键词】PTN；技术；组网；应用；引言随着网络技术的不断发展，以SDH／MSTP技术为基础的城域传送网业务由TDM为主已经转变为以IP数据业务为主。

为了适应这种变化，移动网络架构已经从2G/3G转向4G/5G发展，因此移动网络全部IP化、宽带化的过程中，对传输网的要求会越来越高。

虽然SDH／MSTP也具备多业务承载能力，但基于TDM的内核使其在承载IP分组业务时效率较低、配置复杂，并且灵活性和扩展性也较差。

而PTN是IP网络和MPLS网络与SDH结合的产物，同时拥有IP网络的灵活性、MPLS网络的标签管理特征、SDH网络的安全可靠性。

传输网为了实现对上层业务的高效承载，使移动业务平滑发展得到保障，从SDH／MSTP演进到PTN已是大势所趋。

一、PTN技术概述PTN技术即分组传送网 (Packet Transport Network)技术，是一种面向分组业务的传送网络和技术，它定位于城域网汇聚接入层，以分组交换为核心并提供多业务支持，既具备数据通信网组网灵活和统计复用传送的特性，又继承了传统光传送网面向连接、快速保护、OAM能力强等优点[1]。

PTN以光传送网络为基础架构，具备端到端业务管理、差异化QoS机制、层次化OAM及电信级保护等，它以承载电信级以太网业务为主，能够兼容TDM、ATM等业务[2]。

PTN的出现在一定程度上颠覆传统光传输产品的许多特性，其保留MSTP的易管理、维护和多种业务保护能力，同时对传统的交叉核心部分进行全面的改造，实现自电路交换机制向分组交换机制的演进。

因此，PTN技术及其组网应用解决方案是城域网传输向全业务IP化承载演进非常重要的手段之一。

以太网业务在SDH中的应用与配置广东省广州市 510000摘要：MSTP（Multi-Service Transport Platform）技术的发展让IP业务（甚至是ATM等）与传统的SDH业务结合起来了，基于SDH平台的以太网业务传送除具有标准SDH节点的所有功能外还同时支持以太网的二层交换和透传，满足了业务承载和专线透传的需求。

基于SDH的以太网业务有四种：实现业务点到点透传的以太网私有专线业务EPL、基于VPN专线的以太网虚拟私有专线业务EVPL、基于二层交换业务，实现多点到多点的以太网私有局域网业务EPLAN和以太网虚拟专用局域网业务EVPLN。

关键字：MSTP、EPL、EVPL、EPLAN、EVPLAN前言随着Internet的高速发展，各种带宽接入和应用也逐渐成熟，同时越来越多的办公地点和场景出现了多元化的需求，需要进行高速互连，而原有的窄带数据通信技术已不能满足带宽的需求。

在此背景下，MSTP（多业务传送平台）技术应运而生，利用MSTP技术可以实现多种类型的以太网业务在SDH平台进行处理和传输。

一、以太网业务在SDH传输的原理1.1以太网单板数据的处理流程以太网数据进入端口后会根据不同的业务形式进行端口业务处理和环路控制，然后进行封装和映射送至SDH交叉连接单元。

其中环路控制的RPR是弹性分组环Resilient Packet Ring的意思，是IEEE 802.17定义用于局域网、城域网和广域网的媒介存取控制(MAC)协议，它采用了现有的物理层规范，逆向双环拓扑结构，外环（ Outer Ring ）和内环（ Inner Ring ）都传送数据包和控制包，内环的控制包携带外环数据包的控制信息，反之亦然。

它同时借鉴了SDH的电信级倒换保护的优点和以太网传输高效的特点。

1.2以太网Tag属性具有交换功能的EFS系列单板均可对数据帧中的标签进行处理，而为了区分不同格式的数据帧则是通过Tag属性对信号包进行标示的，Tag是数据帧中如果包含了VLAN ID。

青海民族大学毕业论文（设计）论文题目：PTN（分组传输网）组网应用学生姓名：学号：指导教师：职称：院系：物理与电子信息工程学院专业班级：通信工程（1）班二○一二年三月三十日青海民族大学毕业论文独创性声明本人声明所呈交的毕业论文是本人在导师指导下进行的理论学习、实习实践以及研究所取得的成果，除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含获得青海民族大学或其他教育机构的学位或证书而使用过的材料。

与我一起探讨、工作的同学对本论文所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

毕业论文作者签名：签字日期：年月日毕业论文版权使用授权书本毕业论文作者完全了解青海民族大学有关保留、使用毕业论文的规定。

特授权青海民族大学可以将毕业论文的全部或部分内容编入有关数据库进行检索，并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。

同意学校向国家有关部门或机构送交论文的复印件和磁盘。

论文作者签名：签字日期：年月日指导教师签名：签字日期：年月日1PTN（分组传送网）组网应用摘要随着新型业务的大量涌现和网络规模的飞速膨胀,通信行业的融合趋势表现的益加突出。

移动网络架构从2G到3G后续向4G演进，移动网络在向IP化，宽带化发展的过程中对传输网提出了更高的要求。

SDH/MSTP虽然具备高可靠性，高稳定性，易于管理等特点，但3G和全业务运营的来临，使得SDH/MSTP存在承载IP分组业务时效率较低、配置复杂，并且灵活性和扩展性差的弊端难以满足现实需求。

而传输网需要灵活，高效和低成本的分组传送平台来实现全业务统一承载和网络融合，所以分组传输网（PTN)技术应用而生。

PTN分组传送网络(Packet Transport Network, PTN)不但保持了传统SDH(Synchronous Digital Hierarch,同步数字体系)传送网的优点,还增加了适应数据业务的特性,如分组交换、统计复用、采用面向连接的标签交换等。

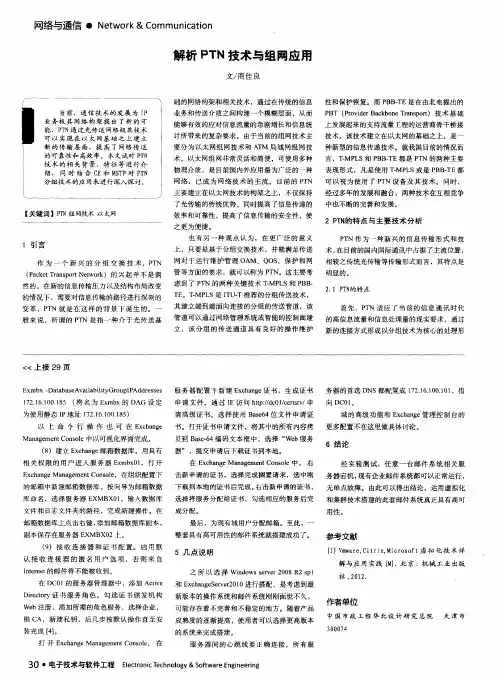

解析PTN技术与组网应用作者：商佳良来源：《电子技术与软件工程》2013年第18期摘要：当前，通信技术的发展为IP业务极其网络构架提出了新的可能，PTN通过光传送网络极其技术可以实现在以太网基础之上建立新的传输层面，提高了网络传送的可靠性和高效率。

本文试对PTN技术的相关背景、特征等进行介绍，同时结合CE和MSTP对PTN分组技术的应用来进行深入探讨。

【关键词】PTN 组网技术以太网1 引言作为一个新兴的分组交换技术，PTN（Packet Transport Network）的兴起并不是偶然的。

在新的信息传输压力以及结构布局改变的情况下，需要对信息传输的路径进行深刻的变革，PTN就是在这样的背景下诞生的。

一般来说，所谓的PTN是指一种介于光传送基础的网络构架和相关技术，通过在传统的信息业务和传送介质之间构建一个模糊层面，从而能够有效的应对信息流量的急剧增长和信息统计所带来的复杂要求。

由于当前的组网技术主要分为以太网组网技术和ATM局域网组网技术。

以太网组网非常灵活和简便，可使用多种物理介质，是目前国内外应用最为广泛的一种网络，已成为网络技术的主流。

目前的PTN主要建立在以太网技术的构架之上，不仅保持了光传输的传统优势，同时提高了信息传递的效率和可靠性，提高了信息传输的安全性，使之更为便捷。

也有另一种观点认为，在更广泛的意义上，只要是基于分组交换技术，并能满足传送网对于运行维护管理OAM、QOS、保护和网管等方面的要求，就可以称为PTN。

这主要考虑到了PTN的两种关键技术T-MPLS和PBB-TE。

T-MPLS是ITU-T推荐的分组传送技术，其建立端到端面向连接的分组的传送管道，该管道可以通过网络管理系统或智能的控制面建立，该分组的传送通道具有良好的操作维护性和保护恢复。

而PBB-TE是在由北电提出的PBT（Provider Backbone Transport）技术基础上发展起来的支持流量工程的运营商骨干桥接技术。
