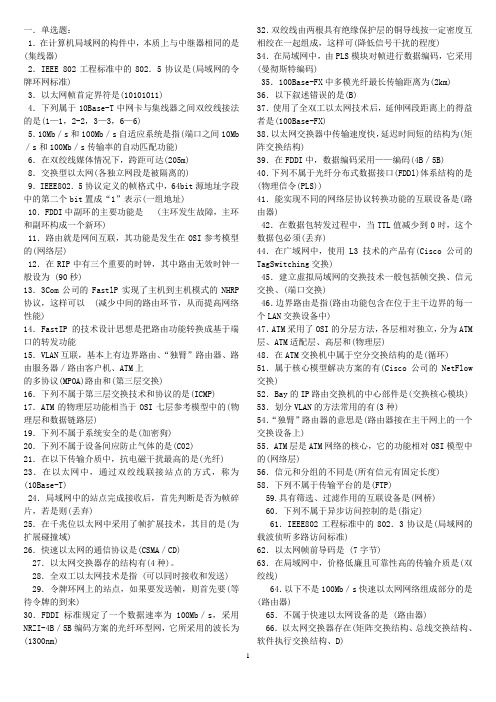

网络设计复习题

网络设计复习题

一．单选题：1．在计算机局域网的构件中，本质上与中继器相同的是(集线器)2．IEEE 802工程标准中的802．5协议是(局域网的令牌环网标准)3．以太网帧首定界符是(10101011)4．下列属于10Base-T中网卡与集线器之间双绞线接法的是(1—1，2-2，3—3，6—6)5．10Mb／s和100Mb／s自适应系统是指(端口之间10Mb ／s和100Mb／s传输率的自动匹配功能)6．在双绞线媒体情况下，跨距可达(205m)8．交换型以太网(各独立网段是被隔离的)9．IEEE802．5协议定义的帧格式中，64bit源地址字段中的第二个bit置成“1”表示(一组地址)10．FDDI中副环的主要功能是 (主环发生故障，主环和副环构成一个新环)11．路由就是网间互联，其功能是发生在OSI参考模型的(网络层)12．在RIP中有三个重要的时钟，其中路由无效时钟一般设为 (90秒)13．3Com公司的FastlP实现了主机到主机模式的NHRP 协议，这样可以 (减少中间的路由环节，从而提高网络性能)14．FastIP的技术设计思想是把路由功能转换成基于端口的转发功能15．VLAN互联，基本上有边界路由、“独臂”路由器、路由服务器／路由客户机、ATM上的多协议(MPOA)路由和(第三层交换)16．下列不属于第三层交换技术和协议的是(ICMP) 17．ATM的物理层功能相当于OSI七层参考模型中的(物理层和数据链路层)19．下列不属于系统安全的是(加密狗)20．下列不属于设备间应防止气体的是(C02)21．在以下传输介质中，抗电磁干扰最高的是(光纤) 23．在以太网中，通过双绞线联接站点的方式，称为(10Base-T)24．局域网中的站点完成接收后，首先判断是否为帧碎片，若是则(丢弃)25．在千兆位以太网中采用了帧扩展技术，其目的是(为扩展碰撞域)26．快速以太网的通信协议是(CSMA／CD)27．以太网交换器存的结构有(4种)。

网络与组网技术练习题

网络与组网技术练习题

网络与组网技术一. 选择题(每小题2分,共50分)1. 网络中使用光缆的优点是(D)A 便宜B 容易安装C 是一个工业标准,在任何电气商店都能买到D 传输速率比同轴电缆或双绞线高,不受外界电磁干扰与噪声的影响,误码率低2. 网络接口卡位于OSI模型的(C)A 数据链路层B 传输层C 物理层D 表示层3. 路由选择协议位于（C）A. 物理层B. 数据链路层C. 网络层D. 应用层4. 下列选项中不是静态VLAN的优点的是(B)A 配置容易B 安全性C 接入新的节点后它们会自动配置端口D 容易管理5. 企业Intranet要与Internet互联，必需的互联设备是（B、C）A 中继器B路由器 C 交换器 D 调制解调器6. RIP路由算法所支持的最大HOP数为（C）A. 8B. 10C. 15D. 167. 局域网的协议结构不包括(A)A.网络层B.介质访问控制层C.物理层D.数据链路层8. ATM支持Web浏览器查询信息的业务类型是（B）A. UBRB.ABRC. VBRD.CBR9. 下列不属于电子邮件协议的是（D）A. POP3B. SMTPC. IMAP4D. SNMP10. 局域网中，媒体访问控制功能属于（A）A. MAC子层B. LLC子层C. 物理层D. 高层11. 在网络互联设备中,不仅能用来互联同构型网络,而且还能连接LAN与W AN的是(C)A. 网关B. 中继器C. 路由器D. 桥接器12. A TM网络中用于局域网仿真的AAL协议是（D）A. AAL3/4B. AAL1C. AAL2D. AAL513. 局域网中，媒体访问控制功能属于（B）A. LLC子层B. MAC子层C. 物理层D. 高层14. 在采用光纤作媒体的千兆位以太网中，配置一个中继器后网络跨距将（B）A. 扩大B. 缩小C. 不变D. 为零15. 在网络环境下,每个用户除了可以访问本地机器上本地存储之外,还可以访问磁盘服务器上的一些外存,同过磁盘服务器可以( D )A. 能使网上所有网络用户,共享磁盘服务器只读数据.B. 配置不带本地磁盘的用户机器的网络价格便宜,即无磁盘工作站C. 提高贵重磁盘的利用率,并充分发挥主机集中控制与客户机本地存储特点D. 以上都正确16. 在OSI参考模型中，网桥实现互联的层次为（D）A. 网络层B. 高层C.物理层D. 数据链路层高层17. 以太网媒体访问控制技术CSMA/CD的机制是（A）A. 争用带宽B. 循环使用带宽C.预约带宽D. 按优先级分配带宽18. 下列局域网标准中，在采用了全双工技术后能扩展网段距离的是（C）A. 100BASETXB. 10BASETC. 100BASEFXD. 10BASEFL19. 能完成VLAN之间数据传递的设备是（C）A. 中继器B. 网桥C. 路由器D. L2交换器20. 全双工以太网传输技术的特点是（B）A. 能同时发送和接收帧、受CSMA/CD限制B. 能同时发送和接收帧、不受CSMA/CD限制制-C. 不能同时发送和接收帧、受CSMA/CD限制D. 不能同时发送和接收帧、不受CSMA/CD限21. 传输介质是网络中收发双方之间的物理通路,下列传输介质中,具有很高的传输速率、信号传输衰减最小、抗干扰能力最强的是(B)A. 电话线B. 光缆C. 同轴电缆D.双绞线22. 快速以太网的帧结构与传统以太网(10BASET) 的帧结构（D）A. 仅校验方式相同B. 完全不同C. 仅头部相同D. 完全相同23. 具有隔离广播信息能力的网络互联设备是（C）A. 网桥B. 中继器C. 路由器D. L2交换24. 采用“一次路由，随后交换”方式的第三层交换技术是（B）A. FIREB. FastIPC. Tag SwitchingD. NetFlow25. 令牌环网中某个站点能发送帧是因为（A）A. 令牌到达B. 可随机发送C. 最先提出申请D. 优先级最高二. 填空题(每小题1分,共10分)1. 网络互联时，中继器是工作在OSI参考模型的物理层。

交换式以太网工作原理

交换式以太网工作原理

交换式以太网工作原理
交换式以太网是一种广泛应用于计算机网络中的局域网技术。

它的工作原理是基于数据包交换和MAC地址的。

下面是交换
式以太网的工作过程：
1. 数据包传输：当一台计算机发送数据时，数据被分成较小的数据包，并添加上目的MAC地址和源MAC地址信息。

2. 交换机的接收：交换机接收到数据包后，会检查数据包的目的MAC地址。

3. 寻址表：交换机维护一个寻址表，记录着网络中各个设备的MAC地址和对应的接口。

4. 学习过程：当交换机接收到一个数据包时，它会查找寻址表，以确定目的MAC地址所对应的接口。

如果目的MAC地址不
在寻址表中，交换机会将数据包发送到所有的接口（广播）。

5. 数据包转发：交换机根据目的MAC地址将数据包转发到正
确的接口上，并学习到数据包的源MAC地址和对应的接口。

6. 冲突域分割：由于交换式以太网采用全双工通信，交换机将每个接口分割成一个独立的冲突域，因此可以同时进行数据的发送和接收，避免了数据冲突。

7. 数据包交换：交换机根据接收到的数据包的目的MAC地址，将数据包转发到目标设备，而不会广播到整个网络。

总的来说，交换式以太网通过学习MAC地址和使用交换机进行数据包转发，实现了高效的数据传输和冲突域分割，提高了网络性能和可靠性。

以太网技术和组网规范

以太网技术和组网规范

以太网模块和功能 以太网层次结构
以太网层次结构主要对应于OSI层次结构中的数据链路层和物理层。其层次结构如图2-5所示。
图2-5 以太网层次结构
数据链路层的功能有： 提供一个或多个SAP； 发送时将数据组装成带MAC地址和差错检测的帧，进行同步、定界及透明传输； 接收时拆卸帧，执行MAC地址识别（寻址）和差错检测； 管理链路上的通信，进行流量控制，差错控制。 局域网的数据链路层与传统的OSI中数据链路层也有区别： 局域网链路支持多重访问，支持成组地址和广播； 支持MAC介质访问控制功能； 提供某些网络层的功能，如网络服务访问点SAP、多路复用、流量控制、差错控制。 MAC子层功能： 成帧/拆帧； 实现、维护MAC协议； 位差错检测，寻址等。
传输媒体（也称网络介质）：100BASE-T 标准允许包括四个不同的物理层规范，第一个物理层规范支持2对5类UTP或1类STP，第二个物理层规范支持4对3/4/5类UTP，第三个物理层规范支持单模或多模光缆，第四个物理层规范支持2对3/4/5类UTP。100BASE-T根据使用物理层传输媒体的不同类型，分为100BaseTX、100BaseT4、100BaseFX和100BaseT2四种。
按照数据链路层控制来分，有以太网卡、令牌环网卡、ATM网卡等，它们在数据链路控制、寻址、帧结构等方面不同。
以太网采用CSMA/CD(载波侦听多路访问/冲突检测)控制技术。在OSI七层协议中主要定义了物理层和数据链路层的工作方式。二者之间有标准的接口(例如MII，GMII等)来传递数据和控制。
1
2
3
向高层提供SAP（服务访问点）； 建立/释放逻辑连接； 差错控制； 帧序号处理； 提供某些网络层功能等。
LLC子层功能：

计算机网络原理(含模拟实验)第二次在线作业(100分)

计算机网络原理(含模拟实验)第二次在线作业(100分)

第二次在线作业单选题 (共40道题)收起1.（2.5分）EIA-232协议定义了引脚20为DTE就绪信号引脚,这属于物理层协议（）••••我的答案：C 此题得分：2.5分2.（2.5分）在下列传输介质中,( )抗电磁干扰能力最好。

••••我的答案：C 此题得分：2.5分3.（2.5分）利用模拟通信信道传输数字信号的方法称为（）••••我的答案：D 此题得分：2.5分4.（2.5分）当通过调制解调器发送数据时，发送的数据和线路上信号之间的关系是（）••••我的答案：C 此题得分：2.5分5.（2.5分）１００Ｍbps交换式以太网的全双工端口带宽为( )••••我的答案：A 此题得分：2.5分6.（2.5分）PPP协议是( )协议••••我的答案：B 此题得分：2.5分7.（2.5分）分组交换方式是将长的报文分成若干较短的\有固定长度的分组.与报文的交换不同的是,分组交换方式有( )••••我的答案：D 此题得分：2.5分8.（2.5分）WDM的作用是••••我的答案：A 此题得分：2.5分9.（2.5分）数据链路层的功能是( )••••我的答案：D 此题得分：2.5分10.（2.5分）下列产品中( )是在OSI模型的数据链路层进行互连的••••我的答案：D 此题得分：2.5分11.（2.5分）以太网的协议标准是( )••••我的答案：A 此题得分：2.5分12.（2.5分）HDLC帧格式中标识序列（Ｆ）是（）••••我的答案：D 此题得分：2.5分13.（2.5分）下面（）协议包括CSMA/CD,，令牌总线和令牌环．••••我的答案：B 此题得分：2.5分14.（2.5分）采用星型拓扑结构的10Mbps基带双绞线以太网可以表示为（）••••我的答案：C 此题得分：2.5分15.（2.5分）为了避免传输中帧的丢失，数据链路层采用的是（）。

••••我的答案：A 此题得分：2.5分16.（2.5分）下列协议中不属于TCP/IP协议族中的是（）••••我的答案：D 此题得分：2.5分17.（2.5分）以太网采用的发送策略是( )••••我的答案：B 此题得分：2.5分18.（2.5分）以太网交换机的主要功能不包括（）••••我的答案：C 此题得分：2.5分19.（2.5分）VLAN在现代组网技术中占有重要地位，同一个VLAN中的两台主机（）••••我的答案：B 此题得分：2.5分20.（2.5分）在不同网络之间实现数据帧的存储转发，并在数据链路层进行协议转换的网络互联器称为（）••••我的答案：D 此题得分：2.5分21.（2.5分）通信双方之间只有一个信道，却可以互相发送数据，这种方向性结构是（）。

计算机网络与通信试题资料

计算机网络与通信试题资料
3.网络的传输方式按数据传送方向和时间关系可分为三种：____单工__、半双工____和全双工。
5.人们将数据信道直接传输数字信号的传输方式叫做_基带____传输，而将利用模拟信道传输信号的传输方式叫做_____频带______传输。
6.从计算机域名到IP地址翻译的过程称为域名解析。
7.IP地址长度在IPv4中为32比特。
(A) IP(B)TCP(C)SNMP(D)SMTP
15.Internet的网络层含有四个重要的协议，分别为__C____。
(A) IP，ICMP，ARP，UDP (B) TCP，ICMP，UDP，ARP
(C)IP，ICMP，ARP，RARP (D) UDP，IP，ICMP，RARP
16.IP地址中，C类地址的标准掩码是D。
4.计算机网络的功能是通信交往、资源共享、协同工作。
5.在计算机网络中__网桥____只隔离冲突，但不能隔离广播。
7.ATM网络中采用固定长度的协议数据单元称为____信元______，其长度为___53______字节。
8.计算机通信网中信息交换的方式有电路交换、分组交换、报文交换等。（写出三种即可）。
8、划分VLAN的方法有____基于交换机端口、基于MAC地址、基于网络层地址（或IP地址）_。
9、当以太网中的联网结点数增加1倍时，每个结点能分配到的平均带宽大约为原来的__1/2______。
10、一个IP地址由____网络号________和____主机号________两部分组成。
二、单项选择题（共20分，每小题1分）
(C)ARPAnet(D)CERNET
10.允许双向传输，但一个时刻下只允许一个方向传输的是_______D________
(A)双工(B)全双工(C)单工（D）半双工

西南科技大学2014-2015年 《工业控制网络与现场总线技术》期末复习题

西南科技大学2014-2015年《工业控制网络与现场总线技术》期末复习题一、填空题1。

按照地理分布距离和覆盖范围来看，计算机网络可以分为广域网、城域网和局域网.2. 光纤分为单模和多模两种类型，其传输原理都是基于光的全反射。

3. 工业自动化网络控制系统不单单是一个完成数据传输的通信系统，还是一个借助网络完成控制功能的自控系统.4.工厂自动化网络的分层结构为_现场设备层、车间监控层和工厂管理层三个层次.5. 参照ISO/OSI标准模型,CAN通信模型包括物理层和数据链路层两层。

6. CAN的报文帧有以下四种类型：数据帧、远程帧、出错帧和超载帧。

7。

同步是数据传输中必须要解决的重要问题，在报文帧的传送过程中有三种同步方式：位同步、字同步和帧同步。

8.工业控制系统经历了基地式仪表控制系统、集中式数字控制系统、集散控制系统、现场总线控制系统等主要阶段。

9。

CAN总线是有效支持分布式实时控制的串行通信网络，从定位时的同步方式考虑，它属于异步通信。

10.现场总线是用于过程自动化和制造自动化最底层的现场设备或现场仪表互连的通信网络，是现场通信网络与控制系统的集成。

11.CAN总线支持位仲裁的介质访问方式，是多主工作方式.12。

CAN通信协议规定了4种不同类型的帧：数据帧，远程帧，错误帧，过载帧。

13。

CAN总线上用显性和隐性两个互不的逻辑值表示0和1。

14.CAN协议可以检测到位错误，填充错误，CRC错误，格式错误，应答错误.15。

CAN总线是多主工作方式，任意节点可以主动发送信息。

通过非破坏性总线仲裁机制解决多节点同时发送时的冲突问题.16.CAN的ISO/OSI参考模型包括两层：数据链路层、物理层。

17。

CAN空闲时网络电平保持隐性1位。

18.现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。

19。

RS—422接口通信需要4根线,它是全双工的，RS—485接口通信需要2根线，它是半双工的。

高速以太网——精选推荐

高速以太网定义：速率达到或超过100Mb/s的以太网称为高速以太网。

一、高速以太网的特点高速以太网系统分两类：由共享型集线器组成的共享型高速以太网系统和有高速以太网交换机构成的交换性高速以太网系统。

100Base-FX因使用光缆作为媒体充分发挥了全双工以太网技术的优势。

100Base-T的网卡有很强的自适应性，他能够自动识别能够自动识别10Mb/s和100Mb/s。

10Mb/s和100Mb/s的自适应系统是指端口之间10Mb/s和100Mb/s传输率的自动匹配功能。

自适应处理过程具有以下两种情况：（1）原有10Base-T网卡具备自动协商功能，即具有10Mb/s和100Mb/s自动适应功能，则双方通过FLP信号进行协商和处理，最后协商结果在网卡和100Base-TX集线器的相应端口上均形成100Base-TX的工作模式。

（2）原有10Base-T网卡不具备自动协商功能的，当网卡与具备10Mb/s和100Mb/s自动协商功能的集线器端口连接后，集线器端口向网卡端口发出FLP信号，而网卡端口不能发出快速链路脉冲（FLP）信号，但由于在以往的10Base-T系统中，非屏蔽型双绞线（UTP）媒体的链路正常工作时，始终存在正常链路脉冲（NLP）以检测链路的完整性。

所以在新系统的自动协调过程中，集线器的10Mb/s和100Mb/s自适应端口接收到的信号是NLP信号；由于NLP信号在自动协调协议中也有说明，FLP向下兼容NLP，这样集线器的端口就自动形成了10Base-T工作模式与网卡相匹配。

二、高速以太网的体系结构高速以太网的体系结构如图所示：从OSI层次模型看，与10Mb/s以太网相同，仍有数据链路层、物理层和物理媒体。

从IEEE802模型看，它具有MAC子层和物理层的功能。

三、高速以太网的类型（1）、共享型快速以太网系统：使用共享型集线器。

（2）、交换型以太网系统：使用快速以太网交换器。

四、高速以太网的适用范围适用于较远距离的传输五、高速以太网使用的介质光纤：作为网络的物理介质，提供基本带宽。

工业以太网


2. ProfiNet
ProfiNet主要包括三方面技术：
(1) 基于通用对象模型(COM)的分布式自动化系统 (2) 规定了Profibus和标准以太网之间的开放、透明通
信 (3)提供了一个包括设备层和系统层、独立于制造商的 系统模型
采用标准TCP/IP与以太网作为连接介质，采用标准TCP/IP协议加上应用 层的PCM/DCOM来完成节点之间的通信和网络寻址。可以同时挂接传统 Profibus系统和新型的智能现场设备。
HSE与OSI互联参考模型的比较图
FF HSE工业以太网系统结构
HSE在应用层和用户层直接采用FF H1的应用层服务和功能块应用 进程规范，并通过链接设备(Linking Device)将FF H1网络连接到 HSE网段上，HSE链接设备同时也具有网桥和网关的功能，它的网 桥功能能够用来连接多个H1总线网段，使不同H1网段上面的H1设 备之间能够进行对等通信而无需主机系统的干预。 HSE主机可以与所有的链接设备和链接设备上挂接的H1设备进行 通信，使操作数据能传送到远程的现场设备，并接收来自现场设备 的数据信息，实现监控和报表功能。监视和控制参数可直接映射到 标准功能块或者“柔性功能块”(FFB)中。
第四章 工业以太网
第四章 工业以太网
现场总线控制系统(FCS)的发展改变了工业控制系统的结构， 具有开放、分散、数字化、可互操作性等特点，有利于自动 化系统与信息系统的集成。
缺陷:
主要表现在迄今为止现场总线的通信标准尚未统一，这使得个厂商的仪 表设备难以在不同的FCS中兼容。此外，FCS的传输速度也不尽人意， 在有些场合无法满足实时控制的要求。由于上述原因，FCS在工业控制 中的推广应用受到了一定的限制。
现有的Profibus网段可以通过一个代理设备(Proxy)连接到ProfiNet网络当 中，使整套Profibus设备和协议能够原封不动地在ProfiNet中应用。

计算机网络-填空题

. 计算机网络中常用的三种有线媒体是同轴电缆、双绞线、光纤。

. 局域网与主机的连接方法有两种，一种是通过电话线，另一种是通过路由器与主机相连。

. 欧姆同轴电缆主要用于传输数字信号信号，此类同轴电缆叫做基带同轴电缆。

. 域名采取层次结构，其格式可表示为：机器名.网络名.机构名.最高域名。

. 中的用户远程登录，是指用户使用命令，使自己的计算机暂时成为远程计算机的一个仿真终端的过程。

. 从计算机网络系统组成的角度看，计算机网络可以分为通信子网和资源子网。

. 超文本传输协议是客户机与服务器之间的应用层传输协议。

. 网络操作系统是利用局域网低层所提供的数据传输功能，为高层网络用户提供局域网共享资源管理服务和其他网络服务功能的局域网系统软件。

. 网关一般用于不同类型、差别较大的网络系统之间的互连。

. 电子邮件系统采用存储转发工作方式。

. 网桥和交换机或路由器能够划分冲突域。

. 路由器和虚拟局域网（）能够划分广播域。

. “”（简称）中文名称是万维网。

. 在计算机网络中，协议就是为实现网络中的数据交换而建立的规则标准或约定。

协议的三要素为语法、语义和交换规则。

. 地址的主机部分如果全为，则表示广播地址，地址的主机部分若全为，则表示网络地址，被称做回波测试地址。

. 计算机网络按作用范围（距离）可分为局域网、城域网和广域网。

. 脉冲编码调制的过程简单的说可分为三个过程，它们是采样、量化和编码。

. 载波监听多路访问冲突检测的原理可以概括为先听后发，边听边发，冲突停发，随机重发。

. 在一个网络中负责主机地址与主机名称之间的转换协议称为地址解析协议，负责地址与地址之间的转换协议称为。

. 通过协议将世界各地的网络连接起来实现资源共享。

. 采用的工作模式为客户机服务器。

. 是由美国国防部的演变而来的，这个网络上运行的通信协议统称协议簇。

. 中，地址表示形式是彼此之间用圆点分隔的四个十进制数，每个十进制数的取值范围为. 中使用计算模式。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
第六章 交换型以太网与全双工以太 网组网技术
6.1 从共享型以太网发展到交换型以太网 6.1.1 共享型以太网系统存在的问题
因在网段中存在碰撞，大大减少了每个 站所获得的带宽。（共享带宽）
HUB
等价于
总线
2019/11/11
3
2019/11/11
4
6.1.2 交换型以太网系统的特点
每个端口独享带宽 端口之间交换互不冲突
6.3.3 总线交换结构
便于扩展；易于管理；容易实现广播传送；
容易实现多对一方式工作。
要求背板速度高，几个Gbps~几十个Gbps。
现在产品的背板速度已达到256Gbps。
2019/11/11
13
6.4 以太网交换机的交换方式
6.4.1 静态交换方式 人工配置
2019/11/11
14
6.4.2 动态交换方式
•存储转发 （Store Forward） •直通 （Cut Through） •自适应 （Adaptation） •碎片丢弃 （Fragment Free）
2019/11/11
15
1. 存储转发
优点：可靠性好 缺点：处理延迟时间长
2019/11/11
16
2. 直通
输入端收到报文的目的地址字段后， 经查表，直接转到输出端口。 优点：处理延迟时间短。 缺点：可靠性差。
6.6.2 全双工以太网技术特点
•由一对线连接，发送与接收同时进行 •点对点的通信
不可以用HUB •速率提高一倍 •扩展距离
实际上仅对100BASE FX有意义。 其余标准下因受电光信号本身的传输 损耗影响，在实际应用中并不能加长 距离。
2019/11/11
30
6.6.3 全双工以太网技术的应用
2019/11/11
5
交换型以太网的优点
1. 每个端口的网 段独享带宽
2. 最大带宽=端口
带宽 端口数
3. 端口之间可交 换数据，且互 不冲突
4. 端口网段广播 信息互相隔离
2019/11/11
6
6.1.3 以太网交换机工作的逻辑机理
2019/11/11
7
6.2 网桥与交换机工作机理
最简单的交换机就是多端口网桥 6.2.1 以太网上网桥的作用
3. 自适应
一般情况下交换器工作在直通方式， 工作速度很快。当检测到出错率高 （如丢包个数增加）或帧碎片太多时， 交换器自动切换到存储转发方式工作。 该类型综合了前面两种方式的优点。
2019/11/11
17
4. 碎片丢弃
是一种折衷方案。 当报文小于512位时（以太网最 短帧），交换器不转发，大于512位时 接直通方式工作。 优点：过滤了小于512位的碎片， 工作速度介于 第1、2种方式之间。 缺点：可靠性较第1种方式差。
连接的主机就越多 6. 全双工能力 7. 虚拟网（VLAN）能力 8. 网络管理能力
提供完善的管理软件
2019/11/11
如在端口-地址表内查不到目的端口，则 发广播报文。
2019/11/11
10
6.3 以太网交换机结构6.3.Fra bibliotek 软件执行交换结构
工作速度慢，很少使用。
2019/11/11
11
6.3.2 矩阵交换结构
交换速度快，延迟时间短，但端
口扩展困难，矩阵存在阻塞，不易实
现广播传送。
2019/11/11
12
2019/11/11
18
6.5 以太网交换机的分类和应用
6.5.1 按带宽分类 10Mbps、100Mbps、
1000Mbps…… 往往一个交换器上有不同速率的
端口，称为不对称式交换器。
6.5.2 按端口上支持的媒体分类
双绞线、光缆
一个交换器可支持多种传输介质
2019/11/11
19
6.5.3 按架构分类
能区分不同的应用
2019/11/11
22
组网方法的发展：从以路由器为中心到以交换机为中心
2019/11/11
23
6.5.4 按应用分类与相应的典型组网方式
层次化的体系结构
SW
……
SW
……
SW
SW … SW
SW … SW
主干级 部门级 组级
HUB
…
HUB
PC … PC PC … PC
2019/11/11
26
以交换机为中心组网的拓扑结构
2019/11/11
27
通过交换机与不同网络的连接
2019/11/11
28
6.6 全双工以太网
6.6.1 全双工以太网技术的重要性
增加带宽、扩展网段长度
发送与接收可同时进行，不会发
生冲突碰撞。所以不受CSMA/CD的约
2019束/11/1，1 扩展了网段长度。
29
传输速率
100Mbps~1000Mbps 10Mbps~100Mbps 10Mbps
24
各层特性
2019/11/11
25
层次化结构的优点
1. 各层功能分工明确，便于设计、 实现和调试
2. 充分发挥不同规格交换器的功能 3. 层次结构使内部网的信息流与业
务流的流向、流量基本一致
2019/11/11
隔离网段的碰撞域 6.2.2 透明网桥
根据端口——地址表寻找输出端口
2019/11/11
8
操作流程
2019/11/11
9
发送站经交换机发送报文的过程：
交换机检测发送站与接收站位于同一个 端口，则不转发该报文，报文在同一个 网段内传送。如该网段为以太网，则网 段内按CSMA/CD方式工作。
如发送站与接收站属不同端口，则查找 端口-地址表，将报文发往目的端口。
交换型以太网与全双工以太网 组网技术
2019/11/11
1
本章重点
以太网交换机是企业内部组网的中心设备
为什么要使用以太网交换机
交换机的基本工作原理
交换机的结构
几种不同的交换方式
交换机分类
基于交换机的组网方式
采用交换机构建全双工以太网
选择以太网交换机的要点
2019/11/11
堆叠式、机框式
2019/11/11
20
机框式优点： 1. 维修方便 2. 高可靠性 3. 系统集成和配置灵活
2019/11/11
21
补充：按交换机工作的协议层次分
工作在数据链路层
相当于多端口网桥
工作在网络层
同时具有路由功能，功能强，用于主 干网。
工作在传输层
能识别端口号
工作在应用层
2019/11/11
31
选择以太网交换器的要点：
1. 交换技术 存储转发、直通、自适应……
2. 吞吐量和背板速度 吞吐量指所有端口同时收发数据速 率的总和
3. 端口传输速率
2019/11/11
32
4. 延迟时间 接收到数据直至目的端口开始发送
5. 端口MAC地址个数 MAC地址个数越多，每个端口可以
