【精品课件】快速以太网组网方法

局域网组建方法以太网的基础知识和配置步骤局域网（Local Area Network，简称LAN）是指在一个相对较小范围内的局部地区内建立起的计算机网络。

以太网（Ethernet）是最常见和广泛应用的局域网技术之一。

那么，在局域网中如何组建以太网，以及其基础知识和配置步骤是什么呢？本文将详细解答这些问题。

一、以太网的基础知识以太网是一种基于共享传输介质的局域网技术，其传输速度通常为10Mbps、100Mbps或1000Mbps。

在以太网中，每个计算机连接到一个集线器（Hub）或者交换机（Switch），通过共享传输介质（如双绞线）进行通信。

该网络拓扑结构通常为总线型或星型。

1. 网卡（Network Interface Card，简称NIC）：每台计算机都需要安装网卡才能进行以太网连接。

网卡负责将计算机内部数据转换为可以在局域网中传输的格式，并将外部数据转发给计算机。

2. MAC地址（Media Access Control Address）：每个网卡都有一个唯一的MAC地址，由12位十六进制数表示。

MAC地址用于在局域网中识别每个计算机或设备，类似于一个身份证号码。

3. 集线器（Hub）：集线器是以太网中常用的设备，用于连接多台计算机。

当一个计算机发送数据时，集线器会将数据广播给所有连接的设备，然后每个设备根据MAC地址识别出自己需要接收的数据。

4. 交换机（Switch）：交换机也是局域网中常用的设备，其工作原理与集线器不同。

交换机会动态学习每个设备的MAC地址，并根据目标MAC地址将数据直接传输到目标设备，提高了网络的传输效率。

二、局域网以太网的配置步骤下面是局域网中组建以太网的配置步骤，以便帮助您更好地理解：1. 确定网络拓扑结构：根据网络规模和需求，选择适合的网络拓扑结构，如总线型或星型。

2. 购买和安装设备：购买所需的网卡、集线器或交换机等设备，并按照说明书正确安装。

3. 连接设备：将每台计算机的网卡与集线器或交换机进行连接。

组建以太网的具体实施步骤1. 资源准备在组建以太网之前，需要准备以下资源：•以太网交换机：选择适合需求的以太网交换机，确保其具有足够的端口数量和性能。

•以太网网线：准备充足的以太网网线，根据实际情况选择合适的线缆规格。

•以太网适配器：确保所有需要接入以太网的设备都配备有合适的以太网适配器。

•IP地址规划：根据网络规模和需求，进行IP地址的规划，分配给各个设备。

2. 设计网络拓扑结构在组建以太网之前，需要设计一个合理的网络拓扑结构，以确保网络连接的可靠性和性能。

•根据实际需求，确定网络中的核心交换机、汇聚交换机和接入交换机的位置和数量。

•根据设备的数量和位置，设计合理的网络布线方案。

•考虑网络的冗余设计，确保在某个节点或链路故障时，网络仍能继续运行。

3. 连接硬件设备开始组建以太网之前，需要先连接硬件设备。

•将以太网交换机与电源连接，并确保其正常启动。

•连接以太网适配器到需要接入以太网的设备上。

•使用合适的以太网网线将交换机与设备进行连接。

4. 配置交换机完成硬件设备的连接后，需要对交换机进行配置。

•登录交换机的管理界面，通常通过浏览器访问交换机的IP地址。

•配置交换机的基本信息，如设备名称、管理IP地址等。

•设置VLAN（虚拟局域网）和端口的配置，根据需求划分不同的VLAN，并将其与相应的端口绑定。

•配置端口速率和双工模式，确保网络传输的稳定性和性能。

5. 配置设备IP地址在组建以太网时，需要为每个设备配置合适的IP地址，以保证设备间的通信能够正常进行。

•登录设备的管理界面，通常通过浏览器访问设备的IP地址。

•进入网络设置页面，配置设备的IP地址、子网掩码、网关等信息。

•配置DNS（域名系统）服务器地址，以便设备能够解析域名并进行网络访问。

6. 测试网络连通性完成以上步骤后，需要进行网络连通性的测试，以确保组建的以太网能够正常工作。

•使用ping命令测试设备之间的连通性，确保能够相互通信。

•进行带宽测试，确保网络传输速度符合需求。

以太网组网技术学习本章应掌握：1. 以太网的组网类型和传输速度2. 组网所需的器件、设备和传输介质3. 单一集线器组网配置规则4. 多集线器组网配置规则§1.1 以太网的相关标准1.以太网的传输介质：同轴电缆、双绞线、光缆等。

2.以太网的网络速度：10Mb/s、100Mb/s及1000Mb/s。

3.以太网的介质访问控制方法：CSMA/CD。

4.以太网采用的主要技术包括10BASE5、10BASE2、10BASE-T、100BASE-TX和100BASE-FX，其主要技术参数见表3.1。

10BASE-T标准规定，组装10BASE-T的每条非屏蔽双绞线的长度不能超过100m。

100BASE-TX标准规定，组装100BASE-TX网络中使用的5类或超5类非屏蔽双绞线的最大长度为100m。

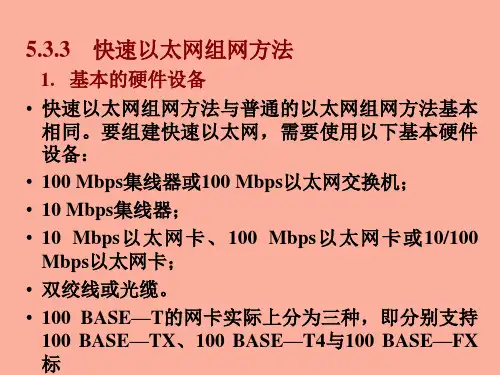

§1.2 组网所需的器件和设备100BASE-T和100BASE-TX组网所需要的器件和设备：带有RJ-45连接头的UTP电缆、带有RJ-45接口的以太网卡、10M/100M集线器、网桥等。

1.2.1 10M/100M以太网集线器集线器，如图3.1所示，处于星型物理拓扑结构的中心，是以太网中最重要、最关键的设备之一。

只有通过集线器，网络中节点之间的通信才能完成。

集线器通常具有如下功能和特性:1.作为以太网的集中连接点。

2.放大接收到的信号。

3.通过网络传播信号。

4.无过滤功能。

5.无路径检测或交换功能。

6.不同速率的集线器不能级联。

集线器通常采用RJ-45标准接口，图3.1显示了一个具有多个RJ-45端口的以太网集线器（一般集线器可以拥有2-24个端口）。

计算机或其他终端设备可以通UTP电缆与集线器RJ-45端口相连，成为网络的一部分。

集线器功能：对信号放大。

集线器的主要问题：不能过滤通过的数据流和无路径检测功能。

所谓“过滤”，就是对接收信息进行分析，决定是否将具有一定特征（如具有某一特定源地址或目的地址）的信息转发出去。

计算机网络技术基础：组建局域网_2以太网组网技术随着互联网和计算机技术的不断发展，局域网已经成为了企业和家庭中不可或缺的基础设施。

而以太网则是当前应用最广泛、最成熟的局域网通信技术之一。

在本文中，我们将介绍以太网的构成、组成局域网的方法及其工作原理。

1. 以太网的构成以太网分为物理层和数据链路层两个部分。

物理层负责物理媒介（如双绞线、光纤等）与以太网的互联，在通信传输中，依据自身的物理规律进行信号的传输和接收。

而数据链路层则用以解决将数据包发送到目标MAC地址的问题。

在物理层中，以太网使用CSMA/CD（载波监听多路访问/冲突检测）技术，即首先监听信道是否被占据，若空闲，则发送数据；若检测到信道被占用，则等待一段随机时延后重试。

若在发送过程中检测到冲突，则发送字节的补码作为“占用”信号，之后进行退避并重传。

数据链路层则通过将MAC地址和数据包封装在帧中的方式，解决数据包传输的问题。

以太网的帧结构包括前导码、帧头、数据和帧尾。

2. 组建局域网通过实现物理层和数据链路层协议，以太网可以用来构建局域网。

以下是组建局域网的方法：2.1 多点连接多点连接是局域网的最基本形式，它将所有的设备连接在一个正交的网格中，使所有设备都能互相通信。

使用多点连接的局域网一般称为总线型拓扑结构。

总线型拓扑结构的特点是简单易用，但是由于所有设备共享同一根导线，因此该结构存在诸多安全隐患。

2.2 星型连接星型连接是将每台设备都连接到中心设备上的拓扑结构。

中心设备一般为交换机或集线器，其作用是管理设备之间的通信。

与多点连接相比，星型连接有更高的安全性和可靠性，但是需要较多的集线器或交换机，对计算机的性能也有一定的要求。

2.3 环型连接环型连接是指将多台设备连接成环装结构。

对于环形连结构，如光纤环等，在理论上数据传输速度是最高的，并且每台设备都有明确的通信对象。

不过，环型连接需要较高的设备性能和更高的维护成本，且对于一个设备的故障会影响整个局域网。

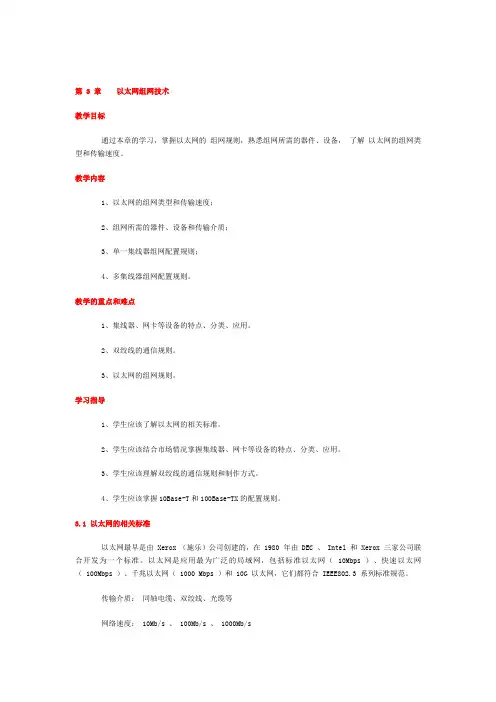

第 3 章以太网组网技术教学目标通过本章的学习，掌握以太网的组网规则，熟悉组网所需的器件、设备，了解以太网的组网类型和传输速度。

教学内容1、以太网的组网类型和传输速度；2、组网所需的器件、设备和传输介质；3、单一集线器组网配置规则；4、多集线器组网配置规则。

教学的重点和难点1、集线器、网卡等设备的特点、分类、应用。

2、双绞线的通信规则。

3、以太网的组网规则。

学习指导1、学生应该了解以太网的相关标准。

2、学生应该结合市场情况掌握集线器、网卡等设备的特点、分类、应用。

3、学生应该理解双绞线的通信规则和制作方式。

4、学生应该掌握10Base-T和100Base-TX的配置规则。

3.1 以太网的相关标准以太网最早是由 Xerox （施乐）公司创建的，在 1980 年由 DEC 、 Intel 和 Xerox 三家公司联合开发为一个标准。

以太网是应用最为广泛的局域网，包括标准以太网（ 10Mbps ）、快速以太网（ 100Mbps ）、千兆以太网（ 1000 Mbps ）和 10G 以太网，它们都符合 IEEE802.3 系列标准规范。

传输介质：同轴电缆、双绞线、光缆等网络速度： 10Mb/s 、 100Mb/s 、 1000Mb/s介质访问控制方法： CSMA/CD主要技术标准1、 10BASE5粗缆以太网（粗同轴电缆），电缆的两端有 50 欧姆的终端电阻，每网段允许连接 100 个节点，长度是 500 米，最多有 4 个中继器连接 5 段 500 米的网线，最大网络直径是 2500 米。

2、 10BASE2细缆以太网，每段只能连接 30 个节点，每段的最大长度是 185 米，最大的网络直径是 925 米。

3、 10BASE-T3 类以上双绞线以太网，水晶头（ RJ-45 头），4 个中继器连接5 个 100 米的网线，最大网络直径是 500 米。

4、 100BASE-TX5 类以上双绞线以太网， 2 个中继器连接 2 个 100 米的网线，，两个中继器之间的距离不超过 5 米。

1 / 1
局域网的设计分析与规划 快速以太网组网案例
时恩早
（淮安信息职业技术学院）
摘 要：对于拥有30人及以下的办公室来说，如何让组网的费用降到最低，又能保持网络的
可靠和稳定，是许多人关心的问题。

本文介绍了如何基于快速以太网技术对小型办公室进行组网
方案。

关键词：30个节点办公室、快速以太网、组网案例
1 需求分析
在一般的办公环境下，组网主要是为了方便内部传输资料和访问互联网络，带宽要求不高，完全可以选择ADSL 宽带接入，既省钱，效率又高。

对于30人及以下的办公室来说，选择百兆宽带接入即可以解决常见的办公问题。

2 组网方案
组网模式主要有两个大的类别，一种是有线，一种是无线。

如果组建一个无线局域网，如果办公环境中大部分还是用的台式机，则需要为每台计算机配一个无线网卡，成本较高，不符合小型办公网络的标准。

因此，有线网络是个不错的选择。

考虑到网络性能，可以采用路由器加交换机的方式来进行组网，选择快速以太网即可完成网络的组建。

具体组网方案如图1所示。

图1 30人办公环境网络组建解决方案
参考文献:
[1]阚宝朋.计算机网络技术基础[M].北京：高等教育出版社，2015.11
[2]竹下隆史，村山公保，荒井透等.图解TCP/IP[M].乌尼日其其格，译.北京：人民邮电出版社，2012.
[3]谢希仁.计算机网络[M].北京：电子工业出版社，2013
百兆路由器
防火墙 百兆交换机 百兆交换机 ………………。

太网业务传输的基本组网方式11页太网业务传输的基本组网方式1. OptiX 2500+设备10M/100M 以太网业务传输的基本特点10M/100M 以太网业务VC-Trunk 的映射方式随着数据业务的发展，企业内部采用以太网互联的需求越来越多。

以往企业网的远程互联主要是通过租用N×64K 或2M 专线的方式来实现，但是此种方式成本高且带宽的调配不灵活；而且数据设备的接口主要是10/100BASE-T以太网接口，而采用2M 专线的传输方式时，需要使用路由器将以太网接口转换为2M 接口传输，从而增加了成本，也限制了带宽。

另外，随着以太网接入的方式在城域网中的应用日益增长，又对传输网支持以太网业务的传输带来了新的要求，即城域传输网需要具有可区分业务优先级、可管理的特点。

根据RFC 1990 协议，OptiX 2500+ 设备利用以太网透传接口单元，可将1～4/8 个10/100BASE-T 或100BASE-FX 以太网业务，可以采用VC-Trunk 方式，映射到1～48 个2M 的方式，实现对以太网业务的传输。

采用VC-Trunk 的映射方式，每个以太网口映射到2M 的数量是可以任意设置的，只要总和不超过48 个2M，这样就可以根据需要灵活分配以太网业务的传输带宽；此外由于以太网业务映射为多个2M 传输，采用的是PDH 业务传输的方式，即点到点、非共享带宽的传输方式）；所以SDH 中对于PDH 业务的各种保护方式均对以太网业务有效。

与ATM 业务处理方式不同的是，OptiX 2500+设备传输以太网业务的方式为：同一以太网透传接口单元的不同端口之间共享带宽，而整个传输网中的不同站点之间不共享带宽。

基于Vlan 的流量控制以太网业务的特点是带宽动态变化大，因此为提高传输带宽的利用率、降低传输成本，无论对数据设备、传输设备均需要对接入的以太网业务进行汇聚，即业务上行的传输带宽小于业务的接入带宽。
