gre over ipsec 用loopback口建隧道产生的up down问题

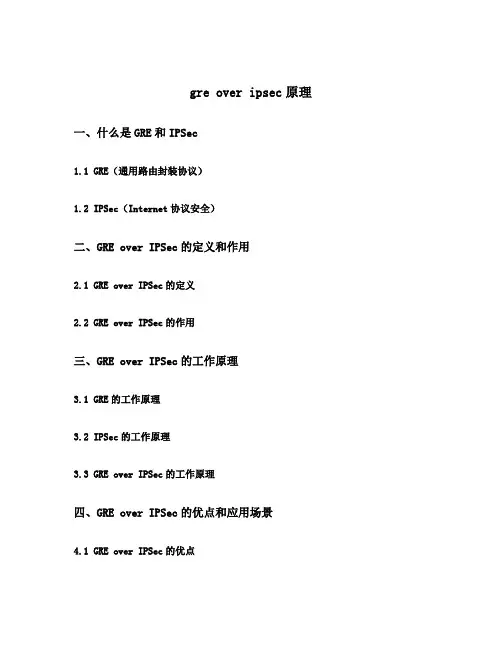

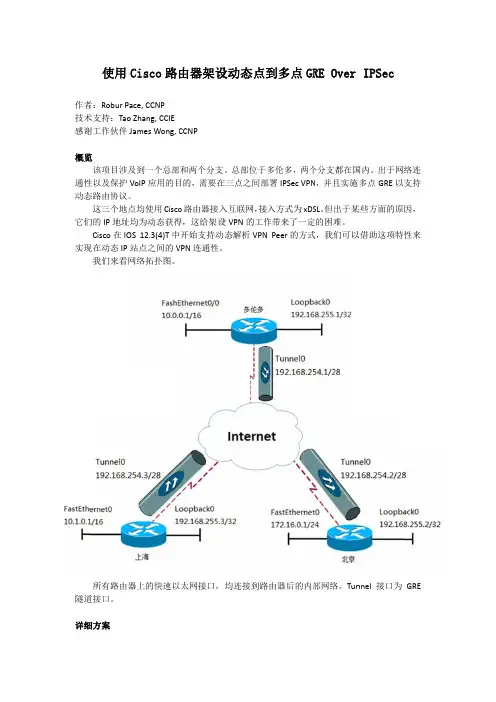

gre over ipsec原理一、什么是GRE和IPSec1.1 GRE（通用路由封装协议）1.2 IPSec（Internet协议安全）二、GRE over IPSec的定义和作用2.1 GRE over IPSec的定义2.2 GRE over IPSec的作用三、GRE over IPSec的工作原理3.1 GRE的工作原理3.2 IPSec的工作原理3.3 GRE over IPSec的工作原理四、GRE over IPSec的优点和应用场景4.1 GRE over IPSec的优点4.2 GRE over IPSec的应用场景五、GRE over IPSec的配置步骤和注意事项5.1 GRE over IPSec的配置步骤1.设定GRE隧道接口2.配置隧道的本地和远程地址3.启动隧道接口4.配置IPSec5.验证GRE over IPSec配置5.2 GRE over IPSec的注意事项1.网络拓扑结构和IP地址规划的设计2.密钥管理和安全策略的配置3.设备的性能和对GRE over IPSec的支持程度六、GRE over IPSec与其他VPN技术的比较6.1 GRE over IPSec与PPTP的比较6.2 GRE over IPSec与L2TP的比较6.3 GRE over IPSec与SSL VPN的比较七、总结本文简要介绍了GRE和IPSec协议，并深入探讨了GRE over IPSec的工作原理、优点以及配置步骤和注意事项。

我们还比较了GRE over IPSec与其他VPN技术的差异。

GRE over IPSec作为一种安全可靠的VPN解决方案，在跨网络通信中起着重要的作用。

希望通过本文的介绍，读者对GRE over IPSec有更深入的了解，并能够灵活应用于实际网络环境中。

L2TP,GRE二三层隧道协议解说
二三层隧道协议
一直知道L2TP是第二层隧道协议，GRE是第三层隧道协议，可是一直不是太明白，今天总结一下自己理解的。

L2TP是用于三层网络上承载二层协议报文的隧道协议，是用于在三层网络上跑PPP 的。

GRE是通用路由封装协议，内部能封装二层，三层，MPLS……它能封装的报文类型很多，但一般都用于封装三层报文，所以也有叫三层隧道协议的，但这个说法也不严谨。

例如：GRE能封装MPLS，ISIS 等，这些都不是三层报文。

Gre over ipsec就是通过GRE将广播，组播，非IP报文通过GRE 封装变成单播IP报文，然后再用IPSEC封装加密，IPSEC是个标准的三层隧道协议，它只能承载单播IP报文。

g r e o v e r i p s e c原理和配置(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除gre over ipsec这里首先补充一下知识吧：1．Ipsec中有2种封装模式：一种是隧道模式，一种是传输模式；当我们使用GRE OVER ipsec时，如果使用隧道模式的话，会多封装 20个字节的ESP头部，其与GRE添加的头部ip完全相同，故而，在GRE over ipsec 时，建议使用传输模式。

（主要是通讯点和传输点之间的关系）2．配置gre over ipsec的时候，可以选择两种的方法，这里都会介绍和给出配置，建议使用第二种方法。

3．第二种配置GRE over IPsec 的方式：profileProfile 可以看做是GRE tunnel中的一种保护机制，在使用profile时，无需配置感兴趣流，无需set peer，如下操作即可：第一种方法：R1:!hostname R1!crypto isakmp policy 10hash md5authentication pre-sharegroup 2crypto isakmp key zhang address!!crypto ipsec transform-set mytrans esp-3des esp-md5-hmac mode transport!crypto map mymap 10 ipsec-isakmpset peerset transform-set mytransmatch address VPN!!!!interface Tunnel0ip addresstunnel source FastEthernet0/0tunnel destinationtunnel key 123!interface Loopback10ip address!interface FastEthernet0/0ip addressduplex autospeed autocrypto map mymap!router ospf 1router-idlog-adjacency-changesnetwork area 0network area 0!ip access-list extended VPNpermit gre!EndR2配置：hostname R2!interface Loopback0ip address!interface FastEthernet0/0ip addressduplex autospeed auto!interface FastEthernet1/0ip addressduplex autospeed auto!EndR3配置：hostname R3!crypto isakmp policy 10hash md5authentication pre-sharegroup 2crypto isakmp key zhang address!!crypto ipsec transform-set mytrans esp-3des esp-md5-hmac mode transport!crypto map mymap 10 ipsec-isakmpset peerset transform-set mytransmatch address VPN!interface Tunnel0ip addresstunnel source FastEthernet0/0tunnel destinationtunnel key 123!interface Loopback10ip address!interface FastEthernet0/0ip addressduplex autospeed autocrypto map mymap!router ospf 1router-idlog-adjacency-changesnetwork area 0network area 0!no ip http serverno ip http secure-serverip route!ip access-list extended VPNpermit gre!End第二种方法：在1实验中的基础上，删徐mymap,access-list VPN,在接口上删徐map的应用。

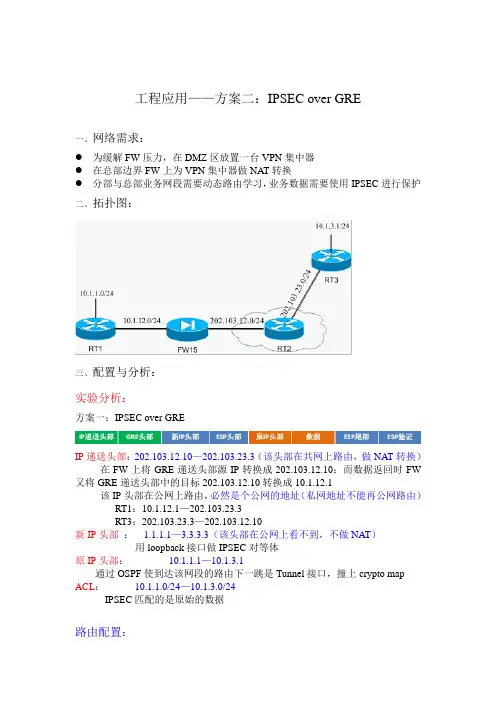

工程应用——方案二：IPSEC over GRE一、网络需求：●为缓解FW压力，在DMZ区放置一台VPN集中器●在总部边界FW上为VPN集中器做NAT转换●分部与总部业务网段需要动态路由学习，业务数据需要使用IPSEC进行保护二、拓扑图：三、配置与分析：实验分析：方案一：IPSEC over GREIP递送头部：202.103.12.10—202.103.23.3（该头部在共网上路由，做NAT转换）在FW上将GRE递送头部源IP转换成202.103.12.10；而数据返回时FW 又将GRE递送头部中的目标202.103.12.10转换成10.1.12.1该IP头部在公网上路由，必然是个公网的地址（私网地址不能再公网路由）RT1：10.1.12.1—202.103.23.3RT3：202.103.23.3—202.103.12.10新IP头部： 1.1.1.1—3.3.3.3（该头部在公网上看不到，不做NAT）用loopback接口做IPSEC对等体原IP头部：10.1.1.1—10.1.3.1通过OSPF使到达该网段的路由下一跳是Tunnel接口，撞上crypto map ACL：10.1.1.0/24—10.1.3.0/24IPSEC匹配的是原始的数据路由配置：RT1(config)#ip route 0.0.0.0 0.0.0.0 10.1.12.2RT3(config)#ip route 0.0.0.0 0.0.0.0 202.103.23.2FW(config)# route outside 0.0.0.0 0.0.0.0 202.103.12.2 1FW配置NAT，放行GRE流量：FW(config)#access-list 100 permit gre host 202.103.23.3 host 202.103.12.10 GRE流量access-group 100 in interface outsideStatic (inside,outside) 202.103.12.10 10.1.12.1 netmask 255.255.255.255GRE配置：RT1(config)#interface Tunnel0ip address 10.1.13.1 255.255.255.0tunnel source Ethernet1/0 RT1GER源，10.1.12.1tunnel destination 202.103.23.3 RT1GRE目标，公网地址RT3(config)#interface Tunnel0ip address 10.1.13.3 255.255.255.0tunnel source Serial0/0tunnel destination 202.103.12.10 RT3GRE目标，对方NAT转换后的IPRT1#ping 10.1.3.1 source 10.1.1.1 测试GRE隧道是否建立成功Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.3.1, timeout is 2 seconds:Packet sent with a source address of 10.1.1.1!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 28/63/152 msOSPF配置：●公布Tunnel接口网段，通过Tunnel接口建立OSPF邻居●公布业务网段，通过OSPF实现到达对端业务网段的下一跳是Tunnel接口，以便撞上crypto map●公布IPSEC对等体网段，下一跳是Tunnel接口，以便进行GRE封装RT1(config)#router ospf 1router-id 1.1.1.1network 1.1.1.0 0.0.0.255 area 0 IPSEC对等体network 10.1.1.0 0.0.0.255 area 0 业务网段network 10.1.13.0 0.0.0.255 area 0 Tunnel接口RT3(config)#router ospf 1router-id 3.3.3.3network 3.3.3.0 0.0.0.255 area 0network 10.1.3.0 0.0.0.255 area 0network 10.1.13.0 0.0.0.255 area 0RT1#show ip route1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback13.0.0.0/32 is subnetted, 1 subnetsO 3.3.3.3 [110/11112] via 10.1.13.3, 01:09:55, Tunnel0 IPSEC对等体路由10.0.0.0/8 is variably subnetted, 4 subnets, 2 masksC 10.1.13.0/24 is directly connected, Tunnel0C 10.1.12.0/24 is directly connected, Ethernet1/0O 10.1.3.1/32 [110/11112] via 10.1.13.3, 01:09:55, Tunnel0 业务网段路由C 10.1.1.0/24 is directly connected, Loopback0S* 0.0.0.0/0 [1/0] via 10.1.12.2RT3#show ip routeC 202.103.23.0/24 is directly connected, Serial0/01.0.0.0/32 is subnetted, 1 subnetsO 1.1.1.1 [110/11112] via 10.1.13.1, 01:10:26, Tunnel03.0.0.0/24 is subnetted, 1 subnetsC 3.3.3.0 is directly connected, Loopback110.0.0.0/8 is variably subnetted, 3 subnets, 2 masksC 10.1.13.0/24 is directly connected, Tunnel0C 10.1.3.0/24 is directly connected, Loopback0O 10.1.1.1/32 [110/11112] via 10.1.13.1, 01:10:26, Tunnel0S* 0.0.0.0/0 [1/0] via 202.103.23.2RT1#ping 3.3.3.3 source 1.1.1.1 测试IPSEC对等体路由可达Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:Packet sent with a source address of 1.1.1.1!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 24/61/100 msIPSEC配置RT1(config)#crypto isakmp policy 10 IKE阶段传输集encryption deshash md5authentication pre-sharegroup 2crypto isakmp key 6 allen address 3.3.3.3 共享密钥crypto ipsec transform-set laodong esp-des esp-md5-hmac IPSEC阶段传输集access-list 100 permit ip host 10.1.1.1 host 10.1.3.1 IPSEC流量crypto map bluefox local-address Loopback1 loopback接口作为IPSEC源crypto map bluefox 10 ipsec-isakmpset peer 3.3.3.3 对等体IP为对端的loopback接口set transform-set laodongmatch address 100interface Tunnel0crypto map bluefox crypto map应用于Tunnel接口RT3(config)#crypto isakmp policy 10encryption deshash md5authentication pre-sharegroup 2crypto isakmp key 6 allen address 1.1.1.1crypto ipsec transform-set laodong esp-des esp-md5-hmacaccess-list 100 permit ip host 10.1.3.1 host 10.1.1.1crypto map bluefox local-address Loopback1crypto map bluefox 10 ipsec-isakmpset peer 1.1.1.1set transform-set laodongmatch address 100interface Tunnel0crypto map bluefox测试：RT1#ping 10.1.3.1 source 10.1.1.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.1.3.1, timeout is 2 seconds:Packet sent with a source address of 10.1.1.1.!!!!Success rate is 80 percent (4/5), round-trip min/avg/max = 68/93/128 msFW# show xlate1 in use,2 most usedPAT Global 202.103.12.10(1024) Local 10.1.12.1(4500)RT1#show crypto isakmp sadst src state conn-id slot status3.3.3.3 1.1.1.1 QM_IDLE 1 0 ACTIVE RT1#show crypto ipsec sainterface: Tunnel0Crypto map tag: bluefox, local addr 1.1.1.1protected vrf: (none)local ident (addr/mask/prot/port): (10.1.1.1/255.255.255.255/0/0)remote ident (addr/mask/prot/port): (10.1.3.1/255.255.255.255/0/0)current_peer 3.3.3.3 port 500PERMIT, flags={origin_is_acl,}#pkts encaps: 9, #pkts encrypt: 9, #pkts digest: 9#pkts decaps: 9, #pkts decrypt: 9, #pkts verify: 9#pkts compressed: 0, #pkts decompressed: 0#pkts not compressed: 0, #pkts compr. failed: 0#pkts not decompressed: 0, #pkts decompress failed: 0#send errors 1, #recv errors 0local crypto endpt.: 1.1.1.1, remote crypto endpt.: 3.3.3.3path mtu 1476, ip mtu 1476, ip mtu idb Tunnel0current outbound spi: 0x2043C509(541312265)inbound esp sas:spi: 0x1B1667DD(454453213)transform: esp-des esp-md5-hmac ,in use settings ={Tunnel, }conn id: 2002, flow_id: SW:2, crypto map: bluefoxsa timing: remaining key lifetime (k/sec): (4417317/2393)IV size: 8 bytesreplay detection support: YStatus: ACTIVEoutbound esp sas:spi: 0x2043C509(541312265)transform: esp-des esp-md5-hmac ,in use settings ={Tunnel, }conn id: 2001, flow_id: SW:1, crypto map: bluefoxsa timing: remaining key lifetime (k/sec): (4417317/2392)IV size: 8 bytesreplay detection support: YStatus: ACTIVE四、总结：由数据包的封装结构分析，IPSEC对等体，GRE源目，IPSEC流量是什么CRYPTO-6-IKMP_MODE_FAILURE: Processing of Quick mode failed with peer at 3.3.3.3快速模式协商失败可能的原因：set peer 对等体错误已经建立数据连接后再次建立，SPI可能错误。

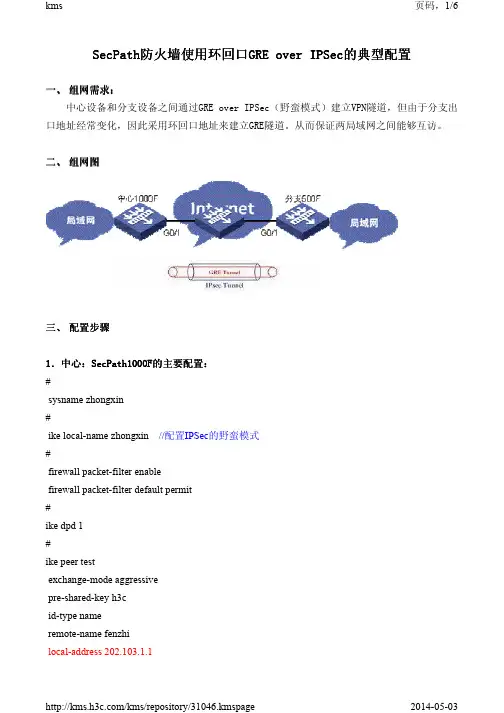

kms页码，1/6SecPath防火 SecPath防火墙 防火墙使用环 使用环回口GRE 回口GRE over IPSec的典型配置 IPSec的典型配置一、 组网需求： 需求： 中心设备和分支设备之间通过GRE over IPSec（野蛮模式）建立VPN隧道，但由于分支出 口地址经常变化，因此采用环回口地址来建立GRE隧道。

从而保证两局域网之间能够互访。

二、 组网图   三、 配置步 配置步骤1．中心： 中心：SecPath1000F的主要配置 SecPath1000F的主要配置： 的主要配置： # sysname zhongxin # ike local-name zhongxin //配置IPSec的野蛮模式 # firewall packet-filter enable firewall packet-filter default permit # ike dpd 1 # ike peer test exchange-mode aggressive pre-shared-key h3c id-type name remote-name fenzhi local-address 202.103.1.1/kms/repository/31046.kmspage2014-05-03kms页码，2/6nat traversal dpd 1 # ipsec proposal 1 # ipsec policy-template 1 10 ike-peer test proposal 1 # ipsec policy test 1 isakmp template 1 # interface GigabitEthernet0/0 loopback ip address 100.1.1.1 255.255.255.0 # interface GigabitEthernet0/1 ip address 202.103.1.1 255.255.255.0 ipsec policy test # interface Tunnel0 //创建Tunnel接口，采用环回口封装 //中心设备采用模板方式ip address 1.1.1.1 255.255.255.0 source 7.7.7.7 destination 6.6.6.6 # interface LoopBack100 ip address 7.7.7.7 255.255.255.0 # firewall zone trust add interface GigabitEthernet0/0 add interface GigabitEthernet0/1 add interface Tunnel0 set priority 85 # ospf 1 //路由配置/kms/repository/31046.kmspage2014-05-03kms页码，3/6area 0.0.0.0 network 1.1.1.0 0.0.0.255 network 100.1.1.0 0.0.0.255 # ip route-static 0.0.0.0 0.0.0.0 202.103.1.2 preference 602．分支： 分支：SecPath500F的主要配置 SecPath500F的主要配置： 的主要配置： # sysname fenzhi # ike local-name zhongxin # firewall packet-filter enable firewall packet-filter default permit # acl number 3000 //配置感兴趣的流量 //配置IPSec的野蛮模式rule 0 permit ip source 6.6.6.0 0.0.0.255 destination 7.7.7.0 0.0.0.255 # ike dpd 1 # ike peer test exchange-mode aggressive pre-shared-key simple h3c id-type name remote-name zhongxin remote-address 202.103.1.1 nat traversal dpd 1 # ipsec proposal 1 # ipsec policy 1 10 isakmp security acl 3000/kms/repository/31046.kmspage2014-05-03kms页码，4/6ike-peer test proposal 1 # interface LoopBack100 ip address 6.6.6.6 255.255.255.255 # interface GigabitEthernet0/0 port link-mode route loopback ip address 200.1.1.1 255.255.255.0 # interface GigabitEthernet0/1 port link-mode route ip address 202.103.2.1 255.255.255.0 ipsec policy 1 # interface Tunnel0 //创建Tunnel接口，采用环回口封装ip address 1.1.1.2 255.255.255.0 source 6.6.6.6 destination 7.7.7.7 # firewall zone trust add interface GigabitEthernet0/0 add interface GigabitEthernet0/1 add interface Tunnel0 set priority 85 # ospf 1 area 0.0.0.0 network 1.1.1.0 0.0.0.255 network 200.1.1.0 0.0.0.255 # ip route-static 0.0.0.0 0.0.0.0 202.103.2.2 # //路由配置/kms/repository/31046.kmspage2014-05-03kms页码，5/63．验证结果 验证结果： 1.网络连通性：   [fenzhi]ping -a 1.1.1.2 1.1.1.1 PING 1.1.1.1: 56 data bytes, press CTRL_C to break Reply from 1.1.1.1: bytes=56 Sequence=1 ttl=255 time=2 ms Reply from 1.1.1.1: bytes=56 Sequence=2 ttl=255 time=1 ms[fenzhi]ping -a 200.1.1.1 100.1.1.1 PING 100.1.1.1: 56 data bytes, press CTRL_C to break Reply from 100.1.1.1: bytes=56 Sequence=1 ttl=255 time=1 ms Reply from 100.1.1.1: bytes=56 Sequence=2 ttl=255 time=1 ms 2．VPN的建立： [fenzhi]dis ike sa total phase-1 SAs: 1 connection-id peer flag phase doi---------------------------------------------------------102 103 202.103.1.1 202.103.1.1 RD|ST RD|ST 1 2 IPSEC IPSEC[fenzhi]dis ipsec sa =============================== Interface: GigabitEthernet0/1 path MTU: 1500 ===============================----------------------------IPsec policy name: "1" sequence number: 10 mode: isakmp ----------------------------connection id: 17 encapsulation mode: tunnel perfect forward secrecy: None tunnel:/kms/repository/31046.kmspage2014-05-03kms页码，6/6local address: 202.103.2.1 remote address: 202.103.1.1 Flow : sour addr: 6.6.6.0/255.255.255.0 port: 0 protocol: IP dest addr: 7.7.7.0/255.255.255.0 port: 0 protocol: IP[inbound ESP SAs] spi: 2436129503 (0x913462df) proposal: ESP-ENCRYPT-DES ESP-AUTH-MD5 sa remaining key duration (bytes/sec): 1887427352/3169 max received sequence-number: 91 anti-replay check enable: Y anti-replay window size: 32 udp encapsulation used for nat traversal: N[outbound ESP SAs] spi: 4167546169 (0xf867b539) proposal: ESP-ENCRYPT-DES ESP-AUTH-MD5 sa remaining key duration (bytes/sec): 1887427152/3169 max sent sequence-number: 94 udp encapsulation used for nat traversal: N                                       四、 配置关键 配置关键点 关键点     请参看注释。

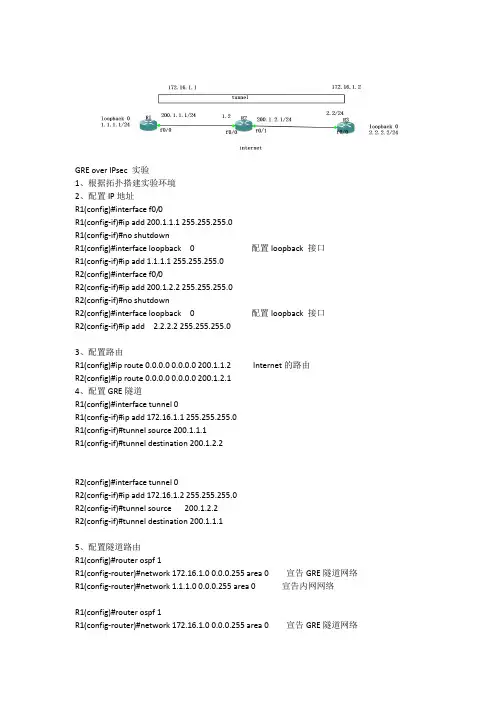

GRE over IPsec 实验1、根据拓扑搭建实验环境2、配置IP地址R1(config)#interface f0/0R1(config-if)#ip add 200.1.1.1 255.255.255.0R1(config-if)#no shutdownR1(config)#interface loopback 0 配置loopback 接口R1(config-if)#ip add 1.1.1.1 255.255.255.0R2(config)#interface f0/0R2(config-if)#ip add 200.1.2.2 255.255.255.0R2(config-if)#no shutdownR2(config)#interface loopback 0 配置loopback 接口R2(config-if)#ip add 2.2.2.2 255.255.255.03、配置路由R1(config)#ip route 0.0.0.0 0.0.0.0 200.1.1.2 Internet的路由R2(config)#ip route 0.0.0.0 0.0.0.0 200.1.2.14、配置GRE隧道R1(config)#interface tunnel 0R1(config-if)#ip add 172.16.1.1 255.255.255.0R1(config-if)#tunnel source 200.1.1.1R1(config-if)#tunnel destination 200.1.2.2R2(config)#interface tunnel 0R2(config-if)#ip add 172.16.1.2 255.255.255.0R2(config-if)#tunnel source 200.1.2.2R2(config-if)#tunnel destination 200.1.1.15、配置隧道路由R1(config)#router ospf 1R1(config-router)#network 172.16.1.0 0.0.0.255 area 0 宣告GRE隧道网络R1(config-router)#network 1.1.1.0 0.0.0.255 area 0 宣告内网网络R1(config)#router ospf 1R1(config-router)#network 172.16.1.0 0.0.0.255 area 0 宣告GRE隧道网络R1(config-router)#network 2.2.2.0 0.0.0.255 area 0 宣告内网网络6、配置IPSec广州路由器配置1）定义隧道的加密认证策略：R1(config)#crypto isakmp policy 10R1(config-isakmp)#authentication pre-share 设置认证方式为预共享密钥方式R1(config-isakmp)#exitR1(config)#crypto isakmp key 0 cisco address 200.1.2.2 设置预共享密钥Cisco 2）定义感兴趣流R1(config)#ip access-list extended gtslistR1(config-ext-nacl)#permit ip 1.1.1.0 0.0.0.255 2.2.2.0 0.0.0.2553）定义转换集--怎么对用户的数据进行加密和认证R1(config)#crypto ipsec transform-set 666 esp-des esp-md5-hmacR1(cfg-crypto-trans)#mode transport 设置传输模式4）定义加密图---R1(config)#crypto map gtsmap 10 ipsec-isakmpR1(config-crypto-map)#match address gtslistR1(config-crypto-map)#set transform-set 666R1(config-crypto-map)#set peer 200.1.2.25）在接口上应用mapR1(config)#interface f0/0R1(config-if)#crypto map gtsmap*Mar 1 00:44:27.151: %CRYPTO-6-ISAKMP_ON_OFF: ISAKMP is ONR1(config-if)#深圳路由器配置1）设置加密认证策略crypto isakmp policy 10authentication pre-sharecrypto isakmp key cisco address 200.1.1.12）定义感兴趣流ip access-list extended gtslistpermit ip 2.2.2.0 0.0.0.255 1.1.1.0 0.0.0.2553）定义转换集--数据保护crypto ipsec transform-set 666 esp-des esp-md5-hmacmode transport4）汇总策略mapcrypto map stgmap 10 ipsec-isakmpset peer 200.1.1.1set transform-set 666match address gtslist5）应用策略到接口Interface f0/0Crypto map stgmap查看安全关联R3#show crypto ipsec sa IPsec。

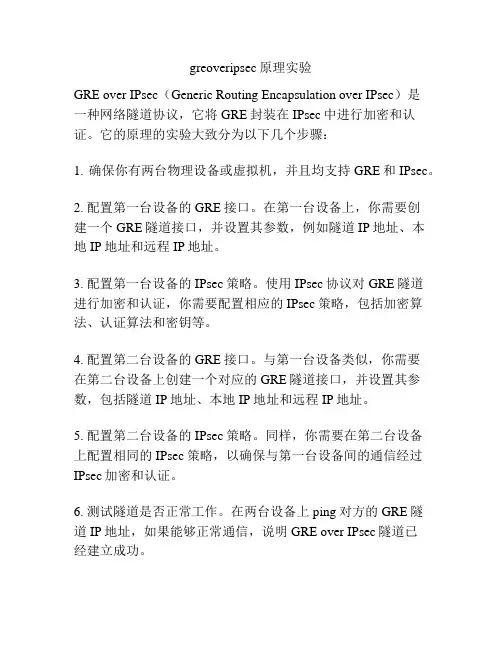

greoveripsec原理实验
GRE over IPsec（Generic Routing Encapsulation over IPsec）是
一种网络隧道协议，它将GRE封装在IPsec中进行加密和认证。

它的原理的实验大致分为以下几个步骤：
1. 确保你有两台物理设备或虚拟机，并且均支持GRE和IPsec。

2. 配置第一台设备的GRE接口。

在第一台设备上，你需要创
建一个GRE隧道接口，并设置其参数，例如隧道IP地址、本
地IP地址和远程IP地址。

3. 配置第一台设备的IPsec策略。

使用IPsec协议对GRE隧道
进行加密和认证，你需要配置相应的IPsec策略，包括加密算法、认证算法和密钥等。

4. 配置第二台设备的GRE接口。

与第一台设备类似，你需要
在第二台设备上创建一个对应的GRE隧道接口，并设置其参数，包括隧道IP地址、本地IP地址和远程IP地址。

5. 配置第二台设备的IPsec策略。

同样，你需要在第二台设备
上配置相同的IPsec策略，以确保与第一台设备间的通信经过IPsec加密和认证。

6. 测试隧道是否正常工作。

在两台设备上ping对方的GRE隧
道IP地址，如果能够正常通信，说明GRE over IPsec隧道已
经建立成功。

需要注意的是，以上步骤只是一个简单的实验示例，具体配置和命令可能会因设备厂商和操作系统版本而略有不同。

在实际应用中，还需考虑防火墙、路由和安全策略等因素，以确保GRE over IPsec的安全和稳定运行。

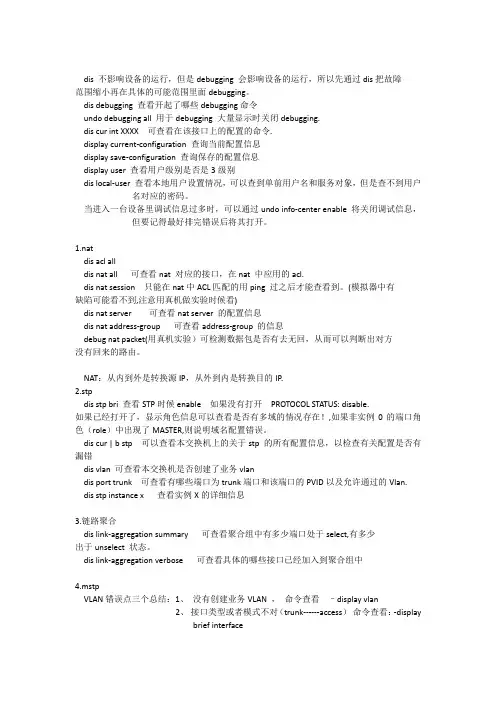

dis 不影响设备的运行，但是debugging 会影响设备的运行，所以先通过dis把故障范围缩小再在具体的可能范围里面debugging。

dis debugging 查看开起了哪些debugging命令undo debugging all 用于debugging 大量显示时关闭debugging.dis cur int XXXX 可查看在该接口上的配置的命令.display current-configuration 查询当前配置信息display save-configuration 查询保存的配置信息display user 查看用户级别是否是3级别dis local-user 查看本地用户设置情况，可以查到单前用户名和服务对象，但是查不到用户名对应的密码。

当进入一台设备里调试信息过多时，可以通过undo info-center enable 将关闭调试信息，但要记得最好排完错误后将其打开。

1.natdis acl alldis nat all 可查看nat 对应的接口，在nat 中应用的acl.dis nat session 只能在nat中ACL匹配的用ping 过之后才能查看到。

(模拟器中有缺陷可能看不到,注意用真机做实验时候看)dis nat server 可查看nat server 的配置信息dis nat address-group 可查看address-group 的信息debug nat packet(用真机实验）可检测数据包是否有去无回，从而可以判断出对方没有回来的路由。

NAT：从内到外是转换源IP，从外到内是转换目的IP.2.stpdis stp bri 查看STP时候enable 如果没有打开PROTOCOL STATUS: disable.如果已经打开了，显示角色信息可以查看是否有多域的情况存在！,如果非实例0的端口角色（role）中出现了MASTER,则说明域名配置错误。

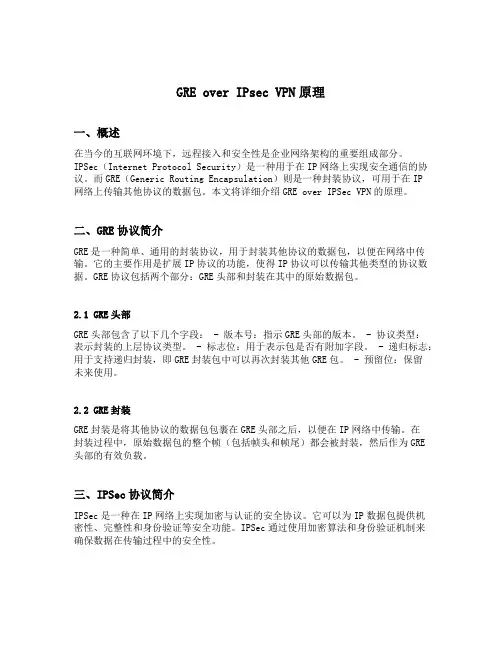

GRE over IPsec VPN原理一、概述在当今的互联网环境下，远程接入和安全性是企业网络架构的重要组成部分。

IPSec（Internet Protocol Security）是一种用于在IP网络上实现安全通信的协议。

而GRE（Generic Routing Encapsulation）则是一种封装协议，可用于在IP网络上传输其他协议的数据包。

本文将详细介绍GRE over IPSec VPN的原理。

二、GRE协议简介GRE是一种简单、通用的封装协议，用于封装其他协议的数据包，以便在网络中传输。

它的主要作用是扩展IP协议的功能，使得IP协议可以传输其他类型的协议数据。

GRE协议包括两个部分：GRE头部和封装在其中的原始数据包。

2.1 GRE头部GRE头部包含了以下几个字段： - 版本号：指示GRE头部的版本。

- 协议类型：表示封装的上层协议类型。

- 标志位：用于表示包是否有附加字段。

- 递归标志：用于支持递归封装，即GRE封装包中可以再次封装其他GRE包。

- 预留位：保留未来使用。

2.2 GRE封装GRE封装是将其他协议的数据包包裹在GRE头部之后，以便在IP网络中传输。

在封装过程中，原始数据包的整个帧（包括帧头和帧尾）都会被封装，然后作为GRE头部的有效负载。

三、IPSec协议简介IPSec是一种在IP网络上实现加密与认证的安全协议。

它可以为IP数据包提供机密性、完整性和身份验证等安全功能。

IPSec通过使用加密算法和身份验证机制来确保数据在传输过程中的安全性。

3.1 加密算法IPSec提供了多种加密算法，包括DES、3DES和AES等。

这些算法可以确保数据在传输过程中的机密性，使得非授权的用户无法获取到数据的明文内容。

3.2 身份验证IPSec使用身份验证机制来验证通信双方的身份。

它可以使用预共享密钥、数字证书或其他方法来验证身份并确保通信双方的可靠性。

四、GRE over IPsec VPN原理GRE over IPsec VPN是一种基于GRE和IPsec协议的VPN解决方案。

MSR系列路由器
GRE Over IPSec + OSPF穿越NAT多分支互通配置关键词：MSR;IPSec;IKE;野蛮模式;模板;VPN;多分支互通;NA T;穿越;OSPF;GRE
一、组网需求：
总部对多个分支提供IPSec VPN接入，分支出口存在NAT设备，因此总部与分支之间配置成野蛮模式和NAT穿越，总部路由器不配置ACL，而使用安全模板，总部和分支之间通过内网Loopback建立GRE隧道，分支通过建立ACL使分支Loopback和总部Loopback之间的GRE通过IPSec互通，建立好GRE隧道后，在隧道上运行OSPF，使各内部路由互通，分支之间的流量通过总部转发，需要注意的是Loopback口不能添加到OSPF中
设备清单：MSR系列路由器5台
二、组网图：
三、配置步骤：
四、配置关键点：
1) 大部分配置参考IPSec VPN多分支NAT穿越模板方式功能的配置；
2) 分支的ACL可以配置成精确的GRE流量；
3) 建立GRE隧道的地址必须是内网地址；
4) 不能将建立GRE隧道连接的Loopback接口加入到OSPF，否则连接会失效。

gre over ipsec原理GRE over IPsec原理GRE over IPsec是一种网络协议，它将通用路由封装（GRE）协议与Internet协议安全（IPsec）协议结合起来，提供了一种安全的虚拟专用网络（VPN）解决方案。

GRE over IPsec协议的主要目的是在不安全的公共网络上建立安全的VPN连接，以保护数据的机密性和完整性。

GRE协议是一种通用路由封装协议，它可以在IP网络中封装任何类型的网络协议数据包。

GRE协议的主要作用是将一个或多个数据包封装在一个GRE数据包中，然后将其发送到目标地址。

GRE协议可以在不同的网络之间建立虚拟连接，使得这些网络看起来像是一个单一的网络。

IPsec协议是一种安全协议，它提供了数据的机密性、完整性和身份验证。

IPsec协议可以在IP网络中建立安全的VPN连接，以保护数据的机密性和完整性。

IPsec协议使用加密算法和身份验证机制来保护数据的安全性。

GRE over IPsec协议的工作原理是将GRE数据包封装在IPsec数据包中，然后将其发送到目标地址。

在发送端，GRE数据包首先被封装在IPsec数据包中，然后使用加密算法进行加密。

加密后的数据包被发送到目标地址。

在接收端，IPsec数据包首先被解密，然后GRE数据包被提取出来。

最后，GRE数据包被解封装，以便将其传递到目标设备。

GRE over IPsec协议的优点是可以在不安全的公共网络上建立安全的VPN连接，以保护数据的机密性和完整性。

此外，GRE over IPsec协议还可以在不同的网络之间建立虚拟连接，使得这些网络看起来像是一个单一的网络。

这使得GRE over IPsec协议成为一种非常有用的网络协议，特别是在需要建立安全的VPN连接时。

GRE over IPsec协议是一种非常有用的网络协议，它可以在不安全的公共网络上建立安全的VPN连接，以保护数据的机密性和完整性。

此外，GRE over IPsec协议还可以在不同的网络之间建立虚拟连接，使得这些网络看起来像是一个单一的网络。

GRE封装时出现tunnelrecursiverouting在做GRE over IPSEC时要注意递归路由的设置，设置不好的话就会引起循环封装，而导致数据包不能路由到正确的地址。

做了不少over的实验，从很早知道有这个问题，但一直没太在意，配置的时候也没有过多的想着方面的问题，结果昨天在做双接入链路单IKE身份测试的时候就遇到了这个问题，报错如下%TUN-5-RECURDOWN: Tunnel0 temporarily disabled due to recursive ro uting在cisco网站上查了一下，找到了gre_flap.pdf这个文档。

常见的问题啊！所以就花了一些时间来把这个东西弄清楚。

以下分三部分来说明这个问题如何解决：1、解释cisco文档（有附件）2、解释vpn设计一书中的例子3、解释我做的实验这三个问题其实都是一个问题，都是解决递归路由设置错误的问题。

觉得烦的话看一个就可以了。

1、 cisco文档中的例子cisco给出了问题的产生原因及解决方法，我就不翻译了，只是简要的叙述一下过程：Now, observe the routing table after the tunnel interface go es up, shown below.R1# show ip routeCodes: C − connected, S − static, I − IG RP, R − RIP, M − mobile, B − BGPD − EIGRP, EX − EIGRP external, O − O SPF, IA − OSPF inter areaN1 − OSPF NSSA external type 1, N2 − OSPFNSSA external type 2E1 − OSPF external type 1, E2 − OSPF externa l type 2, E − EGPi − IS−IS, L1 − IS−IS level&#872 2;1, L2 − IS−IS level−2, ia − IS&#87 22;IS inter area* − candidate default, U − per−user st atic route, o − ODRP − periodic downloaded static routeGateway of last resort is 172.16.15.2 to network 0.0.0.0172.16.0.0/16 is variably subnetted, 3 subnets, 2 masksD 172.16.25.0/24 [90/297756416] via 192.168.1.3, 00:00:00, Tunnel0C 172.16.15.2/32 is directly connected, Serial0C 172.16.15.0/24 is directly connected, Serial010.0.0.0/24 is subnetted, 2 subnetsD 10.3.3.0 [90/297372416] via 192.168.1.3, 00:00:00, Tunnel0C 10.1.1.0 is directly connected, Loopback0C 192.168.1.0/24 is directly connected, Tunnel0S* 0.0.0.0/0 [1/0] via 172.16.15.2此时如果路由器收到要到达10.3.3.0网络的数据包，他将包路由到tunnel0，然后排队，并进行GRE的封装，R1上：interface Tunnel0ip address 192.168.1.1 255.255.255.0tunnel source Loopback0tunnel destination 10.3.3.3路由器查找到10.3.3.3的的路由，还是发现D 10.3.3.0 [90/297372416] via 192.168.1.3, 00:00:00, Tunnel0这个包根本路由不出去。

1.首先要明白gre是什么时候进行封装的-----当一个普通的报文查找路由表查到下一跳是tunnel口时进行gre封装.
2.了解ipsec什么时候进行封装的----当一个报文从运用了ipsec借口出去的时候进行ipsec封装.
拓扑
tunnel口up时的路由表
tunnel口down时的路由表
产生up down原因:
首先第一个rip包过来,肯定是从tunnel口出去的,所以进行gre封装,然后查找路由表,发现没有10.2.2.1的路由(10.1.1.1和10.2.2.1 建隧道.)只有匹配默认路由出去.所以进行ipsec的封装. 双方都学到对方的路由,tunnel口up.但再一次进行路由信息交换时,还是tunnel口进行封装,封装后的源ip为10.1.1.1目的ip为10.2.2.1.查找路由表,发现10.2.2.1可达.那么交给tunnel
口.tunnel口又进行封装,无限循环,导致包无法发出.在debugging tunnel口时会出现error信息.tunnel error:This packet has looped too many times in the local device.然后tunnel口down掉.
要解决此问题,不network建邻居的loopback口.若用rip协议的时一定要network loopback口时,用router-policy对loopback口的路由进行过滤.。

浅谈IPSECOverGRE与GREOverIPSEC的区别1、两者的封包过程IPPSEC Over GRE即IPSEC在里，GRE在外。

先把需要加密的数据包封装成IPSEC包，然后再扔到GRE隧道里。

做法是把IPSEC的加密图作用在Tunnel 口上的，即在Tunnel口上监控（访问控制列表监控本地ip网段-源i和远端ip网段-目的地），是否有需要加密的数据流，有则先加密封装为IPSEC 包，然后封装成GRE包进入隧道（这里显而易见的是，GRE隧道始终都是存在的，即GRE隧道的建立过程并没有被加密），同时，未在访问控制列表里的数据流将以不加密的状态直接走GRE隧道，即存在有些数据可能被不安全地传递的状况。

而GRE Over IPSEC是指，先把数据分装成GRE包，然后再分装成IPSEC 包。

做法是在物理接口上监控，是否有需要加密的GRE流量（访问控制列表针对GRE两端的设备ip），所有的这两个端点的GRE数据流将被加密封装为IPSEC包再进行传递，这样保证的是所有的数据包都会被加密，包括隧道的建立和路由的建立和传递。

2、加密映射图的应用IPSEC Over GRE：a. 访问控制列表，针对两个网段的数据流，如：ip access-list extended vpn12permit ip 10.1.1.0 0.0.0.255 10.2.2.0 0.0.0.255b. 加密图放在Tunnel口GRE Over IPSEC：a. 访问列表，针对两个路由器之间的GRE流，如：ip access-list extended vpn12permit gre host 172.16.11.2 host 172.16.22.2b. 加密图作用在物理口。

无论是哪种数据流，若一方进行了加密，而另一方没有配，则无法通讯，对于GRE,则路由邻居都无法建立。

3、隧道模式和传输模式所谓的隧道模式还是传输模式，是针对如ESP如何封装数据包的，前提是ESP在最外面，如果都被Over到了GRE里，自然谈不上什么隧道模式和传输模式（都为隧道模式）。

gre隧道原理
GRE隧道原理是一种用于网络通信的高效协议，它可以有效地将数据从一台计算机传输到另一台计算机。

它是为了让发送和接收的数据“沿着”一条安全的网络路径进行传输，从而避免被中间网络中的其他人拦截和篡改。

GRE隧道原理通过建立一个安全的通道来传输数据，使用虚拟专用网络技术（VPN）在两个网络之间建立一个安全的网络连接，从而可以实现传输数据的安全隔离。

GRE隧道原理在数据传输过程中，会对所有的数据进行加密，从而可以有效防止中间网络的安全漏洞攻击。

GRE隧道原理的优点：
1、它可以有效地将多种协议的数据传输到另一台计算机，并能够有效地避免路由器和网络设备之间的冲突；
2、它可以有效地保护数据的安全性和数据传输的稳定性，保证数据不被篡改；
3、它可以简化网络管理，减少网络管理的工作量；
4、它可以有效地提高网络的传输速度，并可以有效地减少网络中的延迟。

GRE隧道原理是一种高效的网络通信技术，可以有效地提高数据传输的安全性和稳定性，从而提高网络的性能，减少网络管理的工作量。

因此，GRE隧道原理在网络通信中起到了至关重要的作用。

IPsecGRE隧道协议IPsecGRE隧道协议是一种用于构建虚拟专用网络（VPN）的协议。

它结合了IPsec（Internet协议安全性）和GRE（通用路由封装）协议，为远程网络间的数据传输提供了更高的安全性和隐私保护。

本文将介绍IPsecGRE隧道协议的原理、优势以及在实际应用中的使用方法。

一、IPsecGRE隧道协议的原理IPsecGRE隧道协议的原理是将IPsec和GRE协议进行结合，实现了对数据包的加密和隧道封装。

IPsec协议负责对数据进行加密和身份验证，确保数据传输的机密性和完整性。

而GRE协议则负责将加密后的数据包封装在IP包中，通过公网进行传输。

具体来说，IPsecGRE隧道协议的工作流程如下：1. 首先，源主机通过IPsec对待发送的数据包进行加密，并在IP头中添加IPsec协议头。

2. 接下来，源主机将加密后的数据包封装在GRE封装包中，并在IP头中添加GRE协议头。

3. 加密后的GRE封装包通过公网传输到目标主机。

由于数据已经被IPsec加密，即使在传输过程中被截获，也无法解密和篡改数据内容。

4. 目标主机接收到收到的数据包后，先通过IPsec进行解密验证，并去除IPsec协议头。

5. 接着，目标主机再通过GRE协议解开封装包，获取原始数据。

通过上述流程，IPsecGRE隧道协议实现了对数据的加密和封装，确保了数据在传输过程中的安全性和完整性。

二、IPsecGRE隧道协议的优势1. 安全性：IPsecGRE隧道协议使用IPsec加密数据，提供了强大的安全机制，有效防止数据在传输过程中被窃取、篡改或伪造。

2. 兼容性：IPsecGRE隧道协议可以适用于各种操作系统和网络设备，无论是路由器、防火墙还是VPN网关，都可以通过配置使用IPsecGRE隧道协议。

3. 扩展性：IPsecGRE隧道协议支持多种网络协议，如IPv4和IPv6，能够满足不同网络环境的需求。

4. 灵活性：IPsecGRE隧道协议可以根据实际需要进行灵活的配置，包括加密算法、身份验证方式以及密钥管理等，以满足不同安全策略的要求。
