建筑框架-核心筒结构设计要点及其应用分析

高层建筑核心筒设计

高层建筑核心筒设计

一、引言

高层建筑的核心筒设计是保证建筑结构稳定性和安全性的一个关键环节。本详细介绍了高层建筑核心筒的设计原理、计算方法、材料选用、施工要点等相关内容，以指导工程师在高层建筑设计中合理使用核心筒，确保建筑的安全性和可靠性。

二、核心筒设计原理

1. 概述

高层建筑核心筒是指建筑物中心区域的垂直结构，通常由混凝土墙、钢结构或钢筋混凝土组成。核心筒的作用是承担建筑物重力荷载、抗侧向力和地震力，并提供垂直交通等功能。

2. 建筑物承载体系

建筑物的承载体系包括核心筒、框架结构和外墙结构。核心筒作为建筑物的主要承载元素，承担着冲击荷载、风荷载和地震力的传递，起到保护框架结构的作用。

3. 核心筒的抗侧向力设计核心筒的抗侧向力设计是核心筒设计的关键要素之一。通过合理的结构形式和优化的布局，提高核心筒的刚度和抗倾覆能力，使其能够承受侧向力引起的变形和位移。

三、核心筒设计计算方法

1. 弹性静力分析法

弹性静力分析法是核心筒设计中常用的一种计算方法。通过对核心筒结构进行静力分析，计算其受力和变形，以确定合理的结构尺寸和材料选用。

2. 有限元分析法

有限元分析法是一种基于数值计算方法的核心筒设计计算方法。通过将核心筒结构划分为多个离散单元，利用有限元软件进行力学分析，得到结构的应力、应变和变形等参数。

3. 受力计算

核心筒的受力计算包括重力荷载、风荷载和地震力的计算。根据国家相关规范和标准，采用合适的计算模型和荷载参数，对核心筒的受力进行准确计算。

四、核心筒设计材料选用

1. 混凝土在核心筒设计中，混凝土是常用的构造材料之一。根据强度等级和耐久性要求，选用适当的混凝土配合比和控制浇筑质量，确保混凝土结构的强度和稳定性。

2. 钢结构

在某些高层建筑核心筒设计中，钢结构也常被采用。根据设计要求和施工条件，选用合适的钢材和连接方式，确保核心筒结构的刚度和稳定性。

五、核心筒施工要点

1. 施工组织设计

在核心筒施工前，需制定详细的施工组织设计方案，包括施工方法、施工工艺和施工顺序等。同时，应根据现场实际情况对施工方案进行适当调整和优化。

高层建筑核心筒设计

在现代城市的天际线中，高层建筑如璀璨的繁星般闪耀。而在这些高层建筑的内部，核心筒扮演着至关重要的角色。它不仅仅是建筑的结构支撑，更是功能布局的核心，影响着整个建筑的使用效率、安全性和舒适度。

核心筒，简单来说，就是位于高层建筑中心部分的一个垂直交通和服务空间的集合体。它通常包含了电梯、楼梯、设备用房、管道井、通风井等设施。

首先，让我们来探讨一下核心筒在结构方面的重要性。它就像是建筑的“脊梁”，承担着巨大的垂直荷载和水平荷载。在地震、大风等自然灾害发生时，核心筒能够有效地将这些力量传递到基础，保证建筑的稳定性。为了实现这一目标，核心筒的结构设计需要精心计算和规划。设计师要考虑混凝土的强度、钢筋的配置、墙体的厚度等诸多因素，以确保核心筒具备足够的强度和刚度。

在交通组织方面，核心筒内的电梯和楼梯布局至关重要。电梯的数量和速度要根据建筑的高度、使用人数以及功能需求来确定。一般来说，高层写字楼需要更多、速度更快的电梯，以减少人们的等候时间，提高工作效率。而在住宅楼中，电梯的数量和规格可以相对较少，但仍要满足居民的日常出行需求。楼梯作为紧急疏散通道，其位置和宽度也有严格的规定。楼梯要均匀分布在核心筒内，确保在紧急情况下，人员能够快速、安全地疏散到地面。 设备用房也是核心筒的重要组成部分。这些房间包括配电室、空调机房、消防泵房等。它们的布局要考虑设备的安装、维护和运行需求，同时要避免对其他功能区域造成干扰。例如，空调机房通常需要靠近通风井，以保证良好的通风散热；配电室要远离潮湿的区域，以确保设备的正常运行。

管道井和通风井在核心筒中也占有一席之地。管道井用于布置给排水管道、电气管线等，通风井则负责为建筑内部提供新鲜空气和排出废气。它们的大小和位置要根据建筑的规模和功能进行合理设计，既要满足使用要求，又不能占用过多的空间。

此外，核心筒的面积和形状也会对建筑的使用效率产生影响。如果核心筒面积过大，会导致可使用的建筑面积减少，降低建筑的经济性；如果面积过小，则可能无法满足功能需求。因此，设计师需要在两者之间找到一个平衡点。核心筒的形状也有多种选择，常见的有方形、圆形、矩形等。不同的形状在空间利用和结构性能方面各有优劣，需要根据具体情况进行综合考虑。

框架核心筒建筑方案设计

框架核心筒建筑设计主要考虑以下几个方面：

1. 结构设计：框架核心筒建筑的结构设计是整个建筑设计过程中最为关键的环节之一。设计师需要考虑建筑物的高度、荷载、风载等各种外部力的作用下，合理设置立柱、梁柱节点、横向连接件等构件，确保建筑的整体稳定性和承载能力。

2. 空间布局：框架核心筒建筑在空间布局上通常具有较为规整的结构形式，以确保建筑物整体的稳定性和安全性。设计师需要合理利用核心筒的空间，满足建筑功能需求，提供良好的通风、采光等条件。

3. 设备布置：框架核心筒建筑中的设备布置也是设计过程中需要考虑的关键因素之一。建筑内部的电力、照明、通风、给排水等设备需要合理布置，使其能够有效地服务于建筑物的使用功能。

4. 建筑外观：框架核心筒建筑的外观设计既要符合建筑的功能需求，又要考虑建筑的美观性。设计师需要在结构设计的基础上，精心设计建筑的外立面、造型等元素，使其与周围环境相协调，呈现出独特的建筑风格。

5. 施工工艺：框架核心筒建筑的施工工艺对于建筑结构的质量、安全性等方面有着重要影响。设计师需要在设计过程中考虑施工工艺的可行性和实施方案，保障建筑结构的施工质量。

综上所述，框架核心筒建筑设计是一个综合性强、技术含量高的工程项目，需要设计师具备丰富的经验和专业知识，才能够设计出符合建筑功能需求、安全可靠、美观大方的建筑作品。希望我国的建筑设计师们在今后的工作中，能够不断探索创新、提高技术水平，为建筑行业的发展做出更大的贡献。

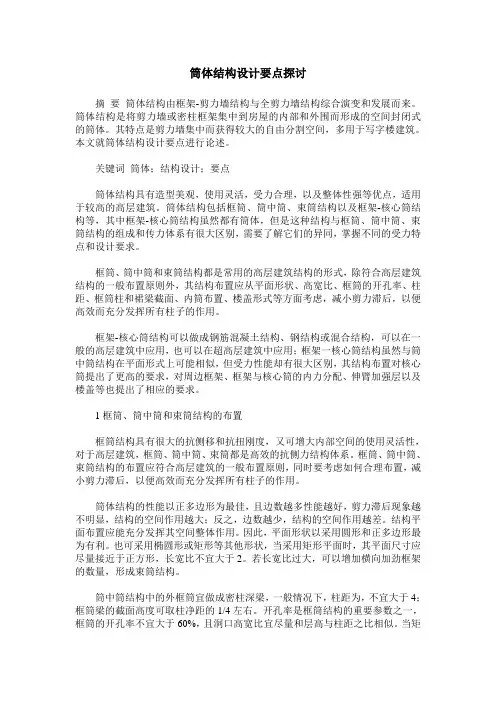

筒体结构设计要点探讨

摘 要 筒体结构由框架-剪力墙结构与全剪力墙结构综合演变和发展而来。筒体结构是将剪力墙或密柱框架集中到房屋的内部和外围而形成的空间封闭式的筒体。其特点是剪力墙集中而获得较大的自由分割空间，多用于写字楼建筑。本文就筒体结构设计要点进行论述。

关键词 筒体；结构设计；要点

筒体结构具有造型美观，使用灵活，受力合理，以及整体性强等优点，适用于较高的高层建筑。筒体结构包括框筒、筒中筒、束筒结构以及框架-核心筒结构等，其中框架-核心筒结构虽然都有筒体，但是这种结构与框筒、筒中筒、束筒结构的组成和传力体系有很大区别，需要了解它们的异同，掌握不同的受力特点和设计要求。

框筒、筒中筒和束筒结构都是常用的高层建筑结构的形式，除符合高层建筑结构的一般布置原则外，其结构布置应从平面形状、高宽比、框筒的开孔率、柱距、框筒柱和裙梁截面、内筒布置、楼盖形式等方面考虑，减小剪力滞后，以便高效而充分发挥所有柱子的作用。

框架-核心筒结构可以做成钢筋混凝土结构、钢结构或混合结构，可以在一般的高层建筑中应用，也可以在超高层建筑中应用；框架一核心筒结构虽然与筒中筒结构在平面形式上可能相似，但受力性能却有很大区别，其结构布置对核心筒提出了更高的要求，对周边框架、框架与核心筒的内力分配、伸臂加强层以及楼盖等也提出了相应的要求。

1框筒、筒中筒和束筒结构的布置

框筒结构具有很大的抗侧移和抗扭刚度，又可增大内部空间的使用灵活性，对于高层建筑，框筒、筒中筒、束筒都是高效的抗侧力结构体系。框筒、筒中筒、束筒结构的布置应符合高层建筑的一般布置原则，同时要考虑如何合理布置，减小剪力滞后，以便高效而充分发挥所有柱子的作用。

筒体结构的性能以正多边形为最佳，且边数越多性能越好，剪力滞后现象越不明显，结构的空间作用越大；反之，边数越少，结构的空间作用越差。结构平面布置应能充分发挥其空间整体作用。因此，平面形状以采用圆形和正多边形最为有利。也可采用椭圆形或矩形等其他形状，当采用矩形平面时，其平面尺寸应尽量接近于正方形，长宽比不宜大于2。若长宽比过大，可以增加横向加劲框架的数量，形成束筒结构。
