框架核心筒结构设计中相关要点分析

  • 格式：docx
  • 大小：100.86 KB
  • 文档页数：4

框架核心筒结构设计中相关要点分析

随着我国国民经济的迅速发展，人们对建筑高度、外观、平面布置提出了更高的要求。因此，框架-核心筒体系在高层建筑中得到了广泛的應用，其结构体系具有外框架间距大、布置方式多变、建筑立面灵活等优点，因此满足了现代建筑的外观要求。框架-核心筒结构是由核心筒与外围的稀柱框架组成的，其与周边的梁构成了外框架，中间以剪力墙布置成筒体，受力变形特征与框架-剪力墙结构比较类似。下面结合某高层办公楼结构设计实例，主要就结构设计方案的构思及设计要点进行了探讨。

1 工程概况

某高层办公楼，总建筑面积50820m2，地下2层，地上24层，建筑高度99.9m。地下1～2层为车库及设备用房，1层为办公大厅，2～4为商业用房，5～24为办公用房。建筑结构安全等级为二级，设计使用年限为50年，抗震设防烈度为7度，设计地震分组为第二组，设计基本地震加速度为0.15g。地基基础设计等级为甲级，地面粗糙度为B类。

2 基础设计及结构方案的选择

2.1 基础设计

结合地质工程勘察报告，以及考虑造价、施工条件及周边环境等情况，本工程主楼决定采用桩筏基础，裙楼及地下室部分采用桩基础。桩身直径600mm、700mm，桩长约25m。桩身混凝土强度等级为C35，桩身钢筋均为Ⅲ级钢。单桩承载力分别为2250kN、3400kN。桩基持力层为强风化花岗岩层，桩身进入持力层深度不小于1m。筏板厚度为2.3m。

由于静压沉管灌注桩为挤土桩，为了确保工程施工质量，设计时有需要采取减小挤土效应的措施。在桩基外侧预钻部分应力释放孔；对主楼密集桩裙采用预钻孔沉桩；要求施工单位结合场地条件，提供沉桩方案中施工顺序、沉桩速率、日沉桩量等，待设计确认后才能进行施工；施工中需要做好监测工作。

2.2 结构体系对比

结构体系对比见图1。 初步设计方案：优点：柱距均匀，约10m；核心筒中心与整体结构中心基本重合。缺点：核心筒外墙因进出口、设备等需要，增开门洞部位的外墙连梁容易因为抗剪问题超筋；核心筒所占面积较大，所以核心筒刚度也大；框架柱的倾覆弯矩百分比基本在10%～30%，外围框架柱作用未得到充分发挥；与核心筒相连主框架梁截面大、配筋大。A轴、D轴交4轴为办公和商业的主入口，业主不同意在该位置有柱，且3、5轴间跨度约20m，因此不适宜做局部转换。

最终设计方案：结合建筑功能，调整柱位保证办公、商业主入口无柱，满足业主要求。核心筒面积减小，核心筒刚度减小，框架柱的倾覆弯矩百分比基本在30%～450%，外围框架柱作用得到比较充分发挥；与核心筒相连主框架梁截面及配筋减小。因核心筒减小，设备洞口基本避开核心筒设置，核心筒外墙整体性好。

2.3 楼盖体系

为提高楼层使用净高，我司向业主提出采用现浇空心楼盖结构体系，通过框架间设置宽扁框架梁满足刚度要求。但业主对该种楼盖体系造价问题存在着不同的异议，因此最终采用了普通的混凝土梁板体系。

3 构件截面及材料

4层裙房部分，大部分框架梁截面300mm×700mm，次梁250mm×500mm；主体核心筒部分，大部分框架梁截面500mm×700mm，次梁250mm×500mm。梁板混凝土强度等级：底板、地下一层板及顶板均为C35，其中底板为P8抗渗混凝土、顶板为P6抗渗混凝土；一层至屋面为C30。

核心筒外围墙厚由400至上部楼层减小为300mm，内墙厚分别为300mm和200mm。4层裙房部分框架柱截面由700mm×700mm减小至500mm×500mm；与核心筒相连框架柱截面1200mm×1200mm减小至700mm×700mm，其中基础顶面至五层框架柱内增设型钢。墙、柱混凝土强度等级：纯地下室墙、柱为C35；主楼部分基础顶至7层为C50，8层至14层为C45，15层至20层为C40，21层以上为C35。钢筋材料为HRB400。

4 结构计算及分析

本工程计算分析采用PKPM结构设计软件，上部采用SATWE，基础采用JCCAD。

4.1 自振周期与振型

结构的前3阶周期如下表1所示，分析过程振型数为18个，而且两者的质量系数均满足《高规》要求的90%以上（X向99.66%，Y向99.50%）。

4.2 控制参数

框架柱的倾覆弯矩百分比1至20计算层均小于50%，基本在30%～50%之间，这正说明了剪力墙的数量满足《高规》8.1.3条的规定。

5 关键部位处理及抗震构造措施

（1）核心筒四角从基础顶面至屋顶均按约束边缘构件；4轴交B、C轴位置设置护壁柱；5轴交B、C轴位置设置护壁柱，并核心筒角部约束边缘构件整体设置；核心筒外墙连梁交叉钢筋。

（2）核心筒部分楼层因电梯及楼梯开洞，该部分楼层板厚均为150mm，最小配筋率取0.25%，双层双向配筋。

（3）型钢混凝土框架柱是本工程关键部位的处理难点，因此要求施工单位需严格按照《型钢混凝土组合结构构造》施工。

6 结论与建议

综上所述，本文通过结合工程实例针对框架-核心筒结构设计要点分析，得到了以下几方面的结论：

（1）核心筒的宽度不宜小于筒体高度的1/12，当筒体结构设置角筒、剪力墙或增强结构整体刚度的构件时，可适度放宽； （2）核心筒的连梁宜配置交叉暗撑或交叉钢筋，提高连梁延性；在核心筒截面基本确定的情况下，为控制结构的周期和位移，增大框架梁截面，可有效增加结构的抗侧刚度，但也应考虑梁高对楼层净空的影响；

（3）框架-核心筒结构的周边柱间设置框架梁；柱截面尺寸的变化与核心筒墙厚的变化宜错开；采用型钢混凝土柱时，可有效控制柱的截面尺寸，提高使用空间；

（4）本工程X向采用了增设内柱的框架-核心筒结构，基础顶面至五层主楼框架柱内设置型钢，基础采用静压沉管灌注桩基础。本工程设计既满足了建筑的里面效果和使用功能要求，又满足了结构的安全性和经济性要求。

【参考文献】

[1] JGJ3-2010高层建筑混凝土结构技术规程[S].

[2] GB50011-2010建筑抗震设计规范[S].

合集下载

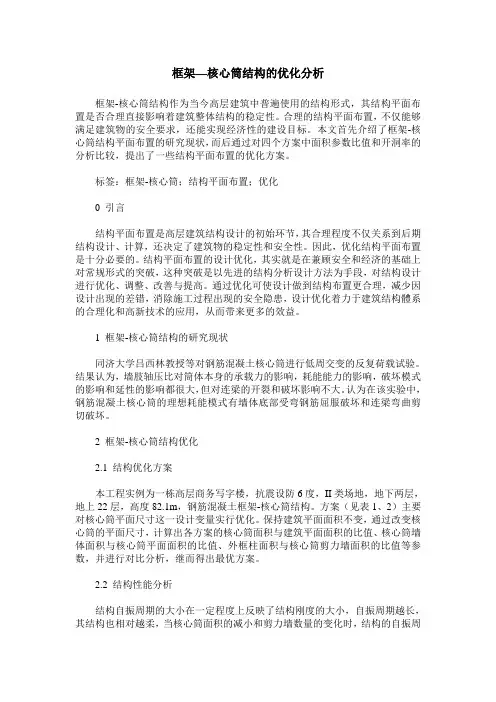

框架—核心筒结构的优化分析
