1 思考与练习

一、填空题

1．在控制电路原理图中，各电器的触点都按 未通电或未受力 时的正常状态画出。

2．刀开关在安装时，手柄要向 上 装，不得倒装 或 平装 ，接线时， 电源线

接在上端，下端接 负载 。

3．点动是指当按下按钮，电动机 通电运转 ，松开按钮，电动机就 断电停转 。

4．三相异步电动机降压起动的方式有 定子绕组串电阻 、 自耦变压器 、 Y－△ 、和 延边三角形降压起动 。

5．三相异步电动机常用的电气制动方式有 反接制动 、 能耗制动 和 再生制动 。

二、单项选择题

1．两个接触器控制的联锁保护一般采用（ B ）

A．串接对方控制电路的常开触点 B．串接对方控制电路的常闭触点

C．串接自己的常开触点 D．串接自己的常闭触点

2．在电动机正反转控制电路中，为了防止主触点熔焊而发生短路事故，应采用（ B ）

A．接触器自锁 B．接触器联锁 C．按钮自锁 D．按钮联锁

3．电气互锁的作用是（ C ）

A．增加控制电路动作的速度

B．维持电动机长动

C．防止两只接触器同时得电动作

D．防止电动机出现点动

4．在操作接触器联锁正反转控制电路中，要使电动机从正转变为反转，正确的方法是（ C ）

A．可以直接按下反转起动按钮

B．可以直接按下正转起动按钮

C．必须先按下停止按钮，再按下反转起动按钮

D．上述三种方法都可以

5．一台电动机起动后另一台电动机才能起动的控制方式是（ D ）

A．自锁控制 B．联锁控制 C．位置控制 D．顺序控制

6．为实现两台电动机顺序起动（ C ）

A．只能通过主电路实现 B．只能通过控制电路实现

C．通过主电路和控制电路均可实行 D．只能通过联锁控制实现

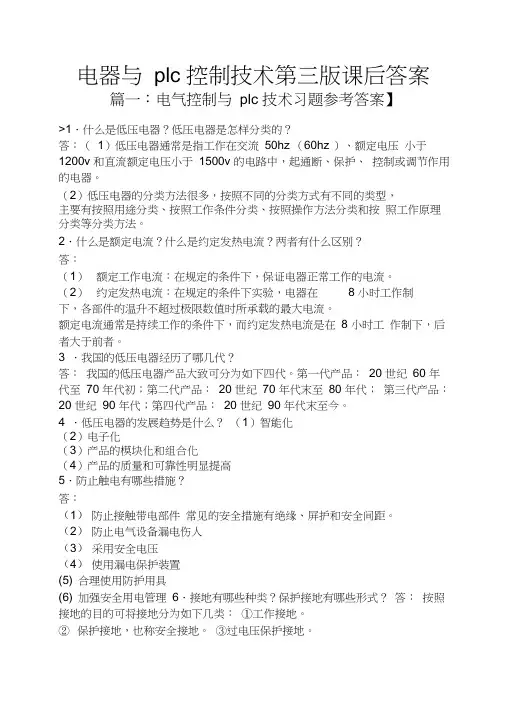

电器与 plc 控制技术第三版课后答案

篇一：电气控制与 plc 技术习题参考答案】

>1．什么是低压电器？低压电器是怎样分类的？

答：（ 1）低压电器通常是指工作在交流 50hz （60hz ）、额定电压 小于

1200v 和直流额定电压小于 1500v 的电路中，起通断、保护、 控制或调节作用的电器。

（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，

主要有按照用途分类、按照工作条件分类、按照操作方法分类和按 照工作原理分类等分类方法。

2．什么是额定电流？什么是约定发热电流？两者有什么区别？

答：

（1） 额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2） 约定发热电流：在规定的条件下实验，电器在 8 小时工作制

下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在 8 小时工 作制下，后者大于前者。

3 ．我国的低压电器经历了哪几代？

答： 我国的低压电器产品大致可分为如下四代。第一代产品： 20 世纪 60 年代至 70 年代初；第二代产品： 20 世纪 70 年代末至 80 年代； 第三代产品：

20 世纪 90 年代；第四代产品： 20 世纪 90 年代末至今。

4 ．低压电器的发展趋势是什么？ （1）智能化

（2）电子化

（3）产品的模块化和组合化

（4）产品的质量和可靠性明显提高

5．防止触电有哪些措施？

答：

（1） 防止接触带电部件 常见的安全措施有绝缘、屏护和安全间距。

（2） 防止电气设备漏电伤人

（3） 采用安全电压

（4） 使用漏电保护装置

(5) 合理使用防护用具

(6) 加强安全用电管理 6．接地有哪些种类？保护接地有哪些形式？ 答： 按照接地的目的可将接地分为如下几类： ①工作接地。

② 保护接地，也称安全接地。 ③过电压保护接地。 ④防静电接地。

7．保护接地要注意哪些问题？工作接地要注意哪些问题？
