第一章 参考答案
1．什么是低压电器？低压电器是怎样分类的？
答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。
（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。
2．什么是额定电流？什么是约定发热电流？两者有什么区别？
答：
（1） 额定工作电流：在规定的条件下，保证电器正常工作的电流。
（2） 约定发热电流：在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。
额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。
3．我国的低压电器经历了哪几代？
答：
我国的低压电器产品大致可分为如下四代。第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。
4．低压电器的发展趋势是什么？
答：
（1）智能化
（2）电子化
（3）产品的模块化和组合化
（4）产品的质量和可靠性明显提高
5．防止触电有哪些措施？
答：
(1) 防止接触带电部件
常见的安全措施有绝缘、屏护和安全间距。
(2) 防止电气设备漏电伤人
(3) 采用安全电压
(4) 使用漏电保护装置
(5) 合理使用防护用具
(6) 加强安全用电管理
6．接地有哪些种类？保护接地有哪些形式？
答：
按照接地的目的可将接地分为如下几类：
①工作接地。
② 保护接地，也称安全接地。
③过电压保护接地。
④防静电接地。
7．保护接地要注意哪些问题？工作接地要注意哪些问题？
答：
保护接地要注意的问题：
① 电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘’符号标记，也可用黄绿色标记。不允许用螺丝在外壳、底盘等代替保护接地端子。

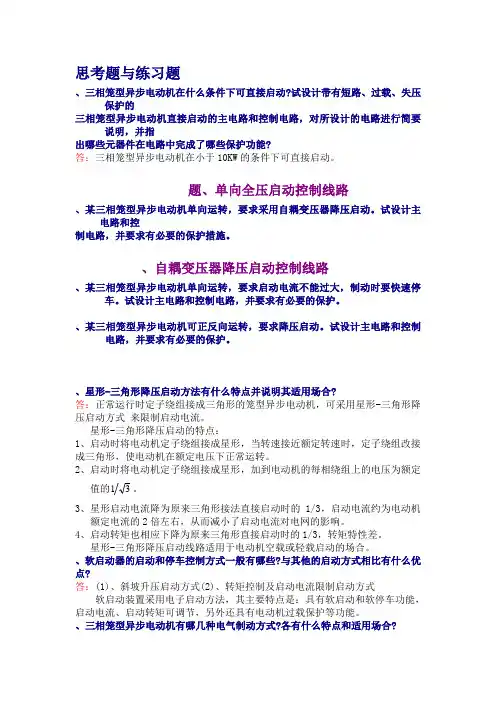

思考题与练习题
、三相笼型异步电动机在什么条件下可直接启动?试设计带有短路、过载、失压保护的
三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指
出哪些元器件在电路中完成了哪些保护功能?
答：三相笼型异步电动机在小于10KW的条件下可直接启动。
题、单向全压启动控制线路
、某三相笼型异步电动机单向运转，要求采用自耦变压器降压启动。试设计主电路和控
制电路，并要求有必要的保护措施。
、自耦变压器降压启动控制线路
、某三相笼型异步电动机单向运转，要求启动电流不能过大，制动时要快速停车。试设计主电路和控制电路，并要求有必要的保护。
、某三相笼型异步电动机可正反向运转，要求降压启动。试设计主电路和控制电路，并要求有必要的保护。
、星形-三角形降压启动方法有什么特点并说明其适用场合?
答：正常运行时定子绕组接成三角形的笼型异步电动机，可采用星形-三角形降压启动方式 来限制启动电流。
星形-三角形降压启动的特点：
1、启动时将电动机定子绕组接成星形，当转速接近额定转速时，定子绕组改接成三角形，使电动机在额定电压下正常运转。
2、启动时将电动机定子绕组接成星形，加到电动机的每相绕组上的电压为额定值的31。
3、星形启动电流降为原来三角形接法直接启动时的1/3，启动电流约为电动机额定电流的2倍左右，从而减小了启动电流对电网的影响。
4、启动转矩也相应下降为原来三角形直接启动时的1/3，转矩特性差。
星形-三角形降压启动线路适用于电动机空载或轻载启动的场合。
、软启动器的启动和停车控制方式一般有哪些?与其他的启动方式相比有什么优点?
答：(1)、斜坡升压启动方式(2)、转矩控制及启动电流限制启动方式
软启动装置采用电子启动方法，其主要特点是：具有软启动和软停车功能，启动电流、启动转矩可调节，另外还具有电动机过载保护等功能。
、三相笼型异步电动机有哪几种电气制动方式?各有什么特点和适用场合? 答：三相笼型异步电动机的电气制动控制线路，常用的有反接制动和能耗制动。
第二章 习题与思考题参考答案
1. 电气图中，SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?
答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时
间继电器。
2. 说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁”
控制电路的区别。
答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助
触点称为自锁触点。“一按（点）就动，一松（放）就停”的电路称为点动控制电路。
点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电
路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下
起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时
间较长，需要设热继电器作过载保护。
自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作
用是松开起动按钮后通过该常开辅助触点保持线圈通电。
互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互
制约的作用。即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。
3. 什么叫减压起动?常用的减压起动方法有哪几种?
答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小
起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。
笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、
自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。
绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。
4. 电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否
用星-三角减压起动?为什么?
答：当电动机容量大于10kW以上通常采用降压起动。正常运行时定子绕组为三角形联
结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。
电气控制与plc应用技术课后答案(全)
第一章课后习题参考答案
2、何谓电磁机构的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：电磁机构使衔铁吸合的力与气隙长度的关系曲线称作吸力特性；电磁机构使衔铁释放（复位）的力与气隙长度的关系曲线称作反力特性。
电磁机构欲使衔铁吸合，在整个吸合过程中，吸力都必须大于反力。反映在特性图上就是要保持吸力特性在反力特性的上方且彼此靠近。
3、单相交流电磁铁的短路环断裂或脱落后，在工作中会出现什么现象？为什么？
答：在工作中会出现衔铁产生强烈的振动并发出噪声，甚至使铁芯松散得到现象。
原因是：电磁机构在工作中，衔铁始终受到反力Fr的作用。由于交流磁通过零时吸力也为零，吸合后的衔铁在反力Fr作用下被拉开。磁通过零后吸力增大，当吸力大于反力时衔铁又被吸合。这样，在交流电每周期内衔铁吸力要两次过零，如此周而复始，使衔铁产生强烈的振动并发出噪声，甚至使铁芯松散。
5、接触器的作用是什么？根据结构特征如何区分交、直流接触器？答：接触器的作用是控制电动机的启停、正反转、制动和调速等。交流接触器的铁芯用硅钢片叠铆而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。 直流接触器的铁芯通常使用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
8、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，可以实现三相电动机的过载保护。
三角形接法的电动机必须用带断相保护的三相式热继电器；Y形接法的电动机可用不带断相保护的三相式热继电器。
9、说明热继电器和熔断器保护功能的不同之处。
答：热继电器在电路中起过载保护的作用，它利用的是双金属片的热膨胀原理，并且它的动作有一定的延迟性；熔断器在电路中起短路保护的作用，它利用的是熔丝的热熔断原理，它的动作具有瞬时性。
