静态工作点的计算公式

静态工作点怎么求静态工作点是指在电路中，当输入信号为零时，输出信号也为零的工作点。

在电子电路设计中，求解静态工作点是非常重要的一步，因为它直接影响到整个电路的性能和稳定性。

那么，静态工作点怎么求呢？下面我们将详细介绍一下。

首先，我们需要了解一些基本概念。

在直流电路中，我们常常使用直流负载线来表示电路的工作状态。

在直流负载线上，电路的静态工作点就是交流负载线与直流负载线的交点。

因此，我们可以通过分析交流负载线和直流负载线的交点来求解静态工作点。

其次，我们需要掌握一些基本的电路分析方法。

在求解静态工作点时，常用的方法有静态分析法和直流偏置法。

静态分析法是通过分析电路中的元件参数和电压电流关系来求解静态工作点，而直流偏置法则是通过添加偏置电压或电流来使电路达到所需的静态工作点。

这两种方法各有优劣，我们需要根据具体的电路特性来选择合适的方法。

另外，我们还需要注意一些常见的错误。

在实际的电路设计中，由于元器件参数的误差、温度的影响等因素，往往会导致静态工作点的偏移。

因此，我们需要通过合理的设计和精确的计算来尽量减小静态工作点的偏移，以确保电路的稳定性和可靠性。

最后，我们需要不断地进行实验验证。

在求解静态工作点的过程中，我们可以通过实际的电路实验来验证我们的计算结果。

通过实验，我们可以发现一些在理论分析中容易忽略的因素，从而更加全面地了解电路的工作特性。

综上所述，求解静态工作点是电子电路设计中的重要一环。

我们需要通过深入理解基本概念，掌握基本方法，注意常见错误，并进行实验验证来求解静态工作点，以确保电路的性能和稳定性。

希望本文能够对大家有所帮助。

三极管放大电路设计参数计算及静态工作点设置方法设计参数计算主要包括放大器的放大倍数、输入电阻、输出电阻和频率响应等参数的计算。

静态工作点设置指的是设置三极管的工作点电流和直流偏置电压，保证放大器在工作状态下的正常工作。

1.放大倍数的计算放大倍数是用来衡量放大器的信号放大情况的参数。

放大倍数的计算可以通过三极管的直流电流放大倍数和交流电流放大倍数的乘积来得到。

直流电流放大倍数可以通过三极管的参数手册查找得到，交流电流放大倍数与输入电阻和输出电阻相关，可以通过小信号模型计算得到。

2.输入电阻的计算输入电阻是指输入信号与输入端电阻之间的电阻值。

输入电阻可以通过分压器电阻和输入电容等组成，具体计算可以通过电路的电流和电压关系计算得到。

3.输出电阻的计算输出电阻是指输出信号与输出端电阻之间的电阻值。

输出电阻可以通过输出电流和输出电压关系计算得到。

4.频率响应的计算频率响应是指放大器对不同频率的输入信号的响应情况。

频率响应可以通过三极管的参数和电容等元件的组成计算得到，可以使用电路分析软件进行模拟计算。

静态工作点设置是为了保证放大器在工作状态下的正常工作，通过设置三极管的工作点电流和直流偏置电压来实现。

1.工作点电流的设置工作点电流是指三极管的静态电流，可以通过电路组成元件的参数计算得到，通过电阻和电压的关系来计算。

2.直流偏置电压的设置直流偏置电压是指三极管的偏置电压，可以通过分压电阻和二极管的压降计算得到，通过电路的分析可以得到具体的计算方法。

总结：三极管放大电路的设计参数计算和静态工作点设置是设计一个合理的放大器电路的重要步骤。

通过计算和设置合适的参数和工作点，可以实现放大器的正常工作。

为此，需要了解三极管的参数和工作原理，以及电路计算和分析的方法，同时还需要使用相关的电路分析软件进行模拟计算和仿真。

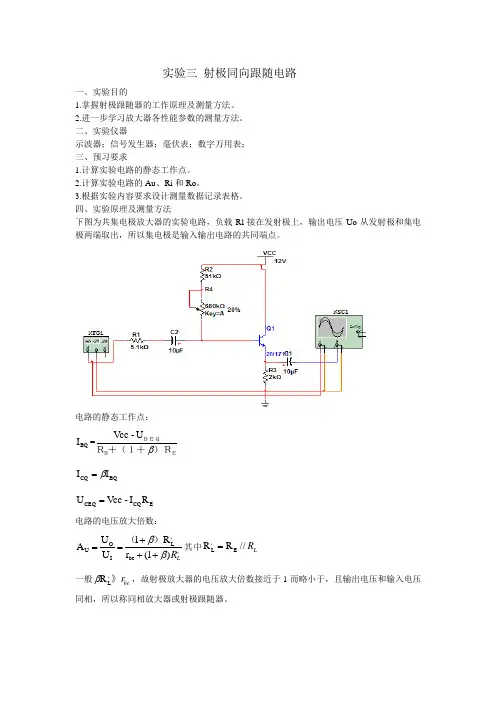

实验三 射极同向跟随电路一、实验目的1.掌握射极跟随器的工作原理及测量方法。

2.进一步学习放大器各性能参数的测量方法。

二、实验仪器示波器；信号发生器；毫伏表；数字万用表； 三、预习要求1.计算实验电路的静态工作点。

2.计算实验电路的Au 、Ri 和Ro 。

3.根据实验内容要求设计测量数据记录表格。

四、实验原理及测量方法下图为共集电极放大器的实验电路，负载Rl 接在发射极上，输出电压Uo 从发射极和集电极两端取出，所以集电极是输入输出电路的共同端点。

电路的静态工作点：BQ I =ＥＢＢＥＱ）Ｒ＋（１＋ＲβU -VccBQ CQ I I β=E CQ CEQ R I -Vcc U =电路的电压放大倍数：,be LI O U )1(r R 1U U A LR ββ+++==，）（其中L R //R R E L =，一般be r 》，L R β，故射极放大器的电压放大倍数接近于1而略小于，且输出电压和输入电压同相，所以称同相放大器或射极跟随器。

电路的输入、输出电阻：ββ++=++=1////])1(//[,be B SE o L be B i r R R R r R r R r与单管共设放大器比较，射极输出器的输入电阻比较高，输出电阻比较低，所以常用在多级放大器的第一级或最后一级。

五、实验内容与步骤1.按图在试验箱上连接电路。

2.静态工作点的调整将直流电源+12V 接上，在输入端加f=1KHZ 的正弦信号，幅值自定，调节电位器Rp 及信号发生器的输出幅度，用示波器观测放大器的输出信号，使输出幅度在示波器屏幕上得到一个最大不失真波形，然后断开输入信号，用数字万用表测量晶体管各级对地的直流电位和电流及该放大器的静态工作点，将记录数据填入下表，并计算Q C I ： Ui Ue(V) Ub(V) Uc(V) Ube(V) Ic(mA) Ib(uA)Ie(mA) 08.158.7211.990.664.26244.29电压测量电流法：Ic=Ie=Ue/Re=4.1mA既有直接测量的电流值与电压测量电流法的值有一定的误差，误差值为3.9%。

共射极基本放大电路的近似估算法求静态工作点共射极基本放大电路的近似估算法求静态工作点已知电路各元器件的参数，利用公式通过近似计算来分析放大器性能的方法称为近似估算法。

当放大器输入交流信号后，放大器中同时存在着直流分量和交流分量两种成分。

由于放大器中通常都存在电抗性元件，所以直流分量和交流分量的通路是不一样的。

在进行电路分析和计算时注意把两种不同分量作用下的通路区别开来，这样将使电路的分析更方便。

1）静态工作点 由于静态只研究直流，为分析方便起见，可根据直流通路进行分析。

所谓直流通路是指直流信号流通的路径。

因电容具有隔直作用，所以在画直流通路时，把电容看作断路，图7-1-13b 为图7-1-13a 的直流通路。

由直流通路可推导出有关近似估算静态工作点的公式，见表7-1-6所示。

表7-1-6 近似估算静态工作点 静态工作点 说 明 基极偏置电流RV RU VIBCCBBEQCCBQ≈-=晶体管U BEQ 很小（硅管为0.7V ，锗管为0.3V ），与V CC 相比可忽略不计。

静态集电极电流 IIBQCQβ≈根据晶体管的电流放大原理 静态集电极电压R I V UC CQ CC CEQ-=根据回路电压定律(a) (b)图7-1-13（a)共射极基本放大电路 （b)直流通路基本共射极放大电路电路分析3.2.1 基本共射放大电路1. 放大电路概念：基本放大电路一般是指由一个三极管与相应元件组成的三种基本组态放大电路。

a.放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。

b.输出信号的能量实际上是由直流电源提供的，经过三极管的控制，使之转换成信号能量，提供给负载。

2. 电路组成:(1)三极管T;(2)VCC：为JC提供反偏电压，一般几~ 几十伏;(3)RC：将IC的变化转换为Vo的变化，一般几K~几十K。

VCE=VCC-ICRC RC ，VCC 同属集电极回路。

(4)VBB：为发射结提供正偏。

三极管放大电路的分析和计算公式在众多的三极管应用电路中，放大电路（或放大器）是其主要用途之一，利用三极管的电流放大作用可以构成各种放大电路，下面对共射基本放大电路（固定偏置放大电路）和工作点稳定的放大电路（分压式偏置放大电路），进行电路分析。

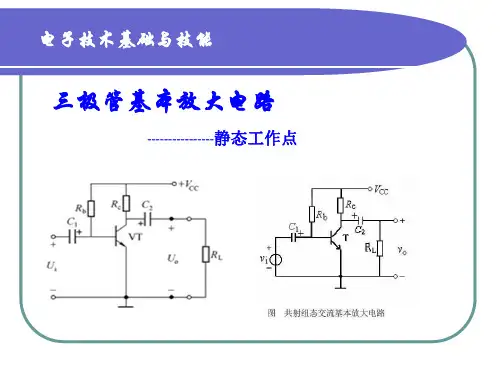

一、共发射极基本放大电路（固定偏置放大电路）1.电路组成2.直流通路直流通路是放大电路u i =0，仅在V CC 作用下直流电流所流过的路径。

画直流通路的原则：（1）输入信号u i 短路。

（2）电容视为开路。

（3）电感视为短路。

3.静态工作点的计算所谓静态工作点就是为了保证放大电路不失真的点。

估算静态工作点就是根据放大电路的直流通路，求I BQ 、I CQ 、I EQ 、和U CEQ 这四个量。

（根据下图，可得出下面两个公式）由以上三个公式，可得出静态工作点的值。

4.交流通路交流通路是放大电路在V CC =0，仅u i =0作用下交流电流所流过的路径。

画交流通路的原则：（1）由于耦合电容容量大，所有耦合电容视为通路。

（2）电源电压对地短路。

5.其主要性能指标的估算估算放大电路的主要性能指标就是根据放大电路的交流通路求，求A U 、R i 、R o 这些主要参数。

beb i r R R //=beLu r R A '-=βLC L R R R //='ber —三极管的输入电阻，是三极管b 、e 之间存在一个等效电阻。

co R R =二、分压式偏置放大电路（工作点稳定的）1.电路组成2.直流通路三、静态工作点估算静态工作点就是根据放大电路的直流通路，求IBQ 、ICQ、IEQ、和UCEQ这四个量。

（根据图，可得出下面的公式）四、交流通路交流通路是放大电路在V CC =0，仅u i 作用下交流电流所流过的路径。

画交流通路的原则：（1）由于耦合电容容量大，所有耦合电容视为通路。

（2）电源电压对地短路。

5.其主要性能指标的估算估算放大电路的主要性能指标就是根据放大电路的交流通路求，求A U 、R i 、R o这些主要参数。

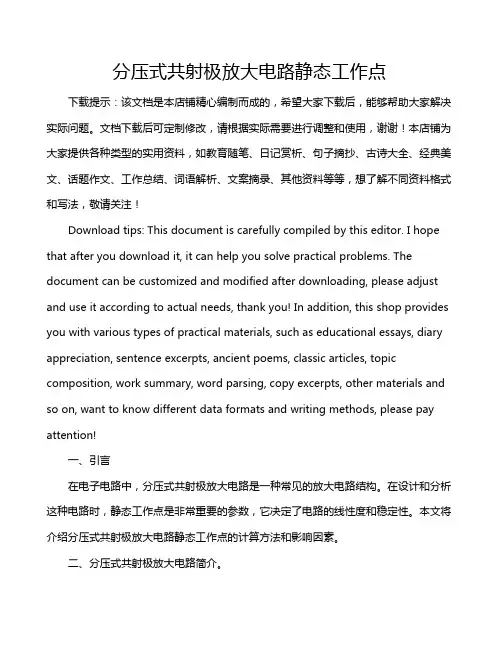

分压式共射极放大电路静态工作点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言在电子电路中，分压式共射极放大电路是一种常见的放大电路结构。

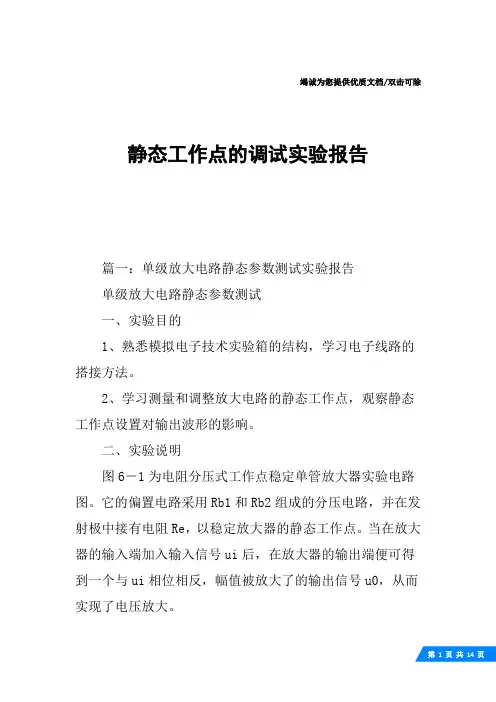

竭诚为您提供优质文档/双击可除静态工作点的调试实验报告篇一：单级放大电路静态参数测试实验报告单级放大电路静态参数测试一、实验目的1、熟悉模拟电子技术实验箱的结构，学习电子线路的搭接方法。
