模拟电路静态工作点的分析(报告+公式+举例)

静态工作点怎么求静态工作点是指在电路中，当输入信号为零时，输出信号也为零的工作点。

在电子电路设计中，求解静态工作点是非常重要的一步，因为它直接影响到整个电路的性能和稳定性。

那么，静态工作点怎么求呢？下面我们将详细介绍一下。

首先，我们需要了解一些基本概念。

在直流电路中，我们常常使用直流负载线来表示电路的工作状态。

在直流负载线上，电路的静态工作点就是交流负载线与直流负载线的交点。

因此，我们可以通过分析交流负载线和直流负载线的交点来求解静态工作点。

其次，我们需要掌握一些基本的电路分析方法。

在求解静态工作点时，常用的方法有静态分析法和直流偏置法。

静态分析法是通过分析电路中的元件参数和电压电流关系来求解静态工作点，而直流偏置法则是通过添加偏置电压或电流来使电路达到所需的静态工作点。

这两种方法各有优劣，我们需要根据具体的电路特性来选择合适的方法。

另外，我们还需要注意一些常见的错误。

在实际的电路设计中，由于元器件参数的误差、温度的影响等因素，往往会导致静态工作点的偏移。

因此，我们需要通过合理的设计和精确的计算来尽量减小静态工作点的偏移，以确保电路的稳定性和可靠性。

最后，我们需要不断地进行实验验证。

在求解静态工作点的过程中，我们可以通过实际的电路实验来验证我们的计算结果。

通过实验，我们可以发现一些在理论分析中容易忽略的因素，从而更加全面地了解电路的工作特性。

综上所述，求解静态工作点是电子电路设计中的重要一环。

我们需要通过深入理解基本概念，掌握基本方法，注意常见错误，并进行实验验证来求解静态工作点，以确保电路的性能和稳定性。

希望本文能够对大家有所帮助。

1、半导体：导电性能介于导体和绝缘体之间的物质。

特性：热敏性、光敏性、掺杂性。

2、本征半导体：完全纯净的具有晶体结构完整的半导体。

3、在纯净半导体中掺入三价杂质元素，形成P型半导体，空穴为多子，电子为少子。

4、在纯净半导体中掺入五价杂质元素，形成N型半导体，电子为多子、空穴为少子。

5、二极管的正向电流是由多数载流子的扩散运动形成的，而反向电流则是由少子的漂移运动形成的。

6、硅管Uo n和Ube：0.5V和0.7V ；锗管约为0.1V和0.3V。

7、稳压管是工作在反向击穿状态的：①加正向电压时，相当正向导通的二极管。

（压降为0.7V，）②加反向电压时截止，相当断开。

③加反向电压并击穿（即满足U﹥U Z）时便稳压为U Z。

8、二极管主要用途：开关、整流、稳压、限幅、继流、检波、隔离（门电路）等。

9、三极管的三个区：放大区、截止区、饱和区。

三种状态：工作状态、截止状态、饱和状态，放大时在放大状态，开关时在截止、饱和状态。

三个极：基极B、发射极E和集电极C。

二个结：即发射结和集电结。

饱和时：两个结都正偏；截止时：两个结都反偏；放大时：发射结正偏，集电结反偏。

三极管具有电流电压放大作用.其电流放大倍数β=I C / I B (或I C=β I B)和开关作用.10、当输入信号I i很微弱时,三极管可用H参数模型代替(也叫微变电路等效电路)。

11、失真有三种情况:⑴截止失真原因I B、I C太小，Q点过低，使输出波形正半周失真。

调小R B，以增大I B、I C，使Q点上移。

⑵饱和失真原因I B、I C太大，Q点过高，使输出波形负半周失真。

调大R B，以减小I B、I C，使Q点下移。

⑶信号源U S过大而引起输出的正负波形都失真，消除办法是调小信号源。

1、放大电路有共射、共集、共基三种基本组态。

（固定偏置电路、分压式偏置电路的输入输出公共端是发射极，故称共发射极电路）。

共射电路的输出电压U0与输入电压U I反相，所以又称反相器。

实验一——单极共射放大器的静态工作点实验报告一、实验目的（1）掌握用Multisim 13仿真软件分析单极放大电路主要性能指标的方法。

（2）熟悉常用电子仪器的使用方法，熟悉基本电子元器件的使用。

（3）学会并熟悉“先静态后动态”的电子线路的基本调试方法。

（4）分析静态工作点对放大器性能的影响。

二、实验原理基本电路；晶体管单极放大电路是常见的低频小信号放大电路，用于实现利用小信号来控制大信号。

其电路如图3.1.1所示：电路在接通直流电源而未加输入信号时，电路中产生的电流，电压为直流量，记为V BEQ，V CEQ，I BQ，I CQ，由它们确定了电路的一个工作点，称为静态工作点Q。

三极管的静态工作点可由下士近似估算：V BEQ=（0.6~0.7）V硅管；（0.2~0.3）V锗管V CEQ=V CC-I CQ（R c+R e）V BQ=R2V CC/（R P+R1+R2）I CQ≈I EQ=（V BQ-V BEQ）/R eI BQ=I CQ/β（2）最佳静态工作点的调整和测量；放大器静态工作点的选择是指对三极管集电极电流I C或V CE的调整与测试。

实际工作中往往通过调节基极偏置电阻的大小，观察输出波形的变化，来调节静态工作点。

当输入电压逐渐增大时，若输出波形正负同时出现削波现象，即表明此时放大电路的静态工作点选择合适，此时放大电路动态范围最大。

如图 3.1.2所示：三、实验内容最佳静态工作点的调整和测量；四、实验仪表及元器件（1）双路直流稳压电源一台；（2）函数信号发生器一台；（3）示波器一台；（4）毫伏表一台；（5）万用表一台；（6）三极管一个；（7）电阻1kΩ一个，2kΩ两个，5.1kΩ两个，47kΩ电位器一个；（8）电解电容10μF两个，100μF一个；（9）模拟电路试验箱一台。

五、实验过程最佳静态工作点的调整和测量；1按照实验原理图3.1.1在Multisim仿真软件面板上连接电路，检查无误后接通12V直流电源。

模电课程设计班级：测控 001学号：10010341姓名：张东引言：PSpice是一款集电路绘图、模拟仿真、图形处理和元器件符号制作等于一体的功能强大而又应用广泛的计算机软件。

其以图形方式输入，自动进行电路检查，生成图表，模拟仿真电路。

通过PSpice软件我们不仅可以优化设计电路、分析电路。

还可以应用到我们所学的课程当中，从而辅助教学让我们更好的接受这些庞大而有繁杂的电路分析。

一、单管放大电路分析电路输入1000Hz，Ui=10mV，C1=C2=10uf，C e=50uf1.模拟实验电路图及连线。

2.利用示波器观察输入输出信号3.静态分析结果。

4.电压放大倍数及频率特性如下。

5.找出上下线截止频率和频带宽。

由放大倍数的0.707倍即得76，可在上图中读出上限截止频率202.5Hz和下限截止频率29.36MHz.6.输入阻抗7.输出阻抗由上图得出输出阻抗为74KΩ。

二、低通滤波电路（1）设计一低通滤波器，截止频率Hz f H 870=，Q=0.8，H f f >处的衰减速率不低于30dB/10倍频程。

（2）绘制电路图，其中运算放大器使用μa741。

μa741的4管脚接V- =–15V ，7管脚接V+ =+15V （由于元件库中缺短μa741，遂用功能相似的放大器741来替换）1.二阶有源低通滤波器电路图2.输入，输出波形。

3.（1）1KHZ对应的分贝数为-10.473dB.3.（2）10KHZ对应的分贝数为-50.651dB。

4.将C1接4.（1）C1接地后1KHZ对应的分贝数-13.997dB。

4.（2）C 1接地后10KHZ 对应的分贝数-50.658dB 。

5.F F R R 2'输入输出波形5.（1）1KHZ对应的分贝数-6.868dB。

5.（2）10KHZ对应的分贝数6.（1）F F R R 2'= C 1接地后，1KHZ 对应的分贝数-10.586dB 。

6.（2）当F F R R 2'=C 1接地后10KHZ 对应的分贝数-47.365dB 。

竭诚为您提供优质文档/双击可除静态工作点的调试实验报告篇一：单级放大电路静态参数测试实验报告单级放大电路静态参数测试一、实验目的1、熟悉模拟电子技术实验箱的结构，学习电子线路的搭接方法。

2、学习测量和调整放大电路的静态工作点，观察静态工作点设置对输出波形的影响。

二、实验说明图6－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用Rb1和Rb2组成的分压电路，并在发射极中接有电阻Re，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。

图6－1共射极单管放大器实验电路在图6－1电路中，旁路电容ce是使Re对交流短路，而不致于影响放大倍数，耦合电容c1和c2起隔直和传递交流的作用。

当流过偏置电阻Rb1和Rb2的电流远大于晶体管T的基极电流Ib时（一般5～10倍），则它的静态工作点可用下式估算：Rb1uccub?Rb1?Rb2u?ubeIe?b?IcReuce?ucc?Ic(Rc?Re)R//RL电压放大倍数AV??βcrbe输入电阻Ri?Rb1//Rb2//rbe输出电阻Ro?Rc由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

放大器静态工作点的测量与调试1)静态工作点的测量测量放大器的静态工作点，应在输入信号ui?0的情况下进行，即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流Ic以及各电极对地的电位ub、uc和ue。

《模拟电子线路》实验指导书——仿真实验部分编写适用专业：通信工程闽江学院计算机科学系2010年7月前言在现代通信控制，电子测量等众多领域，都广泛的应用电子技术。

EDA（电子设计自动化）技术的飞速发展，要求专业技术人员能较快地掌握该技术的应用。

为了帮助广大同学更好地学习EDA技术，我们编写了本实验指导书。

本着快速掌握，即学即用和实用易学的目的，本书采用了理论从略、应用从祥的原则。

本书包括模拟验证性实验，以完成一个实际应用为例，引导学生完成并掌握整个设计过程，实验由简单到复杂，由单一到综合，巩固和加强学生对基本理论的掌握，训练提高学生的基本设计能力；设计性实验，提出实验目的要求和实验内容及约束条件，设计方案、功能选择由学生自行拟定，以培养学生独立组织实验和创新设计的能力。

本指导书适用通信工程专业，共包含五个实验，其中实验一至实验五为必做。

目录1、实验一：multisim10的应用··························································································12、实验二：单级阻容耦合放大电路··················································································133、实验三：差分放大电路·································································································194、实验四：集成运算放大电路的应用···············································································245、实验五：RC正弦波振荡电路························································································13实验一：Multisim10的应用实验学时：2学时实验类型：验证实验要求：必修一、实验目的学习multisim仿真软件的使用方法。

设计单级共基极放大电路——静态工作点分析1 绪论本课程设计的基本要求是对静态工作点分析（白冰）；输入信号的变化对放大电路输出的影响（师晓辉）；测量放大电路的放大倍数（闫斌）；输入电阻（刘特）；输出电阻（齐帅）。

本论文针对静态工作点的分析，静态工作点是在分析放大电路时提出来的，它是放大电路正常工作的重要条件。

当把放大器的输入信号短路，把IN 直接接地，则放大器处于无信号输入状态，称为静态。

如果静态工作点选择不合适，则输出波形会失真，因此设置合适静态工作点是放大电路正常工作的前提。

静态分析就是求解静态工作点Q,再输入信号为零时, 晶体管和场效应管各电极间的电流和电压就是Q点。

可用估算法和图解法求解。

Multisim 软件是一个专门用于电子线路仿真与设计的EDA 工具软件。

作为Windows 下运行的个人桌面电子设计工具，Multisim 是一个完整的集成化设计环境。

Multisim 计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。

学生可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。

它具有直观的图形界面, 丰富的元器件，强大的仿真能力，丰富的测试仪器，完备的分析手段，独特的射频模块，强大的MCU模块，完善的后处理，详细的报告，兼容性好的信息转换特点。

所以NI Multisim 软件电子学教学的首选软件工具。

2设计任务（一）目的：1.了解单极共基极放大电路的基本工作原理；2.学会运用软件模拟设计电路、应用各种仪器。

了解电路在不同状态下的变化特点，学会对电路的变化分析；3.了解设置静态工作点分析的必要性4.熟悉静态工作点与动态参数的估算5.了解稳定静态工作点的措施（二）原理：1. 共基极放大电路中，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号因为基极是共同接地端，所以称为共基极放大电路。

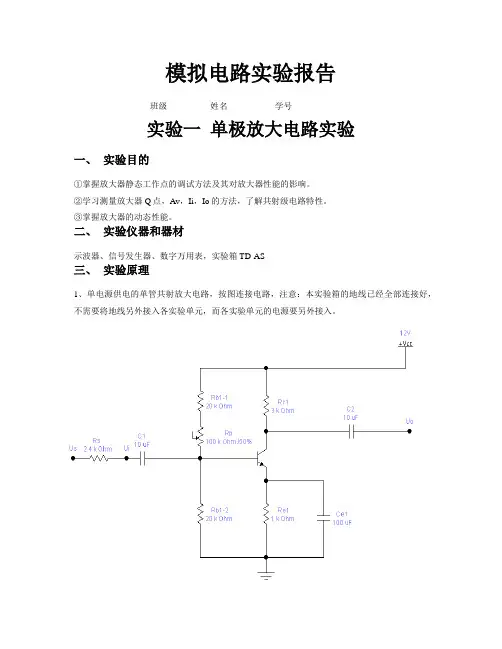

模拟电路实验报告班级__________姓名___________学号____________实验一单极放大电路实验一、实验目的①掌握放大器静态工作点的调试方法及其对放大器性能的影响。

②学习测量放大器Q点，Av，Ii，Io的方法，了解共射级电路特性。

③掌握放大器的动态性能。

二、实验仪器和器材示波器、信号发生器、数字万用表，实验箱TD-AS三、实验原理1、单电源供电的单管共射放大电路，按图连接电路，注意：本实验箱的地线已经全部连接好，不需要将地线另外接入各实验单元，而各实验单元的电源要另外接入。

图1-12、静态工作点的测量：按图1-1连接电路，（注意：接线前先测量+12V 电源，交流U i 信号接地，断开电源后再连线）。

接线完毕后仔细检查，将恒压源中的+12V 电源接入到CC V ，确定无误后接通电源。

调节滑动变阻器Rp ，使Uc ＝5V 左右，三极管处于放大区内，用万用表测量完成表1-1. 测算参考公式：1/)(,/,,C C CC C C B E C CE E B BE R U V I I I U U U U U U -=≈-=-=β根据所测值利用公式E T bb be I V r r /)1('β++=其中mV V I I T C E 26,≈≈注：本实验中所用三极管的β为200左右，'bb r 为200Ω左右。

3、 放大倍数的测量1) 将信号发生器调到 f=500HZ ，幅值为10mv 左右（实验中交流信号的幅值均为峰值），接到放大器输入端Vi ，用示波器观察Vi 和V o 端的波形并比较相位，保证输出不失真情况下计算放大倍数i o V V V A /= 。

2) 将测量值与估算值比较，完成表1-2。

估算参考公式：be C V r R A /1β-=注意：输出波形毛刺、文波等干扰较大，测量时可以在输出端对地接入0.01uF 的电容进行滤波，但当输入信号频率大于1KHz 时不能采用此方法；由于输入信号幅值非常小，测量时容易引入干扰，可以采用示波器的探笔串接一个1千欧左右电阻后再进行测量。

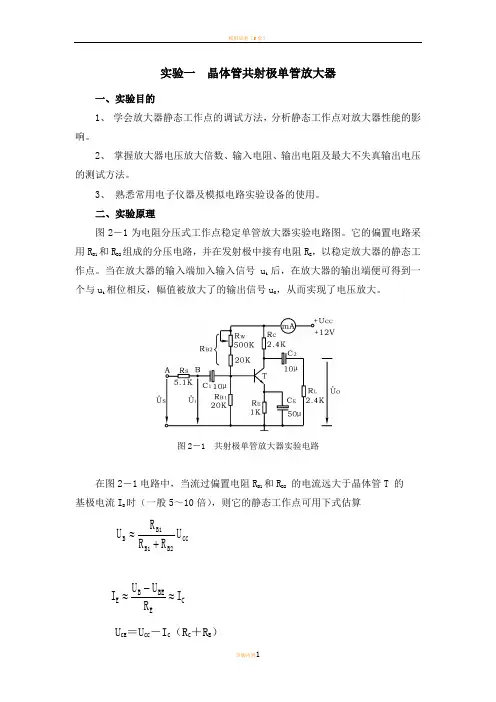

实验一晶体管共射极单管放大器一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用RB1和RB2组成的分压电路，并在发射极中接有电阻RE，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号ui后，在放大器的输出端便可得到一个与ui相位相反，幅值被放大了的输出信号u，从而实现了电压放大。

图2－1 共射极单管放大器实验电路在图2－1电路中，当流过偏置电阻RB1和RB2的电流远大于晶体管T 的基极电流IB时（一般5～10倍），则它的静态工作点可用下式估算CCB2B1B1BURRRU+≈U CE＝U CC－I C（R C＋R E）CEBEBEIRUUI≈-≈电压放大倍数beL C V r R R βA // -=输入电阻R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。

1、 放大器静态工作点的测量与调试 1) 静态工作点的测量测量放大器的静态工作点，应在输入信号u i ＝0的情况下进行， 即将放大器输入端与地端短接，然后选用量程合适的直流毫安表和直流电压表，分别测量晶体管的集电极电流I C 以及各电极对地的电位U B 、U C 和U E 。

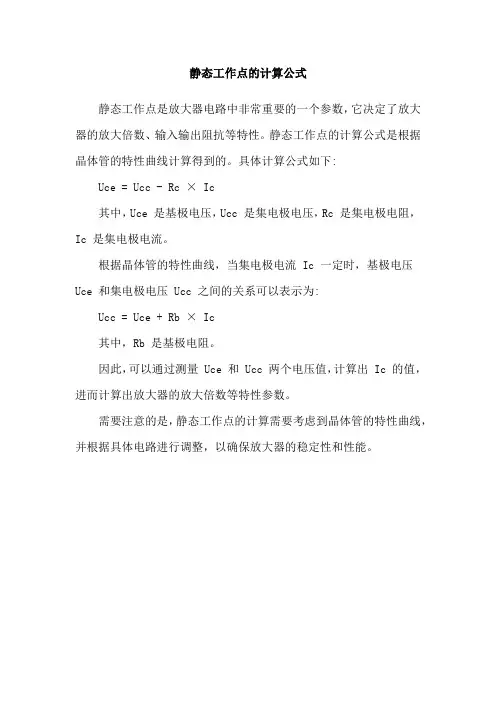

静态工作点的计算公式
静态工作点是放大器电路中非常重要的一个参数，它决定了放大器的放大倍数、输入输出阻抗等特性。

静态工作点的计算公式是根据晶体管的特性曲线计算得到的。

具体计算公式如下:
Uce = Ucc - Rc × Ic
其中，Uce 是基极电压，Ucc 是集电极电压，Rc 是集电极电阻，Ic 是集电极电流。

根据晶体管的特性曲线，当集电极电流 Ic 一定时，基极电压Uce 和集电极电压 Ucc 之间的关系可以表示为:
Ucc = Uce + Rb × Ic
其中，Rb 是基极电阻。

因此，可以通过测量 Uce 和 Ucc 两个电压值，计算出 Ic 的值，进而计算出放大器的放大倍数等特性参数。

需要注意的是，静态工作点的计算需要考虑到晶体管的特性曲线，并根据具体电路进行调整，以确保放大器的稳定性和性能。

模拟开关静态功耗计算公式在集成电路设计中，静态功耗是一个重要的指标。

静态功耗是指在集成电路处于静止状态时所消耗的功率，通常用来衡量集成电路的能效。

而在模拟开关电路设计中，静态功耗的计算是至关重要的。

本文将介绍模拟开关静态功耗的计算公式及其相关知识。

模拟开关电路是一种常见的电路结构，用于实现信号的开关和放大。

在模拟开关电路中，静态功耗通常是由于器件本身的漏电流引起的。

因此，静态功耗的计算需要考虑器件的漏电流和电压。

在模拟开关电路中，静态功耗可以用以下公式进行计算：P_static = I_leakage V_dd。

其中，P_static表示静态功耗，I_leakage表示器件的漏电流，V_dd表示电路的供电电压。

漏电流通常是器件本身固有的特性，与器件的工艺参数和温度有关。

在实际设计中，通常需要通过仿真和实测来获取器件的漏电流参数。

而供电电压则是电路设计中的一个重要参数，通常由电源决定。

需要注意的是，在模拟开关电路设计中，静态功耗不仅仅取决于单个器件的漏电流，还与电路中的所有器件的漏电流累加有关。

因此，在实际应用中，需要考虑整个电路的静态功耗，而不仅仅是单个器件的静态功耗。

除了漏电流和供电电压外，温度也会对静态功耗产生影响。

通常情况下，温度越高，器件的漏电流就会越大，从而导致静态功耗增加。

因此，在电路设计中，需要考虑温度对静态功耗的影响，并在设计中进行合理的考虑和补偿。

除了上述的静态功耗计算公式外，还有一些其他因素也会对模拟开关电路的静态功耗产生影响。

例如，器件的尺寸、工艺参数、工作模式等都会对静态功耗产生影响。

因此，在实际设计中，需要综合考虑这些因素，并进行合理的优化和调整。

总之，模拟开关静态功耗的计算是电路设计中的一个重要环节。

静态功耗的准确计算可以帮助设计工程师评估电路的能效，从而进行合理的优化和调整。

通过合理的静态功耗计算和优化，可以提高电路的能效，降低功耗，从而更好地满足实际应用的需求。

希望本文介绍的模拟开关静态功耗计算公式及相关知识能够对电路设计工程师有所帮助。

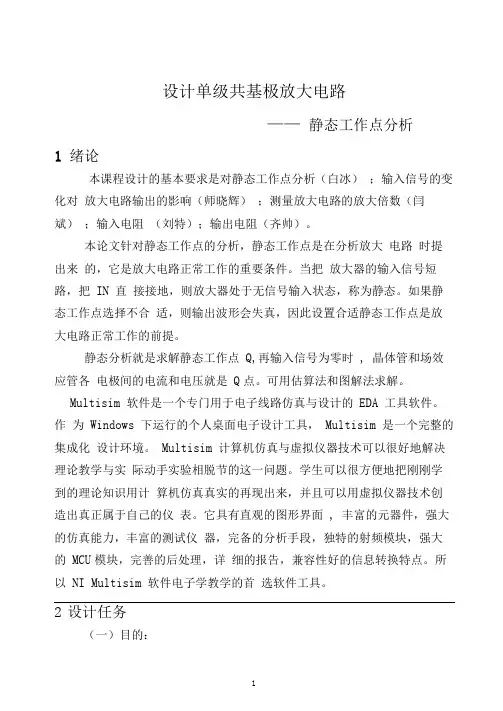

设计单级共基极放大电路——静态工作点分析1绪论本课程设计的基本要求是对静态工作点分析（白冰）；输入信号的变化对放大电路输出的影响（师晓辉）；测量放大电路的放大倍数（闫斌）；输入电阻（刘特）；输出电阻（齐帅）。

本论文针对静态工作点的分析，静态工作点是在分析放大电路时提出来的，它是放大电路正常工作的重要条件。

当把放大器的输入信号短路，把IN直接接地，则放大器处于无信号输入状态，称为静态。

如果静态工作点选择不合适，则输出波形会失真，因此设置合适静态工作点是放大电路正常工作的前提。

静态分析就是求解静态工作点Q,再输入信号为零时,晶体管和场效应管各电极间的电流和电压就是Q点。

可用估算法和图解法求解。

Multisim软件是一个专门用于电子线路仿真与设计的 EDA 工具软件。

作为 Windows 下运行的个人桌面电子设计工具， Multisim 是一个完整的集成化设计环境。

Multisim计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。

学生可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。

它具有直观的图形界面, 丰富的元器件，强大的仿真能力，丰富的测试仪器，完备的分析手段，独特的射频模块，强大的MCU模块，完善的后处理，详细的报告，兼容性好的信息转换特点。

所以NI Multisim软件电子学教学的首选软件工具。

2 设计任务（一）目的：1. 了解单极共基极放大电路的基本工作原理；2.学会运用软件模拟设计电路、应用各种仪器。

了解电路在不同状态下的变化特点，学会对电路的变化分析；3.了解设置静态工作点分析的必要性4.熟悉静态工作点与动态参数的估算5.了解稳定静态工作点的措施（二）原理：1.共基极放大电路中，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号因为基极是共同接地端，所以称为共基极放大电路。

设计单级共基极放大电路——静态工作点分析1绪论本课程设计的基本要求是对静态工作点分析（白冰）；输入信号的变化对放大电路输出的影响（师晓辉）；测量放大电路的放大倍数（闫斌）；输入电阻（刘特）；输出电阻（齐帅）。

本论文针对静态工作点的分析，静态工作点是在分析放大电路时提出来的，它是放大电路正常工作的重要条件。

当把放大器的输入信号短路，把IN直接接地，则放大器处于无信号输入状态，称为静态。

如果静态工作点选择不合适，则输出波形会失真，因此设置合适静态工作点是放大电路正常工作的前提。

静态分析就是求解静态工作点Q,再输入信号为零时,晶体管和场效应管各电极间的电流和电压就是Q点。

可用估算法和图解法求解。

Multisim软件是一个专门用于电子线路仿真与设计的 EDA 工具软件。

作为 Windows 下运行的个人桌面电子设计工具， Multisim 是一个完整的集成化设计环境。

Multisim计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。

学生可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。

它具有直观的图形界面, 丰富的元器件，强大的仿真能力，丰富的测试仪器，完备的分析手段，独特的射频模块，强大的MCU模块，完善的后处理，详细的报告，兼容性好的信息转换特点。

所以NI Multisim软件电子学教学的首选软件工具。

2 设计任务（一）目的：1. 了解单极共基极放大电路的基本工作原理；2.学会运用软件模拟设计电路、应用各种仪器。

了解电路在不同状态下的变化特点，学会对电路的变化分析；3.了解设置静态工作点分析的必要性4.熟悉静态工作点与动态参数的估算5.了解稳定静态工作点的措施（二）原理：1.共基极放大电路中，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号因为基极是共同接地端，所以称为共基极放大电路。

141414设计单级共基极放大电路——静态工作点分析1绪论本课程设计的基本要求是对静态工作点分析（白冰）；输入信号的变化对放大电路输出的影响（师晓辉）；测量放大电路的放大倍数（闫斌）；输入电阻（刘特）；输出电阻（齐帅）。

本论文针对静态工作点的分析，静态工作点是在分析放大电路时提出来的，它是放大电路正常工作的重要条件。

当把放大器的输入信号短路，把IN直接接地，则放大器处于无信号输入状态，称为静态。

如果静态工作点选择不合适，则输出波形会失真，因此设置合适静态工作点是放大电路正常工作的前提。

静态分析就是求解静态工作点Q,再输入信号为零时,晶体管和场效应管各电极间的电流和电压就是Q点。

可用估算法和图解法求解。

Multisim软件是一个专门用于电子线路仿真与设计的EDA工具软件。

作为Windows下运行的个人桌面电子设计工具，Multisim是一个完整的集成化设计环境。

Multisim计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。

学生可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。

它具有直观的图形界面,丰富的元器件，强大的仿真能力，丰富的测试仪器，完备的分析手段，独特的射频模块，强大的MCU模块，完善的后处理，详细的报告，兼容性好的信息转换特点。

所以NI Multisim软件电子学教学的首选软件工具。

1414142设计任务（一）目的：1.了解单极共基极放大电路的基本工作原理；2.学会运用软件模拟设计电路、应用各种仪器。

了解电路在不同状态下的变化特点，学会对电路的变化分析；3.了解设置静态工作点分析的必要性4.熟悉静态工作点与动态参数的估算5.了解稳定静态工作点的措施（二）原理：1.共基极放大电路中，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号因为基极是共同接地端，所以称为共基极放大电路。

设计单级共基极放大电路——静态工作点分析1绪论本课程设计的基本要求是对静态工作点分析（白冰）；输入信号的变化对放大电路输岀的影响（师晓辉）；测量放大电路的放大倍数（闫斌）；输入电阻（刘特）；输出电阻（齐帅）。

本论文针对静态工作点的分析，静态工作点是在分析放大电路时提出来的，它是放大电路正常工作的重要条件。

当把放大器的输入信号短路，把IN直接接地，则放大器处于无信号输入状态，称为静态。

如果静态工作点选择不合适，则输出波形会失真，因此设置合适静态工作点是放大电路正常工作的前提。

静态分析就是求解静态工作点Q,再输入信号为零时，晶体管和场效应管各电极间的电流和电压就是Q点。

可用估算法和图解法求解。

Multisim软件是一个专门用于电子线路仿真与设计的EDA工具软件。

作为Windows下运行的个人桌面电子设计工具，Multisim是一个完整的集成化设计环境。

Multisim计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。

学生可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。

它具有直观的图形界面，丰富的元器件，强大的仿真能力，丰富的测试仪器，完备的分析手段，独特的射频模块，强大的MCU模块，完善的后处理，详细的报告，兼容性好的信息转换特点。

所以NI Multisim软件电子学教学的首选软件工具。

2设计任务（-）目的：1.7解单极共基极放大电路的基本工作原理；2.学会运用软件模拟设计电路、应用各种仪器。

了解电路在不同状态下的变化特点，学会对电路的变化分析；3.了解设置静态工作点分析的必要性4.熟悉静态工作点与动态参数的估算5.了解稳定静态工作点的措施(二)原理：1.共基极放大电路中，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号因为基极是共同接地端，所以称为共基极放大电路。

2.共基极放大电路具有以下特性：(1)、输入信号与输出信号同相；(2 )、电压增益高；(3)、电流增益低(W 1)；(4)、功率增益高；(5)、适用于高频电路。

竭诚为您提供优质文档/双击可除伪真电路静态工作点实验报告篇一：电子电路实验三实验报告实验三负反馈放大电路实验报告一、实验数据处理1.实验电路图根据实际的实验电路，利用multisim得到电路图如下：（1）两级放大电路（2）两级放大电路（闭环）2.数据处理（1）两级放大电路的调试第一级电路：调整电阻参数，使得静态工作点满足：IDQ 约为2mA，ugDQ 第二级电路：通过调节Rb2，使得静态工作点满足：IcQ约为2mA，uceQ=2～3V。

记录电输入正弦信号us，幅度为10mV，频率为10khz，测量并记录电路的电压放大倍数11=、=??（2）两级放大电路闭环测试在上述两级放大电路中，引入电压并联负反馈。

合理选取电阻R的阻值，使得闭环电压放大倍数的数值约为10。

输入正弦信号us，幅度为100mV，频率为10khz，测量并记录闭环电压放大倍数=????/????输入电阻Rif和输出电阻Rof。

输入正弦信号us，幅度为100mV，频率为10khz，测量并记录闭环电压放大倍数=????/????输入电阻Rif和输出电阻Rof。

3.误差分析利用相对误差公式：相对误差=得各组数据的相对误差如下表：仿真值?实测值实测值×100%误差分析：（1）由上表可得知，两级放大电路实验中，开环输出电阻Ro及闭环输出电阻Rof仿真值与实测值的相对误差较大；电流并联负反馈电路中，三组数据仿真值与实测值的相对误差均较大。

（2）两级放大电路中，输出电阻测量的相对误差较大，原因可能是实际实验中使用的晶体管与仿真实验中的晶体管的特性相差较大，而且由理论分析知输出电阻会随温度的变化而变化（晶体管rbe阻值随温度的增大而增大），这导致了输出电阻实测值与仿真值相差较大。

（3）电流并联负反馈电路中，电压放大倍数测量的相对误差较大，原因也应该是实际实验中的晶体管放大倍数与仿真中的不同，仿真实验中晶体管的?为280，实际实验的相关参数达不到这么大，故电压放大倍数较小。

模电中三极管静态工作点模拟电子技术中，三极管静态工作点是模拟电路设计中非常重要的一个概念。

它指的是三极管在直流电路中的电压电流分布情况，也是三极管的稳态工作状态。

在三极管的静态工作点中，主要包括三个参数：基极电流Ib、集电器电流Ic和集电极电压Vce。

这些参数定义了三极管的工作状态和性能，对交流信号的放大和整形起着重要作用。

因此，设计师需要对三极管的静态工作点进行深入了解，以确保电路的正常工作。

静态工作点的计算和确定是三极管电路设计的重要步骤。

一般情况下，三极管静态工作点应该在其Ic-Vce特性曲线的中心区域，即渐近线附近，以保证线性放大。

如果静态工作点偏离太远，将导致电路的非线性失真，甚至出现工作不稳定或损坏等问题，因此必须采取有效措施来调整静态工作点。

通常采用偏置电路来确定三极管的静态工作点。

偏置电路产生的稳定基极电流，将使三极管的动态驱动得到保证，并提供正常的放大倍数和最小偏移。

常见的偏置电路包括电阻偏置、电流镜偏置和恒流源偏置等。

电阻偏置是最基本也是最常用的三极管偏置电路。

它采用电阻分压的方式，将固定的稳定电压加到基极上，从而得到稳定的基极电流。

这种偏置电路简单可靠，并且易于调整静态工作点。

电流镜偏置可以提供更为稳定的基极电流，可以减少基极电流的变化对静态工作点的影响。

它使用两个相等的二极管组成电流镜，以将电流放大至高阻负载上，从而得到稳定的基极电流。

恒流源偏置是一种高级的偏置电路，在高级静态工作点的三极管电路中更常见。

它采用MOSFET管作为恒流源，可以实现微安级的基极电流，并且调整灵活。

这种偏置电路精度高，灵敏性好，可在大范围内自适应偏置点，是一种高性能的偏置方案。

在确定静态工作点时，设计师需要注意的另一个因素是三极管的温度效应。

三极管静态工作点会随着温度的变化而发生变化，因此必须考虑温度对静态工作点的影响。

一种常用的方法是通过设计温度补偿电路，以保持三极管静态工作点的稳定。

总体而言，确定三极管的静态工作点是三极管电路设计中的关键一步。

模电静态工作点是指三极管放大电路中，当交流输入信号为零时，电路处于直流工作状态，这些电流、电压的数值可用BJT特性曲线上一个确定的点表示，该点习惯上称为静态工作点Q。

设置静态工作点的目的是为了保证在被放大的交流信号加入电路时，不论是正半周还是负半周都能满足发射结正向偏置，集电结反向偏置的三极管放大状态。

如果静态工作点设置的不合适，在对交流信号放大时就可能会出现饱和失真（静态工作点偏高）或截止失真（静态工作点偏低）。

因此，静态工作点的调整在模拟电路中是一个重要的环节。

以上信息仅供参考，如需了解模电静态工作点的更多信息，建议查阅模电相关书籍或咨询专业人士。
