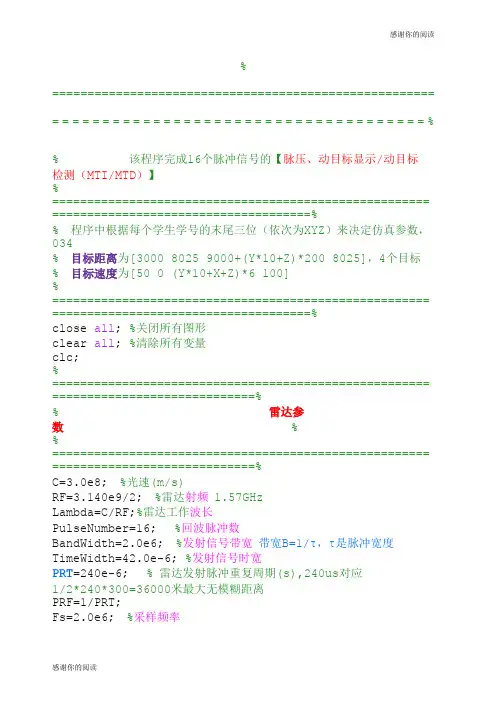

%====================================================== =====================================%% 该程序完成16个脉冲信号的【脉压、动目标显示/动目标检测（MTI/MTD）】%====================================================== =====================================%% 程序中根据每个学生学号的末尾三位（依次为XYZ）来决定仿真参数，034% 目标距离为[3000 8025 9000+(Y*10+Z)*200 8025]，4个目标% 目标速度为[50 0 (Y*10+X+Z)*6 100]%====================================================== =====================================%close all; %关闭所有图形clear all; %清除所有变量clc;%====================================================== =============================%% 雷达参数 %%====================================================== =============================%C=3.0e8; %光速(m/s)RF=3.140e9/2; %雷达射频 1.57GHzLambda=C/RF;%雷达工作波长PulseNumber=16; %回波脉冲数BandWidth=2.0e6; %发射信号带宽带宽B=1/τ，τ是脉冲宽度TimeWidth=42.0e-6; %发射信号时宽PRT=240e-6; % 雷达发射脉冲重复周期(s),240us对应1/2*240*300=36000米最大无模糊距离PRF=1/PRT;Fs=2.0e6; %采样频率NoisePower=-12;%(dB);%噪声功率（目标为0dB）% ---------------------------------------------------------------%SampleNumber=fix(Fs*PRT);%计算一个脉冲周期的采样点数480；TotalNumber=SampleNumber*PulseNumber;%总的采样点数480*16=；BlindNumber=fix(Fs*TimeWidth);%计算一个脉冲周期的盲区-遮挡样点数；%===================================================== ==============================%% 目标参数 %%===================================================== ==============================%TargetNumber=4;%目标个数SigPower(1:TargetNumber)=[1 1 1 0.25];%目标功率,无量纲TargetDistance(1:TargetNumber)=[3000 8025 15800 8025];%目标距离,单位m 距离参数为[3000 80259000+(Y*10+Z)*200 8025]DelayNumber(1:TargetNumber)=fix(Fs*2*TargetDistance(1: TargetNumber)/C);% 把目标距离换算成采样点（距离门） fix函数向0靠拢取整TargetVelocity(1:TargetNumber)=[50 0 204 100];%目标径向速度单位m/s 速度参数为[50 0 (Y*10+X+Z)*6 100]TargetFd(1:TargetNumber)=2*TargetVelocity(1:TargetNumb er)/Lambda; %计算目标多卜勒频移2v/λ%===================================================== ===============================%% 产生线性调频信号 %%===================================================== ===============================%number=fix(Fs*TimeWidth);%回波的采样点数=脉压系数长度=暂态点数目+1if rem(number,2)~=0 %rem求余number=number+1;end%把number变为偶数for i=-fix(number/2):fix(number/2)-1Chirp(i+fix(number/2)+1)=exp(j*(pi*(BandWidth/TimeWidth)*(i/Fs)^2));%exp(j*fi)*，产生复数矩阵Chirpendcoeff=conj(fliplr(Chirp));%把Chirp矩阵翻转并把复数共轭，产生脉压系数figure(1);%脉压系数的实部plot(real(Chirp));axis([0 90 -1.5 1.5]);title('脉压系数实部');%-------------------------产生目标回波串-----------------------------------------------------------------------------------------%%-------------------------产生前3个目标的回波串-------% SignalAll=zeros(1,TotalNumber);%所有脉冲的信号,先填0for k=1:TargetNumber-1 % 依次产生各个目标SignalTemp=zeros(1,SampleNumber);% 一个PRTSignalTemp(DelayNumber(k)+1:DelayNumber(k)+number)=sqr t(SigPower(k))*Chirp;%一个脉冲的1个目标（未加多普勒速度）(DelayNumber(k)+1):(DelayNumber(k)+number)Signal=zeros(1,TotalNumber);for i=1:PulseNumber % 16个回波脉冲Signal((i-1)*SampleNumber+1:i*SampleNumber)=SignalTemp; %每个目标把16个SignalTemp排在一起endFreqMove=exp(j*2*pi*TargetFd(k)*(0:TotalNumber-1)/Fs);%目标的多普勒速度*时间=目标的多普勒相移Signal=Signal.*FreqMove;%加上多普勒速度后的16个脉冲1个目标SignalAll=SignalAll+Signal;%加上多普勒速度后的16个脉冲4个目标end% %-------------------------产生第4个目标的回波串-------% fi=pi/3;SignalTemp=zeros(1,SampleNumber);% 一个脉冲SignalTemp(DelayNumber(4)+1:DelayNumber(4)+number)=sqr t(SigPower(4))*exp(j*fi)*Chirp;%一个脉冲的1个目标（未加多普勒速度）Signal=zeros(1,TotalNumber);for i=1:PulseNumberSignal((i-1)*SampleNumber+1:i*SampleNumber)=SignalTemp;endFreqMove=exp(j*2*pi*TargetFd(4)*(0:TotalNumber-1)/Fs);%目标的多普勒速度*时间=目标的多普勒相移Signal=Signal.*FreqMove;SignalAll=SignalAll+Signal;figure(2);subplot(2,1,1);plot(real(SignalAll),'r-');title('目标信号的实部');grid on;zoom on;subplot(2,1,2);plot(imag(SignalAll));title('目标信号的虚部');grid on;zoom on;%===================================================== ===============================%% 产生系统噪声信号 %%===================================================== ===============================%SystemNoise=normrnd(0,10^(NoisePower/10),1,TotalNumber )+j*normrnd(0,10^(NoisePower/10),1,TotalNumber);%均值为0，标准差为10^(NoisePower/10)的噪声%===================================================== ===============================%% 总的回波信号 %%===================================================== ===============================%Echo=SignalAll+SystemNoise;%+SeaClutter+TerraClutter，加噪声之后的回波for i=1:PulseNumber %在接收机闭锁期,接收的回波为0Echo((i-1)*SampleNumber+1:(i-1)*SampleNumber+number)=0; %发射时接收为0endfigure(3);%加噪声之后的总回波信号subplot(2,1,1);plot(real(Echo),'r-');title('总回波信号的实部,闭锁期为0');subplot(2,1,2);plot(imag(Echo));title('总回波信号的虚部,闭锁期为0');%================================时域脉压=================================%pc_time0=conv(Echo,coeff);%pc_time0为Echo和coeff的卷积pc_time1=pc_time0(number:TotalNumber+number-1);%去掉暂态点 number-1个figure(4);%时域脉压结果的幅度subplot(2,1,1);plot(abs(pc_time0),'r-');title('时域脉压结果的幅度,有暂态点');%pc_time0的模的曲线subplot(2,1,2);plot(abs(pc_time1));title('时域脉压结果的幅度,无暂态点');%pc_time1的模的曲线% ================================频域脉压=================================%Echo_fft=fft(Echo,8192);%理应进行TotalNumber+number-1点FFT,但为了提高运算速度,进行了8192点的FFTcoeff_fft=fft(coeff,8192);pc_fft=Echo_fft.*coeff_fft;pc_freq0=ifft(pc_fft);figure(5);subplot(2,1,1);plot(abs(pc_freq0(1:TotalNumber+number-1)));title('频域脉压结果的幅度,有前暂态点');subplot(2,1,2);plot(abs(pc_time0(1:TotalNumber+number-1)-pc_freq0(1:TotalNumber+number-1)),'r');title('时域和频域脉压的差别');pc_freq1=pc_freq0(number:TotalNumber+number-1);%去掉暂态点 number-1个,后填充点若干(8192-number+1-TotalNumber)% ================按照脉冲号、距离门号重排数据=================================%for i=1:PulseNumberpc(i,1:SampleNumber)=pc_freq1((i-1)*SampleNumber+1:i*SampleNumber);%每个PRT为一行，每行480个采样点的数据endfigure(6);plot(abs(pc(1,:)));title('频域脉压结果的幅度,没有暂态点'); % ================MTI（动目标显示）,对消静止目标和低速目标---可抑制杂波=================================%for i=1:PulseNumber-1 %滑动对消，少了一个脉冲mti(i,:)=pc(i+1,:)-pc(i,:);endfigure(7);mesh(abs(mti));title('MTI result');% ================MTD（动目标检测）,区分不同速度的目标，有测速作用=================================%mtd=zeros(PulseNumber,SampleNumber);for i=1:SampleNumberbuff(1:PulseNumber)=pc(1:PulseNumber,i);buff_fft=fft(buff);mtd(1:PulseNumber,i)=buff_fft(1:PulseNumber);endfigure(8);mesh(abs(mtd));title('MTD result');%=======================================虚实矩阵转换========================================%coeff_fft_c=zeros(1,2*8192);for i=1:8192coeff_fft_c(2*i-1)=real(coeff_fft(i));coeff_fft_c(2*i)=imag(coeff_fft(i));endecho_c=zeros(1,2*TotalNumber);for i=1:TotalNumberecho_c(2*i-1)=real(Echo(i));echo_c(2*i)=imag(Echo(i));end%===========================以下是为DSP程序提供回波数据、脉压系数===============================%% fo=fopen('F:\mystudy\Visual_DSP_test\test_1\coeff_fft_c.dat','wt');%频域脉压系数% for i=1:2*8192% fprintf(fo,'%f,\r\n',coeff_fft_c(i));% end% fclose(fo);%% fo=fopen('F:\mystudy\Visual_DSP_test\test_1\echo_c.dat','wt');%16次回波的% for i=1:2*TotalNumber% fprintf(fo,'%f,\r\n',echo_c(i));% end% fclose(fo);。

TECHNOLOGY AND INFORMATION22 科学与信息化2023年2月下气象雷达信号处理的matlab仿真研究及DSP 实现李彦昭中国民用航空西北地区空中交通管理局甘肃分局 甘肃 兰州 730030摘 要 现如今，图像信息频繁地被应用于军事、医学、民航等领域，尤其是在民航气象方面，气象雷达信号处理是雷达生产研究过程中的关键一环，也是一个难点。

在实际中，通过雷达成像系统获得的雷达回波可能会造成一些关键信息的丢失，因此需要通过一些信号增强及复原技术来改善雷达信号的强度和准确度。

本文介绍了数字滤波器的特点，如何通过MATLAB及其图像信号处理工具箱进行雷达数字图像处理，最终设计实现利用数字滤波器增强雷达图像信号。

关键词 雷达信号处理；数字滤波器；MATLAB仿真MATLABSimulation Research and DSP Implementation of Meteorological Radar Signal Processing Li Yan-zhaoCAAC Northwest Regional AdministrationGansu Branch, Lanzhou 730030, Gansu Province, ChinaAbstract At present, image information is frequently used in military, medical, civil aviation and other fields, especially in civil aviation meteorology, meteorological radar signal processing is a key part but also a difficult point of the radar production research process. In practice, the radar echoes obtained by the radar imaging system may cause the loss of some key information, so some signal enhancement and restoration techniques are needed to improve the strength and accuracy of the radar signal. This paper introduces the characteristics of digital filters, how to perform radar digital image processing through MATLAB and its image signal processing toolbox, and finally design and implement the use of digital filters to enhance radar image signals.Keyword radar signal processing; digital filters; MATLAB simulation引言现代社会已经是一个高度信息化的时代，在日常生产生活中，人们所能接触到的信息，视觉信息能占到90%以上，视觉信息就是通过人眼观测到的信息，也就是图像信号，因此图像信号处理的重要性不言而喻。

MATLAB雷达信号处理仿真5.2 噪声和杂波的产⽣在实际的雷达回波信号中，不仅仅有⽬标的反射信号，同时还有接收机的热噪声、地物杂波、⽓象杂波等各种噪声和杂波的叠加。

由于噪声和杂波都不是确知信号，只能通过统计特性来分析。

本节将讨论⼀些常见的噪声和杂波的产⽣⽅法。

5.2.1 随机热噪声随机热噪声有多种，常见有概率密度函数服从⾼斯分布、均匀分布、指数分布以及τ分布的热噪声。

1. 服从⾼斯（Guass ）分布的热噪声（随机序列）标准⾼斯分布的概率密度为：)2exp(1)(22σσπx x p -= (5.2.1)均值为0x 的⾼斯分布的概率密度函数为：)2)(exp(1)(220σσπx x x p --= (5.2.2) Matlab7.0本⾝⾃带了标准⾼斯分布的内部函数randn ，调⽤格式如下:Y = randn(n)Y = randn(m,n) Y = randn([m n]) Y = randn(size(A)) s = randn('state')randn 函数产⽣的随机序列服从均值为m=0，⽅差σ2＝1的⾼斯分布。

Y = randn(n)产⽣的是⼀个n ×n 的随机序列矩阵，⽽Y = randn(m,n) 和Y = randn([m n])产⽣的m ×n 的随机序列矩阵，Y = randn(size(A))产⽣的是⼤⼩与矩阵A 同样⼤⼩的随机序列矩阵。

s = randn('state') 返回的是⼀个具有两个元素的向量，该向量显⽰的是当前正态随机数产⽣器的状态。

randn('state',s) 指令可以将产⽣器的状态设置到s ，⽽randn('state',0) 则可以将正态随机数产⽣器的状态恢复到初始状态。

因此，利⽤randn 函数可以⾮常简单快捷地产⽣出服从⾼斯分布的随机序列，如图5.7。

图5.7服从⾼斯分布的随机序列及其直⽅图2. 服从均匀分布的热噪声（随机序列） (a-b)均匀分布的概率密度函数为：ab x p -=1)( (5.2.3) 根据（a-b ）均匀分布的概率密度函数和（0-1）均匀分布的概率密度函数可以推导出它们之间的关系为：a u ab ba au +?-=--=)(ζζ或 (5.2.4)其中u 服从（0-1）单位均匀分布，ζ服从（a-b ）分布所以根据上式，可以先产⽣⼀个服从（0-1）单位均匀分布的信号，然后再将其经过上式的变换，就可以得到⼀个服从（a-b ）均匀分布的信号了。

雷达仿真matlab课设
好的，下面为你提供雷达仿真matlab课设的相关内容：
随着社会和科技的不断发展，现代雷达系统更加复杂且精准，故需要借助计算机来完成对系统各项功能和性质的仿真，以完成对系统性能的评估。

在雷达仿真matlab课设中，你可以根据雷达信号处理的主要方式，运用信号处理理论与MATLAB软件相结合的思想，提出一个雷达系统的仿真模型。

该模型具有包含杂波的信号进入雷达信号处理机的动态处理过程。

在实际的课程设计中，你可以选择使用MATLAB对一脉冲雷达系统进行仿真，并给出具体过程的仿真图形。

在仿真过程中，你可以考虑雷达信号的产生、噪声和杂波的产生、正交解调模块、脉冲压缩模块、回波积累模块、恒虚警处理模块等方面。

如果你需要更多的帮助或指导，请提供更具体的需求或信息，以便我更好地为你解答。

雷达原理--匹配滤波器原理及matlab仿真雷达原理匹配滤波器是一种常用的信号处理技术，广泛应用于雷达系统中。

它的原理基于信号与滤波器的互相关运算，可以用于雷达目标检测、测距和速度估计等。

首先，我们来了解一下雷达原理。

雷达系统是一种利用电磁波进行目标探测的技术，通过发射射频电磁波并接收被目标反射回来的电磁波来实现目标探测。

雷达发射出的电磁波经过空气传播到达目标，一部分电磁波会被目标反射回来，称为回波信号。

回波信号经过接收天线接收并传输到雷达系统中进行信号处理。

信号处理是雷达系统中非常重要的环节，对于目标的检测和信息提取起着至关重要的作用。

而匹配滤波器作为一种高效的信号处理方式，可以提高雷达系统的目标检测性能。

匹配滤波器的原理是通过与目标信号进行互相关运算来实现目标检测。

互相关运算是一种计算两个信号相似度的方法，它通过对两个信号进行卷积运算，得到一个新的信号作为输出。

匹配滤波器的输入信号是雷达系统接收到的回波信号，而目标信号是事先已知的模板信号。

为了更好地理解匹配滤波器的原理，我们可以考虑一个简化的问题，即单目标检测。

假设我们已经知道了目标信号的波形形状，并将其作为匹配滤波器的模板信号。

在雷达系统中接收到的回波信号经过与模板信号的互相关运算后，输出的信号中会包含目标信号的相关成分。

为了实现匹配滤波器的原理，我们可以使用MATLAB进行仿真。

首先，需要生成一个目标信号的模板。

我们可以通过设定目标信号的波形和参数来生成这个模板，例如使用正弦函数生成一个具有特定频率和振幅的信号。

f = 1000; % 目标信号的频率T = 1/f; % 目标信号的周期t = 0:T/1000:T; % 目标信号的时间序列A = 1; % 目标信号的振幅target_signal = A*sin(2*pi*f*t); % 生成目标信号的模板接下来，我们需要生成接收到的回波信号。

假设我们知道回波信号的波形和参数，我们可以使用类似的方法生成它。

11目录1. 设计的基本骤 (1)1.1 雷达信号的产生 (1)1.2 噪声和杂波的产生 (1)2. 信号处理系统的仿真 (1)2.1 正交解调模块 (2)2.2 脉冲压缩模块 (2)2.3 回波积累模块 (2)2.4 恒虚警处理（CFAR）模块 (4)结论 (11)1 设计的基本骤雷达是通过发射电磁信号，再从接收信号中检测目标回波来探测目标的。

再接收信号中，不但有目标回波，也会有噪声（天地噪声，接收机噪声）；地面、海面和气象环境(如云雨)等散射产生的杂波信号；以及各种干扰信号（如工业干扰，广播电磁干扰和人为干扰）等。

所以，雷达探测目标是在十分复杂的信号背景下进行的，雷达需要通过信号处理来检测目标，并提取目标的各种信息，如距离、角度、运动速度、目标形状和性质等。

图3-6 设计原理图2 信号处理系统的仿真雷达信号处理的目的是消除不需要的信号（如杂波）及干扰，提取或加强由目标所产生的回波信号。

雷达信号处理的功能有很多，不同的雷达采用的功能也有所不同，本文是对某脉冲压缩雷达的信号处理部分进行仿真。

一个典型的脉冲压缩雷达的信号处理部分主要由A/D 采样、正交解调、脉冲压缩、视频积累、恒虚警处理等功能组成。

因此，脉冲压缩雷达信号处理的仿真模型.2.1 正交解调模块雷达中频信号在进行脉冲压缩之前，需要先转换成零中频的I、Q 两路正交信号。

中频信号可表示为:0()()cos(2())IF f t A t f t t πϕ=+ (3.2)式(3.2)中， f 0 为载波频率。

令:00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.3)则00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.4)在仿真中，所有信号都是用离散时间序列表示的，设采样周期为T ,则中频信号为f IF (rT ) ，同样，复本振信号采样后的信号为f local =exp(−j ω 0rT ) (3.5)则数字化后的中频信号和复本振信号相乘解调后，通过低通滤波器后得到的基带信号fBB (r ) 为:11000{()cos()}(){()sin()}()N N BB IF IF n nf f r n r n T h n j f r n r n T h n ωω--==-----∑∑ (3.6)式(3.6)中， h (n ) 是积累长度为N 的低通滤波器的脉冲响应。

11目录1. 设计的基本骤 (1)1.1 雷达信号的产生 (1)1.2 噪声和杂波的产生 (1)2. 信号处理系统的仿真 (1)2.1 正交解调模块 (2)2.2 脉冲压缩模块 (3)2.3 回波积累模块 (3)2.4 恒虚警处理（CFAR）模块 (4)结论 (11)1 设计的基本骤雷达是通过发射电磁信号，再从接收信号中检测目标回波来探测目标的。

再接收信号中，不但有目标回波，也会有噪声（天地噪声，接收机噪声）；地面、海面和气象环境(如云雨)等散射产生的杂波信号；以及各种干扰信号（如工业干扰，广播电磁干扰和人为干扰）等。

所以，雷达探测目标是在十分复杂的信号背景下进行的，雷达需要通过信号处理来检测目标，并提取目标的各种信息，如距离、角度、运动速度、目标形状和性质等。

图3-6 设计原理图2 信号处理系统的仿真雷达信号处理的目的是消除不需要的信号（如杂波）及干扰，提取或加强由目标所产生的回波信号。

雷达信号处理的功能有很多，不同的雷达采用的功能也有所不同，本文是对某脉冲压缩雷达的信号处理部分进行仿真。

一个典型的脉冲压缩雷达的信号处理部分主要由A/D 采样、正交解调、脉冲压缩、视频积累、恒虚警处理等功能组成。

因此，脉冲压缩雷达信号处理的仿真模型.2.1 正交解调模块雷达中频信号在进行脉冲压缩之前，需要先转换成零中频的I 、Q 两路正交信号。

中频信号可表示为:0()()cos(2())IF f t A t f t t πϕ=+ (3.2)式(3.2)中， f 0 为载波频率。

令:00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.3)则00()()cos 2()sin 2IF f t I t f t Q t f t ππ=- (3.4)在仿真中，所有信号都是用离散时间序列表示的，设采样周期为T ,则中频信号为 f IF (rT ) ，同样，复本振信号采样后的信号为f local =e xp(−j ω 0rT ) (3.5)则数字化后的中频信号和复本振信号相乘解调后，通过低通滤波器后得到的基带信号f BB (r ) 为:11000{()cos()}(){()sin()}()N N BB IF IF n nf f r n r n T h n j f r n r n T h n ωω--==-----∑∑ (3.6)式(3.6)中， h (n ) 是积累长度为N 的低通滤波器的脉冲响应。

摘要现代雷达系统日益变的复杂，难以简单直观的进行分析，必须借助计算机来完成对系统的各项功能和性能的仿真。

针对现代雷达信号处理的主要方式，运用数字信号处理理论和Matlab 软件研究雷达信号处理的仿真问题，提出了一个仿真模型。

该模型可以完成雷达信号的仿真、热噪声与杂波的产生和雷达系统中信号的动态处理过程。

用Matlab 对某脉冲压缩雷达信号处理系统进行了仿真,得到了雷达系统中各个处理点上的具体信号形式,既包含幅度信息，又包含相位信息,该模型能较好地满足对雷达信号处理的仿真要求，显示了用Matlab仿真雷达信号处理系统的方便、快捷的优雷达点。

本文讨论的是雷达信号处理部分，并结合雷达处理系统实例来说明MATLAB在雷达信号处理机系统仿真中的应用。

关键词：雷达信号处理;正交解调；脉冲压缩；回波积累；恒虚警处理AbstractModern radar systems become increasingly complex and difficult to simple intuitive analysis， we must rely on computer systems to complete the functionality and performance of the simulationThe simulation of radar signal processing is an important part of the simulation of radar system. This paper introduces a method of the simulation of radar signal processing based on Matlab, including the simulation ofradar echo and clutter, and researches the simulation method of important technologies in the radar signal processing, including quadrature sampling， pulse compression， echo accumulation and CFAR detector. The work inthis paper can overcome the disadvantages such as difficulty and lengthiness and show the convenience and simplicity of the simulation of radar signal processing based on MATLAB.In this paper, is part of the radar signal processing and radar processing systems with examples to illustrate the radar signal processor MATLAB simulation of。

雷达系统分析大作作 者： 陈雪娣 学号：04104207271. 最大不模糊距离： ,max 1252u rC R km f == 距离分辨率： 1502mcR m B ∆== 2. 天线有效面积： 220.07164e GA m λπ==半功率波束宽度：3 6.4o dbθ==3. 模糊函数的一般表示式为()()()22*2;⎰∞∞-+=dt e t s t s f d f j d πττχ 对于线性调频信号 ()21Re j t p t s t ct e T πμ⎛⎫= ⎪ ⎪⎝⎭则有：()()221;Re Re p j t T j t d ppp t t f ct ct e e dt T T T πμπμτχτ∞+-∞⎛⎫⎛⎫+=⎪ ⎪ ⎪ ⎪⎝⎭⎝⎭⎰ ()()()sin 1;11d p p d p d p p f T T f T f T T τπμττχττπμτ⎛⎫⎛⎫+- ⎪⎪ ⎪ ⎪⎛⎫⎝⎭⎝⎭=- ⎪ ⎪⎛⎫⎝⎭+-⎪ ⎪⎝⎭分别令0,0==d f τ可得()()220;,;0τχχd f()()sin 0;d p d d pf T f f T πχπ=()sin 1;011p p p p p T T T T T τπμττχττπμτ⎛⎫⎛⎫-⎪ ⎪ ⎪ ⎪⎛⎫⎝⎭⎝⎭=- ⎪ ⎪⎛⎫⎝⎭- ⎪ ⎪⎝⎭程序代码见附录1的T_3.m, 仿真结果如下:4. 程序代码见附录1的T_4.m, 仿真结果如下:通过比较得知，加窗后的主副瓣比变大，副瓣降低到40db 以下，但主瓣的宽度却增加了，约为未加窗时的1.5倍，主瓣也有一定的损失。

5.由雷达方程221340(4)tPG Te SNR KT LFR λσπ=计算可得 1196.5540log SNR R =- db作图输出结果如下，程序代码见附录1的T_5.m在R=70km 时,计算得单个脉冲的SNR 1=2.7497 db,要达到要求的检测性能则需要12.5dB 的最小检测输入信噪比，而M 个相参脉冲积累可以将信噪比提高M 倍， 故10)1(SNR D M ==9.4413因此要达到要求就需要10个以上的相参脉冲进行积累。

二〇一年十月课题小论文题目：线性调频（LFM ）脉冲压缩雷达仿真学院：专业：学生姓名：刘斌学号：年级：指导教师：线性调频（LFM ）脉冲压缩雷达仿真一．雷达工作原理雷达是Radar （RAdio Detection And Ranging ）的音译词，意为“无线电检测和测距”，即利用无线电波来检测目标并测定目标的位置，这也是雷达设备在最初阶段的功能。

典型的雷达系统如图1.1，它主要由发射机，天线，接收机，数据处理，定时控制，显示等设备组成。

利用雷达可以获知目标的有无，目标斜距，目标角位置，目标相对速度等。

现代高分辨雷达扩展了原始雷达概念，使它具有对运动目标(飞机，导弹等)和区域目标(地面等)成像和识别的能力。

雷达的应用越来越广泛。

图1.1：简单脉冲雷达系统框图雷达发射机的任务是产生符合要求的雷达波形（Radar Waveform ），然后经馈线和收发开关由发射天线辐射出去，遇到目标后，电磁波一部分反射，经接收天线和收发开关由接收机接收，对雷达回波信号做适当的处理就可以获知目标的相关信息。

假设理想点目标与雷达的相对距离为R ，为了探测这个目标，雷达发射信号()s t ,电磁波以光速C 向四周传播，经过时间R 后电磁波到达目标，照射到目标上的电磁波可写成：()Rs t C -。

电磁波与目标相互作用，一部分电磁波被目标散射，被反射的电磁波为()Rs t Cσ⋅-，其中σ为目标的雷达散射截面（Radar Cross Section ,简称RCS ），反映目标对电磁波的散射能力。

再经过时间R 后，被雷达接收天线接收的信号为(2)Rs t C σ⋅-。

如果将雷达天线和目标看作一个系统，便得到如图1.2的等效，而且这是一个LTI （线性时不变）系统。

图1.2：雷达等效于LTI 系统等效LTI 系统的冲击响应可写成:1()()Mi i i h t t σδτ==-∑(1.1)M 表示目标的个数，i σ是目标散射特性，i τ是光速在雷达与目标之间往返一次的时间，2i i R cτ=(1.2)式中，i R 为第i 个目标与雷达的相对距离。
