气动调节阀主要附件及工作原理

气动阀门工作原理图解说明
气动阀门的工作原理如下：
1. 气源: 气动阀门的工作原理主要依赖于气源。

气源通常是一个气缸，里面储存着压缩空气或其他气体。

2. 控制器: 控制器用来控制气源的供应和关闭。

它可以是手动操作的开关，也可以是自动控制器，如电磁阀。

3. 气缸: 气缸是气动阀门的核心部件。

它通常由一个活塞和一个活塞杆组成。

当气源供气时，气缸内的压缩空气推动活塞移动。

4. 阀门: 阀门连接在气缸的出口处。

它可以是旋转阀，也可以是直线阀。

当气源供气时，阀门打开，允许流体通过。

当气源关闭时，阀门关闭，阻止流体通过。

5. 动力传动: 气缸的活塞杆通过动力传动装置连接到阀门，将气源的动力传递给阀门，以实现开启或关闭阀门。

通过控制器和气源的供应，可以实现对气动阀门的控制。

当控制器将气源供气时，气体流经阀门，并允许流体通过。

当控制器关闭气源时，阀门关闭，阻止流体通过。

这种工作原理使得气动阀门在自动化系统中得以广泛应用，可以用于控制流体介质的流量、压力和方向。

气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。

直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。

二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。

直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。

三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。

常见的作用器有气动活塞式和气动膜片式两种。

气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。

气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。

四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。

常见的附件有位置器、阻尼器、限位器和手动装置等。

位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。

阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。

限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。

手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。

气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。

当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。

阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。

当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。

气动调节阀工作原理、安装、检修一、工作原理气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。

气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。

气动调节阀工作原理(图)气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。

其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。

气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。

气动调节阀作用方式气开型(常闭型)是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。

反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。

顾通常我们称气开型调节阀为故障关闭型阀门。

气关型(常开型)动作方向正好与气开型相反。

当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。

顾通常我们称气关型调节阀为故障开启型阀门。

气开气关的选择是根据工艺生产的安全角度出发来考虑。

当气源切断时，调节阀是处于关闭位置安全还是开启位置安全。

举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。

这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。

如果气源中断，燃料阀全开，会使加热过量发生危险。

又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。

气动调压阀工作原理气动调压阀是一种常用的控制装置，用于稳定和控制流体压力。

它在工业生产中发挥着重要作用，广泛应用于化工、石油、制药、食品、能源等领域。

本文将介绍气动调压阀的工作原理及其应用。

一、气动调压阀的基本结构气动调压阀由控制单元、执行机构和附件组成。

其中，控制单元通常由压力传感器、调节器和控制阀组成。

执行机构包括阀体、阀芯和阀座，用于调节介质的流量和压力。

附件包括压力表、安全阀和报警装置，用于监测和保护系统的安全运行。

二、气动调压阀的工作原理气动调压阀的工作原理是通过自身的结构和控制单元实现对流体压力的调节。

当介质进入阀体时，由于介质压力的变化，会使得阀芯和阀座之间的力发生变化，进而影响阀芯的位置和开启程度。

调节器根据系统的需求，通过不断调节控制阀的开度，控制介质的流量和压力。

具体来说，当系统需要增加出口压力时，调节器会通过控制阀的开度减小介质流量，从而增加管道中的压力。

当系统需要降低出口压力时，调节器会通过控制阀的开度增加介质流量，从而降低管道中的压力。

调节器根据压力传感器的反馈信号，不断调整控制阀的开度，使得系统能够稳定在预设的压力范围内工作。

三、气动调压阀的应用气动调压阀广泛应用于各种流体控制系统中，常见的应用场景包括：1. 炼油厂和化工厂中的压缩机出口控制：通过调节气动调压阀的开度，稳定压缩机出口的压力，保证系统的稳定运行。

2. 锅炉供水系统和热网系统中的供水控制：根据系统的负荷变化，调节气动调压阀的开度，保证供水压力稳定，提高系统的运行效率。

3. 污水处理系统中的管网流量控制：通过调节气动调压阀的开度，控制管网中的流量，保证污水处理系统的正常运行。

4. 水泥生产线和制药生产线中的气动输送系统控制：通过调整气动调压阀的开度，控制气动输送系统中的气压，保证物料的顺利输送。

总结：气动调压阀通过自身结构和控制单元的相互配合，实现对流体压力的精确调节和控制。

它在各个领域的应用中，发挥着重要的作用，保证了各种工业生产过程的稳定性和安全性。

气动调节阀工作原理
气动调节阀是一种常见的工业控制阀，它通过气动执行器来实现对流体介质的
调节和控制。

其工作原理主要包括阀体结构、气动执行器、调节机构和工作过程等几个方面。

首先，阀体结构是气动调节阀的重要组成部分，它通常由阀体、阀座、阀芯和
密封件等部件组成。

阀芯是气动调节阀的关键部件，它通过对阀座的开合来控制介质的流量和压力。

密封件则起到密封作用，保证阀门的密封性能。

其次，气动执行器是气动调节阀的动力来源，它通常由气缸、活塞、阀盖和气
源接口等部分组成。

气动执行器通过接收控制信号，驱动阀芯的运动，从而实现对介质流量和压力的调节。

气动执行器的性能直接影响着气动调节阀的控制精度和响应速度。

调节机构是气动调节阀的控制部分，它通常由位置调节器、气源调节阀和控制
阀等组成。

位置调节器用于接收控制信号，并将其转换为阀芯的移动位置，从而实现对介质流量和压力的精确控制。

气源调节阀和控制阀则用于调节气动执行器的气源压力和流量，保证气动执行器的正常工作。

最后，气动调节阀的工作过程是一个动态调节的过程，它通常包括介质的流动、阀芯的移动和控制信号的传递等几个环节。

当控制信号发生变化时，位置调节器会调整阀芯的位置，从而改变介质的流量和压力。

气动执行器则根据位置调节器的指令，驱动阀芯的运动，实现对介质的动态调节和控制。

综上所述，气动调节阀的工作原理主要包括阀体结构、气动执行器、调节机构
和工作过程等几个方面。

了解其工作原理对于正确选择、安装和维护气动调节阀具有重要意义，也有助于提高工业生产过程的自动化控制水平。

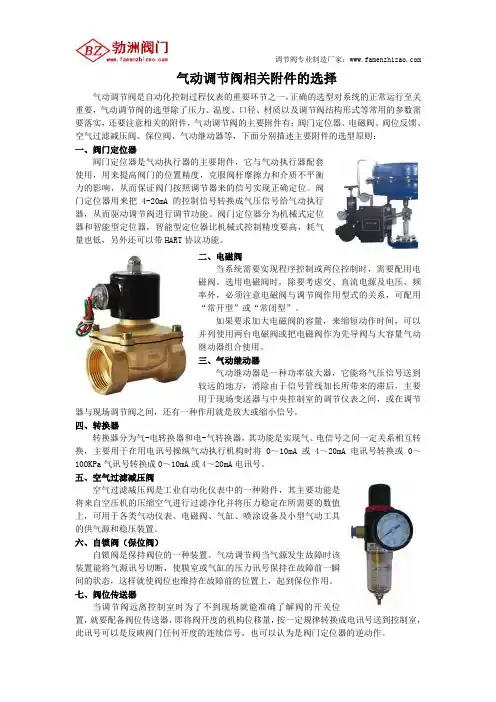

气动调节阀相关附件的选择气动调节阀是自动化控制过程仪表的重要环节之一，正确的选型对系统的正常运行至关重要，气动调节阀的选型除了压力、温度、口径、材质以及调节阀结构形式等常用的参数需要落实，还要注意相关的附件，气动调节阀的主要附件有：阀门定位器、电磁阀、阀位反馈、空气过滤减压阀、保位阀、气动继动器等，下面分别描述主要附件的选型原则：一、阀门定位器阀门定位器是气动执行器的主要附件，它与气动执行器配套使用，用来提高阀门的位置精度，克服阀杆摩擦力和介质不平衡力的影响，从而保证阀门按照调节器来的信号实现正确定位。

阀门定位器用来把4-20mA的控制信号转换成气压信号给气动执行器，从而驱动调节阀进行调节功能。

阀门定位器分为机械式定位器和智能型定位器，智能型定位器比机械式控制精度要高，耗气量也低，另外还可以带HART协议功能。

二、电磁阀当系统需要实现程序控制或两位控制时，需要配用电磁阀。

选用电磁阀时，除要考虑交、直流电源及电压、频率外，必须注意电磁阀与调节阀作用型式的关系，可配用“常开型”或“常闭型”。

如果要求加大电磁阀的容量，来缩短动作时间，可以并列使用两台电磁阀或把电磁阀作为先导阀与大容量气动继动器组合使用。

三、气动继动器气动继动器是一种功率放大器，它能将气压信号送到较远的地方，消除由于信号管线加长所带来的滞后，主要用于现场变送器与中央控制室的调节仪表之间，或在调节器与现场调节阀之间，还有一种作用就是放大或缩小信号。

四、转换器转换器分为气-电转换器和电-气转换器，其功能是实现气、电信号之间一定关系相互转换，主要用于在用电讯号操纵气动执行机构时将0～10mA或4～20mA电讯号转换或0～100KPa气讯号转换成0～10mA或4～20mA电讯号。

五、空气过滤减压阀空气过滤减压阀是工业自动化仪表中的一种附件，其主要功能是将来自空压机的压缩空气进行过滤净化并将压力稳定在所需要的数值上，可用于各类气动仪表、电磁阀、气缸、喷涂设备及小型气动工具的供气源和稳压装置。

检修气动调节阀作业指导书1总则1.1主要内容：本检修作业指导书规定了在线使用的气动调节阀的日常维护、故障排除及更换时需注意的安全事项和具体的技术要求和实施步骤，其它类型调节阀亦可参照使用。

1.2基本组成：气动调节阀由气动薄膜执行机构和阀体部件两部分组成。

执行机构由上下膜盖、波纹薄膜、托盘、支架、推杆、弹簧、调节件等零部件所构成；阀体部分由阀体、阀芯、阀座、阀杆、法兰等组成。

1.3气动调节阀工作原理：当信号压力输入薄膜气室中，在波纹膜片上产生推力，使推杆移动，并压缩弹簧，直到与弹簧的反作用力相平衡，推杆的移动量即气动执行机构行程。

气动薄膜执行机构作用方式分为正作用及反作用；正作用式：当信号压力增大时，推杆部件向下移动；反作用式：当信号压力增大时，推杆部件向上移动。

1.4调节阀分类：按结构形式可分为：直通单座阀、直通双座阀、角形阀、三通阀、隔膜阀、蝶阀。

1.5适用范围：本检修作业指导书适用于电仪车间仪表工段全体仪表人员。

2、检修目的为了使调节阀能够完好使用，不内漏，不卡滞，开关动作灵活、自如；各连接处无泄露，使调节阀能够在各种开关位置都能够有效的调节、控制管线和设备内的介质，起到平稳生产的作用。

3、检修前的准备工作：⑴、人员分工：①、检修负责人：根据仪表元件的故障现象，确定检修项目，负责检修质量，确认需更换的备件质量是否合格，更换的阀门定位器及其它元件是否适用于该调节位置，保证维修或更换后的阀门处于完好状态；确保检修工作保质保量完成。

②、安全负责人：负责检修期间的安全监护，落实安全措施是否完善，防护器材是否准备齐全，佩戴是否规范，提醒检修负责人在检修时应注意的事项；确保安全防护措施到位，保证检修工作安全顺利完成。

⑵、工作时间：⑶、检修工具：12寸活口2把、钳子、螺丝刀、胶布、细砂纸、信号发生器。

⑷、检修备件：调节阀、阀门定位器、膜片、弹簧及相关配件。

⑸、票证的办理：需办理检修通知单、检修任务书、工艺交出单（根据具体实际情况）、登高时需办理高处作业证。

气动调节阀的结构和原理一、气动调节阀的结构1.阀体：阀体是气动调节阀的主要组成部分，通常由铸铁、碳钢、不锈钢等材料制成。

它的内部有通道，用于流体的流动。

2.阀芯：阀芯是气动调节阀的流体控制部分，它可以根据控制信号的变化来调整阀的开度。

常见的阀芯形状有直线型、角型和等百分比型。

3.气动执行机构：气动执行机构是气动调节阀的关键部件，它接收控制信号，通过将蓄气室内的气压转换为力推动阀芯的移动，从而改变阀的开度。

4.配套附件：配套附件包括定位器、传感器、调节装置等，用于配合气动调节阀的工作，提高控制精度和稳定性。

二、气动调节阀的工作原理当气动调节阀接收到控制信号后，气动执行机构会收到压力信号，将之转换为力，推动阀芯的移动。

当阀芯向上移动时，流道的通口面积变大，流体介质的流量增大；反之，阀芯向下移动时，流道的通口面积变小，流体介质的流量减小。

实际上，通过调节气动执行机构的输入气压、调整阀芯的行程，可以精确地控制阀的开度，从而实现对流体介质流量、压力等参数的调节。

三、气动调节阀的应用1.流量控制：气动调节阀可用于控制不同介质的流量，如气体、液体等。

2.压力控制：通过调节气动调节阀的开度，可以实现对流体介质的压力控制。

3.温度控制：气动调节阀可用于调节热媒、冷媒等介质的进出口温度，实现温度控制。

4.液位控制：气动调节阀可用于调节容器内流体的液位，实现液位控制。

5.流体分配：气动调节阀可用于将流体分配到不同的管道或系统中，实现流体的分配控制。

综上所述，气动调节阀具有结构简单、控制精度高、响应速度快等特点，在工业自动控制中起着重要的作用。

气动调压阀工作原理
气动调压阀是一种使用气动力进行调节的调压装置，它可以通过调整进入阀内的气流压力来控制出口的气压。

其工作原理如下：
1. 阀体结构：气动调压阀通常由阀体、阀芯和驱动膜片等组成。

阀体中有进气口和出气口，并且之间有一定距离的隔离区域。

2. 弹簧调力：阀芯与阀体之间存在一个弹簧，该弹簧用于提供初始调力，使阀芯保持在关闭状态。

3. 驱动膜片：驱动膜片连接到阀芯上，它能够感受到进入阀内的气流压力变化，并将其传递到阀芯上。

4. 调节压力：当进入阀内的气流压力升高时，驱动膜片也会随之上升，使阀芯从初始关闭状态逐渐打开。

相反，当进入阀内的气流压力降低时，驱动膜片会下降，使阀芯逐渐关闭。

5. 平衡稳定：当进入阀内的气流压力达到与弹簧调力平衡时，阀芯会保持在一个稳定的开启程度，使出口的气压保持在设定的值。

总之，气动调压阀的工作原理是通过感受进入阀内的气流压力变化，利用弹簧调力和驱动膜片的协同作用，控制阀芯的开闭程度，从而调节出口的气压。

定位器（valve positioner）阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。

（一）结构阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器和智能式阀门定位器。

阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并消除不平衡力的影响，从而保证调节阀的正确定位。

（二）定位器分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。

（1）气动阀门定位器的输入信号是标准气信号，例如，20~100kPa 气信号，其输出信号也是标准的气信号。

（2）电气阀门定位器的输入信号是标准电流或电压信号，例如，4~20mA电流信号或1~5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动控制阀。

（3）智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号，根据调节阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于控制室输出的电流信号。

并且可以进行智能组态设置相应的参数，达到改善控制阀性能的目的。

2、按动作的方向可分为单向阀门定位器和双向阀门定位器。

单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。

3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。

正作用阀门定位器的输入信号增加时，输出信号也增加，因此，增益为正。

反作用阀门定位器的输入信号增加时，输出信号减小，因此，增益为负。

4、按阀门定位器输入信号是模拟信号或数字信号，可分为普通阀门定位器和现场总线电气阀门定位器。

技术资料|阀门附件详细气动控制阀可配用各种附件来实现多种控制功能，附件能满足控制系统对气动控制阀提出的各种特殊要求，附件的作用就在于使气动控制阀的功能更完善更合理、更齐全工作原理。

一、定位器阀门定位器是控制阀的主要附件.它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。

阀门定位器的分类1、阀门定位器按结构形式和工作原理分为：气动阀门定位器：输入信号是标准气信号。

例如，20~100kPa气信号，其输出信号也是标准的气信号。

电气阀门定位器：输入信号是标准电流或电压信号。

例如，4~20mA电流信号，其输出信号是标准的气信号。

智能阀门定位器2、按阀门定位器是否带CPU可分为：普通电气阀门定位器智能电气阀门定位器。

定位器的作用1.提高控制阀线性精度2.克服摩擦,提高动作速度3.克服大压差提高关闭阀门性能4.分程控制5.接受电信号6.改变正反作用,改变流量特性7实现总线控制二、电器转换器电气转换器是将0～10mA或4～20mA的直流信号转换成 20～100kPa气动信号。

电气转换器 + 气动定位器 = 电气阀门电位器三、阀位传送器阀位传送器与各类调节阀配套使用，用以将调节阀门的位移变化转换成相对应的气动模拟信号或电流信号，从而使操作人员在控制室就能了解现场情况，实际上，阀位传送器是调节阀行程输出的反馈装置，可以广泛应用于远距离操作及重要的自控回路中，监测调节阀的行程状况。

四、保位阀保位阀也叫气动锁止阀，是气动单元组合仪表辅助元件。

当气源系统发生故障时，保位阀能自动切断调节仪表与调节阀的通道，使调节阀的开度保证停在故障前的位置，使工艺过程正常运行。

气源故障消除后，又能自动恢复正常工作。

因此保卫阀可作为自动控制回路中的安全保护装置。

作用：当控制回路失气或失电时，可使用保位闪阀使阀保位在故障前位置。

气动调节阀的结构和原理气动调节阀是一种通过气压力驱动来改变阀门位置，从而调节介质流量或压力的阀门。

它采用气动执行器作为执行机构，通过接收来自控制系统的信号，将阀门的位置调整到所需位置，实现介质流量的调节。

气动调节阀在工业生产中被广泛应用，特别是在需要对介质进行精确控制的场合。

一、气动调节阀的结构气动调节阀的结构一般包括阀体、阀座、阀芯、执行器和附件等部件。

1.阀体：气动调节阀的阀体一般为铸钢、高强度合金钢或不锈钢材质，具有优良的耐压性和耐腐蚀性。

阀体内部一般有导流通道，用于引导介质流动，并设置有阀座和阀芯的安装位置。

2.阀座：阀座是控制介质流通的关键部件，它与阀芯配合形成关闭密封，阀座一般采用耐磨、耐腐蚀的材质，以保证阀门的长期使用寿命。

3.阀芯：阀芯是气动调节阀的主动部件，它负责调节介质的通断和流量。

阀芯的结构和形状会影响阀门的流体特性和流态特性，一般采用单阀芯或双阀芯结构。

4.执行器：执行器是气动调节阀的关键部件，它接收来自控制系统的信号，通过气动驱动将阀门的位置调整到所需位置。

执行器的类型有气动膜片执行器、气缸式执行器和液压执行器等。

5.附件：气动调节阀的附件包括位置传感器、手动操作装置、气动控制阀等，用于对阀门的位置、工作状态进行监测和控制。

二、气动调节阀的原理气动调节阀的工作原理基本上是通过控制气压信号来改变阀门位置，从而实现介质流量或压力的调节。

其工作过程主要包括定位、调节和反馈等步骤。

1.定位：当气动调节阀接收到来自控制系统的信号时，执行器通过气压信号驱动，将阀门的位置调整到所需位置，即定位到控制系统发来的指令位置。

2.调节：一旦阀门定位到指定位置后，气动调节阀就开始对介质进行调节，通过改变阀门的开度来调节介质的流量或压力。

这一过程是根据传感器检测到的介质参数信号，执行器实时调整阀门位置，使介质流量或压力保持在设定值范围内。

3.反馈：气动调节阀在工作过程中会不断接收来自传感器的反馈信号，执行器会根据传感器反馈的信息，实时调整阀门的位置，以确保介质流量或压力的稳定控制。

气动调节阀是石油，化工，电力，冶金等工业企业广泛使用的工业过程控制仪器之一。

化工生产中的调节阀在调节系统中必不可少。

它是工业自动化系统的重要组成部分。

以下内容带您全面了解气动控制阀的工作原理及作用方式。

工作原理以压缩空气为动力源，气缸为执行器，并借助电动阀门定位器，变矩器，电磁阀，保持阀等附件驱动阀门实现开关量或比例调节。

自动控制系统的控制信号用于完成管道介质的调整：流量，压力，温度和其他过程参数。

特点是控制简单，响应速度快，本质安全，无需采取额外的防爆措施。

气动调节阀工作原理（图）气动调节阀通常由气动执行器和调节阀的连接，安装和调试组成。

气动执行器可分为单作用和双作用。

单作用执行机构中有复位弹簧，而双作用执行机构中没有复位弹簧。

当阀失去原点或突然失效时，单作用执行器可以自动返回到初始设置的打开或关闭状态。

气动控制阀根据作用形式分为空气开启型和空气关闭型两种，即所谓的常开型和常闭型。

气动控制阀的气动开启或关闭通常是通过执行器的正反作用和阀的状态结构不同的组装方法。

作用方式空气打开型（常闭型）是指当膜头上的气压增加时，阀朝打开度增加的方向移动。

当达到输入气压的上限时，阀完全打开。

相反，当气压降低时，阀沿关闭方向移动，而当没有空气输入时，阀完全关闭。

Gu通常将空气打开控制阀称为故障关闭阀。

空气封闭型（常开型）的操作方向与空气开放型相反。

当气压升高时，阀门沿关闭方向移动；当气压降低或不存在时，阀门沿打开方向移动或直至完全打开。

Gu通常将气体关闭控制阀称为故障打开阀。

根据工艺生产的安全性来考虑选择开气和闭气。

切断气源后，调节阀在关闭或打开位置安全吗？例如，加热炉的燃烧控制，将调节阀安装在燃气管道上，并且根据炉的温度或炉出口处的加热材料的温度来控制燃料的供应。

此时，选择打开空气的阀门更安全，因为一旦停止供气，关闭阀门比完全打开阀门更合适。

如果空气供应中断并且燃油阀完全打开，则存在过热的危险。

另一个例子是由冷却水冷却的热交换装置。

气动调节阀的工作原理
气动调节阀是一种通过气源控制阀芯位置，从而改变介质流通
面积，实现流量、压力、温度等参数调节的控制阀。

其工作原理主
要包括气源供给、阀芯调节和介质流通三个方面。

首先，气动调节阀的工作原理之一是气源供给。

气动调节阀需
要通过气源供给来实现阀芯的位置调节。

通常情况下，气源通过气
管进入阀体内部，然后通过气压控制装置控制气源的压力和流量，
从而控制阀芯的运动。

气源供给是气动调节阀正常工作的基础，也
是实现阀芯位置调节的前提。

其次，气动调节阀的工作原理还包括阀芯调节。

阀芯是气动调
节阀的关键部件，通过阀芯的运动来改变介质的流通面积，从而实
现对介质流量、压力、温度等参数的调节。

当气源通过气压控制装
置控制阀芯的运动时，阀芯会随之移动，改变介质流通的通道面积，从而实现对介质参数的调节。

阀芯调节是气动调节阀实现控制功能
的核心。

最后，气动调节阀的工作原理还涉及介质流通。

介质流通是气
动调节阀实现参数调节的物理过程。

当气动调节阀处于工作状态时，
介质会通过阀体的流通通道，受到阀芯位置的影响，从而实现对介质流量、压力、温度等参数的调节。

介质流通是气动调节阀实现控制功能的具体表现。

综上所述，气动调节阀的工作原理主要包括气源供给、阀芯调节和介质流通三个方面。

通过气源的供给，控制阀芯的位置，从而实现对介质参数的调节。

气动调节阀在工业自动化控制系统中具有广泛的应用，是实现流程控制和参数调节的重要设备。

气动调节阀工作原理
气动调节阀是一种常用于工业自动化系统中的控制元件，它能够根据输入的电气信号控制流体介质的流量、压力或液位。

气动调节阀的工作原理如下：
1. 气动执行机构：气动调节阀的核心部分是气动执行机构，它包括活塞、气动膜片和弹簧等部件。

当输入的电气信号改变时，气动执行机构会相应地调整阀门的开度。

2. 气源：气动调节阀需要通过气源提供压缩空气来驱动气动执行机构。

通常，气源会通过管道连接到气动调节阀的入口。

3. 压缩空气的作用：当气源通过入口进入气动执行机构时，压缩空气会使气动膜片受到压力从而产生力量，这个力量会使活塞运动。

同时，弹簧也起到了平衡力的作用，使活塞保持在一定位置。

4. 出口压力调节：根据输入的电气信号，调节阀会调整阀门的开度，从而改变流体介质通过阀门的流量。

当阀门开度增大时，流量也会增大；反之，阀门开度减小时，流量也会减小。

通过这种方式，调节阀能够根据需要控制流体介质的压力。

综上所述，气动调节阀的工作原理是通过气源提供压缩空气驱动气动执行机构，根据输入的电气信号调整阀门的开度来控制流体介质的流量、压力或液位。

气动阀门定位器是气动调节阀的重要附件和配件之一。

起阀门定位作用。

气动阀门定位器接收来自控制器或控制系统中4～20mA等弱电信号，并向气动执行机构输送空气信号来控制阀门位置的装置。

其与气动调节阀配套使用，构成闭环控制回路。

把控制系统给出的直流电流信号转换成驱动调节阀的气信号，控制调节阀的动作。

同时根据调节阀的开度进行反馈，使阀门位置能够按系统输出的控制信号进行正确定位。

气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。

如图上图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。

此时，一定的信号压力就与一定的阀门位置相对应。

以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。

所谓正作用定位器，就是信号压力增加，输出压力亦增加；所谓反作用定位器，就是信号压力增加，输出压力则减少。

一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。

阀门定位器的工作原理：阀门定位器是控制阀的主要附件。

它将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。

因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。

该控制系统的操纵变量是阀门定位器去执行机构的输出信号。

气动阀门定位器是按力矩平衡原理工作的，当通入波纹管2的信号压力P1增加时，使主杠杆3绕支点转动，使喷嘴挡板9靠近喷嘴，喷嘴背压经单向放大器8放大后，通入到执行机构薄膜室的压力增加，使阀杆向下移动。

排水箱清洗方案例在日常生活中，很多家庭中都使用到了排水箱，而排水箱只有在被清洗后才能正常运转。

不过，清洗排水箱却是一项非常繁琐的任务。

本文将介绍几种不同的排水箱清洗方案，确保您的排水箱能保持清洁卫生。

方案一：家庭清洗对于较小的排水箱来说，可以尝试家庭清洗的方法。

首先，将管道打开，并排空箱内的水。

然后，使用专用的排水箱清洗剂或者薰衣草、白醋等化学清洁剂来清洗箱内的污垢和杂质。

使用清洁剂时，需要按照说明书上的比例与水混合后再进行清洗。

在等待清洁剂发挥作用后，使用水清洗干净，然后将管道重新安装。

方案二：专业人员清洗对于较大的排水箱来说，需要寻求专业人员的帮助。

专业人员通常会使用高压水枪以及吸尘车等设备来清洗排水箱。

使用高压水枪可以将箱内污垢和杂质彻底清除，而吸尘车则可以将清洗过后的垃圾和污水安全的清理掉。

在找专业人员时，一定要选择规范、具备相关证书的公司，以确保清洗过程安全卫生。

方案三：定期维护在日常使用过程中，需要定期维护排水箱。

可以将餐具、饮食用具等物品丢进垃圾桶中而不是排水口。

同时，定期清理水龙头和排水口的积垢，防止其进入排水管道内部。

还可以定期清理排水管道并安装筛网，防止积聚的灰尘、沙子等物品进入排水箱内。

这些措施能够在很大程度上减轻家庭排水箱的清洗工作，同时保持较好的清洁卫生状态。

结论排水箱虽然没有什么亮点，但是它却是保持家居环境整洁、舒适的关键部分。

根据家庭需求和个人口味，可以选择适合自己的排水箱清洗方案。

在使用前，请注意仔细阅读说明书，并按照正确的方式操作，以确保万无一失。
