脉冲回波的原理

诊断超声成像§6.1 概述现代医学影像设备可分为两大类，即医学影像诊断设备和医学影像治疗设备。

医学影像诊断设备主要有几种类型：①X线成像；②磁共振成像（MRI）（电磁波）；③超声成像（超声波）；④核医学成像（γ射线）；⑤热成像；⑥光学成像（医用内窥镜成像）。

超声成像设备分为利用超声回波的超声诊断仪和利用超声透射的超声计算机体层两大类。

目前医学领域使用的诊断超声回波设备主要包括A（幅度显示）型、B（亮度显示）型、M（运动显示）型和多普勒超声诊断仪。

A、B型仪器主要给出探查区域内有关解剖结构和组织特性的信息；而M超反映体内运动界面的动态变化；多普勒超声仪器反映血液流动的动态变化，可实现各种血流参量的测量，是近年来广泛应用的又一种超声技术。

A超是最早的超声诊断仪器。

而B型仪器是目前最普遍使用的诊断设备，它常与A、M型和多普勒系统复合，并带有心音、心电等生理信息测量和显示功能。

因而，B型仪器也是目前最昂贵的超声诊断仪器之一。

A型显示的是反射界面深度与反射回波振幅，故A型又称幅度调制型。

B型显示是用亮度调制来显示回波脉冲幅度，反射强，光点亮，反射弱，光点暗。

M型是一种运动显示方式。

M型同样以亮度的强弱来表示回声信号强弱，但将声束路径上不同深度的回波幅度亮度调制图形沿横轴慢慢展开。

这样，对于一稳定的界面，回声显示为一直线；但对于一运动界面，回声显示为曲线，曲线表示了界面运动轨迹。

M型常用于心脏运动的探查，故又称脉冲回波超声心动图仪。

§6.2 超声脉冲回声技术超声脉冲回声技术是目前医学超声诊断仪中广泛应用的技术，已形成了A超、M超、B超三大类诊断仪。

它利用脉冲发射原理，检测生物组织器官声学界面的反射特性。

20世纪30年代中期这一原理的应用已取代了透射法超声诊断。

20世纪50年代中期利用此原理的A型超声诊断仪获得了推广应用，同时发展了M型超声心动仪的诊断原理。

20世纪60年代中期以此原理发展了B型超声成像技术，新兴的B 型超声显像诊断仪带动了超声诊断技术的蓬勃发展。

2超声医学成像技术的发展历史超声显像是50年代后期发展起来的一种新型非创伤性诊断的临床医学新技术。

它是研究和运用超声波的物理特性、成像原理以及人体组织器官的解剖、生理、病理特征和临床医学基础知识，以观察人体组织、器官形态和功能变化的声像表现，然后分析归纳，探讨疾病的发生发展规律，从而达到诊断与治疗疾病的目的。

早在1942年奥地利K. T Dussik使用A型超声装置来穿透性探测颅脑，并于1949年成功地获得了头部(包括脑室)的超声图象11110 1951年Wild和Reid首先应用A型超声对人体检测并报道了了乳腺癌的回声图象[l2】。

1954年Donald应用超声波作妇产科检查，随后开始用于腹部器官的超声检查。

1965年Lallagen首先应用Doppler法检测胎心及某些血管疾病。

1973年荷兰Bon首先报道实时超声显像仪，它是最早真正用于检查诊断心脏病的切面实时超声显像仪[}31a 70年代脉冲多普勒与二维超声结合成双功能超声显像，能选择性获得取样部位的血流频谱。

快速傅立叶变换技术的应用，使得超声成像可以取得某些以前只有用侵入性方法才能获得的血流动力学数据。

80年代以来，超声诊断技术不断发展，应用数字扫描转换成像技术，图象的清晰度和分辨率进一步提高。

脉冲与连续频谱多普勒联合应用，近一步提高了诊断的准确性。

80年代彩色多普勒新技术的兴起，能实时地获取异常血流的直观图象，不仅在诊断心脏瓣膜疾病与先天性心脏疾病方面显示了独特的优越性，而且可以用于检测大血管、周围血管与脏器血管的病理改变，在临床上具有重要的意义。

1992年McDicken 等人率先提出多普勒组织成像技术，随后此技术被广泛应用于临床分析心肌活动的功能，为临床心脏疾病的诊断与治疗提供了一种安全简便、无创的检测手段[(81。

自60年代开始萌芽的三维超声技术在90年代开始成熟，出现了一些商业系统，并逐步用于临床，在很多应用领域表现出了优于传统二维超声的特性。

西安高学考试复习题及参考答案机器人学导论一、名词解释题：1.自由度：2.机器人工作载荷：3.柔性手：4.制动器失效抱闸：5.机器人运动学：6.机器人动力学：7.虚功原理：8.PWM驱动：9.电机无自转：10.直流伺服电机的调节特性：11.直流伺服电机的调速精度：12.PID控制：13.压电元件：14.图像锐化：15.隶属函数：16.BP网络：17.脱机编程：18.AUV：二、简答题：1.机器人学主要包含哪些研究内容？2.机器人常用的机身和臂部的配置型式有哪些？3.拉格朗日运动方程式的一般表示形式与各变量含义？4.机器人控制系统的基本单元有哪些？5.直流电机的额定值有哪些？6.常见的机器人外部传感器有哪些？7.简述脉冲回波式超声波传感器的工作原理。

8.机器人视觉的硬件系统由哪些部分组成？9.为什么要做图像的预处理？机器视觉常用的预处理步骤有哪些？10.请简述模糊控制器的组成及各组成部分的用途。

11.从描述操作命令的角度看，机器人编程语言可分为哪几类？12.仿人机器人的关键技术有哪些？三、论述题：1.试论述机器人技术的发展趋势。

2.试论述精度、重复精度与分辨率之间的关系。

3.试论述轮式行走机构和足式行走机构的特点和各自适用的场合。

4.试论述机器人静力学、动力学、运动学的关系。

5.机器人单关节伺服控制中，位置反馈增益和速度反馈增益是如何确定的？6.试论述工业机器人的应用准则。

四、计算题：（需写出计算步骤，无计算步骤不能得分）：1.已知点u的坐标为[7,3,2]T，对点u依次进行如下的变换：（1）绕z轴旋转90°得到点v；（2）绕y轴旋转90°得到点w；（3）沿x轴平移4个单位，再沿y轴平移-3个单位，最后沿z轴平移7个单位得到点t。

求u, v, w, t各点的齐次坐标。

2.如图所示为具有三个旋转关节的3R 机械手，求末端机械手在基坐标系{x 0,y 0}下的运动学方程。

3.如图所示为平面内的两旋转关节机械手，已知机器人末端的坐标值{x ,y }，试求其关节旋转变量θ1和θ2.P4.如图所示两自由度机械手在如图位置时（θ1= 0 , θ2=π/2），生成手爪力 F A = [ f x 0 ]T 或F B = [ 0 f y ]T 。

脉冲多普勒、连续多普勒工作原理、特
点、应用
脉冲多普勒和连续多普勒的工作原理、特点和应用如下：
1. 脉冲多普勒雷达：
工作原理：发射脉冲信号，对目标进行照射并接收回波信号，通过测量回波信号与发射信号的时间差，计算出目标的距离和速度信息。

特点：测速精度高，抗干扰能力强，能同时跟踪多个目标。

应用：主要用于气象预报、军事侦察、交通管制等领域。

2. 连续多普勒雷达：
工作原理：通过发射和接收连续波信号，对目标进行照射并接收回波信号，通过对回波信号进行处理，测量出目标的距离和速度信息。

特点：结构简单，价格低廉，可用来观测心壁、瓣膜、胎体的运动状态。

但存在测量局限性，如不能判断物体的运动方向，不能探测血流状态。

应用：主要用于胎儿的检测，目前除用以胎儿的检测外，已很少在临床上使用。

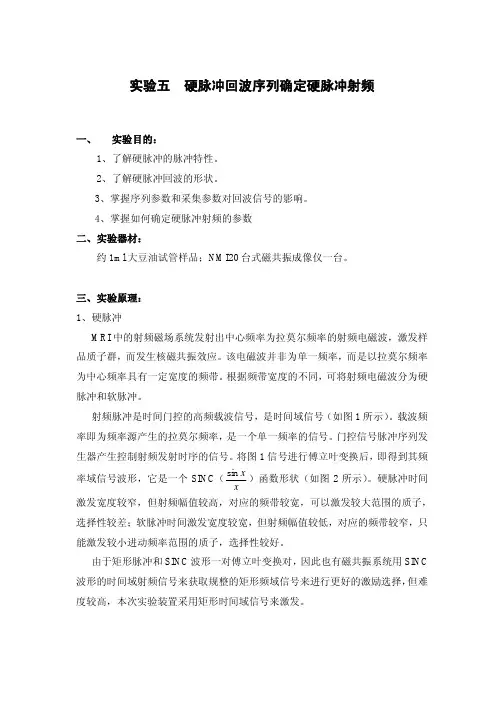

实验五硬脉冲回波序列确定硬脉冲射频一、实验目的：1、了解硬脉冲的脉冲特性。
