2014中考物理压轴计算题家用电器

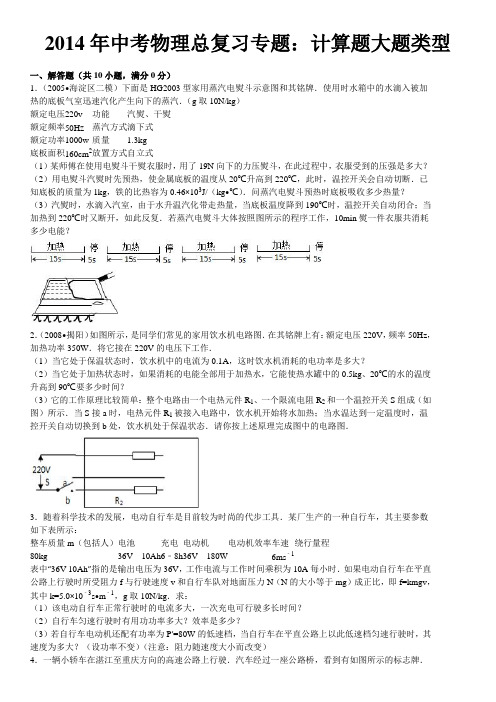

2014年中考物理总复习专题：计算题大题类型2014年中考物理总复习专题：计算题大题类型参考答案与试题解析一、解答题（共10小题，满分0分）1．（2005•海淀区二模）下面是HG2003型家用蒸汽电熨斗示意图和其铭牌．使用时水箱中的水滴入被加热的底板10N/kg）（1）某师傅在使用电熨斗干熨衣服时，用了19N向下的力压熨斗，在此过程中，衣服受到的压强是多大？（2）用电熨斗汽熨时先预热，使金属底板的温度从20℃升高到220℃，此时，温控开关会自动切断．已知底板的质量为1kg，铁的比热容为0.46×103J/（kg•℃）．问蒸汽电熨斗预热时底板吸收多少热量？（3）汽熨时，水滴入汽室，由于水升温汽化带走热量，当底板温度降到190℃时，温控开关自动闭合；当加热到220℃时又断开，如此反复．若蒸汽电熨斗大体按照图所示的程序工作，10min熨一件衣服共消耗多少电能？计算即可；=t=2．（2008•揭阳）如图所示，是同学们常见的家用饮水机电路图．在其铭牌上有：额定电压220V，频率50Hz，加热功率350W．将它接在220V的电压下工作．（1）当它处于保温状态时，饮水机中的电流为0.1A，这时饮水机消耗的电功率是多大？（2）当它处于加热状态时，如果消耗的电能全部用于加热水，它能使热水罐中的0.5kg、20℃的水的温度升高到90℃要多少时间？（3）它的工作原理比较简单：整个电路由一个电热元件R1、一个限流电阻R2和一个温控开关S组成（如图）所示．当S接a时，电热元件R1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b处，饮水机处于保温状态．请你按上述原理完成图中的电路图．t=得：电阻越小时，发热越多，故发热时应只让3．随着科学技术的发展，电动自行车是目前较为时尚的代步工具．某厂生产的一种自行车，其主要参数如下表所如果电动自行车在平直公路上行驶时所受阻力f与行驶速度v和自行车队对地面压力N（N的大小等于mg）成正比，即f=kmgv，其中k=5.0×10﹣3s•m ﹣1，g取10N/kg．求：（1）该电动自行车正常行驶时的电流多大，一次充电可行驶多长时间？（2）自行车匀速行驶时有用功功率多大？效率是多少？（3）若自行车电动机还配有功率为P′=80W的低速档，当自行车在平直公路上以此低速档匀速行驶时，其速度为多大？（设功率不变）（注意：阻力随速度大小而改变）t==5At===2h=80%=m/s4．一辆小轿车在湛江至重庆方向的高速公路上行驶．汽车经过一座公路桥，看到有如图所示的标志牌．（1）若此时汽车的速度为40m/s，并仍将以此速度向前开，这辆汽车是否违反了交通法规？为什么？（2）如果此汽车以110km/h的速度匀速直线行驶，到达公路桥还要多少时间？（3）设这段路是平直公路，在这段路上，该汽车受到的平均阻力位2×103N，则它的功率为多少？t=t==×m/s=61111.1W5．在同学们参加升学考试所居住的宾馆里，在卫生间会安装一种CDR﹣30B型贮水式电热水器．热水器的铭牌如20℃加热到80℃，需要供给多少热量？（2）要共给这些热量，电热水器要工作多少分钟？（不计热量损失）=（1）蓄满水时大坝底部受到水的压强多大？（2）每小时水流对水轮机所做的最大功为多大？（3）若利用水流发电的效率为40%，发电机所能达到的最大功率是多大？=×=7．下表所列数据是解放牌CA141型载货汽车在启动后的3.5s时间内，行使路程与行驶时间的对应关系．依据表格（2）求汽车在行驶过程中的最大速度．（3）若该汽车受到的阻力为4.95×103N，求该汽车在2.5s～3s时间内汽车的功率．===20m/s=8．（2014•历城区一模）太阳能热水器是利用太阳能来加热水的一种装置，小新同学家有一台太阳能热水器安装在（1）把这些水从地面输送到屋顶的热水器中，需要对水做多少功？（2）这些水要从太阳那里吸收多少热量？（3）下雨时，改用热水器中的电辅助设备加热，若不计热损失，加热这些水需多长时间？[g=10N/kg，c水=4.2×103J/（kg•℃）]．求加热时间．，=9．为了解决老师们在办公时的饮水问题，学校新进了一批台式温热饮水机，其铭牌如下表所示．如图是饮水机的简化电路图，S是用感温材料制成的温控开关，R1是电阻，R2是供加热用的电阻丝．请计算：（1）再加热状态下，饮水机正常工作时电路中的电流是多大？（2）正常工作时，该饮水机将热水罐中0.6kg、18℃的水加热到93℃，用时6min．则该饮水机的加热状态时热效率为多少？（3）如果要使饮水机在保温状态时的功率是加热状态时的一半，则R1与R2的比值应是多少？=2.5A=；==．倍．现在某人满载时以最大车速行驶1h，克服摩擦力做得功是多少？（2）1h内此车所消耗的电能是多少？（3）此电动车的效率是多少？（4）如果用汽油驱动它，效率为40%，需要多少汽油？（汽油热值：4.6×107J/kg）= ==。

2014年中考物理电学压轴题2014年中考物理试题电学压轴题之最值问题训练(一)1、如图17所示，L 上标有“6 V 3 W ”字样，电流表量程为0~0.6 A ，电压表量程为0~15 V ，变阻器R 的最大电阻为100 Ω。

只闭合S 1，滑片置于a 点时，变阻器连入电路中的电阻为R a ，电流表示数为I a 。

只闭合S 2，移动滑片，变阻器两端电压与其连入电路的电阻关系如图18所示 ；当滑片置于b 点时，电压表示数U b = 8 V ，电流表示数为I b 。

已知R a ∶R 0 = 12∶5，I a ∶I b = 3∶5。

（灯丝电阻不随温度变化）求：（1）小灯泡的电阻；（2）定值电阻R 0和电源电压； （3）在电表的示数不超过量程，灯泡两端的电压不超过额定 值的情况下，只闭合S 1时，变阻器连入电路的最小电阻为多少；只闭合S 2时，电路消耗的最小功率为多少。

RR 0S 1S 2PV A图U R /R/U U ma图2、生活中大多数电热器都有多个档位，学习了电功率知识后，小锐同学利用电压为6V的电源，两个阻值不同的定值电阻，设计了如图15所示的电路来探究电热器多档位的问题。

已知R1=10Ω，R2=30Ω，请计算: （1）S1、S2断开，S3闭合时，电路中的电流是多少?（2）S1断开，S2、S3闭合时，通电5min电路消耗的电能是多少?（3）该电路的最大功率和最小功率之比是多少?路中的电阻最大 由于0U U RR U -=最大最大最大，则变阻器接入电路的最大电阻R最大= 100 Ω电路消耗的最小功率：()22018V 2.7W 20100U PR R ===+Ω+Ω最小最大2题解析1）当只闭合S 3时，R 1和R 2串联在电路中 R 串＝R 1+R 2＝10Ω+30Ω＝40ΩA V R U I 15.0406＝＝串Ω=（2）当只断开S 1时，只有R 2接入电路中()J s V t R U W 360300306222=⨯Ω=＝（3）当R 1和R 2并联在电路中时，电路的总功率最大430301030102121ΩΩ+ΩΩ⨯Ω+＝＝＝并R R R R R并R U P 2max =当R 1和R 2串联在电路中时，电路的总功率最小串R U P 2min=3163044022min max ＝＝串并Ω⨯Ω⨯=U R R U P P2014年中考物理试题电学压轴题之最值问题训练(二)3、如图15所示，电源电压为6V ，滑动变阻器R 1标有“10Ω 2A”的字样，当滑动变阻器滑片P 在最右端时，闭合开关S ，电流表○A1的0.5A 。

人教版2014初中物理中考真题（含答案）第29套一、选择题（本题共12小题，每小题2分，共24分。

每小题给出的四个选项中只有一个选项正确）1．下列家用电器中，正常工作一小时耗电接近1. 2kW．h的是A．空调B．电冰箱C．电视机D．台灯2．妈妈用电动自行车送小明上学．途中妈妈提醒小明“坐好，别动！”这个“别动”的参照物是A电动自行车上的座位B．路旁的树木C．迎面走来的行人D从身旁超越的汽车3．如图所示的四种情景中，属于光的反射的是A．透过树林的阳光B．倒映在瘦西湖中的五亭桥C．手影D．监控设备拍照第3题图4．以下是一些工具与对应的工作原理：①测力计弹性形变与外力的关系；②重垂线——重力的方向垂直向下；③液体温度计一一测温液体的热胀冷缩；④验钞机一荧光物质在红外线的照射下能够发光。

其中正确的一组是A．①②B．②③C．③④D．①③5．如图所示，在光屏上恰能看到清晰的像。

则像的性质是A．倒立缩小的实像B．正立放大的虚像C．倒立放大的实像D正立缩小的虚像第5题图6．如图所示的四个实例中，目的是为了增大摩擦的是A．行李箱安装滚动的轮子B．轮胎上制有花纹C．车轴加润滑油D．磁悬浮列车悬浮行驶第6题图7．下列对物质世界的认识正确的是A．太阳是宇宙的中心B．香气扑鼻可以作为分子运动的证据C．原子是不可再分的最小粒子D．用摩擦的方法可以创造电荷8．下列有关能量转化的说法错误的是A．核电站发电——核能转化为电能B．电饭锅烧饭——电能转化为内能C．热机工作——机械能转化为内能D．太阳能电池一一太阳能转化为电能9．如图所示，起瓶器开启瓶盖时，可看作是A．以B为支点的费力杠杆B．以B为支点的省力杠杆C．以A为支点的费力杠杆D．以A为支点的省力杠杆10．关于足球受力与运动的关系，下列说法正确的是A．足球只有受力才能运动B．足球受平衡力，一定处于静止状态C．足球的运动状态改变，不一定受力第9题图D．足球踢出后继续运动，是由于足球具有惯性11. 2010年诺贝尔物理学奖授予两位研究石墨烯材料的教授．石墨烯是一种神奇的物质，是人类至今发现的厚度最薄、强度最高的材料．针对这一发现同学们提出了以下几个问题，你认为较有价值且可探究的问题是A．“石墨烯为什么很薄？”B。

2014年广东省中考物理复习专题检测题专题五计算题3班别：姓名：学号：分数：第3课时热学、电热和电力综合计算题一、热量计算1．某浴池用的是地下温泉水，浴池中水的体积是40 m3，初温是85 ℃，当温度降到45 ℃时可供洗浴使用．温泉水的密度约为1.0×103 kg/m3，温泉水的比热容约为4.2×103 J/(kg·℃)，煤的热值是3.0×107 J/kg.求：(1)浴池中温泉水的质量是多少？(2)当浴池中的温泉水从85 ℃降到45 ℃时，放出的热量是多少？(3)温泉水放出的这些热量相当于完全燃烧多少kg的煤？2．太阳能热水器是一种常见的利用太阳能的装置．某品牌太阳能热水器，在晴天能接收到的太阳能平均辐射强度(用R表示)为R＝300 J/(m2·s)，它表示每平方米面积上一秒内接收到的太阳能为300 J．该太阳能热水器集热管接收阳光照射时的有效面积是2 m2，贮水箱中盛有0.1 m3的水．求：(1)贮水箱中水的质量?(2)若在阳光下照射70 min，所接收到的太阳能全部用来加热水，贮水箱中的水温可升高多少度?[ρ水＝1.0×103 kg/m3，c水＝4.2×103J/(kg·℃)]二、热机效率3．某快艇使用的汽油热值约为4.6×107 J/kg，密度约为0.7×103 kg/m3，油箱容积50 L，它在水中匀速航行时所受的阻力f＝1 400 N，试求：(1)如果把油箱装满，则汽油的质量是多少？(2)若快艇匀速行驶46 km，则牵引力所做的功是多少？(3)若快艇匀速行驶46 km耗油8 L，则发动机的效率为多少？三、电力综合4．如图X5－3－1所示，是一直流电动机提升重物的装置．已知重物质量m＝50 kg，电源电压U＝110 V保持不变，电动机线圈的电阻R＝4 Ω，不计各处摩擦，当电动机以某一速度匀速向上提升重物时，电路中的电流I＝5 A．(g＝10 N/kg)求：(1)电源的输出功率?(2)电动机线圈电阻R的发热功率?(3)试从能量转化和守恒的角度，求重物上升的速度大小?图X5－3－1 5．使用太阳能汽车是开发新能源的途径之一．有一款太阳能汽车如图X5－3－2所示，太阳光照射到该车电池板上的总功率为8×103W时，电池产生的电压是120 V，该电压对车上电动机提供的电流是10 A．问：(1)此时电动机每分钟消耗的电能是多少J？(2)太阳能汽车将太阳能转化为电能的效率多大？(3)使用太阳能有许多优点，但也有不足之处．请你写出使用太阳能的优点和不足之处，各写一点．图X5－3－2四、电热综合6．阳江市汇立电器厂生产某型号不锈钢电水壶如图X5－3－3所示，它的铭牌信息如下表所示．电水壶装满初温为20 ℃的水，在额定电压下将水烧至100 ℃用了7 min.[水的比热容c水＝4.2×103 J/(kg·℃)]求：(1)电水壶正常工作时的电流多大？(结果保留两位小数)(2)水吸收的热量是多少？(3)电水壶在烧水过程中的能量转化效率是多少？7.小明学习了电功率的知识后，想利用家里的电能表(如图X5－3－4所示)和手表，测出一些家用电器的有关数据．(1)当家里只有一台电冰箱在正常工作时，他测出电能表1min转了3圈，求电冰箱在这段时间消耗的电能是多少J？(2)当电冰箱和电热水壶同时工作时，他测出电能表1mih转33圈，求此时电热水壶的电功率是多少W？(3)如果用此电热水壶把1 kg的水由20 ℃加热至沸腾需要的时间是多少s？[不考虑热量的损失，气压为一个标准大气压，水的比热容为4.2×103 J/(kg·℃)]图X5－3－4第3课时 热学、电热和电力综合计算题1．解：(1)水的质量m ＝ρV ＝1.0×103 kg/m 3×40 m 3＝4×104 kg.(2)放出的热量Q 水放＝cm (t 1 －t 2)＝4.2×103×4×104×(85－45) J＝6.72×109 J.(3)煤放出的热量Q 放＝Q 水放＝6.72×109 J燃烧煤的质量m ＝Q 放q ＝6.72×109 J 3.0×107 J/kg＝224 kg. 2．解：(1)水的质量m ＝ρV ＝1.0×103 kg/m 3×0.1 m 3＝100 kg.(2)接收到的太阳能Q ＝RSt ＝300×2×70×60 J ＝2.52×106 J水温升高Δt ＝Q cm ＝ 2.52×106 J 4.2×103 J/(kg·℃)×100 kg＝6 ℃. 3．解：(1)汽油的质量m ＝ρV ＝0.7×103 kg/m 3×0.05 m 3＝35 kg.(2)牵引力所做的功W ＝Fs ＝fs ＝1 400 N ×4.6×104 m ＝6.44×107 J.(3)消耗汽油质量m 1＝ρV 1＝0.7×103 kg/m 3×0.008 m 3＝5.6 kg汽油放出热量Q 放＝m 1q ＝5.6 kg ×4.6×107 J/kg ＝2.576×108 J发动机的效率η＝W Q 放＝6.44×107 J 2.576×108 J＝25%. 4．解：(1)电源的输出功率P 输出＝UI ＝110 V ×5 A ＝550 W.(2)电动机线圈电阻R 的发热功率P 热＝I 2R ＝5 A ×5 A ×4 Ω＝100 W.(3)根据能量守恒，可知电动机对重物做功的功率为P 有用＝P 输出－P 热＝550 W －100 W ＝450 W匀速向上提升重物时，拉力为F ＝G ＝mg ＝50 kg ×10 N/kg ＝500 N由P ＝F v 可得v ＝P F ＝450 W 500 N＝0.9 m/s. 5．解：(1)1分钟消耗的电能W 电＝UIt ＝120 V ×10 A ×60 s ＝7.2×104 J.(2)1分钟接收的太阳能W 太阳＝Pt ＝8×103 W ×60 s ＝4.8×105 J.太阳能汽车将太阳能转化为电能的效率η＝W 电W 太阳＝7.2×104 J 4.8×105 J×100%＝15%. (3)优点：清洁无污染；取之不尽，用之不竭；不受地域限制等．缺点：能量密度小；装置占用面积大；成本高；效率低；获取能量受四季、昼夜、阴晴条件限制等.6．解：(1)I ＝P U ＝2 000 W 220 V＝9.09 A. (2)水的质量m ＝ρV ＝1.0×103 kg/m 3×2×10－3 m 3＝2 kg水吸收的热量Q ＝cm (t －t 0)＝4.2×103×2×(100－20) J ＝6.72×105 J.(3)电水壶消耗的电能W ＝Pt ＝2 000 W ×7×60 s ＝8.4×105 J能量转化效率η＝Q W ×100%＝6.72×105 J 8.4×105 J×100%＝80%. 7．解：(1)电冰箱消耗电能为W 冰＝3 r ×1 kW·h 1 500 r＝0.002 kW·h＝7.2×103 J.(2)共消耗电能为W ＝33 r ×1 kW·h 1 500 r＝0.022 kW·h ＝7.92×104 J 电热水壶消耗电能为W 热＝W －W 冰＝7.92×104 J －7.2×103 J ＝7.2×104 J t ＝1 min ＝60 s电热水壶的电功率为：P ＝W 热t ＝7.2×104 J 60 s＝1 200 W. (3)水吸收热量为Q 吸＝cm (t －t 0)＝4.2×103×1×(100－20) J ＝3.36×105 J 消耗的电能为W 1＝Q 吸＝3.36×105 J时间为t ＝W 1P ＝3.36×105 J 1 200 W＝280 s.。

1．在图（a）所示的电路中，电源电压为6伏且保持不变．电阻R1的阻值为30欧．闭合电键S，电流表的示数如图（b）所示．①求通过电阻R1的电流；②求电阻R2的阻值；③若一段时间内电流对电阻R l做的功为30焦，求这段时间内电流对电阻R2做的功W2．5．如图所示，体重为600N的小明利用滑轮组匀速提升重物时，他使用的最省力的绕绳方式，绕在滑轮组上的绳子（图中未画出）能承受的最大拉力为1000N，动滑轮总重300N，连接重物与动滑轮挂钩的绳子能承受的最大拉力为3000N．不计绳重、轮与轴的摩擦及水的阻力，g取10N/kg．求：（1）小明用此滑轮组匀速地将物体全部提出水面，则物体的最大物重不能超过多少？（2）小明用此滑轮组匀速提升一个高为2m，底面积为0.05m2的圆柱体A，若此过程中A始终不露出水面，则A的密度不能超过多少？（3）现有一个与圆柱体A形状完全相同的圆柱体B，其下表面距水面10m．小明用300N的拉力将其以0.1m/s的速度匀速提升了5m．在此过程中，拉力的功率和滑轮组的机械效率各是多少？6．如图所示，灯L上标有“6V3W”字样（不考虑温度对灯泡电阻的影响），电阻R1=20Ω．求：（1）灯泡的电阻；（2）当开关S1闭合，S2、S3都断开时，灯L正常发光，电源电压；（3）开关S1、S2、S3都闭合，且滑片P在b端时，电流表的示数为2.4A，滑动变阻器R2的最大阻值；（4）当开关S1断开，S2、S3都闭合，且滑片P在a、b间中点时，在1min内滑动变阻器产生的热量．请回答下列问题：（1）开关处于位置2时，它放出的是热水还是温水？请求出电热丝R1的阻值．（2）如果进水口的水温是14℃，水龙头1min流出1kg的水，放出热水的水温能达到50℃，此时该水龙头的电热效率是多少？[水的比热容为4.2×103J/（kg•℃）]．20．如图所示是某帆船运动爱好者使用的一款帆船，帆船由船体、帆杆、面积为8m2的三角帆和带有万向节的桅杆组成，质量为20kg，依靠风力在海面上行驶．下表是不同风速下，风能强度值．。

热点考点11－“家用电器型”电学压轴题专题突破考点分析此专题主要是对家庭中常用的各种用电器进行考查，主要考查的是各种家电的实际工作功率或实际电压，放热情况，及效率问题，解答此种题型应注意用电器的串，并联情况，并根据公式正确判定各种工作状态，能正确运用公式，求解相关的物理量。

考点突破（1）有电路图的家电型计算题应注意观察电路，注意电路中电阻或电热丝的短路情况。

且注意选择合适的公式代入计算。

⑵对于电热类家电如：电饭煲，电热水壶，饮水机等发热家电应注意电阻丝或发热电阻的串、并联情况的变化对电热器的功率的影响，即应注意“高”、“低”，“中”不同的档位时电路中的电流，电压的分配，及电阻的发热功率情况。

另外应注意保温与正常发热情况下电路中不同的连结方式。

一般来说电路中串联的电阻越多，电路中电流越小，此时的总功率越小通常此时为保温状态，而并联时或串联电路中连入电阻越少时，电路中总电流越大，此时电路中的总功率越大，此时通常为加热状态。

注：对于多挡位电热器，判断电热器的挡位时，应根据P=U2/R，电源电压通常为220V，当多个电热丝串联时，电路中电阻最大，此时电路的总功率最小，此时通常为“低温挡”，或处于电热器的“保温状态”；当多个电热丝并联时，电路中的总电阻最小，电路中的总功率最大，所以此时通常电路为“高温挡”工作状态或处于“加热状态”，当只有一个电阻丝工作时，电路中的总功率即不是最大值也不是最小值，此时通常为“中温挡”工作状态。

⑶当需要计算发热类家电的工作效率时，应注意正确计算出水需要吸收的热量及消耗的电能然后再相比即为工作效率。

⑷对于做功类家电如，电动自行车，洗衣机等应注意电流做功及消耗的电能的计算必须首先选择正确的公式及单位的通一，且在求电动机的效率时要正确确定W有及W额一般来说消耗的电能总量为W总。

（5）力、热、电综合计算题的关键问题在于能量之间存在转化，在能量转化的过程中，必然涉及转化效率，因此力、热、电综合的核心问题实质就是效率问题。

2014中考物理压轴解题分类一、有关电压与电阻的中考物理压轴题多档位电热器是家庭中常见的一种用电器，以此为素材的压轴题在近年来全国各省市中考物理试卷中经常出现，这类考题的共同点是，都涉及到了通过开关的通断改变电路的连接方式，重点考查了同学们的识图能力和灵活应用电功率公式解决实际问题的能力．分析这类考题的解答思路，是解决问题的关键 例一、武汉市某小学的学生发明的电热课椅获得了国家专利．有一种电热课椅主要由坐垫和脚踏组成，它的电路示意图如图．坐垫内的电热丝R 1、R 2的阻值分别为260Ω、150Ω，脚踏内的电热丝R 3的阻值为400Ω．闭合开关S 1，调节开关S 2，可以使脚踏分别处于“低温档”、“中温档”、“高温档”（不考虑温度的变化对电阻的影响）（1）该电热课椅消耗的最大功率是多少瓦？（2）当脚踏处于中温档时，电热课椅在10秒内产生的热量是多少焦？练习1、某保温电热水壶电路如图，S 是温控开关，R 1为加热器．当开关S 接到a 时，电热水壶处于加热状态，此时通过电热水壶的电流是5A ；当水烧开时，开关S 自动切换到b ，电热水壶处于保温状态，此时电热水壶的电功率为165W ．（不考虑温度对电阻阻值的影响），求：（1）加热电阻R 1的阻值是多大？（2）在保温状态下，通过电阻R 2的电流是多少？练习2、某市努力调整农业产业结构，增加农民收入，农村家庭电气化普及程度越来越高．小芳家里的某品牌电烤箱铭牌及其内部简化电路如图所示，R 1和R 2均为电热丝．求：（1）若某种食物需要用该电烤箱高温档烘烤1000s ，则该电烤箱消耗的电能是多少？ （2）电路中R 1的阻值是多少？（3）该电烤箱在低温档正常工作时，电路中的电流和R 1的功率分别是多少？二、有关电压与电功率的中考物理压轴题电能表是中考试卷中的老面孔，多出现在计算类填空题中，但是近年来也出现在压轴题中，这些与电能表有关的考题的共同特点是都需要利用表盘上的信息，计算用电器消耗的电能、实际功率等相关物理量××牌电烤箱 额定电压220V 额定功率高温档1100W低温档440W 电源频率 50Hz例二、某同学家的电子式电能表上个月月初、月末的表盘如图所示．表盘上“1600imp/kw•h”表示每用电1kw•h 指示灯闪烁1600次．根据表盘上的信息，回答下列问题： （1）该同学家上个月共用电多少kw•h ？（2）该同学家同时使用的用电器总功率不得超过多少？（3）若只让一个标有“220V ，484W”的电热器工作3min ，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）练习3、小明家电能表表盘如图所示，表格中列出了他家主要用电器的相关参数．请根据图表信息解答下列问题：（1）小明家的这些用电器的连接方式应是联（选填“串”或“并”）；（2）电热水壶正常工作，将2kg 水从20℃加热到100℃，用时800s ，求电热水壶的热效率；（3）在用电高峰期，如果将其它用电器都关闭，只让电风扇工作，小明发现电能表转盘在5min 内转了9圈，求电风扇的实际功率．练习4、小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V 照明电路．电能表转盘每转一圈表明消耗电能5000J ．如图所示，R1、R2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表 （1）R 1通电100s 消耗多少电能？（2）R 1的电功率多大？ （3）R1的电阻多大？（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R1与R2消耗的电能不同．请分析什么原因导致R2消耗的电能比R1的大？ 三、有关调光灯电路的中考物理压轴题生活中的台灯或舞台的灯光的明暗很多是可以调节的，它们大多是通过改变电流来实现的．为例，和同学们一起分析调光灯电路的原理以及涉及的考点。

二．生活用电真题能力提高（二）二．填空题1.（2013•枣庄）家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是联；家庭电路中的火线和零线可以用来辨别．2.（2013年兰州）图中所示的两种使用测电笔的方法，正确的是。

2题3题4题3.图为家庭电路的组成，其中接入①的用电器和②为联，②和③为联。

4.（2013内江）如图所示，是某同学家中烧水时的电水壶的接电线示意图．电水壶在正常工作的情况下。

“L”和“N”两根导线之间的电压为V，若用验电笔去接触“L”和“N”两根导线，其中，能使验电笔内的辉光管发虹色辉光的导线是(选填“L”和“N”)。

5.（2013新疆维吾尔）家庭电路中，导线相互连接处往往比别处更容易发热，这是因为导线连接处的较大，导致能转化为热能较多。

6.（2013年临沂市）家庭电路触电事故都是人体直接成间接接触线造成的。

带有金属外壳的家用电器.都要使用三孔插座，这样做的目的是为了让金属外壳与相连.7.（2013连云港）电器的使用丰富了人们的生活，但若使用不当，也会带来危害。

在日常用电中要注意:开关必须接在_________线上;一般情况下，人体的安全电压不高于______V，不要触摸火线或漏电的用电器。

8.（2013•吉林）为了保证用电安全，在家庭电路中，电灯的开关应该与_________线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路________8题9题10题11题9.（12•营口）在宾馆的客房常常需要插卡用电，如图所示．房卡的作用是相当于一个_____接在干路上，房间里的电灯、电视等用电器是________联的．某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是________10.（2011•茂名）家庭照明电路的电压为_____V，电能表是用来测量______能的仪表．如图所示，当闭合开关S时，灯L闪亮一下后熄灭，而室内其它用电器仍正常工作，则灯L 处________（填“开路”或“短路”）11.（2010•抚顺）如图所示是小武同学设计的家庭电路．他发现电路中有一处错误，则该错误之处是_______（填“甲”“乙”或“丙”），改正的方法是______-．家庭电路中保险丝的特点是电阻较大而_____较低．12.（12•达州）为了节约用电、延长用电器的使用寿命，小红将两盏标有“220V100W”的灯泡串联接在家庭电路中使用，此时若只有这两盏灯工作，则电路消耗的总功率为____W．为了安全用电，控制用电器的开关应接__________上．13.（2010•太仓市模拟）照明电路发生了短路故障，电工师傅常用一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路每个支路的情况，如图所示，当只闭合S、S1时，L0和L1都不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光，由此可以判断：L1所在支路_______；L2所在支路_____________；L3所在支路_____________．（填断路、短路、完好）13题14题15题14.(2010萧山)南京是实的“火炉”，2009年5月，温度就达到35℃，可见今年夏的温度仍然很高，的“”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：（1）“超负荷”是指如图所示______________________（选填“①”或“②”）中所示情况；（2）使火灾发生的理论依据是__________________；（3）请你提出一条预防这种火灾发生应采取什么措施_____________．15.（2013•茂名）如图所示是常见的排插，当将插头插入家庭电路后，零线与火线间的电压为_______V，插头中E与_______线相接．指示灯是一个发光二极管，它是由_________材料制成的．16.（2010•长春）如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是________线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______（选填“C”或“D”）插脚接火线．三．作图题1.（2013扬州）如图，用笔画线代替导线将部分家庭电路连接完整。

2013年中考物理试题电学压轴题之家用电器问题1、（2013东营）某品牌家用电熨斗的电路如图甲所示，额定电压为220V 、最大功率为440W ，发热部分由调温电阻R 和定值电阻R 0组成，调温电阻R 是可变电阻，其最大阻值为110Ω。

电阻值均不受温度影响。

（1）定值电阻R 0的阻值是多大？（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？（3）假设电熨斗每秒钟散发的热量Q 跟电熨斗温度t 的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围。

解：（1）当调温电阻R=0Ω时电熨斗的电功率最大，由U I R=和P =UI 得2U R P =,则220(220V)11044W0U R P ===Ω （2）当调温电阻R =110Ω时电熨斗的电功率最小，由UI R=和P =UI 得2U P R =,电熨斗的最小电功率是220(220V)220110110W U P R R ===+Ω+Ω此时电熨斗的电流是220W 1A 220VP I U ===（或0220V 1A 110110U I R R ===+Ω+Ω）（3）由图乙可知，当电熨斗功率是440W 时，温度最高为200℃；当功率是220W 时，温度最低为90℃。

故电熨斗工作时温度的调节范围为90℃～200℃。

乙t /℃Q /J100 200 300400 500 600 50 甲220V2、(2013济宁）小满了解到从2012年10月1日起禁止进口和销售100W及以上普通照明白炽灯，推广使用节能灯，于是马上买来“220V 20W ”的节能灯（图18乙），与“220V 100W”的白炽灯（图18甲）做了对比实验，发现两灯发光效果相当。

（1）试计算换用这只节能灯和使用原来的白炽灯相比，一年工作2000h节约的电能。

（2）若实际电压为200V，求该节能灯的实际功率。

（结果保留整数）解：（1）一年可节约的电能：W=Pt=(100－20)×10-3kW×2000h=160kW.h(2)节能灯的电阻：R=U额2/P额乙=2202/20欧=2420欧节能灯的实际功率：P实=U实2/R=2002/2420W=17W3、（2013•黑河）小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．请解答下列问题：型号SYL﹣624额定电压220V频率50Hz电动机功率120W加热功率1210W容量1000mL（1）豆浆机正常加热时的电流是多少？（2）豆浆机正常加热时电热管的电阻是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？（1）由P=UI可得，豆浆机正常加热时的电流：I1===5.5A；（2）由I=可得，豆浆机正常加热时电热管的电阻：R1===40Ω；（3）由乙图可知：加热时间t1=9min=540s，电动机工作时间t2=2min=120s，加热消耗的功率：W1=P1t1=1210W×540s=653400J，电动机工作消耗的电能：W2=P2t2=120W×2×60s=14400J，豆浆机正常工作做一次豆浆总共消耗的电能：W=W1+W2=653400J+14400J=667800J．4、（2013•深圳）如图1、图2所示是我们常见的可调节亮度的台灯及电路图，变阻器R的最大电阻值为2200Ω，台灯灯泡的铭牌如图3所示．求：（1）台灯灯泡的电阻．（2）灯泡正常发光时的电流．（3）台灯处在最省电时的工作状态时，灯泡的电功率．（1）由P=可得，灯泡电阻：R L===2200Ω；（2）灯泡正常发光时两端的电压U L=220V，功率P L=22W，由P=UI可得，通过灯泡的电流：I L额===0.1A；（3）因为电路电压一定，总电阻越大功率越小就越省电，∵串联电路中总电阻等于各分电阻之和，∴此时电路中的电流：I===0.05A，灯泡的电功率：P灯泡=I2R L=（0.05A）2×2200Ω=5.5W．5、（2013年广州市）23．(6分)如右图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。

2014 年北京市高级中等学校招生考试物理试卷（ 12+2+2+13+3=32）一、单项选择题（以下各小题均有四个选项，此中只有一个选项切合题意。

共28 分，每小题2分）1．以下能源中，属于可重生能源的是A ．石油B ．风能C．煤炭D．天然气3．以下物件中，往常状况部下于导体的是A ．陶瓷碗B ．橡胶手套C．钢尺D．塑料笔杆5．图 2 所示的家用电器中，利用电流热效应工作的是电饭锅笔录本电脑图 2电电扇电视机A B C D7．对于家庭电路和安全用电，以下选项中正确的选项是A．家庭电路中一定安装保险丝或空气开关B．在未断开电源开关的状况下改换灯泡C．我国家庭电路的电压值为 380VD．用湿布擦抹正在工作的台灯12．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

图 4 所示的电路图中，切合要求的是220V220V220V220VA B C D图 413．我国法律规定，驾驶员醉驾要负刑事责任。

为了判断驾驶员能否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。

小林设计了一种酒精测试仪的电路，如图 5 所示。

图中R 为定值电阻； Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。

电源两头的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则以下判断中正确的选项是A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大气敏元件R QV AS图 5二、多项选择题（以下各小题均有四个选项，此中切合题意的选项均多于一个。

共12 分，每题 3 分。

每题选项全选对的得 3 分，选对但不全的得 2 分，有错选的不得分）15．以下说法中正确的选项是A．磁浮列车可以悬浮是利用了磁极间的互相作用B．奥斯特发现了通电导体四周存在磁场C．发电机在发电过程中电能转变为机械能D．地磁的 N 极在地理的北极邻近三、填空题（共 12 分，每题 2 分）19．电荷间互相作用的规律是：同种电荷互相排挤，异种电荷互相。

2014中考物理压轴题
1.某公寓楼高40m，完成此建筑需要浇注钢筋混凝土10 4m3,还需要其它建筑材料3.5×104t，（已知混凝土的密度为
2.5×103kg/m3）（1）要从地面向楼顶提供自来水，加压设备至少需要给水施加多大的压强？
（2）若每天把120m3的水从地面送到楼顶，每天至少对水做多少功？（3）测量表明，该楼的地基所承受的压强不得超过1.2×106pa，若房基与地面的接触面积为1×103m2，则此大楼另外添加的装饰材料，各种设备等物质及进出大楼的人员总质量不得超过多少？
2.在一次课外活动中，小悦同学对家用电磁炉进行了相关的观察和研究，并记录了电磁炉及她家电能表的有关数据，如下表：请你根据小悦同学在活动中获得的有关资料，求借在这段时间内。

2014中考物理电功率试题汇编24．（12分）（2014•东营）无内胆饮水机﹣﹣管线机的电路原理如图，电热丝R1、R0绕在出水管上，水经过出水管时被加热，通过改变“温、开水选择开关”的状态（“断开”或“闭合”），可以选择出温水或开水．该管线机的额定电压是220V，开水加热电功率是2200W，温水加热电功率是1100W．已知：电热丝R1、R0电阻不随温度变化，水的比热容c=4.2×103J/（kg•℃），水的密度ρ=1×103kg/m3，取g=10N/kg．问：（1）“温、开水选择开关”的状态和出温水、开水的对应关系如何？（2）饮水机正常工作，出开水时电热丝中的电流是多少？电热丝R0的电阻是多少？（3）现在需要100℃的开水500mL，已知水的初温是20℃，水需要吸收多少热量？如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要多少时间？考点：电功与热量的综合计算．专题：电和热综合题．分析：（1）饮水机所处的状态根据开关S接通或断开时连入的电阻即可判断．当开关接通时，只有电阻R0接入电路，当开关S断开时，电阻R1和R0串联接入电路，由电功率的公式P=可判断饮水机处于什么状态．（2）知道饮水机在加热状态下正常工作，又知道加热功率和额定电压，可利用P=UI的变形公式求出正常工作时电路中的电流．知道饮水机的加热功率和保温功率，可利用公式R=计算出在加热和保温状态下的电阻，以及利用串联电路电阻的关系计算出电热丝R0的阻值．（3）先根据密度的变形公式求出水的质量，然后根据Q吸=cm△t即可求出水吸收的热量；根据η=求出消耗的电能，然后根据W=Pt求出烧开开水需要的时间．解答：解：（1）当开关S闭合时，只有电阻R0接入电路；由P=可知，此时饮水机处于加热状态；当开关S断开时，电阻R1和R0串联接入电路，此时饮水机处于保温状态．（2）根据题意可知，P加=2200W，由P=UI可知，饮水机出开水时电热丝中的电流：I===10A．饮水机处于加热状态时，只有电阻R0接入电路，由P=可知，R0===22Ω，（3）由ρ=可知，水的质量：m=ρV=1.0×103kg/m3×500×10﹣6m3=0.5kg；水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×0.5kg×（100℃﹣20℃）=1.68×105J；由η=可得，W===2.1×105J；由W=Pt可知，t==≈95.45s．答：（1）当开关S闭合时，只有电阻R0接入电路；此时饮水机处于加热状态；当开关S断开时，电阻R1和R0串联接入电路，此时饮水机处于保温状态．（2）饮水机正常工作，出开水时电热丝中的电流是10A；电热丝R0的电阻是22Ω；（3）现在需要100℃的开水500mL，已知水的初温是20℃，水需要吸收了1.68×105J的热量；如果电能转化为水的内能的效率是80%，饮水机正常工作时，烧开这些水需要的时间为95.45s．点评：本题考查了密度公式、吸热公式、电功率公式、电功公式、效率公式的应用，关键是计算公式的灵活应用，难度适中，是一道好题．28．（9分）（2014•南京）在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V3W”字样，定值电阻R1的阻值为6Ω，将滑动变阻器R2的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为1V和0.5A．（1）灯泡L正常发光时的电阻多大？（2）滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？（3）为使灯泡安全工作，R2的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．考点：欧姆定律的应用；电功率的计算．专题：电路和欧姆定律．分析：由电路图可知，灯泡、R1、R2串联连接，电压表测R2两端的电压．（1）灯泡正常发光时的功率和额定功率相等，根据P=求出灯泡的电阻；（2）已知滑片在某一点时电压表和电流表的示数，然后灯泡的额定电流比较确定灯泡的发光情况，并根据欧姆定律的变形公式求出R1两端电压，再根据串联电路电压的特点求出电源电压；当P在最右端时，根据欧姆定律的变形公式求出R1两端电压，再利用串联电路电压的特点求出灯泡两端电压，最后利用P=UI求出灯泡的实际功率；（3）根据题意确定滑动变阻器的位置，然后根据欧姆定律的变形公式求出电路中的总电阻，最后根据串联电路电阻的特点求出串联电阻的阻值．解答：解：（1）灯泡正常发光时的电阻：RL===12Ω；（2）P在某一位置时，U2=1V，I=0.5A，而灯泡正常发光时的电流：IL===0.5A，因此此时灯泡正常发光，并且灯泡两端电压为6V；由I=可知，电阻R1两端电压：U1=IR1=0.5A×6Ω=3V；电源电压：U=UL+U1+U2=6V+3V+1V=10V；当P在最右端时，U2′=6V，I′=0.3A电阻R1两端电压：U1′=I′R1=0.3A×6Ω=1.8V，灯泡两端的实际电压：UL′=U﹣U1′﹣U2′=10V﹣1.8V﹣6V=2.2V，灯泡的实际功率：PL′=UL′IL′=2.2V×0.3A=0.66W；（3）根据题意可知，滑片P在最左端时，灯泡正常发光，此时电路中的总电阻：R===20Ω；所以需要在电路中串联定值电阻的阻值：R′=R﹣RL﹣R1=20Ω﹣12Ω﹣6Ω=2Ω．答：（1）灯泡L正常发光时的电阻是12Ω；（2）滑动变阻器R2的滑片P在最右端时，闭合开关，灯泡L的实际功率为0.66W；（3）在电路中串联一个2Ω的阻值．点评：本题考查了串联电路的特点和欧姆定律、电功率的公式的应用，关键是知道灯泡正常发光时的电压和额定电压相等．35．（10分）（2014•泰安）如图甲是某工厂生产流水线产品输送计数装置示意图（俯视图），立方体产品在水平传送带上与传送带以相同速度v=1m/s匀速运动，产品的质量m=0.8kg．计数器由电流表和电路计数元件组成（电流表和电路计数元件的电阻不计），通过电路中电流的变化计数产品，a为激光源，R1为光敏电阻，R2为保护电阻．当激光射向R1时，R1的阻值变小，每当产品运动通过a与R1之间时，射向R1的光线会被产品挡住，R1阻值变大．闭合开关，电路中计数器中电流的示数I随时间t的变化图象如图乙所示．（g取10N/kg）（1）不计空气阻力，求传送带匀速运送产品过程中对每一个产品的作用力大小和方向．（2）求每个产品的边长L1和产品的间隔L2．每个产品对传送带的压强大小．（3）已知电源电压U=3V，R2=1kΩ，求传送带匀速运输产品过程中1min 内光敏电阻R1消耗的电能．考点：压强的大小及其计算；二力平衡条件的应用；电功的计算．解答：（1）∵立方体产品在水平传送带上，∴传送带对每一个产品的作用力：F=G=mg=0.8kg×10N/kg=8N，方向：竖直向上；（2）由速度公式得：L1=vt1=1m/s×0.1s=0.1m，L2=vt2=1m/s×0.2s=0.2m，F压=G=mg=0.8kg×10N/kg=8N，p===800Pa；（3）在0～0.2s内，I1=2×10﹣3A，U2=I1R2=2×10﹣3A×103Ω=2V，U1=U﹣U2=3V﹣2V=1V，W1=U1I1t1=1V×2×10﹣3A×0.2s=4×10﹣4J，在0.2s～0.3s内，I2=1×10﹣3A，U3=I2R2=1×10﹣3A×103Ω=1V，U4=U﹣U3=3V﹣1V=2V，W2=U4I2t2=2V×1×10﹣3A×0.1s=2×10﹣4J，在1min内，W=×（W1+W2）=200×（4×10﹣4J+2×10﹣4J）=0.12J．答：（1）不计空气阻力，求传送带匀速运送产品过程中对每一个产品的作用力大小为8N，方向竖直向上；（2）每个产品的边长为0.1m，产品的间隔为0.2m；每个产品对传送带的压强大小为800Pa；（3）传送带匀速运输产品过程中lmin内光敏电阻R1消耗的电能为0.12J．18、(2014浙江台州)博物馆不能有直射阳光进入展示空间，因为展品在阳光的直接照射下会遭受不同程度的损害。

中考物理压轴题---点学1、微波炉是一种清洁卫生无污染，效率较高的家用电器。

某微波炉的铭牌如下表所示。

将体积为275ml 、初温是20℃的水放入该微波炉中用最大功率加热1min ，取出后测得水温是40℃。

若水的比热容为4.2×103J/(kg ·℃)。

求：（1）微波炉加热时，电路中的电流是多少？（2）加热过程中消耗的电能是多少？（3）加热过程中，水吸收的热量是多少？【解析】对于电器铭牌，要注意其中所隐含的知识，如电压、功率等，甚至体积有时需要间接利用。

主要是抓住题目中的已知量，合理选择公式进行计算。

计算电流可以通过欧姆定律的公式也可以通过额定功率和额定电压关系，主要是通过题意看有哪些已知量。

本题通过额定电压和额定功率利用公式P=UI 计算方便。

电热水壶消耗的电能可以利用电功的转化，计算电功可以利用公式W=Pt 。

利用电热水壶的纯电阻电路，抓住电阻是不变的物理量，功率可以利用P=U 2/R 计算。

对于水吸热后温度升高，计算热量可以利用公式Q=cm(t-t 0)，其中的质量没有，可以通过质量和密度体积之间的关系间接即可。

【答案】（1）根据P=UI 得，==UP I 1100w/220V=5A （2）方法一：根据W=Pt 得，微波炉消耗的电能是：W=Pt=1100W ×60s=6.6×104J方法二：根据W=Pt 得，微波炉消耗的电能：W=Pt=1.1×601h ≈0.0183kWh(0.0183∽0.02kWh 都给满分) 方法三：W=UIt=220V ×5A ×60s=6.6×104J（3）根据Vm =ρ 得：==V m ρ 1.0×103kg/m 3×275×10-6m 3=0.275kg Q=cm(t-t 0)得，水吸收的热量： Q 吸=c 水m 水（t-t 0）=4.2×103J/(kg ·℃) ×0.275kg ×(40℃-20℃)=2.31×104J2、电动自行车是倍受人们青睐的一种交通工具（如图１）。
