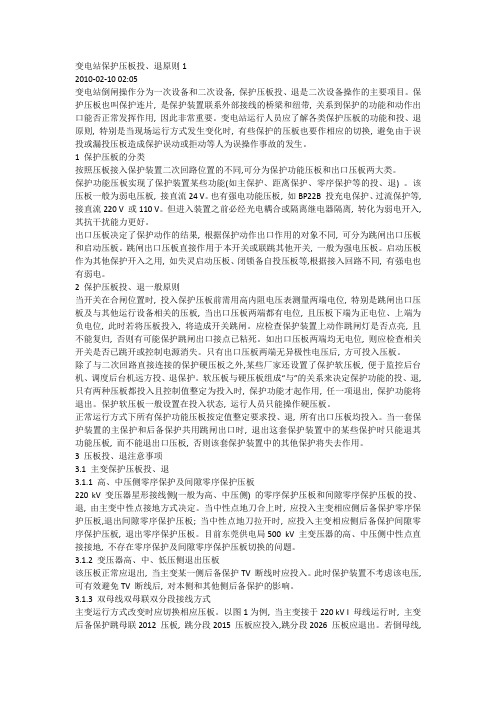

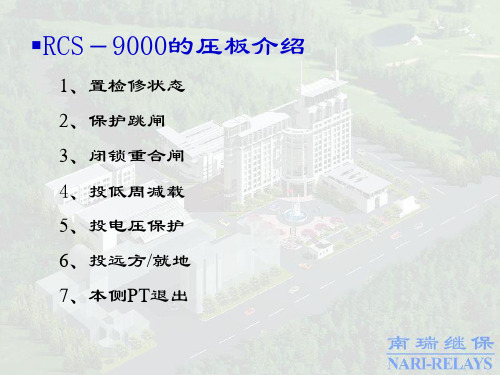

变电站保护压板投、退原则12010-02-10 02:05变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。
保护压板管理制度一、总则为了保障压板的安全使用，提高工作效率，减少事故发生，制定本管理制度。
二、适用范围本管理制度适用于所有使用压板的员工和管理人员。
三、压板的选用1. 压板的选用应符合国家标准，合格证明齐全。
2. 压板的材质应当坚固耐用，具有一定的承载能力。
3. 压板的尺寸要合适，能够有效覆盖需要铺设的区域。
四、压板的安装1. 压板安装前，应仔细检查地面情况，保证平整无障碍，确保压板可以平稳安装。
2. 安装过程中，需要两人携手，一人将压板抬起，另一人保持平衡，确保安装过程不受地面情况的干扰。
3. 安装后要进行检查，保证压板没有移动、倾斜等情况。
五、压板的使用1. 使用压板时，要先了解施工现场情况，确保没有危险品、障碍等情况。
2. 在使用压板时，要按照压板的最大承载能力进行施工，超载是严格禁止的。
3. 压板使用过程中，应定期检查，确保没有损坏、裂缝等情况。
六、压板的保养1. 压板使用后，应立即清理表面杂物，确保表面平整。
2. 定期对压板进行保养，如涂抹防锈涂层，确保压板长久使用。
3. 对于有损坏的压板，应及时修补或更换，确保施工的安全。
七、压板的存放1. 未使用的压板应存放在干燥通风的地方，远离潮湿和高温的环境。
2. 压板存放时，应避免重叠摞放，以免产生压坏变形。
3. 存放区域应进行定期检查，确保没有受潮、爆裂等情况。
八、压板的验收1. 每次使用压板前，必须进行验收，确认压板的安装完好无损。
2. 验收中，要仔细检查压板的表面是否有裂缝、变形等情况。
3. 如发现问题，应立即停止使用，进行修补或更换。
九、压板的废弃处理1. 常规使用的压板在达到寿命结束后，应进行废弃处理。
2. 废弃的压板应分类清理，回收利用或进行环保处理。
3. 废弃处理应符合国家法律法规和相关环保标准。
十、责任与处罚1. 严格责任追究制度，对于压板不符合标准或未经验收擅自使用，要追究相关责任人的责任。
2. 由于使用不当造成事故的，要进行严厉处罚，并赔偿相关损失。
保护投压板原则
保护压板包括功能压板和出口压板，出口压板包括跳闸出口压板和启动压板。
1）保护功能压板作用于保护某些功能的投退。
当投入某项保护功能时，应投入其对应的功能压板；当退出某项保护功能时，应退出其对应的功能压板，若无功能压板则退出口压板。
2）保护跳闸出口压板直接作用于本断路器或联跳其他断路器。
当保护投入时，按运行方式需要，投入或退出作用于本断路器或联跳其他断路器的保护跳闸出口压板；当保护退出时，作用于本断路器或联跳其他断路器的保护跳闸出口压板均应退出。
3）启动压板作用于其他保护的开入回路，启动或闭锁其他保护相应功能，如失灵启动压板、闭锁备自投压板等。
当本保护退出而其他保护正常运行时，应退出本保护作用于其他保护开入回路的启动压板。
4）当一次或二次设备异常，或者一次系统运行方式发生变化，需要自动或手动投退部分保护功能压板。
手动投入或退出部分保护功能时，应投入或退出对应的保护功能压板。
如电压回路断线时，部分距离保护需手动退出其功能压板。
5）保护装置出现硬件故障，发装置闭锁信号，或者有其它严重影响装置正常运行的现象，保护有误动的危险时，应断开保护跳闸出口压板和合闸出口压板。
6）保护装置正常运行时，应退出置检修状态压板。
7）当作用于同一断路器的所有保护公用一个跳闸出口压板时，为防
止断路器无保护状态下运行，在断路器合闸操作前，该断路器的跳闸出口压板应投入；断路器合闸运行期间，该断路器的跳闸出口压板不应退出。
红色压板为跳闸出口压板，黄色压板为功能压板，绿色为备用压板断路器保护压板投退原则1、跳闸出口压板：跳本开关出口压板正常情况下均需投入运行。
2、失灵跳闸压板：失灵跳相连电气设备出口压板正常情况下均需投入运行，只有对应电气设备（如发变组、线路等）停运才将跳该电气设备出口压板退出。
3、重合闸及合闸加速压板：重合闸及合闸加速压板正常情况下均需投入，只有当线路停运时才将合闸加速压板退出。
4、投充电保护：当对空母线或空线路等进行充电时（无负荷），需将充电保护压板投入，正常运行必须将此压板退出，否则会误动。
5、投先重：两开关重合闸顺序，一般边开关先重，中开关后重；边开关投先重压板投入，中开关投先重压板退出。
6、置检修状态：只有当保护装置退出，进行检修试验时才将压板投入。
7、短引线保护：当线路运行或发变组运行时，线路保护和发变组保护能将两断路器间的线路保护进去，由于此时电流潮流方向不同，必须将短引线退出，否则会误动；当线路或发变组停运，但对应两开关运行，此时两开关间线路无保护，必须将短引线投入。
投短引线充电保护压板即为投短引线保护压板，该压板与线路或发变组隔离开关辅助接点并联作为短引线功能投入判据。
线路保护压板投退原则1、重合闸投退说明线路双回运行时，重合闸优先投自适应方式；线路单线运行时，若停运线路RCS931保护有工作，必须报申请，经调度批复后将另一回线路由自适应重回闸切换至常规重合闸；500kV常规重合闸均为单重方式，无三重或综重方式。
投自适应重合闸：将RCS931自适应开入压板、RCS931自适应开出至两开关及MCDH2压板投入，将MCDH2两相故障跳两相压板投入，将对应开关RCS921自适应开入压板投入。
常规重合闸：将上述压板退出，并将对应开关RCS921重合闸选为单重方式。
直跳：当调度下令线路重合闸方式为直跳时，将RCS931、MCDH2直接三跳压板投入，将对应开关RCS921重合闸方式投停用,正常直接三跳压板不投2、931E1）跳闸出口压板：跳线路相关开关出口压板，正常情况下均需投入2）失灵启动压板：作为线路相关开关失灵保护跳闸开入判别，正常情况下均需投入。
保护压板双重名称编号
摘要：
1.保护压板的概述
2.保护压板的双重名称
3.保护压板的编号方法
4.保护压板在工业生产中的应用
正文：
保护压板是一种在工业生产中广泛应用的设备，具有保护机器和工件的作用。
它可以防止机器在运行过程中产生过载，从而保证机器的正常运行和工件的安全。
保护压板有双重名称，包括英文名称和中文名称，方便在国内外沟通交流。
此外，为了方便管理和使用，保护压板还有编号，以便快速识别和查找。
保护压板的双重名称包括其英文名称和中文名称。
英文名称通常为“protective pad”，中文名称则为“保护压板”。
这样的双重名称设置，方便在国内外沟通交流，也便于行业内统一称呼。
保护压板的编号方法主要有两种，一种是根据其尺寸和形状编号，另一种是根据其材质和用途编号。
尺寸和形状编号通常包括长度、宽度、厚度等参数，而材质和用途编号则包括材料种类和适用范围等信息。
编号时，一般会将这些信息组合在一起，形成一个唯一的编号，方便快速识别和查找。
在工业生产中，保护压板有着广泛的应用。
例如，在机械加工过程中，可以使用保护压板保护刀具和工件，防止刀具过热和工件变形。
在电子制造中，
保护压板可以用于保护电路板和元器件，防止静电损坏和污染。
在汽车制造中，保护压板可以用于保护车身和零部件，防止擦伤和腐蚀。
总之，保护压板是一种在工业生产中不可或缺的设备，具有保护机器和工件的作用。
其双重名称和编号方法，方便了保护压板的管理和使用。
变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
红色压板为跳闸出口压板，黄色压板为功能压板，绿色为备用压板
断路器保护压板投退原则
1、跳闸出口压板：
跳本开关出口压板正常情况下均需投入运行。
2、失灵跳闸压板：
失灵跳相连电气设备出口压板正常情况下均需投入运行，只有对应电气设备（如发变组、线路等）停运才将跳该电气设备出口压板退出。
3、重合闸及合闸加速压板：
重合闸及合闸加速压板正常情况下均需投入，只有当线路停运时才将合闸加速压板退出。
4、投充电保护：
当对空母线或空线路等进行充电时（无负荷），需将充电保护压板投入，正常运行必须将此压板退出，否则会误动。
5、投先重：
两开关重合闸顺序，一般边开关先重，中开关后重；边开关投先重压板投入，中开关投先重压板退出。
6、置检修状态：
只有当保护装置退出，进行检修试验时才将压板投入。
7、短引线保护：
当线路运行或发变组运行时，线路保护和发变组保护能将两断路器间的线路保护进去，由于此时电流潮流方向不同，必须将短引线退出，否则会误动；当线路或发变组停运，但对应两开关运行，此时两开关间线路无保护，必须将短引线投入。
投短引线充电保护压板即为投短引线保护压板，该压板与线路或发变组隔离开关辅助接点并联作为短引线功能投入判据。
线路保护压板投退原则
1、重合闸投退说明
线路双回运行时，重合闸优先投自适应方式；
线路单线运行时，若停运线路RCS931保护有工作，必须报申请，经调度批复后将另一回线路由自适应重回闸切换至常规重合闸；
500kV常规重合闸均为单重方式，无三重或综重方式。
投自适应重合闸：
将RCS931自适应开入压板、RCS931自适应开出至两开关及MCDH2压板投入，将MCDH2两相故障跳两相压板投入，将对应开关RCS921自适应开入压板投入。
常规重合闸：
将上述压板退出，并将对应开关RCS921重合闸选为单重方式。
直跳：
当调度下令线路重合闸方式为直跳时，将RCS
931、MCDH2直接三跳压板投入，将对应开关RCS921重合闸方式投停用,正常直接三跳压板不投
2、931E
1）跳闸出口压板：
跳线路相关开关出口压板，正常情况下均需投入
2）失灵启动压板：
作为线路相关开关失灵保护跳闸开入判别，正常情况下均需投入。
3）重合闸压板及闭锁重合闸压板：
启动或闭锁重合闸出口压板，正常情况下均需投入4）投零序、投主保护、投距离：
零序、差动及距离保护功能压板，正常情况下均需投入5）投检修状态：
只有当保护装置退出，进行检修试验时才将压板投入
6）远传收信压板：
对侧故障直跳本侧相连开关出口压板，正常情况下均需投入
7）当线路有一开关在检修时，线路保护对应的开关在检修旋钮需打到位。
3、MCD-H2
1）跳闸出口压板：
跳线路相关开关出口压板，正常情况下均需投入
2）DTT直跳压板：
对侧故障直跳本侧相连开关出口压板，正常情况下均需投入3）失灵启动压板：
作为线路相关开关失灵保护跳闸开入判别，正常情况下均需投入。
4）闭锁重合闸压板：
闭锁重合闸出口压板，正常情况下均需投入
5）闭锁后备保护压板：
无特殊要求不投
6）当线路有一开关在检修时，线路保护对应的开关在检修旋钮需打到位。
