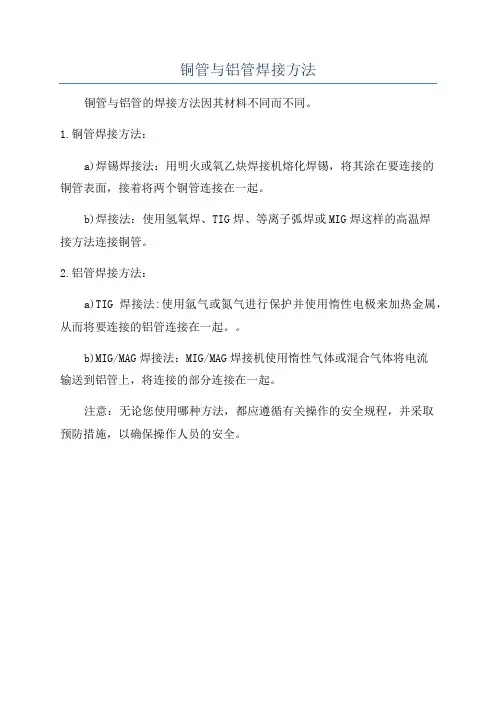

铜管与铝管焊接方法
铜管与铝管的焊接方法因其材料不同而不同。
1.铜管焊接方法:
a)焊锡焊接法:用明火或氧乙炔焊接机熔化焊锡,将其涂在要连接的
铜管表面,接着将两个铜管连接在一起。
b)焊接法:使用氢氧焊、TIG焊、等离子弧焊或MIG焊这样的高温焊
接方法连接铜管。
2.铝管焊接方法:
a)TIG焊接法:使用氩气或氮气进行保护并使用惰性电极来加热金属,从而将要连接的铝管连接在一起。
b)MIG/MAG焊接法:MIG/MAG焊接机使用惰性气体或混合气体将电流
输送到铝管上,将连接的部分连接在一起。
注意:无论您使用哪种方法,都应遵循有关操作的安全规程,并采取
预防措施,以确保操作人员的安全。
通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定,当无规定时,符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法,也可采用等离子弧、氧乙炔焰等热加工方法,在采用热加工方法加工坡口后,必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层,并应将凹凸不平处打磨平整。
1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净,不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。
油污清理方法如下,首先用丙酮或四氯化碳等有机溶剂擦洗,然后用不锈钢丝刷清理至露出金属光泽,使用的钢丝刷应定期进行脱脂处理。
1.1.4 管子或管件、筒体对接焊缝组对时,内壁应齐平,内壁错边量不宜超过管壁厚度的10%,且不应大于2mm;1.1.5 焊缝的设臵应避开应力集中区,便于焊接和热处理,并应符合下列规定:(1)钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时,相邻两纵向焊缝间的距离应大于壁厚的3倍,且不应小于100 mm,同一筒节上两相邻纵缝间的距离不应小于200 mm;(2)除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径,且不应小于l00 mm;管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。
同一直管段上两对接焊缝中心面间的距离:当公称直径大于或等于150mm时不应小于150mm;公称直径小于150mm时不应小于管子外径;(3)不宜在焊缝及其边缘上开孔。
(4)不锈钢焊件焊接部位两侧各l00 mm范围内,在施焊前应采取防止焊接飞溅物粘污焊件表面的措施:可将石棉置于焊接部位两侧等。
1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温,并应在使用过程中保持干燥。
焊丝使用前应清除其表面的油污、锈蚀等。
常用焊材烘干温度及保持时间见表4。
表4 常用焊材烘干温度及保持时间接上表:1.2.8 施焊过程中应保证起弧和收弧处的质量,收弧时应将弧坑填满。
铜管乐器维修-焊接篇九零管乐开发维修工作室-李根铜管乐器在使用过程中会出现以下现象:管道焊口松脱,支撑柱脱落,管道部位腐蚀漏气等现象。
产生这些现象的原因,常见为外力挤压撞击,也有年久腐蚀等原因。
这些问题,在大号、上低音号、次中音号、圆号、长号、小号都会出现。
处理的办法就是焊接修复。
铜管乐器制作时用到的几种焊接方式有以下几种:1.锡焊2.银焊3.自熔焊。
随着技术不断更新,最近等离子自动焊接也在乐器行业使用。
自熔焊是加工乐器喇叭身、大型弯管时使用的焊接方法。
其特点是焊接后没有明显痕迹,几乎发现不了,强度高,与母材一样,发声好。
这种焊接技术难度高不易掌握,在维修乐器时几乎不用,在这里不多介绍。
银焊顾名思义是使用银焊丝银焊剂焊接的一种方法。
这种焊接方式的特点是,强度高、成本大、技术不易掌握、焊接温度高(961℃),表面破坏严重。
使用的材料是银焊丝,银焊剂,千度火焰等等,因以上原因维修费用较高。
不过这些焊接位置损坏的几率也相对较小。
锡焊锡焊是铜管乐器制作时使用最多的焊接方式。
其特点有以下几方面,焊接温度较低(理论熔点232℃),流动性好,焊口顺滑光洁,技术相对容易掌握,但强度低,容易腐蚀。
这种焊接问题是管乐维修时常见问题。
我们着重说一下锡焊的工艺。
锡焊常见的有,电烙铁焊接和火焰焊接两种。
电烙铁主要适用领域是电气维修,不多说。
乐器维修一般都使用火焰焊接。
锡焊使用的工具有,焊枪、焊锡丝、锡焊剂、镊子等辅助工具。
锡焊的方法步骤:1. 清理焊接面2. 预热3. 涂抹焊剂4. 加温5. 焊丝焊接6. 清理焊口锡焊的注意事项:第一步清理焊接面是很重要一步,必须漏出母材底色。
第二步预热是为了下一步焊剂的涂抹,对第四步加温起到辅助作用,加温焊接对温度的要求较高,火候大了,乐器表面的油漆和镀层就破坏了,火候小了,温度达不到,焊锡流动性不好,容易造成焊接缺陷。
焊丝送入的多少也需精确把握,焊锡多了,会流到不需要的地方,造成破坏不美观。

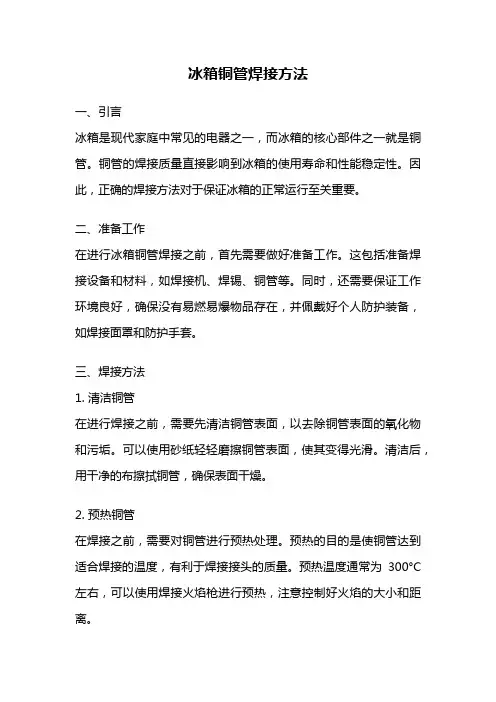

冰箱铜管焊接方法一、引言冰箱是现代家庭中常见的电器之一,而冰箱的核心部件之一就是铜管。
铜管的焊接质量直接影响到冰箱的使用寿命和性能稳定性。
因此,正确的焊接方法对于保证冰箱的正常运行至关重要。
二、准备工作在进行冰箱铜管焊接之前,首先需要做好准备工作。
这包括准备焊接设备和材料,如焊接机、焊锡、铜管等。
同时,还需要保证工作环境良好,确保没有易燃易爆物品存在,并佩戴好个人防护装备,如焊接面罩和防护手套。
三、焊接方法1. 清洁铜管在进行焊接之前,需要先清洁铜管表面,以去除铜管表面的氧化物和污垢。
可以使用砂纸轻轻磨擦铜管表面,使其变得光滑。
清洁后,用干净的布擦拭铜管,确保表面干燥。
2. 预热铜管在焊接之前,需要对铜管进行预热处理。
预热的目的是使铜管达到适合焊接的温度,有利于焊接接头的质量。
预热温度通常为300°C 左右,可以使用焊接火焰枪进行预热,注意控制好火焰的大小和距离。
3. 进行焊接在铜管预热后,可以进行焊接操作。
焊接可以选择手工焊接或者自动焊接,具体方法根据实际情况而定。
手工焊接的步骤如下:(1)将焊锡均匀地涂抹在铜管接头上;(2)用焊接火焰枪加热接头,直到焊锡熔化并覆盖整个接头;(3)将焊锡涂抹均匀,并确保焊锡与铜管充分接触;(4)等待焊接处冷却后,用干净的布擦拭焊接处,检查焊接质量。
自动焊接的步骤如下:(1)将铜管接头放入自动焊接机中;(2)设置好焊接参数,如焊接时间、温度等;(3)启动自动焊接机,等待焊接完成;(4)检查焊接质量。
4. 检查焊接质量焊接完成后,需要对焊接质量进行检查。
可以通过目测检查焊接处是否均匀、无气孔和裂缝,并轻轻敲击焊接处,观察是否稳固。
如果发现焊接质量不符合要求,可以重新进行焊接。
5. 清洁焊接处焊接完成后,需要对焊接处进行清洁。
可以使用干净的布或者酒精棉擦拭焊接处,以去除焊接过程中产生的焊渣和污垢。
四、注意事项1. 焊接时需要注意安全,避免火焰直接照射到皮肤或易燃物品上,以免引发事故。

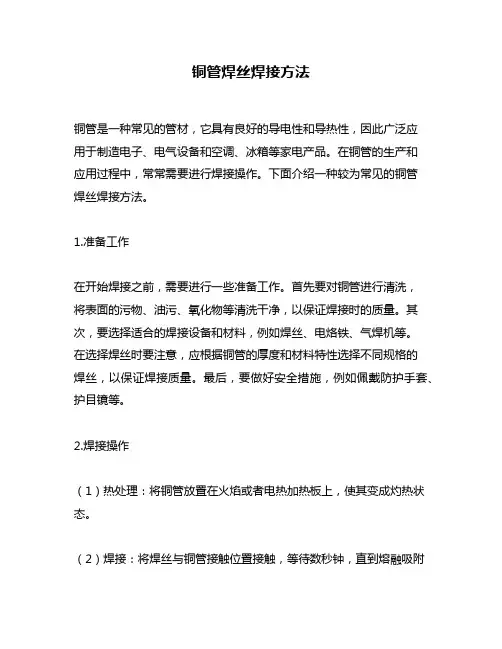

铜管焊丝焊接方法铜管是一种常见的管材,它具有良好的导电性和导热性,因此广泛应用于制造电子、电气设备和空调、冰箱等家电产品。
在铜管的生产和应用过程中,常常需要进行焊接操作。
下面介绍一种较为常见的铜管焊丝焊接方法。
1.准备工作在开始焊接之前,需要进行一些准备工作。
首先要对铜管进行清洗,将表面的污物、油污、氧化物等清洗干净,以保证焊接时的质量。
其次,要选择适合的焊接设备和材料,例如焊丝、电烙铁、气焊机等。
在选择焊丝时要注意,应根据铜管的厚度和材料特性选择不同规格的焊丝,以保证焊接质量。
最后,要做好安全措施,例如佩戴防护手套、护目镜等。
2.焊接操作(1)热处理:将铜管放置在火焰或者电热加热板上,使其变成灼热状态。
(2)焊接:将焊丝与铜管接触位置接触,等待数秒钟,直到熔融吸附于焊接处。
(3)整形:用磨光机等设备将焊接的部位打磨,使其表面光滑。
注意不要过度打磨,否则会损害焊接处的强度。
3.注意事项在铜管焊丝焊接过程中,需要注意以下几点:(1)避免过度加热:如果将铜管加热过度,会导致铜管变形,从而影响焊接质量。
(2)控制焊接压力:需要控制焊接时的压力,保证焊接处的强度和牢固性。
(3)选择适当的焊接温度:铜管的焊接温度应该控制在合适的温度范围之内,以保证焊接质量。
(4)注意安全:在焊接之前,要佩戴好防护手套、护目镜等安全装备,以防止因溅射热飞溅造成伤害。
综上所述,铜管焊丝焊接方法是一种常用的焊接方法,但也需要掌握一定的技巧和注意事项,才能保证焊接质量和安全。
在焊接时应注意仪器仪表的操作细节和安全用电,确保焊接过程的环保和安全。

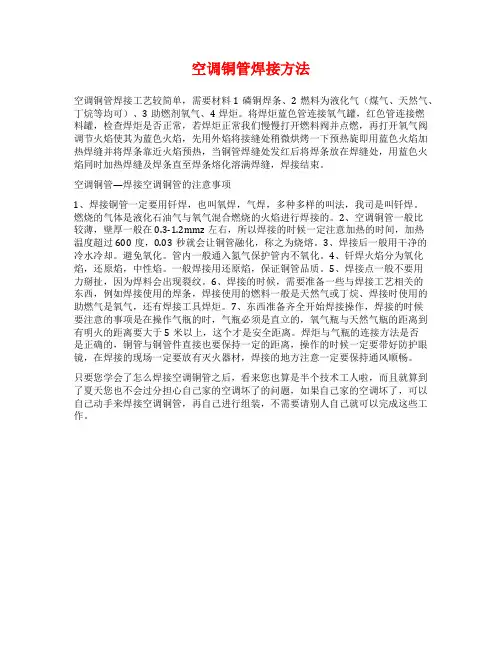

空调铜管焊接方法空调铜管焊接工艺较简单,需要材料1磷铜焊条、2燃料为液化气(煤气、天然气、丁烷等均可)、3助燃剂氧气、4焊炬。
将焊炬蓝色管连接氧气罐,红色管连接燃料罐,检查焊炬是否正常,若焊炬正常我们慢慢打开燃料阀并点燃,再打开氧气阀调节火焰使其为蓝色火焰,先用外焰将接缝处稍微烘烤一下预热旋即用蓝色火焰加热焊缝并将焊条靠近火焰预热,当铜管焊缝处发红后将焊条放在焊缝处,用蓝色火焰同时加热焊缝及焊条直至焊条熔化溶满焊缝,焊接结束。
空调铜管—焊接空调铜管的注意事项1、焊接铜管一定要用钎焊,也叫氧焊,气焊,多种多样的叫法,我司是叫钎焊。
燃烧的气体是液化石油气与氧气混合燃烧的火焰进行焊接的。
2、空调铜管一般比较薄,壁厚一般在0.3-1.2mmz左右,所以焊接的时候一定注意加热的时间,加热温度超过600度,0.03秒就会让铜管融化,称之为烧熔。
3、焊接后一般用干净的冷水冷却。
避免氧化。
管内一般通入氮气保护管内不氧化。
4、钎焊火焰分为氧化焰,还原焰,中性焰。
一般焊接用还原焰,保证铜管品质。
5、焊接点一般不要用力掰扯,因为焊料会出现裂纹。
6、焊接的时候,需要准备一些与焊接工艺相关的东西,例如焊接使用的焊条,焊接使用的燃料一般是天然气或丁烷、焊接时使用的助燃气是氧气,还有焊接工具焊炬。
7、东西准备齐全开始焊接操作,焊接的时候要注意的事项是在操作气瓶的时,气瓶必须是直立的,氧气瓶与天然气瓶的距离到有明火的距离要大于5米以上,这个才是安全距离。
焊炬与气瓶的连接方法是否是正确的,铜管与铜管件直接也要保持一定的距离,操作的时候一定要带好防护眼镜,在焊接的现场一定要放有灭火器材,焊接的地方注意一定要保持通风顺畅。
只要您学会了怎么焊接空调铜管之后,看来您也算是半个技术工人啦,而且就算到了夏天您也不会过分担心自己家的空调坏了的问题,如果自己家的空调坏了,可以自己动手来焊接空调铜管,再自己进行组装,不需要请别人自己就可以完成这些工作。
铜管加工和焊接工艺标准铜管加工工艺铜管一般要求密封冷媒系统要求管件内部表面清洁、无氧化、无水、无油等;不允许使用带有裂纹、不圆变形、扭曲、可见砂眼、喷墨(铜管厂检测有缺陷的标记)、发黑(氧化)等缺陷的铜管。
铜管加工要求总则管路的加工按设计图纸进行,形状、尺寸应符合设计要求;断口处直径改变应在铜管标准直径的2%以内,且断口不允许有飞边,毛刺;管件要脱油、去污、无铜屑,内外表面光洁,不许有油污、伤痕、氧化皮;焊接过程必须充氮保护,焊后用0.3~0.5MPa的干燥压缩空气吹净内部。
铜管下料、去毛刺使用工具:割管刀,有效直尺,铜管修边器铜管需定位固定后,再用割刀拆下,要保证割口平齐,不变形切割过程中,铜管均匀进给,以保证管口圆滑下料后必须用铜管修边器对端口去毛刺,去毛刺后,必须用0.3~0.5MPa的干燥压缩空气吹掉管内外的铜屑、杂物。
铜管弯曲使用工具:手工弯管机。
根据图纸和铜管的外形,选择合适的弯管机清除弯管机范围内一切可能影响弯管机运转的杂物,保证设备运行畅通无阻。
每次弯曲前需调整模具或参数,并进行空转试弯,确认设备正常后进行加工。
一般铜管的弯曲半径参照下表弯管后应把管子内部的油渍等异物清除掉。
喇叭口制作将已制作合格的铜管先套入一对应的铜钠子,再放入铜管喇叭口扩口专用工具相对应的孔中,放入时铜管扩口端高出扩口器夹具面0.5~1mm,夹紧扩口器夹具,在扩口器顶尖上涂少许空调冷冻油,然后将手柄顺时针旋紧,再旋紧四分之三圈,退四分之一圈,如此反复进行,直到所扩口成90±2°扩成喇叭口后,喇叭口的接触面应光滑平整,且厚度均匀一致;不应有裂纹、损伤、麻点皱折等不足;喇叭口不应有偏斜不正等现象。
焊接钎焊原理钎焊是利用液态钎料填满钎焊金属结合面的间隙面形成牢固接头的焊接方法,其工艺过程必须具备两个基本条件。
a)液态钎料能润湿钎焊金属并能致密的填满全部间隙;b)液态钎料与钎焊金属进行必要的物理、化学反应达到良好的金属间结合。

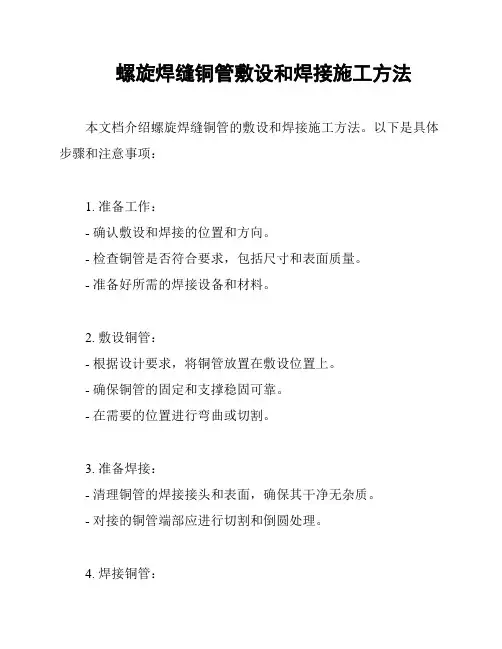

螺旋焊缝铜管敷设和焊接施工方法
本文档介绍螺旋焊缝铜管的敷设和焊接施工方法。
以下是具体步骤和注意事项:
1. 准备工作:
- 确认敷设和焊接的位置和方向。
- 检查铜管是否符合要求,包括尺寸和表面质量。
- 准备好所需的焊接设备和材料。
2. 敷设铜管:
- 根据设计要求,将铜管放置在敷设位置上。
- 确保铜管的固定和支撑稳固可靠。
- 在需要的位置进行弯曲或切割。
3. 准备焊接:
- 清理铜管的焊接接头和表面,确保其干净无杂质。
- 对接的铜管端部应进行切割和倒圆处理。
4. 焊接铜管:
- 根据焊接方法选择适当的焊接电流和电弧长度。
- 在铜管接头处进行焊接,保持稳定的焊接速度。
- 确保焊接质量,避免焊接缺陷。
5. 检查和测试:
- 完成焊接后,对焊缝进行外观检查,确保无裂缝和气孔等问题。
- 进行必要的检测和测试,如压力测试或泄漏测试。
6. 完成工作:
- 清理工作现场,清除杂物和焊接残留物。
- 记录工作过程和结果,以备参考和证明。
以上是螺旋焊缝铜管敷设和焊接施工的基本方法,希望对您有所帮助。
不锈钢管与铜管焊接方法摘要:一、不锈钢管与铜管焊接的概述二、不锈钢管与铜管焊接的方法1.手工电弧焊2.气体保护焊3.激光焊接4.电渣焊接三、焊接参数的选择与注意事项四、焊接质量的检测与评估五、不锈钢管与铜管焊接的应用实例正文:一、不锈钢管与铜管焊接的概述不锈钢管与铜管的焊接在金属管道工程中是一项常见的任务。
由于不锈钢与铜的物理和化学性质差异较大,因此焊接方法的选择至关重要。
正确的焊接方法不仅可以确保焊接质量,还可以提高工作效率。
二、不锈钢管与铜管焊接的方法1.手工电弧焊手工电弧焊是传统的不锈钢与铜管焊接方法。
焊接时,需选用适合不锈钢与铜的焊接材料,如奥氏体不锈钢焊条或铜焊条。
操作时,要注意控制焊接电流、电压和焊接速度,以确保焊接质量。
2.气体保护焊气体保护焊具有焊缝质量高、焊渣少、焊缝成型好等优点。
焊接过程中,采用氩气保护,可有效防止氧化皮的生成,提高焊接质量。
操作时,应根据不锈钢和铜的特性,选择合适的焊接电流、焊接速度和氩气流量。
3.激光焊接激光焊接具有高能量密度、瞬间熔化、快速冷却等特点,适用于不锈钢与铜的高质量焊接。
焊接过程中,应根据不锈钢和铜的激光焊接参数进行调整,以保证焊接质量。
4.电渣焊接电渣焊接是一种熔化焊接方法,适用于不锈钢与铜的大截面焊接。
焊接过程中,要合理选择焊接电流、焊接速度和电渣功率等参数,以确保焊接质量。
三、焊接参数的选择与注意事项1.选择合适的焊接材料,根据不锈钢和铜的特性,选择相应的焊条或焊接丝。
2.控制焊接电流、电压和焊接速度,以保证焊接质量。
3.采用保护气,如氩气,防止氧化皮的生成。
4.注意清理焊缝处的油污、氧化皮等,以提高焊接质量。
5.焊接后,及时进行冷却,以防止热影响区产生裂纹。
四、焊接质量的检测与评估1.外观检查:观察焊缝成型、焊渣清除等情况,评估焊接质量。
2.超声波检测:对焊接质量进行无损检测,评估焊缝内部的缺陷。
3.力学性能测试:对焊接接头进行拉伸、弯曲等力学性能测试,评估焊接强度。
铜管焊接施工工艺方法.txt 铜管焊接施工工艺方法
1. 序言
本文档旨在介绍铜管焊接施工的工艺方法,旨在帮助施工人员正确操作和执行铜管焊接工作,确保施工质量和安全。
2. 工具和材料准备
在进行铜管焊接施工之前,必须准备以下工具和材料:
- 铜管
- 焊接机
- 焊接电极
- 氧气和乙炔气体
- 手套和护眼镜
3. 焊接前的准备工作
在进行铜管焊接之前,应完成以下准备工作:
- 清洁铜管表面,确保其干净无油污,使用洁净布擦拭;
- 确保焊接机和焊接电极处于正常工作状态;
- 设置适当的焊接电流和电压。
4. 焊接操作步骤
铜管焊接的操作步骤如下:
1. 将两段需要焊接的铜管端面进行切割,确保切割面平整且相互贴合;
2. 使用焊接机预热焊接电极,使其达到适当的工作温度;
3. 将焊接电极接触到铜管切割面,并逐渐向下焊接,确保电极完全覆盖焊缝;
4. 控制焊接电流和电压,使焊接过程平稳进行;
5. 焊接完成后,等待焊接区域完全冷却,轻轻擦拭焊接处并观察焊缝质量。
5. 安全注意事项
在进行铜管焊接施工时,务必遵守以下安全注意事项:
- 在焊接过程中,佩戴适当的手套和护眼镜,防止受伤;
- 确保施工环境通风良好,避免气体积聚引起爆炸;
- 使用氧气和乙炔气体时要格外小心,避免泄漏和火灾。
6. 结束语
本文档介绍了铜管焊接施工的工艺方法,希望施工人员能根据这些步骤正确进行铜管焊接,确保施工质量和人员安全。

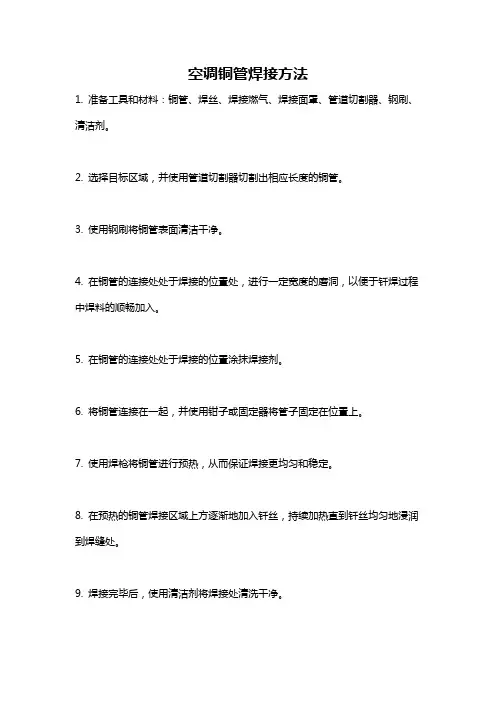

空调铜管焊接方法
1. 准备工具和材料:铜管、焊丝、焊接燃气、焊接面罩、管道切割器、钢刷、清洁剂。
2. 选择目标区域,并使用管道切割器切割出相应长度的铜管。
3. 使用钢刷将铜管表面清洁干净。
4. 在铜管的连接处处于焊接的位置处,进行一定宽度的磨洞,以便于钎焊过程中焊料的顺畅加入。
5. 在铜管的连接处处于焊接的位置涂抹焊接剂。
6. 将铜管连接在一起,并使用钳子或固定器将管子固定在位置上。
7. 使用焊枪将铜管进行预热,从而保证焊接更均匀和稳定。
8. 在预热的铜管焊接区域上方逐渐地加入钎丝,持续加热直到钎丝均匀地浸润到焊缝处。
9. 焊接完毕后,使用清洁剂将焊接处清洗干净。
10. 对于大规模的空调管道安装工程,需要在完成全部管道连接后进行整体检查,确保每个连接处都已经焊接完成。
銅管焊接流程全文共四篇示例,供读者参考第一篇示例:铜管焊接是一种常见的金属焊接工艺,广泛用于建筑、制冷、空调等行业。
通过焊接,可以将不同部件连接在一起,构建坚固可靠的结构。
正确的焊接流程可以保证焊接质量,提高工作效率。
下面我们来看一下关于铜管焊接流程的详细介绍。
1. 准备工作在进行铜管焊接之前,首先需要做一些准备工作。
确保工作区域清洁整洁,避免杂物掉落到焊接表面影响焊接质量。
检查焊接设备和焊接材料,确保其正常工作。
选择合适的焊接设备和焊接材料,如焊接枪、焊丝等。
2. 清理铜管表面将要焊接的铜管表面清洁干净是非常重要的。
使用刷子和砂纸清理管道表面,去除表面氧化和脏物,保证焊接时没有杂质。
清洁后,用干净的布擦拭管道表面,确保表面干燥。
如果铜管表面沾有油污或其他污物,需要使用特殊清洁剂清洁。
3. 定位铜管位置确定铜管的位置,保证焊接位置正确。
使用夹具或夹子固定铜管,防止移动或晃动,影响焊接质量。
确保铜管处于水平位置,以便焊接时材料均匀熔融。
4. 预热铜管在进行焊接之前,需要对铜管进行预热。
预热可以降低焊接时的热应力,减少焊接变形。
将焊接区域均匀加热至适当温度,可以提高焊接质量,避免产生裂纹。
5. 焊接开始进行焊接。
将焊丝加入到焊枪中,点燃焊枪,将焊丝熔化并涂抹在焊接区域上。
掌握好焊接时机和温度,控制焊接速度和焊接压力,确保焊接熔池均匀流动。
焊接完成后,等待焊接熔池冷却凝固,形成牢固的焊接接头。
6. 清理焊接区域焊接完成后,对焊接区域进行清理,去除焊渣和残留的焊接材料。
使用刷子和砂纸清理焊接接头周围的焊渣,确保焊接接头表面光滑。
清理后,用清洁布擦拭焊接接头,确保焊接接头干净。
7. 检查焊接接头完成焊接后,需要对焊接接头进行检查。
检查焊接接头的焊透、焊胀和焊缝,确保焊接质量符合要求。
检查焊接接头的表面光洁度和平整度,排除可能存在的焊接缺陷。
如有需要,可以进行焊接接头的修补和涂漆处理。
总结通过以上步骤,我们可以完成铜管焊接流程。
铜管连接方法有哪几种铜管是一种常用的管道材料,通常用于给水、煤气、空调和供暖系统中。
在安装和连接铜管时,有几种常见的方法可以使用,包括铆接、焊接、压力接头和机械连接。
下面将针对这几种铜管连接方法进行详细介绍。
首先是铆接。
铆接是将两段铜管通过铆钉或铆接螺栓连接在一起的方法。
这种连接方法适用于较大直径的铜管,在一些工业和建筑中比较常见。
铆接连接具有良好的抗拉强度和密封性,但需要专用的工具和技术去完成。
其次是焊接。
焊接是将两段铜管通过热加工或化学反应的方法连接在一起。
常见的铜管焊接方法包括气焊、电焊和TIG(氩弧焊)等。
这种连接方法适用于各种直径和壁厚的铜管,可以提供可靠的密封和强度,但需要操作者具备一定的焊接技术和经验。
接着是压力接头。
压力接头是一种通过压制或挤压的方式将两段铜管连接在一起的方法。
压力接头通常包括压力管接头、压力快速接头和压力管道系统等。
这种连接方法适用于一些特殊环境和工程,能够提供快速、便捷的连接和拆卸,但需要严格按照压力接头的使用说明进行操作。
最后是机械连接。
机械连接是一种通过机械装置或螺纹连接的方式将两段铜管连接在一起的方法。
常见的机械连接包括螺纹连接、卡箍连接和卡套连接等。
这种连接方法适用于一些需要频繁拆卸和维护的场合,具有较好的灵活性和便捷性,但需要选择适合管径和壁厚的机械连接件。
在选择铜管连接方法时,需要根据具体的使用环境、管道直径和壁厚、施工条件和预算等因素进行综合考虑。
同时,需要严格按照相关的安装标准和规范进行操作,确保连接的安全性和可靠性。
总的来说,铜管连接方法有多种,铆接、焊接、压力接头和机械连接是比较常见的几种方法。
每种连接方法都有其特点和适用场合,施工人员需要根据实际情况选择合适的连接方法,并严格按照相关标准进行操作,确保连接的质量和安全。
铜管焊接方法与防氧化处理焊接流程与操作工艺:管道切割:铜管的切割可采用钢锯、砂轮机、铜管割刀,但不得采用氧--乙炔切割。
铜管坡口加工采用锉刀或坡口机,但不得采用氧--乙炔焰切割加工。
夹持铜管的台虎钳钳口两侧应垫以木板衬垫,以防夹伤管子。
铜管插入:接头部分的表面,不得有任何种类的油脂、氧化物、污迹和灰尘,否则会严重影响钎料对母材的焊接性能,产生缺陷。
因此,表面应用其它有机溶剂擦洗。
铜管接头一般是没有污垢的,若有可用铜丝刷和钢丝刷处理端部,不可用其它不清洁的用具进行处理。
用砂纸将铜管铜管插入接头部分的表面的油脂、氧化物、污迹和灰尘磨清。
均匀加热被焊接管件,用加热的钎料沾取适量钎剂(焊粉)均匀抹在缝隙处,切勿将火焰直接加热钎料。
当钎料全部溶化时停止加热。
下面来看看具体的操作流程。
焊后处理:焊接结束间隔几分钟后,用湿布揩拭连接部分。
这样既可稳定焊接部分,又可以去掉焊接面上的熔渣,以防腐蚀。
焊接后正常的焊缝应无气孔、裂纹和未熔合。
注意,请勿用冷水冷却焊接部位。
铜管焊接防氧化处理:如果没有进行必要的防氧化防腐处理,焊接处很快就被氧化腐蚀掉,焊接处发黑就是氧化的表现,影响设备的整体美观度。
比如下图就是。
使用紫铜防腐喷漆进行喷涂(不是油漆),铜喷漆有良好的导向性,为铜金属表面提供良好的防氧化保护,可以防氧化防腐蚀。
使用方法第一步:用毛巾把产品擦拭干净,除去污渍、油脂或是氧化皮。
第二步:使用前摇晃几次罐体。
第三步:使用铜防腐喷漆进行产品喷涂,喷涂距离建议在25cm 左右。
紫铜防腐喷漆进行喷涂效果:。
焊接火焰构造分为三部分:焰心、内焰、外焰;其中在焰心前3mm 处温度最高,可达三千度左右。
如图一所示:钎焊火焰分为 3 种:气体火焰钎焊的种类分为 3 种:当氧气与乙炔的作用比为 1~ 1.2 时,所产生的火焰称为中性焰,又称为正常焰。
当氧气和乙炔的体积比小于 1 时,则得到还原焰。
当氧气和乙炔的体积比大于 1.2 时,则形成氧化焰。
如图二所示。
其中氧化焰和还原焰对焊接质量有影响。
在使用中性焰焊接时,使用焰心尖部 5mm-10mm 处加热最为理想(因为温度在 1000℃左右,比较接近铜的熔点);加热前提前充氮10s;开始加热时火焰中心在正对着连接件中的插入件。
如下图所示:将母材的颜色预热至暗红色,便可以加焊条,此时铜管温度刚好可以融化焊条;不允许过热,过热会使焊料沿着管子流下去,而不聚集于焊接处,影响焊接质量;毛细管与干燥过滤器或其它的管道焊接时,由于两种管径相差悬殊,毛细管热容量很小,极易出现超热现象,使毛细管金相晶粒增大、变脆,容易折断。
为防止毛细管超热,气焊火焰应避开毛细管,加热粗管位置,使其和粗管同时达到焊接温度,也可利用一个金属夹在毛细管上夹持一块厚铜片,使其散热面积适当增大,以避免超热现象。
最好是采用喷灯加热。
膨胀阀、电磁阀等受高温影响的元器件要求缠绕湿布焊接,但水分不能流入到元器件、管路等系统内部;铜管在钎焊温度下表面氧化剧烈,为有效减少铜管内部氧化皮的产生,要求对铜管进行充氮保护。
在铜管装配后,对铜管接头内部充氮。
氮气压在 0.2 左右(相对压力),手摸有气流的感觉,氮气流不要太大,不然焊接时会有气孔等影响焊接质量;焊接前需要提前10s 充氮;焊后要滞后 10s 充氮;焊接前需清理管口杂质、油污等,可用酒精辅助清理。
氩弧焊技巧焊接铜管的专业技巧氩弧焊是一种常用的电弧焊方法,广泛应用于金属焊接领域。
焊接铜管是氩弧焊的常见应用之一,本文将介绍焊接铜管的专业技巧。
一、焊接前的准备工作在进行氩弧焊焊接铜管之前,首先需要进行一些准备工作。
以下是几个必要的步骤:1. 清洁铜管和焊接区域:使用钢丝刷或砂纸清洁铜管表面,确保没有氧化物和污垢。
同时,清洁焊接区域的表面,以提供良好的接触。
2. 制备焊缝:使用切割工具或锉刀清除铜管的毛刺,使焊缝光滑平坦,以确保焊接质量。
3. 设定焊接参数:根据铜管的厚度和直径,调整氩弧焊机的电流和电压参数。
确保参数合适,以获得稳定的焊接电弧。
4. 配置合适的设备:选择合适的TIG焊接枪和氩气保护装置,确保焊接过程的可靠性和安全性。
二、氩弧焊技巧1. 操作焊接枪:稳定握持焊接枪,保持良好的手部协调。
通过焊接枪上的电流开关控制焊接电弧的启动和停止。
2. 焊接运动方式:在焊接时,采用直线平稳的运动方式。
焊接速度应均匀,以保证焊缝的一致性和质量。
3. 角度控制:保持恰当的焊接角度,通常为水平或接近水平。
焊接枪的角度对焊缝的质量有很大影响,所以需要特别注意。
4. 焊接顺序:先从焊接管道的底部开始焊接,然后逐渐向上焊接。
这种焊接顺序可以避免焊缝发生重力下沉的问题。
5. 氩气保护:在焊接过程中,保持合适的氩气流量,以保护焊接区域免受氧气的污染。
同时,要确保氩气的流量没有过大或过小,以充分保护焊接区域。
6. 控制电流强度:根据焊接需求,调整氩弧焊机的电流强度。
过小的电流可能导致焊接质量差,而过大的电流可能会熔化铜管表面,影响焊缝质量。
三、焊后处理焊接完成后,需要进行一些焊后处理步骤,以保证焊接的质量和焊缝的强度。
1. 清除气孔:检查焊缝是否存在气孔,如发现,使用切割工具将气孔部分切除,在剩余缺口处进行二次焊接。
2. 处理焊渣:焊接过程中,可能会产生一些焊渣。
使用刷子或其他适当的工具清除焊渣,以确保焊缝的光滑和整洁。
铜管焊接方法
铜管钎焊焊接方法
连接方式:钎焊焊接
加接方式:氧乙炔焊接炬手工加热
焊接位置:水平固定位置和垂直固定位置
焊接步骤:1.将铜管切成需要长度,断面与管子轴线垂直,用钢锉将端面毛刺锉平和修光。
2.铜管插入接头部分的表面应清洁,无油污。
否则,表面应清理后才可焊接。
一
般用砂布或不锈钢丝绒打光。
医疗气体用管,严禁用油类溶剂清洗,可用四氯
化碳。
3.根据需要取适量GB11618-89铜管接头专用钎剂加水拌成糊状,然后用小刷子
或其他工具蘸取拌匀的钎剂,均匀地抹在铜管接头承口处和铜管插入接头不部
分。
4.氧乙炔火焰焊接操作要求:
根据铜管接头的规格选择相应的焊枪。
使用中性火焰加热被焊铜管接头部分承口部分。
均匀加热被焊接件,用加热的钎料蘸取焊粉,均匀地抹在缝隙处,当温度达到750-850度时送入钎料。
切勿将火焰直接加热钎料。
毛细管作用产生的吸引
力能使溶化后的液态钎料网缝内渗透。
当钎料全部溶化时时停止加热。
由于该钎料流动性比较好,若继续加热,钎料会不断地往里渗透,不容易形成饱满的焊角。
管道安装时尽量避免倒立焊。
如必要时,应将焊炬火焰对准接头上部加热。
为避免焊料下淌,可使用石棉绳扎在焊件下面进行阻流。
5.焊后处理,各种钎料可以反复多次钎焊。
钎焊结束后,黄铜管自然冷却,紫铜
管件请用湿布冷却和拭揩连接部分,以稳定焊接部分,不必担心被烫伤,同
时可去掉钎焊产生的熔渣。
铜管焊接方法
空调制冷系统一般用铜铝等有色金属材料,在制造、安装和维修过程中,管道的焊接是关键一环,不但影响美观,更影响系统能否正常工作,必须引起高度重视。
焊料的选用
制冷空调的管件多是用铜(紫)管材,常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。
在焊接时要根据管道材料的特点,正确的选择焊料及熟练的操作,以确保焊接的质量。
1、对同类材料的焊接
1.1 铜与铜的钎焊可选用磷铜焊料或含银量低的磷铜焊料,如2%或5%的银基焊料。
这种焊料价格较为便宜,且有良好的熔液,采用填缝和润湿工艺,不需要焊剂。
1.2 钢与钢的焊接可选用黄铜条焊料加适当的焊剂,焊接时,将焊料加热到一定温度后插放在焊剂中,使焊剂熔化后附着在焊料上,但焊后必须将焊口附近的残留焊剂刷洗干净,以防产生腐蚀。
2 对不同材料的焊接
2.1 铜与钢或铜与铝的焊接可选用银铜焊料和适当的焊剂,焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净,防止产生腐蚀。
在使用焊剂时最好用酒精稀释成糊状,涂于焊口表面,焊接时酒精迅速蒸发而形成平滑薄膜不易流失,同时还可避免水份浸入制冷系统的危险。
2.2 铜与铁的焊接可选用磷铜焊料或黄铜条焊料,但还需使用相应的焊剂,如硼砂、硼酸或硼酸的混合焊剂。
3 焊接操作对焊接不同的材料,不同的管径时所需的焊枪大小和火焰温度的高低有所不同,焊接时火焰的大小可通过两个针形阀进行控制调整,火焰的调整是根据氧、乙炔气体体积比例不同可分为炭化焰、中性焰和氧化焰三种。
3 火焰的种类及特点
3.1.1 炭化焰其特点是氧气与乙炔气的体积比小于1,略缺氧,易将炭粒带入金属而影响焊料流动,冒黑烟,温度约为2700左右,可用于对管道的烘烤等。
3.1.2 中性焰其特点是焰芯的尺寸取决于燃烧气体的成份、耗量和流速,焊炬喷嘴孔直径决定了火焰焰芯的直径,而混合气的流速,则决定了焰芯的长度,中性焰的火焰分3层,焰芯呈尖锥形,色白而明亮,内焰为蓝白色,外焰由里向外逐渐由淡紫色变为橙色和蓝色,温度约为3000~3500 ℃左右,氧气与乙炔气的体积之比为1:1.2 制冷空调的管件焊接多使用中性焰。
3.1.3 氧化焰其特点是焰芯是圆锥形,长度明显地缩短,轮廓也不清晰,颜色暗淡,外焰也缩短了,火焰是蓝色,火焰燃烧时伴有响声,响声大小取决于氧气压力,氧化焰的温度高于中性焰,适用于黄铜的管件焊接。
火焰的性质是根据被焊金属种类及其性质来选择的,应注意科学地选择使用。
3.2 火焰的调节点燃前先按操作规程分别开启氧气瓶和乙炔气瓶的阀门,使低压氧气表指示在0.2 ~ 0.5MPa左右,乙炔气的压力表指示在0.05MPa左右。
然后微开焊枪的氧气阀。
再微开焊枪上的乙炔气阀,同时,从焊嘴的后面迅速点火。
切不可在焊嘴正面点火,以免喷火烧手。
点燃后即可调节,两阀的调节就是调节氧气与乙炔气进入焊枪混合气的比例,从而得到不同的火焰。
3.3 焊接时应严格按步骤进行操作,否则,将会影响焊的质量。
3.3.1 将要焊接管件表面清洁或扩口,扩完的喇叭口应光滑、圆正、无毛刺和裂纹,厚度均匀,用砂纸将要焊接的铜管接头部分打磨干净,最后用干布擦干净。
否则,将影响焊料流动及焊接质量。
3.3.2 对将要焊接的铜管互相重叠插入(注意尺寸)并圆心对准。
3.3.3 焊接时,必须对被焊件进行预热。
将火焰烤热铜管焊接处,当铜管受热至紫红色时,移开火焰后将焊料靠在焊口处,使焊料熔化后流入焊接的铜件中,受热后的温度可通过颜色来反映温度的高低。
