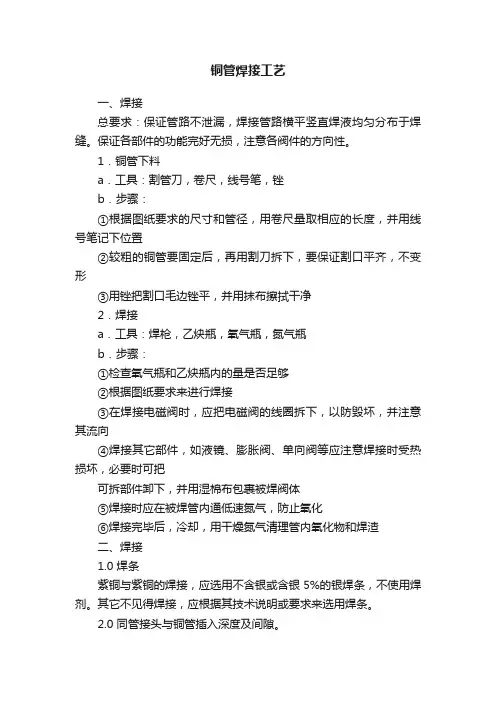

铜管焊接工艺一、焊接总要求：保证管路不泄漏，焊接管路横平竖直焊液均匀分布于焊缝。

保证各部件的功能完好无损，注意各阀件的方向性。

1．铜管下料a．工具：割管刀，卷尺，线号笔，锉b．步骤：①根据图纸要求的尺寸和管径，用卷尺量取相应的长度，并用线号笔记下位置②较粗的铜管要固定后，再用割刀拆下，要保证割口平齐，不变形③用锉把割口毛边锉平，并用抹布擦拭干净2．焊接a．工具：焊枪，乙炔瓶，氧气瓶，氮气瓶b．步骤：①检查氧气瓶和乙炔瓶内的量是否足够②根据图纸要求来进行焊接③在焊接电磁阀时，应把电磁阀的线圈拆下，以防毁坏，并注意其流向④焊接其它部件，如液镜、膨胀阀、单向阀等应注意焊接时受热损坏，必要时可把可拆部件卸下，并用湿棉布包裹被焊阀体⑤焊接时应在被焊管内通低速氮气，防止氧化⑥焊接完毕后，冷却，用干燥氮气清理管内氧化物和焊渣二、焊接1.0 焊条紫铜与紫铜的焊接，应选用不含银或含银5%的银焊条，不使用焊剂。

其它不见得焊接，应根据其技术说明或要求来选用焊条。

2.0 同管接头与铜管插入深度及间隙。

铜管规格最小间隙最大间隙插入深度1/4〃0.002〃0.006〃5/16〃3/8〃0.002〃0.006〃5/16〃1/2〃0.002〃0.006〃3/8〃5/8〃0.002〃0.006〃1/2〃3/4〃0.002〃0.006〃5/8〃7/8〃0.002〃0.006〃3/4〃1 1/8〃0.002〃0.007〃29/32〃1 3/8〃0.002〃0.007〃31/32〃1 5/8〃0.002〃0.008〃1 3/30〃2 1/8〃0.002〃0.008〃1 11/32〃2 5/8〃0.002〃0.008〃1 15/32〃3 1/8〃0.002〃0.008〃1 21/32〃3 5/8〃0.002〃0.009〃1 29/32〃4 1/8〃0.002〃0.009〃2 5/32〃3.0 焊接前表面清理除紫铜与紫铜焊接外，所有管件在焊接前都应用砂布或不锈钢丝刷清理，露出光亮金属表面。

铜管焊接施工方法1. 简介铜管焊接是一种常用的连接铜管的方法。

本文档将介绍铜管焊接施工的几种常用方法。

2. 焊接设备准备在进行铜管焊接前，需要确保以下设备准备齐全：- 焊接机- 焊接电极- 氧瓶和乙炔瓶- 焊接手套和护目镜等个人防护装备3. 焊接步骤3.1 清洁铜管表面在进行焊接之前，需要先清洁铜管表面以去除污垢和氧化物。

可以使用铜管刷进行擦拭和清洁。

3.2 铜管定位将要焊接的铜管根据需要的位置进行定位，确保连接点的准确度和稳定性。

3.3 进行焊接根据焊接方法的选择，进行相应的焊接操作。

以下是几种常用的焊接方法：- 火焰焊接：使用氧瓶和乙炔瓶进行火焰焊接。

将焊接电极与铜管连接点进行接触，然后通过控制火焰来进行焊接操作。

- 电弧焊接：使用焊接机和焊接电极进行电弧焊接。

将焊接电极与铜管连接点进行接触，通过电流产生的电弧进行焊接操作。

3.4 焊接后处理焊接完成后，需要进行焊缝处理以增强连接的强度和密封性。

可以使用砂纸将焊接处的毛刺和不平整处进行打磨和修整。

4. 安全注意事项在进行铜管焊接施工时，需要注意以下安全事项：- 确保焊接区域通风良好，以防止有害气体的积聚。

- 穿戴个人防护装备，如焊接手套和护目镜，以保护自身安全。

- 遵守操作规程，避免使用不正确的焊接方法和设备。

5. 结论铜管焊接是一种有效的连接铜管的方法。

通过正确的焊接方法和设备准备，并遵守安全注意事项，可以确保焊接质量和安全性。

以上为铜管焊接施工方法的简要介绍，详细步骤和操作细节请参考相关焊接指导手册和规范文件。

铜管焊接的工艺原理铜管钎焊连接是在焊接接头处加热，加入焊料溶解，依靠毛细作用将熔化的钎料吸入连接处完成钎焊连接。

铜管配件如：束节，弯头，三通等均采用套管式搭接连接。

铜管和钎焊套管加工精度很高，它们装配在一起形成小而均匀的间隙。

当清洁，涂有熔剂的铜管插入清洁，涂有熔剂的钎焊套管并加热到钎料的熔点温度，在母树不熔化的情况下，钎料熔化后润湿，在毛细管作用下填充进两母材连接处的缝隙，形成钎焊缝，在缝隙中，钎料和母树之间相互溶解和扩散，从而得到牢固的结合。

1，铜管钎焊的工艺流程2，铜管焊接操作步骤及要点：（1）准确度量铜管（2）切割铜管：将铜管切成需要之长度，注意断面必须与管子轴线成垂直。

对于直径6－10mm的管子可用小钢锯切割，对于大一些的管子可用旋转式切管机或每英寸至少32齿的钢锯切割。

使用切管机时应注意不要施加太大的力将切管机压在铜管上，否则会形成“喷咀”，即管端直径减小。

（3）除去毛边；并清洁表面铜管插入接头部分的表面应清洁，无油污。

一般用细砂纸或不锈钢丝绒打光，使用含磨料的尼龙擦洗垫效果也很好。

（4）管道的组装：管子清洁完毕，根据需要取适量铜管接头专用钎剂加水拌成糊状，然后用小刷子或其他工具蘸取拌匀的钎剂，均匀地抹在铜管接头承口处和铜管插入接头部分，转动管子上的套管，并确认管子完全插入承插口底部，然后擦去多余的熔剂，接头就组装好可以加热了。

（5）加热铜管，并使用适量焊料根据铜管接头的规格选择相应的焊枪。

使用氧乙炔中性火焰加热被焊铜管接头承口部分。

均匀加热被焊接件，用加热的钎料沾取适量钎剂（焊粉）均匀地抹在缝隙处，当湿度达650－750度时送入钎料（图B，C）。

切勿将火焰直接加热钎料。

毛细管作用产生的吸引力能使熔化后的液态钎料往缝内渗透。

当钎料全部熔化时停止加热。

由于该钎料流动性比较好，若继续加热，钎料会不断地往里渗透，不容易形成饱满的焊角。

管道安装时尽量避免倒立焊。

如必要时，应将焊炬火焰对准接头上部加热。

铜管工艺流程4.3.9 铜管工艺流程1.铜管安装应符合下列要求:(1) 管道切割可采用手动或机械切割，不得采用氧气—乙炔火焰切割，切割时，应防止操作不当使管子变形，管子切口的端面应与管子轴线垂直，切口处的毛刺等应清理干净。

(2) 管道坡口加工应采用锉刀或坡口机，不得采用氧气—乙炔火焰切割加工。

夹持铜管用的台虎钳钳口两侧应垫以木板衬垫。

2.预制管道时应测量正确的实际管道长度在地面预制后，再进行安装。

有条件的应尽量用铜管直接弯制的弯头。

多根管道平行时，弯曲部位应一致，使管道整齐美观。

3.管道煨弯不宜热煨、一般外径在108mm以下采用压制弯头或焊接弯头。

铜弯管的直边长度应不小于管外径，且不小于30mm。

弯管的加工还应根据管道的材质、管径和设计等条件来决定。

4.采用铜管加工补偿器时，应先将补偿器预制成形后再进行安装。

采用定型产品套筒式或波纹管式补偿器时，也宜将其与相邻管子预制成管段后再进行安装，特别是选用不锈钢等异种材料需与铜管钎焊连接的补偿器时，一般应将补偿器与铜管先预制成管段后，再进行安装。

更多知识可关注微信号：AZPT991敷设管道所需的支吊架，应按施工图标明的形式和数量进行加工预制。

5.铜管机械连接、焊接连接应符合下列要求:(1) 铜管钎焊连接前应先确认管材、管件的规格尺寸是否满足连接要求。

依据图纸现场实测配管长度，下料应正确。

(2) 钎焊强度小，一般焊口采用搭接形式。

搭接长度为管壁厚度的6～8倍，管道的外径D 小于等于28mm时，搭接长度为(1.2～1.5)D(mm)。

(3) 焊接前应对铜管外壁和管件内壁用细砂纸，钢毛刷或含其他磨料的布砂纸擦磨，清除表面氧化物。

(4) 焊接过程中，焊嘴应根据管径大小选用得当，焊接处及焊条应加热均匀。

不得出现过热现象，焊料渗满焊缝后应立即停止加热，并保持静止。

自然冷却。

(5) 铜管与铜合金管件或铜合金管件与铜合金管件间焊接时，应在铜合金管件焊接处使用助焊剂，并在焊接完后，清除管道外壁的残余熔剂。

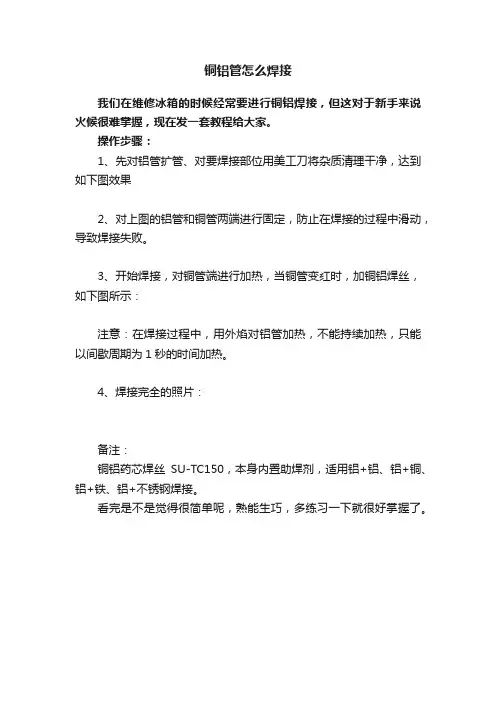

铜铝管怎么焊接
我们在维修冰箱的时候经常要进行铜铝焊接，但这对于新手来说火候很难掌握，现在发一套教程给大家。

操作步骤：
1、先对铝管扩管、对要焊接部位用美工刀将杂质清理干净，达到如下图效果
2、对上图的铝管和铜管两端进行固定，防止在焊接的过程中滑动，导致焊接失败。

3、开始焊接，对铜管端进行加热，当铜管变红时，加铜铝焊丝，如下图所示：
注意：在焊接过程中，用外焰对铝管加热，不能持续加热，只能以间歇周期为1秒的时间加热。

4、焊接完全的照片：
备注：
铜铝药芯焊丝SU-TC150，本身内置助焊剂，适用铝+铝、铝+铜、铝+铁、铝+不锈钢焊接。

看完是不是觉得很简单呢，熟能生巧，多练习一下就很好掌握了。

铜管焊接技巧和方法焊接时应严格按步骤进行操作，否则，将会影响焊接的质量。

1、准备与配管1.1、检查氧气瓶和乙炔瓶内的量是否足够。

1.2、核对图纸要求，保证各部件的齐全无缺，功能完好。

1.3、保证管路光路横平竖直，注意各阀件的方向性。

1.4、根据图纸要求的尺寸和管径，用卷尺量取相应的长度，并用线号笔几下位置。

1.5、较粗的铜管要固定后，再用割刀拆下，要保证割口平齐，不变形。

1.6、用锉把割口毛边锉平，并用抹布擦拭干净。

料流动及焊接质量。

1.7、除紫铜与紫铜焊接外，所有管件在焊接前都应用纱布或不锈钢丝刷清理，露出光亮金属表面。

(内为表面均要清理，金属屑及砂粒应清除干净)1.8、对将要焊接的铜管互相重叠插入(注意尺寸)并圆心对准。

1.9、铜管接头与铜管插入深度及间隙见表。

(插入深度约等于管径)2、保护2.1、焊接时应在被焊管奶通低速氮气，防止氧化。

2.2、乙炔气应通过无氧化焊接发生器，防止焊接物件外表面氧化。

3、焊接3.1、焊接时，必须对被焊件进行预热。

将火焰烤热铜管焊接处，当铜管受热至紫红色时，移开火焰后将焊料靠在焊口处，使焊料熔化后流入焊接的铜件中，受热后的温度可通过颜色来反映温度的高低，暗红色：600摄氏度左右;深红色：700摄氏度左右;橘红色：1000摄氏度左右。

3.2、焊接时，气焊火焰不得直接加热焊条。

3.3、对于高温条件下易变形，损坏的部件应采取相应保护措施。

如角阀、蒸发器，冷凝器等要用湿纱布包扎接口后再进行焊接，对于电磁阀、膨胀阀、液镜、四通阀，能拆开的一定要拆开后焊接，不能拆的同样采取以上措施。

3.4、焊接时，在焊完后将铜管进行退火时，退火温度不低于300摄氏度。

3.5、焊接完毕后，冷却，用干燥氮气清理管内氧化物和焊渣。

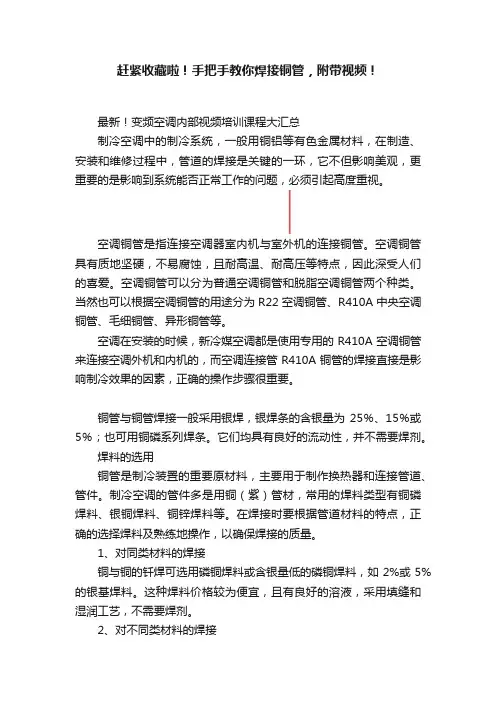

赶紧收藏啦！手把手教你焊接铜管，附带视频！最新！变频空调内部视频培训课程大汇总制冷空调中的制冷系统，一般用铜铝等有色金属材料，在制造、安装和维修过程中，管道的焊接是关键的一环，它不但影响美观，更重要的是影响到系统能否正常工作的问题，必须引起高度重视。

空调铜管是指连接空调器室内机与室外机的连接铜管。

空调铜管具有质地坚硬，不易腐蚀，且耐高温、耐高压等特点，因此深受人们的喜爱。

空调铜管可以分为普通空调铜管和脱脂空调铜管两个种类。

当然也可以根据空调铜管的用途分为R22空调铜管、R410A中央空调铜管、毛细铜管、异形铜管等。

空调在安装的时候，新冷媒空调都是使用专用的R410A空调铜管来连接空调外机和内机的，而空调连接管R410A铜管的焊接直接是影响制冷效果的因素，正确的操作步骤很重要。

铜管与铜管焊接一般采用银焊，银焊条的含银量为 25％、15％或5％；也可用铜磷系列焊条。

它们均具有良好的流动性，并不需要焊剂。

焊料的选用铜管是制冷装置的重要原材料，主要用于制作换热器和连接管道、管件。

制冷空调的管件多是用铜（紫）管材，常用的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。

在焊接时要根据管道材料的特点，正确的选择焊料及熟练地操作，以确保焊接的质量。

1、对同类材料的焊接铜与铜的钎焊可选用磷铜焊料或含银量低的磷铜焊料，如2%或5%的银基焊料。

这种焊料价格较为便宜，且有良好的溶液，采用填缝和湿润工艺，不需要焊剂。

2、对不同类材料的焊接铜与钢或铜与铝的焊接可选用银铜焊料和适当的焊剂，焊后必须将焊口附近的残留焊剂用热水或水蒸气刷洗干净，防止产生腐蚀。

在使用焊剂时最好用酒精稀释成糊状，涂于焊口表面，焊接时酒精迅速蒸发而形成平滑薄膜不易流失，同时还可避免水份浸入制冷系统的危险。

（2）铜与铁的焊接可选用磷铜焊料或黄铜条焊料，但还需使用相应的焊剂，如硼砂、硼酸或硼酸的混合焊剂。

焊接操作对焊接不同的材料，不同的管径时所需的焊枪大小和火焰温度的高低有所不同，焊接时火焰的大小可通过两个针形阀进行控制调整，火焰的调整时根据氧、乙炔气体体积比例不同可分为炭化焰、中性焰和氧化焰三种。

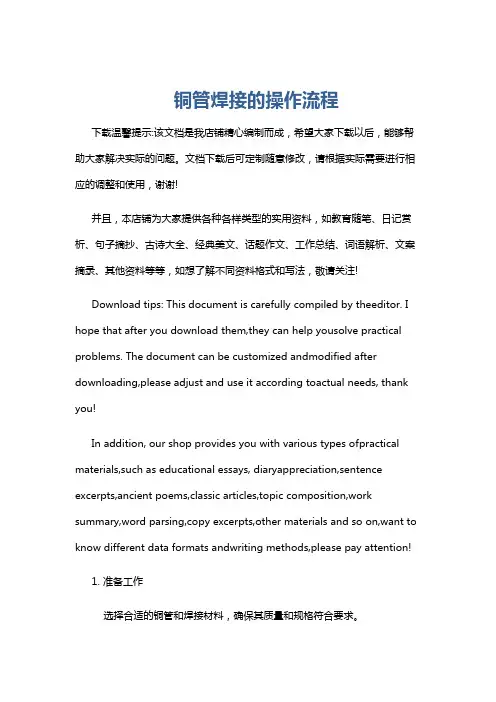

铜管焊接的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工作选择合适的铜管和焊接材料，确保其质量和规格符合要求。

大直径铜管焊接工艺流程英文回答：Welding is a common method used to join two or more pieces of metal together. When it comes to welding large diameter copper pipes, there are several steps involved in the process. Let me walk you through the general procedure.1. Preparation: Before starting the welding process, it is important to prepare the copper pipes properly. This includes cleaning the surfaces to be welded and removing any dirt, grease, or oxidation. Additionally, the pipes should be cut to the desired length and deburred to ensure a smooth and even joint.2. Tacking: Tacking is the process of temporarily holding the pipes in place before the final welding. Thisis done by using small welds or clamps to secure the pipes in the correct position. Tacking helps to ensure proper alignment and prevents any movement during the weldingprocess.3. Welding: Once the pipes are properly prepared and tacked, the welding process can begin. In the case of large diameter copper pipes, a commonly used welding method is Tungsten Inert Gas (TIG) welding. TIG welding uses a non-consumable tungsten electrode to produce the weld. The electrode creates an arc that melts the copper and a separate filler metal is added to create the joint.During the welding process, it is important to maintain the correct heat and speed to ensure a strong and reliable weld. Proper control of the welding parameters, such as current, voltage, and travel speed, is crucial to achieve a high-quality weld.4. Post-welding: After the welding is complete, the joint should be inspected for any defects or imperfections. This can be done visually or by using non-destructive testing techniques such as dye penetrant or ultrasonic testing. Any defects should be repaired or the joint may need to be re-welded.In summary, the process of welding large diametercopper pipes involves preparation, tacking, welding, and post-welding inspection. Following these steps and maintaining proper control of the welding parameters will result in a strong and reliable joint.中文回答：焊接是一种常用的方法，用于将两个或更多的金属件连接在一起。

1、焊接1）钎焊作业钎焊材料：有软钎焊和硬钎焊2种，必须使用硬钎焊。

钎焊的选用：紫铜+紫铜：钎料为Bcu93P（GB 6418），无须钎剂。

气体助焊剂：可防止铜管表面氧化及有钎作用，推荐使用。

钎焊温度：820-860℃(铜管为浅红色)。

2）作业前的安全确认a.施工人员的点名和健康状态确认。

b.工作服确认（安全帽、服装、安全袋、安全鞋等）。

c.对作业场所和作业环境的说明。

d.进行作业分工。

对作业内容、方法及顺序进行说明。

进行危险预测活动。

e.制成“施工计划书”。

f.制定每组的负责人。

g.说明可能发生的如触电、火灾等事故。

h.指导正确使用电动机械。

i.说明“闲人莫入”的场所。

j.使用明火时要提出申请，并得到现场安全负责人的批准。

k.按照当地的法规，接受消防部门指导。

l.清点工具。

前一天收工后也请清点一下工具，如有必要对配管系统进行冷媒补充，以免用尽。

3）注意事项a.施工人员一定要有资格。

一定要按照当地的法规，由有资格人员进行火焰操作。

b.穿戴连体工作服（最好是棉制）、安全鞋、安全帽、皮手套、防护眼镜、防尘口罩等。

一定要使用带回火防止阀的焊枪，一定要保证安全。

c.注意不要被火焰和加热部件烫伤。

d.小心操作储气瓶，当心气体泄漏。

e.搬走周围的可燃物。

如不能搬走时，切实的做好防火处理（如用防火罩包住等）。

f.多换气以防吸入有害气体。

g.一切有安全问题的地方都要采取措施。

h.分歧管接头、管端周围的操作，应尽量在下面进行，在高处作业难掌握加热量，而且容易熔化分歧管本身的焊接部位而引起泄漏。

例如：i.为避开较难钎焊的位置，可在下面预制一个组件再装上去。

4）作业顺序焊接作业基本流程：a.钎焊部的清洁磨光——磨去连接部的金属材料。

（去除氧化膜，可用无纺布，研磨布，砂纸）脱脂——如有油污的话，用丙酮或酒精溶剂进行脱脂处理。

同时必须用0.8MPa(表压)的压缩空气进行吹扫。

吹扫次数不应小于3次，直至无污物排出为止。

b.确认管与接头的间隙是否合适将接头插入管子，然后朝下放一下，如果能靠摩擦力而不掉下则认为是合适的。

3.5铜管安装
3.5.1 铜管的对口加工、焊接及热影响区处理：
铜管道连接应采用专用接头，宜采用承接或套管焊接，焊丝型号应正确。

承口应迎介质流向安装。

铜管接口焊后焊缝表面应清洗处理，并涂刷保护面层；见图3.5.1。

图3.5.1 铜管接口焊后焊缝表面清洗处理
3.5.2 铜管丝扣连接要求：
厚壁铜管的外径和壁厚应符合国标尺寸，丝扣数量要正确，连接处白漆麻丝、生料带清除干净、丝口露出根部2～3扣。

3.5.3 铜管卡压式套接连接要求：
铜管卡压式连接，管口应平整光滑无凹陷，管子末端画标记线一周，确认管子插入长度，留有3～5mm间隙，管子与接口成一条直线，用配套专用压接工具压接连接。

3.5.4 铜管安装时应与碳钢支架抱箍隔绝。

3.5.5 质量通病
1 焊后管道焊缝及热影响区未进行处理；见图3.5.5。

图3.5.5 焊缝表面未处理
2 支架、抱箍与管道间未用衬垫隔绝。

铜管施工焊接的检验标准和流程铜管施工焊接的检验标准和流程铜管施工技术、工艺流程、焊接、工程质量要求及验收标准、验收铜业公司在本文中叙述铜管施工技能，分为以下方面：工艺流程、管道装置施工前应具有的条件及留意事项、管道安置和敷设、管道调直、管道切开、弯管、法兰衔接、焊接、工程质量要求及查验标准、查验等。

1.工艺流程：工艺流程：工艺流程铜管调直→切开→弯管→螺纹衔接→法兰衔接→焊接→钨极氩弧焊→预热和热处理→支架及管道穿墙装置→补偿器装置→阀门装置→脱脂→试压→管道油清洗2.管道装置施工前应具有的条件及留意事项：管道装置施工前应具有的条件及留意事项：管道装置施工前应具有的条件及留意事项2.1 规划施工图和其它技能文件完备。

已断定施工组织规划2.2 施工人员应了解建筑结构构成，吊顶高度，管井内管道数量，断定管位。

2.3 技能培训，了解铜管、管件规格敷设办法，衔接办法及其它操作关键。

2.4 管材、管件、支吊架、焊条、焊膏、保温材料和专用东西已备妥，能保正常正常施工。

2.5 管道在装置前，应对材料外观质量，和管件的合作公役进行仔细查看。

受污染的管材，管件表里尘垢应完全整理洁净。

2.6 管道装置施工中应留意事项1）施工过程中应访止污物污染管材、管件、特别是强酸、强碱和有机溶剂。

2）管材表面注明的标准、规格、商标、类型、出厂日期等符号应面向外侧的夺目方位。

3）小于28mm 口径铜客为半硬管，可运用专用手动东西弯曲（15°--180°），能够不必或少用管件。

4）装置过程中发作管口变形，有必要用专用东西恢复后方可装置。

3.管道安置和敷设3.1 铜管安置必需复合规划要求。

3.2 将预制好的管段按编号装置在管道支架上，将承口朝来水方向顺次刺进承口。

3.3 铜管调直运用木锤轻击管壁，调直后将管道固定在管架上进行焊接。

3.4 敷设在回填土内，应选用带聚乙烯护套的铜管，在敷设和回填时，触摸面表面部位不得有坚固物体存在。
