半导体的封装技术有哪些
半导体的封装技术主要包括以下几种:
11 DIP封装(Dual Inline Package)
这是一种双列直插式封装技术。
引脚从封装两侧引出,封装材料通
常采用塑料或陶瓷。
其特点是成本较低,易于插拔,但封装密度相对
较低。
111 SOP封装(Small Outline Package)
也称为小外形封装。
引脚从封装两侧引出呈海鸥翼状。
它比DIP封
装更薄、更小,适用于对空间要求较高的应用。
112 QFP封装(Quad Flat Package)
四侧引脚扁平封装。
引脚从芯片的四个侧面引出,呈鸥翼形或J形。
具有较高的引脚数量和封装密度。
113 BGA封装(Ball Grid Array)
球栅阵列封装。
在封装底部以球形引脚取代了传统的引脚。
这种封
装提供了更高的引脚密度和更好的电气性能。
114 CSP封装(Chip Scale Package)
芯片级封装。
其尺寸接近裸芯片的尺寸,具有更小的体积、更薄的
厚度和更短的引脚。
115 Flip Chip封装
倒装芯片封装。
芯片正面朝下,通过凸点与基板直接连接,减少了信号传输的路径和电感,提高了性能。
不同的封装技术具有各自的特点和适用场景,在半导体制造和应用中,需要根据具体的需求选择合适的封装技术,以实现最佳的性能、成本和可靠性平衡。
半导体封装材料分类标准在半导体封装中,各种材料的选择和运用对于产品的性能和可靠性有着至关重要的影响。
以下是半导体封装材料的分类标准,主要包括封装基板、引线框架、粘结材料、填料和封料、包装材料等方面。
一、封装基板封装基板是半导体封装的基础,主要用于承载芯片和引线框架,并确保电气连接的可靠性。
根据材料的不同,封装基板可分为硬质基板和软质基板两类。
1.1硬质基板硬质基板通常采用高导热、高绝缘、高耐腐蚀性的材料制成,如陶瓷、玻璃等。
其优点是热稳定性好、机械强度高,适用于高功率、高频率的半导体器件封装。
1.2软质基板软质基板通常采用具有柔性的绝缘材料制成,如聚酰亚胺、聚酯等。
其优点是可弯曲、轻便、散热性好,适用于需要柔性和可弯曲性的半导体器件封装。
二、引线框架引线框架是半导体封装中用于连接芯片和外部电路的金属框架,主要起支撑和电气连接的作用。
根据材料的不同,引线框架可分为金属引线框架和硅引线框架两类。
2.1金属引线框架金属引线框架采用铜、金、银等金属材料制成,具有导电性好、机械强度高等优点,适用于各种类型的半导体器件封装。
2.2硅引线框架硅引线框架采用硅材料制成,具有耐高温、耐腐蚀性好等优点,适用于高温、高压环境下的半导体器件封装。
三、粘结材料粘结材料主要用于将芯片、引线框架等组件粘结固定在一起,并确保电气连接的可靠性。
根据材料的不同,粘结材料可分为环氧树脂、硅胶和其他粘结材料三类。
3.1环氧树脂环氧树脂是一种常用的半导体封装粘结材料,具有粘结强度高、电气绝缘性好等优点,适用于多种半导体器件封装。
3.2硅胶硅胶是一种具有柔性的半导体封装粘结材料,具有耐高温、耐腐蚀性好等优点,适用于需要柔性和可弯曲性的半导体器件封装。
3.3其他粘结材料其他粘结材料包括聚酰亚胺、聚酯等,具有各自独特的特点和适用范围。
例如聚酰亚胺具有高温稳定性和优秀的电气性能,适用于高功率、高频率的半导体器件封装;聚酯则具有优良的机械性能和耐腐蚀性,适用于多种类型的半导体器件封装。
半导体封装根据不同的用途,半导体的封装可以分为多种类型。
半导体的封装标准包括 JEDEC 和JEITA 标准,但有许多来自不同半导体制造商的封装不属于上述标准。
另外,JEDEC 和JEITA 这两种标准的名称也并非总是被用于制造商的产品目录和数据表中,除此以外,不同制造商之间的描述系统也不统一。
本页提供关于以下半导体封装描述规则的基本信息。
• 对那些明显具有相同封装的产品必须尽可能提供统一的一般性描述;如DIL →DIP 等。
• 如果制造商无法使用通用的名称,或者如果封装类型是众所周知的情况,则可使用制造商的描述;如PENTAWATT 等。
•作为一般性规则,必须在封装描述之后加上标有指示针脚数量的数字;如DIP24、SOT23-5等。
注:本页中所提供的信息仅供参考。
请在使用前确认制造商数据表中的所有数据。
DIP主要分类 主要分类说明 次级分类 次级分类说明有时也称为“DIL”,但在本网站上,它们被统称为“DIP”,是指引脚从封装的两侧引出的一种通孔贴装型封装。
尽管针脚间距通常为2.54毫米 (100密耳),但也有些封装的针脚间距为1.778毫米 (70密耳)。
DIP 拥有6-64个针脚,封装宽度通常为15.2毫米(600密耳)、10.16毫米(400密耳)、或7.62毫米(300密耳),但请注意,即使针脚数量相同,封装的长度也会不一样。
DIP(双列直插式封装) 塑料DIP 封装。
有时也称为“PDIP”,但在本网站上它们被统称为“DIP”。
CDIP(陶瓷DIP) 陶瓷DIP 封装。
有时也称为“CERDIP”,但在本网站上它们被统称为“CDIP”。
WDIP(窗口DIP)一种带有消除紫外线的透明窗口的DIP 封装,通常是一种使用玻璃密封的陶瓷封装。
不同制造商的描述可能会有所不同,但ST (ST Microelectronics )公司称之为“FDIP”。
在本网站上,它们被统称为“WDIP”。
功率DIP 能够通过引脚散除IC 所产生的热量的一种DIP 封装类型。
die shear标准关于"die shear标准"的1500-2000字文章。
第一步:引言Die shear标准是指在半导体封装过程中以及对半导体器件进行测试时,评估焊点强度和可靠性的一种重要测试指标。
焊点强度和可靠性对于半导体器件的性能和使用寿命具有重要的影响。
本文将详细介绍die shear标准的定义、测试方法、评估标准以及其在半导体行业中的重要性。
第二步:定义Die shear是指在半导体器件封装过程中,芯片与承载板之间的焊点强度。
焊点的强度决定了芯片与承载板之间的连接是否牢固,直接影响到半导体器件的性能和可靠性。
因此,确定合适的die shear标准是必要的。
第三步:测试方法进行die shear测试时,通常使用一台电子式力测量仪来测量并记录焊点的强度。
测试过程中,在特定的温度和湿度条件下,通过施加垂直和水平的力来测量焊点的强度。
根据焊点的材料和尺寸,测试过程中施加的力可能会有所不同。
测试操作应符合国际标准,例如JESD22-B116D和MIL-STD-883等。
第四步:评估标准在进行die shear测试后,需要根据焊点的强度进行评估。
通常,评估标准包括两个方面:首先是垂直力测试,即施加垂直方向的力量来测试焊点的强度;其次是水平力测试,即施加水平方向的力量来测试焊点的强度。
通过对两者的分析比较,可以得出焊点强度的评估结果。
第五步:die shear标准的重要性确定合适的die shear标准对于半导体行业至关重要。
首先,它可以帮助识别和解决焊点强度不足的问题,从而提高半导体器件的可靠性。
其次,die shear标准可以为半导体生产商提供一种质量控制的手段,确保生产的器件符合规格要求。
此外,die shear标准还可以作为一种评估半导体供应链中不同供应商的能力和质量的指标。
第六步:应用领域Die shear标准广泛应用于半导体行业中的各个环节,如芯片制造、封装、测试等。
t7code 半导体标准解释说明以及概述1. 引言1.1 概述半导体是现代电子技术的基础,其在各个领域都有广泛的应用。
随着科技的进步和需求的增加,对半导体标准的需求也越来越迫切。
本文将深入探讨t7code半导体标准,并对其进行解释说明和概述。
1.2 文章结构本文分为五个部分:引言、半导体标准解释说明、半导体标准概述、T7code解释说明以及结论。
在引言部分,我们将对t7code半导体标准进行整体介绍,并描述文章的结构安排。
1.3 目的本文的目的旨在向读者传达有关t7code半导体标准的相关信息。
通过解释说明和概述,我们希望能够帮助读者更好地理解该标准并认识到其重要性。
同时,我们还将提供关于T7code的详细解释,以便读者获取更全面的了解。
请注意:以上所写内容仅供参考,请根据实际情况进行适当修改和调整。
2. 半导体标准解释说明:半导体标准是为了推动和促进半导体产业的发展,确保在设计、制造和测试过程中产品的可靠性、一致性和互操作性。
这些标准在电气、物理、材料等方面提供了指导和规范,以确保产品能够达到预期的性能和质量要求。
在半导体行业,有许多重要的国际标准组织和机构,如国际电工委员会(IEC)、美国电子工程师学会(IEEE)、国际半导体联盟(SEMI)等。
这些组织制定了各种与半导体相关的国际标准,涵盖了诸多方面,包括尺寸规范、物理参数、接口定义、测试方法等。
其中,最常见的一些半导体标准包括:1. 封装标准:定义了芯片封装形式、引脚排列方式以及尺寸要求。
例如,JEDEC 制定了许多常用的集成电路封装标准,如DIP(双列直插封装)、SMD(表面贴装封装)等。
2. 通信接口标准:规定了不同设备之间数据传输的格式和约束条件。
例如,USB (通用串行总线)是一种被广泛应用的数字设备之间传输数据的接口标准。
3. 物理参数标准:定义了半导体器件的物理特性和参数范围。
这些标准确保不同厂商制造的元器件在性能上具有可比性和互操作性。
半导体几种封装及应用范围半导体器件的封装形式是指将半导体芯片固定在封装材料中,以提供电气连接和保护芯片的外部结构。
不同的半导体器件具有不同的封装形式,主要根据器件的类型、尺寸、功率和应用需求等来选择。
目前常见的半导体器件封装形式包括以下几种:1. DIP封装(Dual in-line package)DIP封装是最早应用的一种半导体器件封装形式,其引脚排列成两行,中间有一定间距,适用于大多数集成电路、逻辑器件和传感器等。
DIP封装的优点是结构简单、成本低廉、可手动焊接,但体积较大,不适合高集成度和高密度的应用。
2. 焊盘封装(QFP)焊盘封装是现代集成电路器件最常见的一种封装形式,其引脚布置成矩形,边缘有焊盘用于焊接。
QFP封装广泛应用于微处理器、存储器、FPGA等,具有密度高、功耗低、带宽大、易于自动焊接等优点。
3. 表面贴装封装(SMT)表面贴装封装是目前半导体器件最常用的一种封装形式,尤其适用于小尺寸、高集成度和高频率的应用。
SMT封装将芯片焊接在PCB表面,通过焊接球或焊锡膏与PCB的焊盘连接。
SMT封装包括BGA(Ball Grid Array)、CSP(Chip Scale Package)等多种形式,广泛应用于手机、平板电脑、相机、无线通信等领域。
4. 射频封装(RF)射频封装主要针对射频器件的特殊性需求,如天线、射频放大器等。
射频封装要求引脚的长度和布线特性具有低损耗、高速度和低串扰的特点,常见的射频封装形式包括QFN、MSOP等。
5. 高功率封装(Power)高功率封装适用于功率器件和功率集成电路等高功率应用,主要解决散热、这样设计和电气特性的问题。
常见的高功率封装形式包括TO封装、DPAK封装、SOT 封装等。
半导体器件的封装形式根据应用需求的不同,还可以细分为塑封、金属封装、陶瓷封装等多个不同的材料类型。
此外,封装形式还可以根据引脚的连接方式、数量和排列方式等因素进行分类。
封装的JEDEC标准封装级JEDEC标准是一种用于测试和评估半导体器件的标准。
其中包括吸湿敏感度试验、预处理标准、超声扫描判定标准、高压蒸煮试验、温度循环试验、高温储存试验、高温环境条件下的工作寿命试验、恒温恒湿试验、高温加速应力试验、不上电的高加速湿气渗透试验、低温储存试验、管脚疲劳度试验和易焊性试验。
吸湿敏感度试验(MSL)是一种测试半导体器件吸湿敏感性的标准。
JEDEC版本号为J-STD-020D,中文版为非密封型固态芯片。
采用标准为IPC J-STD 020D.1.吸湿敏感度试验的等级从MSL1到MSL6不等。
预处理标准22A113F是一种用于测试半导体器件预处理的标准。
FT+ MSL3+FT3是采用标准。
超声扫描判定标准(J-STD-035D)是一种用于测试半导体器件焊接质量的标准。
采用标准为jstd035声学扫描.pdf。
高压蒸煮试验(PCT)是一种测试半导体器件耐湿性的标准。
JEDEC版本号为JESD22-A102C,采用标准为22A102C-PCT.PDF,测试时间为168小时。
温度循环试验(TCT)是一种测试半导体器件耐温性的标准。
JEDEC版本号为JESD22-A104D,测试时间为500个循环。
温度循环寿命测试(JESD22-A100C)是一种测试半导体器件寿命的标准,采用标准为Cycled XXX-H。
上电温度循环(22A105-B)是一种测试半导体器件温度循环性能的标准,采用标准为22A105-B-_Power_and_Temperature_Cycli。
高温储存试验(HTST)是一种测试半导体器件耐高温性的标准。
JEDEC版本号为JESD22-A103C,测试时间为1000小时。
高温环境条件下的工作寿命试验(JESD22-A108C)是一种测试半导体器件在高温环境下的寿命的标准,测试条件为温度、偏置电压和电流。
恒温恒湿试验(THT)是一种测试半导体器件耐湿性的标准。
JEDEC版本号为JESD22-A101C,测试时间为1000小时。
半导体集成电路封装术语1 范围本文件规定了半导体集成电路封装在生产制造、工程应用和产品交验等方面使用的基本术语。
本文件适用于与半导体集成电路封装相关的生产、科研、教学和贸易等方面的应用。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 7092 半导体集成电路外形尺寸GB/T 9178 集成电路术语3 通用术语GB/T 9178界定的以及下列术语和定义适用于本文件。
3.1封装 package半导体集成电路的全包封或部分包封体,它提供:——机械保护;——环境保护;——外形尺寸。
封装可以包含或提供引出端,它对集成电路的热性能产生影响。
3.2底座 header封装体中用来安装半导体芯片并已具备了芯片焊接(粘接)、引线键合和引出端等功能的部分,它是封装结构的基体。
3.3底板 base在陶瓷或金属封装中,构成底座的一种片状陶瓷或金属零件。
3.4盖板(管帽) cap在陶瓷封装或金属底座上,采用金属或陶瓷制成片状或帽状结构,封接后对整个封装形成密封的一个零件。
3.5密封环 seal ring装在陶瓷封装表面上的一个金属或陶瓷件,在其上可焊接一个用于密封的盖板。
3.6引线框架 leadframes采用冲制或刻蚀工艺制造,使具有一定几何图形和规定外形尺寸,提供陶瓷封装、塑料封装或陶瓷熔封引出线的一个或一组金属零件。
引线框架各部位名称见图1a)、图1b)和图1c)。
a)陶瓷封装引线框架b)塑料封装引线框架(成型后)c ) 陶瓷熔封封装引线框架图1 引线框架3.7引线 lead安装在封装底板上用于电接触的金属线。
3.8引岀端 terminal封装上电接触的外接点,通常指引出线或端子。
3.9引岀端识别标志 terminal visual index鉴别第一引出端位置的参考特征(例如标记、凹槽、缺口、切角、凹陷或键等)。
半导体分立器件封装命名规则解释说明以及概述1. 引言1.1 概述半导体分立器件封装是指对单个的半导体器件进行封装,以便在电路中使用。
而半导体分立器件封装命名规则则是用于标识和描述这些封装形式的一种规范。
随着电子行业的发展和技术的进步,半导体分立器件封装命名规则成为了确保产品质量、标准化生产和交流合作的重要工具。
1.2 文章结构本文将详细解释和说明半导体分立器件封装命名规则,旨在帮助读者更好地理解和掌握这一方面的知识。
文章首先会介绍什么是半导体分立器件封装命名规则,并阐述其目的和重要性。
接着,我们将列举常见的半导体分立器件封装命名规则示例,从实际案例中深入探讨这些规则的应用。
然后,本文还将概述国际标准与行业标准的区别,并提供国内外常用的半导体分立器件封装命名规则总览。
最后,我们将讨论这一领域的发展趋势和未来发展方向。
1.3 目的本文的目的是全面介绍半导体分立器件封装命名规则,解释其含义和重要性,并为读者提供一个清晰的概述。
通过深入研究和讨论,我们希望能够加深人们对半导体分立器件封装命名规则的理解,同时引起相关行业和领域内人士对这一问题的关注。
最后,我们也将提出进一步研究和应用推广建议,以促进半导体分立器件封装命名规则标准化、统一化发展。
2. 半导体分立器件封装命名规则解释说明2.1 什么是半导体分立器件封装命名规则半导体分立器件封装命名规则指的是定义半导体器件外部封装形式和结构的规则和标准。
由于不同类型的半导体器件在表面封装形式上有所差异,因此需要一套统一的命名规则来对这些器件进行分类和标识。
2.2 命名规则的目的和重要性半导体分立器件封装命名规则的主要目的在于方便工程师、制造商和用户理解各种类型的半导体器件,并选择适合自己需求的器件。
通过使用统一的命名规则,可以确保行业内人员能够准确地对不同型号和尺寸的器件进行描述、比较和选择。
此外,命名规则还有助于提高工作效率,降低误操作风险。
当有大量不同型号或者品牌的半导体器件需要被组装或替换时,使用统一的命名规则可以使得相关工作更加简便明了。
semi s20 标准一、概述《semis20标准》是半导体行业的一项重要标准,旨在规范半导体产品的设计、生产、测试、包装、标识等环节,确保产品质量和一致性。
该标准是半导体行业协会制定,适用于半导体制造、测试、封装等企业。
二、标准内容1.设计规范《semis20标准》对半导体产品设计提出了严格的要求,包括芯片尺寸、电路设计、散热设计、电磁兼容性等方面。
设计人员需要按照标准要求进行设计,以确保产品的性能和稳定性。
此外,该标准还对设计文档的格式和内容进行了规定,要求设计文档必须清晰、准确、易于理解。
2.生产工艺《semis20标准》对半导体产品的生产工艺进行了详细的规定,包括生产环境、设备要求、关键工艺参数等方面。
生产人员需要按照标准要求进行生产,确保生产过程的质量和一致性。
此外,该标准还对生产过程中的质量控制和检测方法进行了规定。
3.测试规范《semis20标准》对半导体产品的测试提出了明确的要求,包括芯片测试、电路板测试、系统测试等。
测试人员需要按照标准要求进行测试,确保产品符合规格和质量要求。
该标准还对测试报告的格式和内容进行了规定,要求测试报告必须清晰、准确、全面。
4.包装和标识《semis20标准》对半导体产品的包装方式和标识要求进行了规定,包括包装材料、标识内容、标识位置、标签有效期等。
包装和标识应该清晰、易于理解,并符合相关法规和标准。
此外,该标准还对退货包装和特殊情况的包装方式进行了规定。
5.特殊情况处理在半导体产品的生产、测试、包装过程中,可能会出现一些特殊情况,如产品缺陷、设备故障等。
对此,《semis20标准》提出了相应的处理方法,包括如何报告、如何处理、如何记录等。
三、实施要点1.培训员工企业应该对员工进行《semis20标准》的培训,使员工了解标准要求,掌握正确的操作方法和技能。
同时,企业还应该鼓励员工提出改进意见和建议,不断完善标准。
2.严格执行标准企业应该严格按照《semis20标准》进行生产、测试、包装和标识,确保产品质量和一致性。

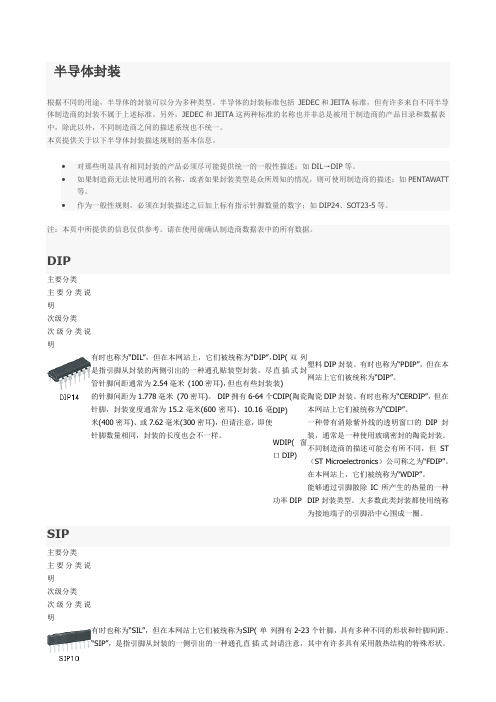

半导体封装标准
