试论架空配电线路电力金具选择与应用摘要：架空配电线路作为实现电力长距离输送的关键要素，在电力行业高速发展进程中起着至关重要的作用。
随着电力系统服务范围的逐步扩大，对于架空输电线路的高质量建设也愈加重视，因此，对于架空配电线路建设中发挥重要作用的电力金具选择便显得尤为重要，通过根据金具的性能和用途，选择和应用合理的线路金具，有利于架空配电线路安全、高效运行。
基于此，本文就架空配电线路电力金具的选择和应用展开讨论，以此为参考。
关键词：架空配电线路；电力金具；选择与应用前言电力金具在架空配电线路的运行过程中，不仅能够起到支持、连接和、稳固和保护线路的作用，而且一些具有特殊性能的金具，还具备一定的屏蔽电晕和抗干扰的应用优势，能够较好地避免架空配电线路受高电压伤害。
因此，在架空配电线路建设过程中，一定要科学、合理的选择和应用电力金具。
一、架空配电线路电力金具的选择与应用架空配电线路的电力金具选择，主要包括连接金具、接续金具、耐张线夹和悬垂线夹这几方面。
（一）连接金具的选择与应用连接金具的选择需要注意核定机械荷载，与此同时，还需要标称破坏荷载系列和零件连接尺寸。
作为电力金具应用当中的关键部分，连接金具的应用，不仅能够将悬式绝缘子组装成串、将耐张线夹和绝缘子串相连接，还可以完成拉线金具和杆塔的连接。
主要分为专用连接金具和通用连接金具两种类型，对于专用连接金具的应用，多用于像球头挂环、球头挂板等配合球型绝缘子串的连接。
而通用连接金具则主要应用于像U型挂板、平行挂板、连扳等绝缘子串间的相互连接，以及绝缘子或杆塔和其他金具之间的连接。
在进行连接金具的选择过程中，还需要注意对机械荷载进行核定，通过根据已选定绝缘子的机电破坏荷载来确定，从而能够保障每一种形式的绝缘子和相同荷载的连接金具配套。
比如说，在架空配电线路当中避雷线路的连接金具，在悬垂和耐张时便需要选择相应的荷载金具；此外，还需要注意对标称破坏荷载系列及零件连接尺寸的选择，一般情况下，电力金具使用荷载小于标称破坏荷载系列的，应当选用相应标称破坏荷载的连接金具，反之则应选用大一级的连接金具[1]。
架空绝缘配电线路设计技术规程（绝缘子、金具及绝缘部件）1绝缘配电线路绝缘子应符合GBlOOO和GBlOOl的规定。
2低压绝缘配电线路采用的金具及绝缘部件，应符合DL/T464.1〜5的规定。
3中压绝缘配电线路紧凑型架设所使用的绝缘支架、绝缘拉棒应符合下列要求：3.1表面泄漏距离不小于370mm,IV级污秽区可适当加大泄漏距离。
3.2交流耐压42kV,Imin03.3绝缘支架的安全系数不应小于5,绝缘拉棒的破坏拉力不小于导线计算拉断力的90%o且绝缘支架及绝缘拉棒的破坏应力均应满足最大短路电动力的要求。
4不同电压等级、不同敷设方式的绝缘配电线路的绝缘子、金具及绝缘部件的使用应符合下列要求。
4.1单根敷设的中压绝缘配电线路：a）直线杆宜采用针式绝缘子或棒式绝缘子；b）耐张杆宜采用一个悬式绝缘子和一个蝶式绝缘子或两个悬式绝缘子组成的绝缘子串及耐张线夹。
4.2紧凑型敷设的中压绝缘配电线路：a）直线杆应采用悬挂线夹；b）耐张杆承力钢绞线采用耐张线夹，绝缘导线采用绝缘拉棒及耐张线夹；c）档距中应采用绝缘支架。
4.3单根敷设的低压绝缘配电线路：a）直线杆应采用低压针式绝缘子、低压蝶式绝缘子或低压悬挂线夹；b）耐张杆应采用低压蝶式绝缘子、一个悬式绝缘子或低压耐张线夹。
4.4集束敷设、带承力线的低压绝缘配电线路：a）直线杆应采用低压悬挂线夹；b）耐张杆应采用低压耐张线夹。
4.5集束敷设、不带承力线的低压绝缘配电线路：a）直线杆应采用低压集束线悬挂线夹；b）耐张杆应采用低压集束线耐张线夹。
5绝缘配电线路的电瓷外绝缘应根据运行经验和所处地段外绝缘污秽等级选取,如无运行经验，应按附录D所规定的数值进行设计。
6绝缘子机械强度的使用安全系数，不应小于下列数值:——棒式绝缘子，2.5；——针式绝缘子，2.5；--- 悬式绝缘子，2.0；--- 蝶式绝缘子，2.5O绝缘子机械强度的安全系数/应按下式计算：Λ三77L (2)式中：T--一针式绝缘子的受弯破坏荷载，N；悬式绝缘子的Ih机电试验的试验荷载，N；蝶式绝缘子的破坏荷载，N；1..——绝缘子最大使用荷载，No7绝缘子的组装方式应防止瓷裙积水。
第五章高压电力线路一、单选题1.电力线路是电力网的主要组成部分，其作用是（ B ）电能。
A、变换和分配B、输送和分配C、输送和消耗D、变换和分配2.架设在发电厂升压变电所与区域变电所之间的线路以及区域变电所与区域变电所之间的线路，称为（ C ）174A、配电线路B、所用电线路C、输电线路D、厂用电线路3.高压配电线路的电压等级一般为（C）。
P174A、220/380VB、10kV或20kVC、35kV或110kVD、220kV4.一般电压等级220kV的线路称为（C）。
P174A、高压配电线路B、超高压输电线路C、高压输电线路D、特高压输电线路5.一般电压等级为35kV或110kV的线路称为（A）。
p174A、高压配电线路B、高压输电线路C、超高压输电线路 D、中压配电线路6.一般电压等级为330kV的线路称为（ B ）。
A、高压配电线路B、超高压输电线路C、高压输电线路D、特高压输电线路7.由于架空电力线路与电缆电力线路相比，具有显著优点，因此除特殊情况外，电力线路一般均采用（）。
A、高压线路B、低压线路C、电力电缆线路D、架空电力线路8.绝缘子是用来（C）。
P175A、连接导线B、将导线与杆塔连接C、将导线与杆塔固定和绝缘D、将导线支撑9.钢筋混凝土杆俗称（ B ）。
A、木杆B、水泥杆C、金属杆D、直线杆10.目前生产的水泥电杆主要有（D）。
P176A、直线杆B、耐张杆C、转角杆D、锥形杆、等径杆11.目前生产的钢筋混凝土电杆有等径环形截面和（D）两种。
P176A、普通型钢筋混凝土电杆B、预应力钢筋混凝土电杆C、金属杆D、拔梢环形截面12.正常情况直线杆塔一般不承受（ A ）。
A、导线顺线路方向的张力B、导线、绝缘子的重量C、导线覆冰的重量D、导线的风力13.直线杆塔用符号（ A ）表示A、ZB、NC、JD、D14.位于线路首、末端，即变电所进线、出线的第一基杆塔以及线路最末端一基杆塔属于（D）。
架空平行集束绝缘导线低压配电线路通用设计图集（试行）云南电网公司2012年12月前言随着我国城乡电网建设与改造工作的深入，配电网装备技术水平不断推进及完善，低压配电网络中已逐步推广使用架空平行集束绝缘导线。
采用平行集束绝缘导线的供电模式具有降损节能、提高电压质量、提高供电可靠性和供电能力、防触电、防窃电、施工简便、工艺美观、占用空间少等优点。
跟以往使用的绝缘导线相比，在导线结构及施工等方面有特殊性。
根据国家相关规程、规范要求，结合国内配网工程实践经验，公司组织编制了《架空平行集束绝缘导线低压配电线路通用设计图集（试行）》，以规范其选用、设计和施工。
主编单位：云南电网公司、云南立恒电力设计院审核：姚捷校核：孟祖贤、刘超、王红生、李久程、郭建云、张瑞林、郭定、田浩编写：陈志、许光兴、李学、吴兴鹏、革安朝1/ 20目录前言 (1)第一章总论 (4)1 适用范围 (4)2 规范性引用文件 (4)3 总则 (5)4 气象条件 (6)5 架空线路导线设计要求 (7)6 导线金具、绝缘子的规定 (11)7 架空线路导线连接要求 (11)8 架空线路导线排列设计要求 (11)9 电杆、拉线和基础的设计要求 (12)10 接户线与进户线 (13)2/ 2011 380V/220V架空平行集束绝缘导线线路对地距离及交叉跨越 (13)12 主要杆型及架设方式 (15)13 防雷与接地 (15)14 命名原则 (16)第二章 380V/220V架空平行集束绝缘导线线路设计图纸 (16)第一部分杆型及设备安装图…………………………………………………………………………………………附第二部分电气金具组装图……………………………………………………………………………………………附第三部分铁附件加工图………………………………………………………………………………………………附3/ 20第一章总论1 适用范围本通用设计图集适用于新建和改建的额定电压为380V/220V架空平行集束绝缘导线的设计与施工。
10kV带导线固定线夹棒型瓷绝缘子的研发应用摘要：该文主要通过对目前10kV架空线路上使用的棒型瓷绝缘子进行工艺及结构改进，研发出适用于10kV架空线路的导线固定的新型棒型瓷绝缘子，取代人工导线绑扎法，解决传统的10kV配电线路直线棒型瓷绝缘子上的导线固定的弊端，达到施工标准化，操作简便、质量稳定，新产品具有免维护性，高回报性，抗灾害性。
关键词：绝缘子棒型瓷绝缘子导线固定线夹棒型瓷绝缘子即我们常说的绝缘子，绝缘子是一种特殊的绝缘控件，俗称瓷绝缘子，能够在架空输配电线路中起到重要作用，是用来支持导线的绝缘体。
早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。
绝缘子可以保证导线和横担、杆塔有足够的绝缘。
它在运行中应能承受导线垂直方向的荷重和水平方向的拉力。
它还经受着日晒、雨淋、气候变化及化学物质的腐蚀。
因此，绝缘子既要有良好的电气性能，又要有足够的机械强度。
绝缘子的好坏对线路的安全运行是十分重要的。
绝缘子按结构可分为支持绝缘子、悬式绝缘子、防污型绝缘子和套管绝缘子。
架空线路中所用绝缘子，常用的有针式绝缘子、蝶式绝缘子、悬式绝缘子、瓷横担、棒式绝缘子和拉紧绝缘子等。
按使用的主绝缘材料分，有瓷、玻璃和树脂绝缘子等单一绝缘材料绝缘子，和聚合物复合绝缘子、混合材料绝缘子等复合绝缘子。
我国大部分地区配网10kV线路上大多采用玻璃或陶瓷制成的棒型瓷绝缘子或者盘状的悬式瓷绝缘子，通常直线杆采用棒型瓷绝缘子固定导线，耐张杆采用悬式瓷绝缘子固定导线，以达到带电导线与横担等接地体间电气绝缘。
本文讨论的主要是直线杆用棒型瓷绝缘子工艺及结构改进。
1 目前10kV架空线路上使用棒型瓷绝缘子存在问题和对策随着我国国民经济的高速发展和人民生活水平的迅速提高，对电力需求的日益增长，对供电可靠性、供电质量和电力安全方面提出了更高的要求。
配电线路的正常运行直接关系到人们的工作、学习和生活，所以保证配网系统安全、稳定和无故障运行是至关重要的。

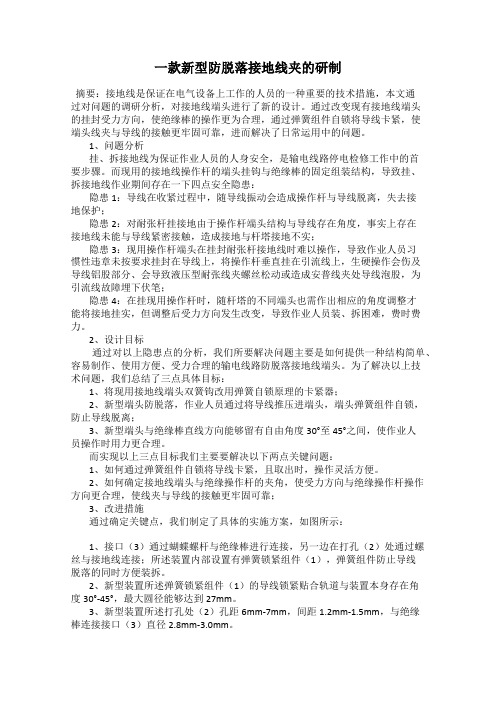

一款新型防脱落接地线夹的研制摘要：接地线是保证在电气设备上工作的人员的一种重要的技术措施，本文通过对问题的调研分析，对接地线端头进行了新的设计。
通过改变现有接地线端头的挂封受力方向，使绝缘棒的操作更为合理，通过弹簧组件自锁将导线卡紧，使端头线夹与导线的接触更牢固可靠，进而解决了日常运用中的问题。
1、问题分析挂、拆接地线为保证作业人员的人身安全，是输电线路停电检修工作中的首要步骤。
而现用的接地线操作杆的端头挂钩与绝缘棒的固定组装结构，导致挂、拆接地线作业期间存在一下四点安全隐患：隐患1：导线在收紧过程中，随导线振动会造成操作杆与导线脱离，失去接地保护；隐患2：对耐张杆挂接地由于操作杆端头结构与导线存在角度，事实上存在接地线未能与导线紧密接触，造成接地与杆塔接地不实；隐患3：现用操作杆端头在挂封耐张杆接地线时难以操作，导致作业人员习惯性违章未按要求挂封在导线上，将操作杆垂直挂在引流线上，生硬操作会伤及导线铝股部分、会导致液压型耐张线夹螺丝松动或造成安普线夹处导线泡股，为引流线故障埋下伏笔；隐患4：在挂现用操作杆时，随杆塔的不同端头也需作出相应的角度调整才能将接地挂实，但调整后受力方向发生改变，导致作业人员装、拆困难，费时费力。
2、设计目标通过对以上隐患点的分析，我们所要解决问题主要是如何提供一种结构简单、容易制作、使用方便、受力合理的输电线路防脱落接地线端头。
为了解决以上技术问题，我们总结了三点具体目标：1、将现用接地线端头双簧钩改用弹簧自锁原理的卡紧器；2、新型端头防脱落，作业人员通过将导线推压进端头，端头弹簧组件自锁，防止导线脱离；3、新型端头与绝缘棒直线方向能够留有自由角度30°至45°之间，使作业人员操作时用力更合理。
而实现以上三点目标我们主要要解决以下两点关键问题：1、如何通过弹簧组件自锁将导线卡紧，且取出时，操作灵活方便。
2、如何确定接地线端头与绝缘操作杆的夹角，使受力方向与绝缘操作杆操作方向更合理，使线夹与导线的接触更牢固可靠；3、改进措施通过确定关键点，我们制定了具体的实施方案，如图所示：1、接口（3）通过蝴蝶螺杆与绝缘棒进行连接，另一边在打孔（2）处通过螺丝与接地线连接；所述装置内部设置有弹簧锁紧组件（1），弹簧组件防止导线脱落的同时方便装拆。
中华人民共和国国家标准耐张线夹(螺栓型) UDC 621.315.6GB 2320.1—85 代替GB 2320—80Strain clamp (bolted type)国家标准局1985-01-23发布 1985-12-01实施 1 适用范围本标准适用于架空电力线路和变电所在耐张杆塔上固定中小截面铝绞线及钢芯铝绞线的耐张线夹。
2 型式与尺寸2.1 耐张线夹为NLD 型、ND 型。
2.2 耐张线夹主要尺寸应符合图1、2和表1、2的规定：图1图2表1 mmU 形螺丝 型 号 适用绞线 直径范围 c d l 1 l 2 个数 直径 ND-2015.0～10.018161201522M12ND-202 10.1～14.0 18 16 130 205 3 M12 ND-203 14.1～18.0 22 18 150 315 4 M16 ND-20418.1～23.02518200 3754M16表2 mmU 形螺丝 型 号 适用绞线 直径范围 c d l l 1 个数 直径 NLD-1 5.0～10.0 18 16 150 120 2 12 NLD-2 10.1～14.0 18 16 205 130 3 12 NLD-3 14.1～18.0 22 18 310 160 4 16 NLD-418.1～23.02518410 220516表中型号中字母及数字意义为：N ——耐张；L ——螺栓；D ——倒装式；数字——适用导线组合号。
3 技术要求3.1 耐张线夹一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。
3.2 材质与紧固件a.耐张线夹本体按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm 2(372.5MPa)的钢或按GB978—67《可锻铸铁件 分类及技术条件》，采用牌号不低于KT33-8的可锻铸铁制造；b.U 形螺丝按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm 2(372.5MPa)的钢制造；c.螺母按GB 41—76《六角螺母(粗制)》；d.垫圈按GB 95—76《垫圈(粗制)》；e.弹簧垫圈按GB 93—76《弹簧垫圈》；f.销钉按SD 29—82《平头销钉》；g.闭口销按SD 26—82《闭口销》。
配电线路带电检修工测试题（含参考答案）一、单选题（共55题，每题1分，共55分）1.断路器的动、静触头以及消弧装置是属于（）结构。
A、开断元件B、传动元件C、操作机构D、支撑元件正确答案：A2.跌落式熔断器主要用于架空配电线路的支线、客户进口处，以及配电变压器一次侧、电力电容器等设备作为（）。
A、过负荷或接地保护B、过负荷或低电压保护C、过负荷或短路保护D、接地或短路保护正确答案：C3.10kV跌落式熔断器的熔管长度应调整适中，要求合闸后鸭嘴舌头能扣住触头长度的（）以上。
A、2/3B、3/4C、1/2D、1/3正确答案：A4.《带电作业工具、装置和设备预防性试验规程》规定，绝缘斗臂车作业斗内斗的预防性试验标准中，试验电压为（）kV。
A、35B、60C、30D、20正确答案：A5.断路器额定电压下能开断的最大电流是（）。
A、额定电流B、动稳定电流C、热稳定电流D、额定开断电流正确答案：D6.两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时（）。
A、容量和变比都不变B、容量不变变比增加一倍C、容量和变比都增加一倍D、容量增加一倍，变比不变正确答案：D7.《带电作业工具、装置和设备预防性试验规程》规定，绝缘斗臂车预防性试验标准中，吊臂的试验的电压为（）kV/m。
A、100B、200C、20D、45正确答案：A8.在架空配电线路中，耐张线夹的握着力不应小于导线计算拉断力的（）%。
A、95B、55C、75D、65正确答案：D9.工频过电压一般由线路空载长线路的电容效应、不对称的接地故障和发电机甩负荷等引起，主要采用在线路侧加装（）的措施来限制工频过电压的幅值。
A、并联电容器B、串联电抗器C、串联电容器D、并联电抗器正确答案：D10.三相对称电源的线电压为380V，接Y型对称负载，没有接中性线若某相发生短路，其余两相负载的相电压为（）。
A、190VB、220VD、无法确定正确答案：C11.直线杆的横向位移不应大于（）mm；电杆的倾斜不应使杆梢的位移大于杆梢直径的1/2。
1.架空线路用预绞式耐张线夹架空线路用预绞式耐张线夹是专门为架空线路的安装而专业设计的，它结构简单，性能可靠，能够承受导线、地线及拉线的全张力，通过与心形拉紧环的配合，将导线、地线及拉线连接至耐张杆塔上，经过实际运行证明它能满足电力系统要求的高可靠性和经济性等要求。
功能和特点：○预绞式耐张线夹为主要推荐线夹，它完全可以替代现有的螺栓型耐张线夹和所有结构形式的楔型线夹以及压缩型耐张线夹等常规形式的耐张线夹。
○预绞式耐张线夹的独特设计，可以减少由振动及舞动引起的动态应力，防止由于导线、地线及拉线反复拗折，引起因材料疲劳而发生断股现象，且本身具有一定的防振功能，能提高导线、地线及拉线的耐振能力。
○预绞式耐张线夹以一定的长度均匀地缠绕在导线、地线及拉线外面，将导线、地线及拉线所受的应力均匀分布在一个比其它型式耐张线夹的受力区域大得多的区域上，使导线、地线及拉线无有害的应力集中点。
○预绞式耐张线夹强度高，其握力可达到导线、地线及拉线计算拉断力的100% 以上。
○导线、地线及拉线处于各种张力状态下，预绞式耐张线夹始终能够保持在握紧状态，在遇到极度恶劣的环境、张力、冲击、极端温度下，线夹依然能正常运行，握力永不释放。
○预绞式耐张线夹材质与所包裹物（绞线）完全一致，从而保证较强的耐腐蚀性。
○预绞式耐张线夹的特殊设计，避免了螺栓、螺母、垫圈和其它部件在安装或运行其间丢失或损坏的可能。
○预绞式耐张线夹运行中有很高的可靠性，对输、配电线路有良好的保护性，从而保证电力系统运行的良好经济性。
○预绞式耐张线夹的安装质量受安装工人人为因素的影响小，安装质量一致性好，且安装过程不会损伤导线、地线及拉线。
○预绞式耐张线夹的安装简便快捷，在现场无需任何工具，由一人便可迅速徒手完成安装；○预绞式耐张线夹具有安装方便、运输费用低、美观整洁等优点。
预绞式耐张线夹使用注意事项：□本产品宜单次使用，不宜重复使用该产品。
□本产品的安装人员必须经过专业的安装训练。
用于配电架空导线的低压紧箍线夹的研制李志恩李宇晨夏华进张嘉裕（广东电网有限责任公司江门供电局，广东江门529000）摘要：通过对当前常用的低压架空导线固定装置的优缺点进行分析，选择更适合的结构与材料研制出了一种低压紧箍线夹作为新型导线固定装置，其通过简单操作就可达到特定固定效果，有效提高了安装效率，克服了传统线夹类产品造价高、推广难度大的缺点。
关键词：低压紧箍线夹；单螺栓控制机构；单丝双紧箍结构；双耳咬合式1项目研究背景近年来，随着我国国民经济持续快速发展，电力消费需求越来越大，特别农村经济收入的增长，导致用电负荷越来越大，导线线径也越用越大。
常用于配电架空导线的紧固装置，可以归类为两种：（1）手绑式扎线，其通过缠绕的方式将导线与绝缘子紧紧地缠在一起。
（2）导线固定线夹，是一种将导线与绝缘子整体或分体结合的夹具。
手绑式扎线的优点：就地取材，成本低，施工方便。
但是，手绑式扎线工艺存在明显缺点：（1）易氧化。
扎线随着日久氧化而性能下降，引起导线与绝缘子松脱。
（2）紧固力不足，抗拉能力弱，握力差。
这是由于扎线材质较软导致的，当紧固性能下降后，导线与导体发生摩擦，日久容易致使绝缘层破损，引起导体带电，导致触电事故的发生。
（3）重复利用率低，寿命短，经济效益差。
由于扎线本身材质较软，受力到一定程度会变形且不会复原，重复使用会影响美观和性能。
（4）受工人手艺水平影响，安装质量难以得到保证且安装效率低。
（5）不适合作为样板标杆示范使用。
导线固定线夹的优点：（1）紧固力强。
紧固机构一般采用螺栓式，能借助工器具固定，相比纯手工固定有很大优势。
（2）结构简单。
一般采用整体或分体包裹式，技术设计难度小。
（3）操作便捷。
通过螺栓固定的方式，可以借助电动工具，有效提高安装效率。
（4）外观整洁。
采用标准件设计，厂内加工，现场安装方便。
缺点：（1）尺寸质量较大。
一般采用整体或分体式设计时，为保证性能，线夹尺寸一般都大于绝缘子。
（2）造价高、推广难度大。
产品尺寸质量和材质，直接影响到产品的造价，项目收益低下。
由于上述两种导线固定方式至今仍存在各自明显的缺陷，有必要设计出一种快速、紧凑、可靠的固定机构，以期通过简单操作就可以达到预期效果，有效提高安装效率，因此一种新型导线固定装置———低压紧箍线夹应运而生。
2产品设计思路2.1如何提高安装效率对比分析手绑式扎线与导线固定线夹的安装效率，我们发现两者操作机构完全不同：手绑式扎线，其缠绕式的安装工艺，完全依靠人手完成，实施效率较低。
而导线固定线夹，其螺栓式的操作机构，可以使用扳手或套筒，乃至借助电动工具操作，安装效率明显高于手绑式扎线。
经对比发现，相较于手绑式扎线，导线固定线夹的安装时间缩短约75%。
因此，对于低压紧箍线夹，我们设计采用螺栓式操作机构，在满足应用的条件下，尽量减少螺栓数量。
2.2如何在节省空间的条件下提高紧固效果对比分析手绑式扎线与导线固定线夹的紧固效果，我们发现两者的工作机构完全不同：手绑式扎线，其缠绕式工作机构对作用物的尺寸适应性强，固定于绝缘子可防止轴向作用力，其紧凑的结构设计适合于绝缘子端使用；而导线固定线夹，虽然其夹紧式机构的机械强度较大，紧固效果好，但若用于固定绝缘子，则占用空间较大，要想设计紧凑难度较大，故更适合于导线端使用。
因此，对于低压紧箍线夹，我们的设计方案是绝缘子端采用缠绕式机构，导线端采用夹紧式机构，这样既可以发挥两者优点，又可以节省空间。
2.3如何降低产品造价成本通过分析导线固定线夹的固定方式存在的缺点，我们发现导线固定线夹的固定方式一般可以分为两种：（1）整体固定式；（2）分体固定式。
在同种材质条件下，整体式固定线夹的体积、重量、加工难度要大于分体式。
因此，考虑到加工成本，低压紧箍线夹采取分体固定式设计。
考虑到低压紧箍线夹使用寿命应等同于整体项目的全周期寿命，故结构材质选用耐腐蚀、耐冲击、耐老化的材质，如不锈钢、铝合金等。
考虑到低压紧箍线夹的绝缘效果，材质选用PE塑料覆盖。
3设计方案图1为低压紧箍线夹夹紧导线示意图。
（1）导线固定装置，包括绝缘子端锁紧装置、导线端固定装置，导线端固定装置设有双耳咬线扣1，双耳咬线扣1设有第一突出部11、第二突出部12、凹槽13，凹槽13设于第一突出部11、第二突出部12之间，绝缘子端锁紧装置设有双丝扎箍2、锁紧件3，双丝扎箍2包括第一箍21、第二箍22、连接部23、开口部24，锁紧件3穿过连接部23与开口部24之间的夹缝与双丝扎箍2连接，第一箍21与第一突出部11连接，第二箍22与第二突出部12连接。
（2）锁紧件3设有螺栓31、卡紧片32、螺母33，卡紧片32与开口部24连接，螺栓31穿过卡紧片32与螺母33连接。
（3）卡紧片32设有第一卡孔、第二卡孔和螺纹孔，卡紧片32通过第一卡孔、第二卡孔与开口部24连接，螺栓31通过螺纹孔与卡紧片32连接。
（4）第一箍21、第二箍22均为C形结构的钢圈。
（5）凹槽13为圆弧形结构。
（6）凹槽13内设有螺纹。
经检验，低压紧箍线夹的安装耗时约在15s内，安装效率比手绑式扎线提高85%，比同类固定线夹（下转第37页）（上接第35页）提高56%。
低压紧箍线夹的握力测试显示达到2.6kN，比手绑式扎线提高110%，比同类固定线夹提高30%。
4经济及社会效益4.1经济效益经测算，低压紧箍线夹的项目全寿命周期投资比手绑式扎线降低21.88%，比同类固定线夹产品降低68.44%。
4.2社会效益（1）减少建设投诉，降低延期投产风险。
产品紧固性能提高，直接减少了街码用量，间接减少了由于安装街码导致的居民投诉，保证项目的施工进度，降低延期投产的风险。
（2）创建精品工程，树立企业良好形象。
街码用量的减少，施工工艺的改进，项目施工质量的提高，有利于打造更多的精品工程，为企业树立良好的品牌形象。
（3）降低运维成本。
产品可重复利用，寿命覆盖项目全周期，可达到免维护的效果，有效减少后期运维成本和难度。
（4）提升线路安全水平。
产品紧固力提高，降低导线与街码摩擦接触而刮伤绝缘层的概率，减少由此产生的人身触电事故。
（5）降低作业风险。
运用低压紧箍线夹，减少了高空作业时间，降低了高空作业带来的人身安全风险。
5结语低压紧箍线夹大大提高了配电架空导线的架设工艺技术水平，同时具备较高的复制推广价值。
将低压紧箍线夹应用于样板工程项目，能有效降低整体项目全生命周期的造价，对提高项目整体效益起到促进作用。
收稿日期:2018-11-27作者简介:李志恩（1978—），男，广东江门人，高级工程师，主要从事配网基建项目管理工作。
1.2.4房屋在材质选用上，采用不易变形、着色力强、经久耐用的ABS材质。
2沙盘演练系统在输电线路巡视中的作用2.1更全面、直观地发现施工过程中存在的危险点为防止野蛮施工对输电线路造成严重后果，除了加大巡视力度外，还应在施工现场安装安全警示牌、警示标志。
由于外力破坏对线路的影响具有不可预见性，因此要制定完备的预防措施。
通过在沙盘模型上对施工任务进行预演，能更全面、直观地暴露吊车、挖掘机等各种大型机械在临近电力线路施工时存在的风险，掌握施工作业存在的危险点以及与输电线路的安全距离，从而制定更有针对性的预防措施。
对施工人员进行必要的安全知识宣传，交代在电力线路保护区内施工应做的安全措施，以及机械设备必须与线路保持的安全距离，并在现场安装安全警示牌和警示标志，做到最大限度地减少外力破坏事故的发生。
2.2有利于新员工快速熟悉线路地理走向考虑到新员工对巡视线路路径不熟悉，不清楚巡视过程中的注意事项等情况，通过在沙盘系统上模拟演练施工现场，将复杂的现场环境以直观的方式呈现，可以让新员工快速了解输电线路的具体走向，以及沿线的安全隐患，面对现场突发情况，能够快速采取应对措施。
2.3及时、高效应对突发抢修任务搭建一个可视化沙盘模型平台，将地形地貌以及线路交叉跨越等尽可能多的信息通过沙盘模型表现出来，有利于各级领导指挥线路抢修工作，更加直观、具体地对突发抢修任务进行预演，提前制定多套更有效、具体应对实际突发情况的工作方案，便于检修人员针对不同的故障类型，做好相应的人员、材料、工器具配备，快速、准确地处理现场问题，提高抢修工作效率。
3沙盘演练系统在今后输电线路巡视中的展望沙盘模型是以微缩实体的方式来表示地形地貌特征，并在模型中体现山体、房屋、道路等物，从微观的角度了解宏观的事物。
利用“模型虚拟化”系统来部署工作，既保证了工作的安全性，又能节约无谓的工程开销和工作用时，实现了安全生产和精益化管理的有机结合。
针对沙盘演练系统的特点，将沙盘模型进行改良和工业设计后，可以将沙盘模型应用于线路改造工程规划方案的演练、施工风险的预判把控、新架设线路的走线路径规划、新巡视路线通道的布局规划等方面，具备较大的市场推广前景。
［参考文献］[1]山西省电力公司.输电线路塔型手册[M].北京：中国电力出版社，2009.[2]林祥友，程夏，曾廷敏.ERP沙盘模拟课程教学之完善[J].财会月刊（综合版），2008（4）：89-90.[3]110kV～750kV架空输电线路设计规范：GB50545—2010[S].收稿日期:2018-11-26作者简介:马方容（1994—），女，湖北荆州人，输电电缆高级工，主要从事110kV及以上输电电缆的检修、维护工作。
欧阳云辉（1969—），男，广东江门人，输电线路高级技师，主要从事110kV及以上输电线路的检修工作。
图1低压紧箍线夹夹紧导线示意图。
