第二章架空线路本章依据《国家电网公司配电网工程典型设计10kV 架空线路分册（2016年版）》对基础施工、杆塔组立、柱上设备安装、金具与绝缘子安装、拉线制作、导线架设及固定等环节的“常见病”进行解析。
第一节基础施工本节重点解析了基坑回填、电杆埋设深度等方面2个“常见病”。

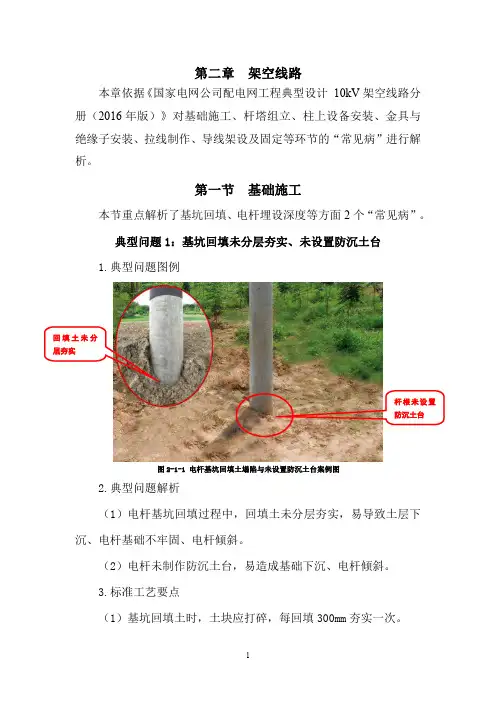

典型问题1：基坑回填未分层夯实、未设置防沉土台1.典型问题图例图2-1-1电杆基坑回填土塌陷与未设置防沉土台案例图2.典型问题解析（1）电杆基坑回填过程中，回填土未分层夯实，易导致土层下沉、电杆基础不牢固、电杆倾斜。
（2）电杆未制作防沉土台，易造成基础下沉、电杆倾斜。
3.标准工艺要点（1）基坑回填土时，土块应打碎，每回填300mm 夯实一次。
杆根未设置防沉土台回填土未分层夯实（2）电杆组立后，杆根处设置300mm的防沉土台。
4.标准规范图例图2-1-2电杆基坑回填土分层夯实示意图图2-1-3电杆防沉土台示意图典型问题2：电杆埋设深度不符合要求1.典型问题图例图2-1-4电杆埋深不足案例图2.典型问题解析电杆埋设深度不足，易造成电杆倾斜或倾倒。
3.标准工艺要点表2-1-1线路电杆埋设深度表m杆长10.012.015.018.0埋深 1.7 1.9 2.3 2.83米埋深线对地距离1.3 1.10.70.2注表2-1-1为“典设（2016）”埋深要求，设计时应根据对应杆位的地质条件进行计算以确定水泥杆最终埋深及基础型式。
4.标准规范图例3米埋深线距地面过高15m电杆，3m埋深线距地面0.7m 图2-1-5电杆埋设深度标准示意图第二节杆塔组立本节重点解析了电杆组立、地脚螺栓防护、爬梯安装等方面的4个“常见病”。
典型问题1：电杆倾斜1.典型问题图例图2-2-1电杆倾斜案例图2.典型问题解析电杆坑底不平整，底盘、卡盘未安装或安装方式错误，电杆基坑未分层夯实等导致电杆歪斜。
3.标准工艺要点（1）电杆的杆梢位移不大于杆梢直径的1/2。
（2）基坑底部使用底盘时，坑底表面应保持水平，底盘安装尺寸误差应符合设计要求。
1 电杆基坑允许误差： +100mm 、-50mm 。
2 电杆埋深( m )3 卡盘上口距地面不应小于 0.5m ，方向应正确。
4 立杆：直线杆的横向位移，不应大于 50mm ，电杆倾斜 杆梢位移小于半个杆梢。
双杆中心与中心桩之间横向位移≤ 50mm,迈步≤30mm ，双杆立好后应朴重，高低差≤20mm ；根开 ≤±30mm。
5 圈焊缝表面应平滑、无裂缝，焊缝加强面尺寸要求：6 横担：直线杆单横担应装于受电侧，(双向供电时按统一 方向)；90°转角杆、终端杆装于拉线侧(单横担时)；横担安装， 端部的上下、摆布歪斜不应大于 20mm ；双横担安装应平行，10kV 与 35kV 路线同杆架设时，两路线导线间垂直距离不应小于 2m 。
分歧或者转角杆架设方式电力路线直线杆80010 ( 6 ) 0(6)钢圈厚度 S( mm ) ＜1010 ~201.5 ~2.5 2 ~ 3 1 ~2 2 ~3示意图：cse加强面尺寸 ( mm )高度 c宽度 e电杆埋深 杆长8 9 10 11 12 13 15 变电台杆( m )埋深1.51.61.71.81.922.327 拉线安装应符合下列规定：7．1 拉线与电杆夹角不宜小于 45°，受地形限制时不应小于 30°。
7．2 终端杆、 耐张转角杆、 分歧杆的终端拉线及耐张拉线 及耐张杆、直线跨越杆的顺向拉线，应与路线方向对正；转角合 力拉线应与路线分角线对正；防风拉线应与路线方向垂直。
7．3 拉线棒出土处与规定位置的偏差：终端顺向拉线不应 大于拉线高度的 1.5％。
拉线棒与拉线连接处至地面的垂直距离 应为 500~700mm 。
7．4 采用绑扎固定的拉线两端应设置心形环。
7．5 钢绞线拉线应用直径不大于 3.2mm 且不小于 2.0mm 的镀锌铁线绑扎固定，绑扎应整齐、密切，最小缠绕长度应符合 下列规定。
7 ． 6 三股拉线不应小于 80mm ，五股拉线不应小于 150mm 。
