BK3500自动送锡无铅焊台本品属于电气制品，应遵守安全事项，以免发生事故。
本说明书中，指出了预防事故发生的重要事项和产品的使用方法，请仔细阅读本说明书，安全使用本产品。
阅读后，请将此说明书妥善保管。
使用指南以科技为本 造世界品牌白光1目 录....................................................................................................安全注意事项............................................................................................包装清单................................................................................................部件名称................................................................................................安装.....................................................................................................功能设置................................................................................................送锡速度设置.........................................................................................送锡时间设置.........................................................................................送锡力度设置.........................................................................................回锡功能设置.........................................................................................出锡方式说明.........................................................................................烙铁温度设置.........................................................................................参数.....................................................................................................密码设定..............................................................................................工作模式设置.........................................................................................休眠..................................................................................................温度和热量恢复曲线.....................................................................................高频烙铁的使用..........................................................................................选择适用的烙铁头.....................................................................................校准高频烙铁温度.....................................................................................高频烙铁温度.........................................................................................清理..................................................................................................烙铁头的保养............................................................................................检查和清理高频烙铁.. (1334578991010111212131313)1212888892使用指南恢复一个不上锡的烙铁头..............................................................................延长烙铁头寿命.......................................................................................错误标记................................................................................................S －E 传感器错误......................................................................................H －E 发热体错误......................................................................................排除故障................................................................................................故障1：焊台不能操作..................................................................................故障2：高频烙铁不升温，传感器或发热器错误显示.....................................................故障3：高频烙铁断断续续地升温.......................................................................故障4：烙铁头沾不上锡................................................................................故障5：高频烙铁温度太低.............................................................................故障6：发热器损坏H －E 显示...........................................................................故障7：不能设置温度..................................................................................规格.....................................................................................................*选购件. (14141414141517)15151515151515163使用前，请详细阅读本指南各项说明与操作！● 将机体电源插头与电源插座连椄之前，请先确定本焊台规格电压符合您当地的适用电压，以免造成焊台永久性损坏。
949ESD智能无铅焊台一、产品简介:SLD-949ESD智能无铅焊台是主要针对当前的高温焊接和无铅焊接设计而成，其快速的升温及回温技术，在各种焊接中得到充分的体现。
二、性能与特点：·升温快捷，从室温至350℃，只需8秒。
·回温迅速，在焊接过程中，焊铁头温度的跌落得以迅速恢复。
·温度传感器与焊铁头紧密接触，焊台控温快速、准确。
·优质发热体，发热芯和传感器连成一体，安装方便、简单；·功能强大的休眠省电功能，大大延长焊铁头和发热体的使用寿命；·SLD-949ESD智能无铅焊台由CPU控制，温度准确，恒温精度高；·故障判定功能判断手柄插头是否连接正常，发热体是否损换；·拆消静电设计，对元件及使用更安全。
三、使用方法和功能简介：1、便捷的温度参数设置：1.1、将手柄插入主机五芯插座，打开电源开关，LED右下角红灯长亮表示温度上升；闪烁表示恒温；熄灭表示降温。
当焊台通电后，电源指示灯长亮。
1.2、按住“UP”（数字增加）或“DOWN”（数字减小）键时，来设定温度参数，温度参数设定范围：200——420℃，数字变化先慢后快。
1.3、按住“*”或“#”键中任意一键进入温度补正值参数设定，然后通过UP”（数字增加）或“DOWN”（数字减小）键设定参数，参数设置完后按“*”或“#”键确认参数并退出。
补正值设定范围：±30℃2、可靠的参数记忆存储功能：本机所设定的参数，反复开机所存储数值不可改变，可以方便用户在使用过程中不用反复设置温度参数。
3、高精度的恒温稳定性能：当焊台温度达到设定值并且温度稳定后，其温度变化在±3℃，恒温精度高4、准确的自动报警功能：SLD-949ESDD智能无铅焊台设计有自动报警功能，能在发热芯或传感器损害时进行自动报警并在LED显示屏上进行错误标记显示并同时伴有蜂鸣器声音提示，提醒用户维修更换。

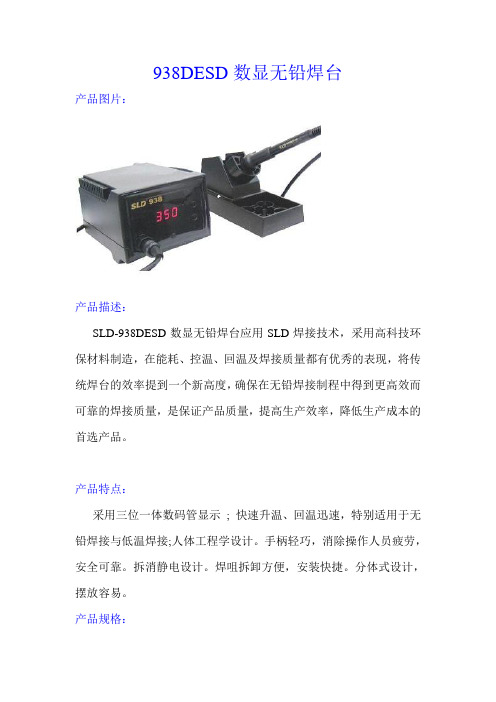

938DESD数显无铅焊台
产品图片：
产品描述：
SLD-938DESD数显无铅焊台应用SLD焊接技术，采用高科技环保材料制造，在能耗、控温、回温及焊接质量都有优秀的表现，将传统焊台的效率提到一个新高度，确保在无铅焊接制程中得到更高效而可靠的焊接质量，是保证产品质量，提高生产效率，降低生产成本的首选产品。
产品特点：
采用三位一体数码管显示; 快速升温、回温迅速，特别适用于无铅焊接与低温焊接;人体工程学设计。
手柄轻巧，消除操作人员疲劳，安全可靠。
拆消静电设计。
焊咀拆卸方便，安装快捷。
分体式设计，摆放容易。
产品规格：
•功率：75W
•输入电压：AC220V (110V可选)
•输出电压：AC29V
•温度范围：200~480℃
•控制台：938DESD无铅焊台
•外形体积：120*93*170mm
•重量：1400g
产品应用：
半导体元件焊接、机板（PCB）制程、电子产品之组装制程焊接、电子制程之排线焊接、电子产品维修等普通焊接。
电子制程之半导体元件焊接
机板（PCB）制程
电子产品之组装制程焊接
电子制程之排线焊接
电子产品维修
深圳市新亚电子制程股份有限公司
地址：深圳市福田区荣超中心A栋9层
service@
400-700-9929。
使用说明书实际目 录一、包装清单 (1)二、注意事项 (1)三、部件名称 (2)四、焊台的装置和使用 (2)五、烙铁头的维护和使用 (4)六、保养 (5)七、校准烙铁的温度 (5)八、烙铁头 (5)九、排除故障指南 (6)十、如何检查发热元件和组装电线破损 (7)十一、电路图 (9)十二、规格 (9)十三、部件清单……………………………………………………………10一、包装清单请检查包装，以证实所列清单项目正确无误焊台主机 (1)焊台手柄 (1)烙铁架（包括湿海绵） (1)六角头扳手（1.5mm） (1)使用说明书 (1)二、注意事项▲ 警告本使用说明书之“警告”和“注意”的定义如下：● 警告：滥用可能导致使用者死亡或重伤。
● 注意：滥用可能导致使用者受伤或对涉及物体造成实质性破坏。
为您本人安全着想，请严格遵守“注意事项”。
▲ 注意当电源接通时，烙铁头温度高于摄氏200至480度（华氏392至896度）。
鉴于滥用可能导致灼伤或火患，请严格遵守以下事项：● 切勿触及烙铁头附近的金属部分。
● 切勿在易燃物体附近使用烙铁头。
● 通知工厂其它他人士，烙铁头极为灼热，可能引发危险事故。
● 休息时或完工后应关掉电源。
● 更换部件或装置烙铁头时，应关掉电源，并待烙铁头冷却至室温。
B. 添水至下图所示水平面。
小块海绵吸收水分后，可使置于其上的大块海绵一直 保持潮湿状态。
※ 也可以单用大块海绵（省去小块海绵和添水）。
C. 然后沾湿大块清洁海绵，置于烙铁架底座。
2. 连接▲注意：进行连接和解开烙铁时，切记要关掉电源，以免损坏印刷电路板。
A. 将电线装置连接烙铁插座。
B. 将烙铁置放于烙铁座。
C. 将插头插入电源插座。
※ 切记要接地。
3. 设定温度A. 将控温旋钮设定在所需温度点。
B. 锁定控温旋钮。
C. 此焊台配有温度调节钮锁。
按顺时针方向拧紧对准定位然后插入为免损坏焊台，及保持作业环境之安全，应遵守下列事项：● 切勿使用烙铁头进行焊接以外的工作。
引领世界无铅手焊工具潮流QUICK无铅烙铁介绍2006年7月1日起全世界范围内实行电子产品无铅化，中国政府也规定在信息产业部重点监管项目内的电子、通讯产品同步实行无铅化。
无铅焊丝与共晶（锡/铅）焊丝的对比无铅焊丝共晶焊丝成分含量Sn/Ag/Cu Sn/Pb熔点217℃183℃氧化速度快，高温更快慢焊接要求高相对低用普通恒温烙铁进行无铅焊接时突现的问题（假设两种情形）不提高温度焊接锡点拉尖、毛刺热量供给不足焊接效率低温度不够、热补偿不够虚焊、假焊热量补偿不充分〈第一种情形〉提高温度焊接热冲击损伤娇嫩元件氧化加快、虚焊锡爆、助焊剂飞溅烙铁温度设定过高温度过高、氧化极快温度过高温度高烙铁头寿命缩短〈第二种情形〉用普通恒温烙铁进行无铅焊接时突现的问题（假设两种情形）无铅焊接对烙铁的要求由上述两种情形不难看出：无铅焊接时要求烙铁的温度一定程度的提高，同时又要尽量避免焊接温度的上升，为了解决这种温度矛盾，无铅焊接要求烙铁能在不提高焊接温度的前提下实现良好的焊接，即——烙铁的热量补偿速度要非常快。
QUICK凭借着独特的原理、先进的技术和稳定的性能引领着世界无铅烙铁行业的潮流。
QUICK203H ESD QUICK204H ESD高周波发热原理，发热急速、热量充沛。
传感器前置，感温灵敏，热量补偿更瞬时。
烙铁头与发热体分体设计使用成本低，产品竞争力大。
超20分钟不使用自动休眠至200℃，提高烙铁头寿命。
金属外壳，防静电级别高。
密码锁定温度，更利于焊接工艺的管控。
超60分钟不使用自动切断电源。
节省能源，消除安全隐患。
备有温度校正孔，可定时检测并随时校验温度。
上述实用的功能在焊台上可直接操控实现，无需像其他品牌焊台要通过增加外接编程器完成，操作简便，没有额外的成本增加。
提醒：一台焊台的竞争优势不仅仅体现在技术性能上，其配件、耗材的支出成本也应在考虑范围内。
多种型号尺寸的无铅烙铁头适合不同焊接场合需要•特殊形状的烙铁头可以按要求定做•同一型号的烙铁头有不同的档次满足不同的需要不同的焊接环境和被焊器件选择不同的烙铁头IB 1C•焊接QFP 、SOP 芯片2C3C K •焊接PLCC 、SOJ 芯片K •焊接DIP （通孔直插）元件1.6D B 2C •焊接接地片、屏蔽罩等•焊接小型CHIP （片状）元件4C 4.2D•以上推荐仅供参考，烙铁头的选择也因线路板的层次、元器件的间距和工厂的使用习惯等等个体因素的不同而不同与其他品牌无铅烙铁的性能对比目前在市场上有QUICK、美国某品牌和日本某品牌的三款无铅烙铁比较常用，以下是这三款无铅烙铁的主要性能指标的对比。
其实主要是焊接温度的不同,无铅锡丝要求的焊接温度更高一些,一般在250度左右,而普通的锡丝的焊接温度在180度,所以无铅焊台的焊接温度更高一些,而且无铅焊台的供热速度更快.当然也有例外,在无铅焊料中,也有低温的焊料,其熔点比有铅焊料还要低.但这种低温焊料的价格相当昂贵.
从理论上来讲,用无铅焊台也可以焊有铅焊点,因为无铅焊台的温度可以达到有铅焊料的熔点.但实际上没有人这样用,因为一旦用有铅焊料在无铅焊台上焊接后,无铅焊台就受到污染而无法再做无铅环保产品了.反过来,用有铅焊台是焊不了无铅焊料的,因为有铅焊台的温度可能达不到无铅焊料的熔化温度.
帆与航电子科技。
BK937A 无铅焊台使用说明本说明书中，指出预防事故发生的重要事项和产品的使用方法， 请仔细阅读本说明书，安全使用本产品。
阅读后，请将此说明书 妥善保管。
注意以科技为本 造世界品牌目 录包装清单 (1)组装 (1)规格 (2)性能特点 (2)控制与显示 (2)使用方法 (3)★温度值的设定 (3)★补正值的设定 (3)标记显示 (4)烙铁头的维护与使用 (4)烙铁头的保养 (5)排除故障指南 (5)发热元件的检查 (6)注意事项警告警告注意滥用可能导致使用者重伤。
或死亡滥用可能导致使用者受伤或对涉及物体造成实质破坏。
为您本人安全着想，请严格遵守“注意事项”。
本使用说明之：“警告”和“注意”的定义如下：注意当电源接通时，烙铁头温度介于180至450摄氏度之间。
鉴于滥用可能导致灼伤或火患，请严格遵守以下事项：●切勿触及烙铁头附近的金属部份。
●切勿在易燃物体附近进行焊接操作。
●通知工厂其他人士，烙铁头极为灼热，可能引发危险事故。
休息时或完工后应关掉电源。
●更换部件或装置烙铁头时，应关掉电源，并待烙铁头冷却至室温。
为免损坏焊台，同时保持作业环境之安全，应遵守下列事项：注：若有产品设计变更，恕不另行通知！●切勿使用烙铁头进行焊接以外的工作。
●切勿将烙铁敲击工作台以清除焊剂残渣，此举可能严重震损烙铁。
●切勿擅自拆卸和改装焊台。
●更换部件时，应采用我厂原件。
●切勿弄湿电焊台，手湿时也不能使用电焊台。
●焊接时会冒烟，工场应有良好通风设施。
●使用电焊台时，不可作任何可能伤害身体或损坏物体的妄动。
包装清单组装请检查包装 ，以证实所列清单项目正确无误：焊台……………………………………………………………1个烙铁手柄…………………………………………………………1个烙铁架（包括清洁棉）………………………………………………1个使用说明书 ……………………………………………………………1本保修卡 …………………………………………………………………1张注意：海绵是可挤压物体，水湿则膨胀，使用海绵时，先湿水再挤干，A.烙铁架1.烙铁架座烙铁架座有四个小孔，可以在里面装少量水。
有铅焊锡和无铅焊锡的区别各种无铅焊锡的熔点关系 Sn-Cu-Ni系 227℃ Sn-Ag系 221℃ Sn-Ag-Cu系 219℃Sn-Ag-Bi-In系 208℃ Sn-Zn系 199℃ Sn-Pb共晶 183℃推荐使用温度一览 CXG无铅焊台温度350℃~400℃回流炉温度 230℃~240℃温度喷流炉 245℃~255℃ CXG 938无铅焊台特点：★惊人的升温速度，从室温上升至300℃绝不超过13秒，温度回升快，有利于频繁的焊接，温度保持不变，提高生产效率。
★调节温度比市场同类焊台的调节温度更有利于生产，当需要调节温度时只要把温控旋钮按一下，则旋钮弹出，可根据生产需要调节温度，调节好以后，再按一下温度调节旋钮，旋钮锁住，可以预防生产过程中碰到旋钮而改变温度影响生产，旋钮锁住后，面板平坦，美观大方。
★手柄轻巧，长时间使用绝不感到疲劳。
★分体式设计，摆放容易，多种烙铁头选用，且更换方便。
★普通及防静电型两种，以便配合不同工作之用。
★手柄选择：909、909ESD 配C8无铅系列焊咀。
规格：型号 CXG 938 耗电 75瓦特控制台 938电焊台/938电焊台ESD 输出电压交流电30伏特温度范围摄氏200-480度/华氏392-896度发热组件 CXG-1365陶瓷发热芯温度稳定 ±1℃（无负荷时）焊咀与接地间阻抗2Ω以下焊咀与接地间电位 2mV以下重量（不包括电线） 1500克（3.3磅）外形体积宽120 X 高93 X深170毫米为什么要用无铅焊锡呢？主要海河是为了环保。
下面的文章就说明了这个问题。
无铅热风整平的实践体会摘要：本文通过对无铅与有铅热风整平工艺特性的对比，总结出无铅热风整平工艺的生产保养特点及工艺控制方法。
关键词：无铅热风整平无铅焊料浸锡时间除铜1. 前言随着欧盟颁布的二项环保新指令(WEEE和ROHS)在2006年7月1日正式实施，对PCB行业而言，这将面临一次严峻的考验，其影响将涉及到原材料、制造工艺、生产设备等方方面面。
