旋转工作台的结构特点

回转工作台的原理
回转工作台是一种可旋转的工作台，用于方便操作人员在工作过程中转动工件或工具，以达到不同工艺操作的需求。

其原理主要包括以下几个方面：
1. 结构设计：回转工作台通常由一个固定底座和一个可旋转的工作平台组成。

底座通过轴承或滚珠轴承与工作平台连接，使得工作平台可以在水平方向上旋转。

一些高级的回转工作台还可以实现在垂直方向上的倾斜和旋转。

2. 驱动装置：为了实现工作平台的旋转，回转工作台通常配备有驱动装置。

常见的驱动装置包括直流电动机、步进电机、液压驱动装置等。

驱动装置通过传动装置（如齿轮传动、皮带传动等）将动力传递到工作台上，从而使其实现旋转运动。

3. 控制系统：回转工作台通常配备有一套控制系统，用于控制工作平台的旋转方向和速度。

控制系统可以通过按钮、开关、触摸屏或远程控制器等方式进行操作。

一些高级的回转工作台还可以配备编码器等传感器，以实现精确的位置控制。

4. 安全装置：为了确保操作人员的安全，回转工作台通常还配备一些安全装置。

例如，可以设置防尘罩、限位开关、应急停止按钮等，以避免意外发生或保护工作台的正常运行。

通过以上原理和设计，回转工作台可以灵活地处理各种工艺操作需求，提高生产效率和操作人员的工作便利性。

它被广泛应用于机床加工、装配生产线、物流系统等领域。

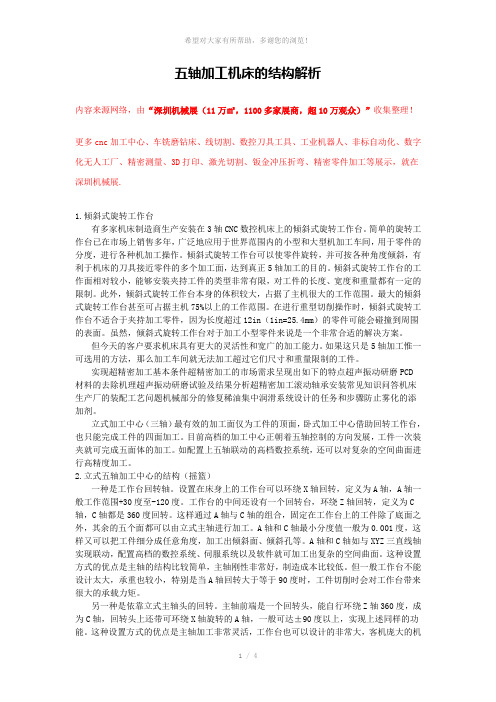

五轴加工机床的结构解析内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.1.倾斜式旋转工作台有多家机床制造商生产安装在3轴CNC数控机床上的倾斜式旋转工作台。

简单的旋转工作台已在市场上销售多年，广泛地应用于世界范围内的小型和大型机加工车间，用于零件的分度，进行各种机加工操作。

倾斜式旋转工作台可以使零件旋转，并可按各种角度倾斜，有利于机床的刀具接近零件的多个加工面，达到真正5轴加工的目的。

倾斜式旋转工作台的工作面相对较小，能够安装夹持工件的类型非常有限，对工件的长度、宽度和重量都有一定的限制。

此外，倾斜式旋转工作台本身的体积较大，占据了主机很大的工作范围。

最大的倾斜式旋转工作台甚至可占据主机75%以上的工作范围。

在进行重型切削操作时，倾斜式旋转工作台不适合于夹持加工零件，因为长度超过12in（1in=25.4mm）的零件可能会碰撞到周围的表面。

虽然，倾斜式旋转工作台对于加工小型零件来说是一个非常合适的解决方案。

但今天的客户要求机床具有更大的灵活性和宽广的加工能力。

如果这只是5轴加工惟一可选用的方法，那么加工车间就无法加工超过它们尺寸和重量限制的工件。

实现超精密加工基本条件超精密加工的市场需求呈现出如下的特点超声振动研磨PCD材料的去除机理超声振动研磨试验及结果分析超精密加工滚动轴承安装常见知识问答机床生产厂的装配工艺问题机械部分的修复稀油集中润滑系统设计的任务和步骤防止雾化的添加剂。

立式加工中心（三轴）最有效的加工面仅为工件的顶面，卧式加工中心借助回转工作台，也只能完成工件的四面加工。

目前高档的加工中心正朝着五轴控制的方向发展，工件一次装夹就可完成五面体的加工。

如配置上五轴联动的高档数控系统，还可以对复杂的空间曲面进行高精度加工。

旋转台链条结构
旋转台链条结构通常由以下部分组成：
1. 链轮：旋转台链条结构中的链轮是关键部件之一，它们与链条相互啮合，传递动力和运动。

链轮通常具有齿槽，以与链条的链节相匹配。

2. 链条：链条是连接链轮的传动元件，它由一系列链节组成。

链条的链节通过销轴连接在一起，形成一个连续的环形结构。

3. 支撑结构：旋转台链条结构需要一个支撑结构来固定和支撑链轮、链条以及其他相关部件。

这个支撑结构可以是框架、轴或其他适当的结构。

4. 驱动装置：旋转台链条结构通常需要一个驱动装置来提供动力，使链轮和链条能够旋转。

驱动装置可以是电动机、内燃机、手动摇柄等。

5. 张紧装置：为了确保链条在运行过程中保持适当的张紧度，通常会配备张紧装置。

张紧装置可以调节链条的张力，防止松弛或过紧。

6. 导向装置：为了确保链条在链轮上正确啮合和运行，可能会使用导向装置。

导向装置可以引导链条的运动，防止链条偏移或脱落。

7. 密封和润滑：旋转台链条结构可能需要密封装置来防止灰尘、杂物和润滑剂的泄漏。

此外，适当的润滑对于链条的正常运行和寿命也非常重要。

这些部分共同构成了旋转台链条结构，使其能够实现可靠的传动和旋转功能。

具体的结构设计和组成部分可能会根据应用的特定需求和要求而有所变化。

数控回转工作台结构设计数控回转工作台是一种用于加工金属工件的设备，常用于数控铣床、加工中心等机床上。

它具有工作台面可以在水平、垂直两个方向上进行回转的能力，从而实现多种角度的工件加工。

在设计数控回转工作台的结构时，需要考虑以下几个方面：1.工作台面结构：工作台面通常是一个平面，用于放置工件进行加工。

为了提高工作台面的刚性和稳定性，通常会采用铸件或焊接钢板的方式制作。

工作台面通常具有T型槽，用于固定工件或安装夹具，同时还可以通过液压或电机控制使其在水平和垂直方向上进行回转。

2.回转机构：回转机构是实现工作台面回转的关键部件。

它通常由旋转轴承、驱动装置和导向装置组成。

旋转轴承是承受工作台面重量和转动力矩的主要部件，通常选择大直径、高刚度的滚动轴承或滑动轴承。

驱动装置通常采用伺服电机或液压马达，通过减速机传动，使工作台面实现回转。

导向装置用于确保工作台面的回转轨迹准确、平稳，通常采用滑动导轨或滚动导轨。

3.固定装置：为了确保工作台面的刚性和稳定性，需要将工作台面固定在底座上。

固定装置通常通过螺栓或紧固件连接工作台面和底座，以确保工作台面的水平度和垂直度满足加工要求。

4.控制系统：数控回转工作台通常需要配备一个控制系统，用于实现工作台面的回转控制。

控制系统可以采用数控系统或PLC控制系统，通过编程控制工作台面的回转轨迹、速度和停止位置。

在设计数控回转工作台时，需要综合考虑工作台面的刚性、稳定性和回转精度等因素。

同时，还需要根据实际加工需求确定工作台面的尺寸、载荷和回转角度范围。

另外，还要考虑工作台面的定位和夹紧方式，以确保工件在加工过程中的准确定位和固定。

总之，数控回转工作台的结构设计需要充分考虑工作台面的刚性、稳定性和回转控制等因素，以确保工件能够在不同角度下进行准确的加工。

分度台的种类
分度台的种类包括以下几种：
1. 分度工作台：只能完成分度运动，不能实现圆周进给，它只能根据数控系统的指令，在需要分度时，将工作台连同工件回转一定角度。

分度时除采
用手动分度外，其只能实现自动回转所规定的角度，例如45°、60°、90°等。

2. 数控回转工作台：外观上与分度工作台相似，但是内部结构和功能却大不相同。

数控回转工作台的工作原理主要是通过依据伺服控制装置发出的指令脉冲信号，经过传动装置，使工作台完成圆周进给运动，从而完成各种工件的圆弧加工和曲面加工，其同样也能够完成分度运动。

3. 直驱回转工作台：数控加工中心上将低速力矩电机直接作为旋转工作台是伺服技术的有一大创新应用。

传统的旋转工作台一般是通过高速伺服电机
带动降速齿轮、涡轮和蜗杆副进行降速。

而转台采用直接驱动的伺服电机后，由于电机的转子直径大大增加，并采用稀土材料作为磁极材料，因此转台可以获得较大转矩。

请注意，不同的分度台具有不同的特性和适用范围，因此在使用时需要根据具体情况选择合适的分度台。

旋转平台旋转平台，也称旋转工作台，主要用于设备的旋转工况中。

旋转平台的出现主要用于取缔DD马达和分割器，降低产品成本，提高产品精度；其主要结构在于采用交叉滚柱轴承和行星减速结构，具有超重载、高旋转精度，低侧隙的特点，主要适用于机床数控旋转台、机械手关节、第四轴、分度头、军工雷达、自动化及测量和试验中要求精度高的领域。

机械动作包含直线运动和圆周运动，直线运动以各类型滑台为代表，而圆周运动则以分割器最具代表性，之后因技术的成熟及设备对精度的要求，进而产生了DD马达。

然而，传统分割器无法满足任意分割的需求；而DD马达虽能多元化应用，精度高，但它的价格成本却成为使用者的一大门槛。

“旋转平台”的出现在两者之间取得平衡，重复定位精度≤5秒，不仅能大幅度降低DD马达的成本，更能满足分割器所无法提供的高精度及数位化控制。

（1）同轴输出型（CR）：电机连接方向与转盘同轴；（2）旁轴输出型（SR）：电机连接方向在转盘侧边；转盘为中空结构，可穿线；（3）直角输出型（RR）：电机连接方向与转盘中心方向呈90度；转盘为中空结构，可穿线；（1）高刚性：旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的5倍以上。

（2）高旋转精度：旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削（标准级为精车），保证转盘的同轴度，平行度等形位公差。

（3）大力矩，低侧隙：旋转平台采用行星减速的方式来增大输出力矩，减速比从1至600，输出力矩范围较大，能够满足各种力矩要求的场合。

另外，行星减速机构中的太阳齿同时与三个行齿接触,加之先进的齿轮磨削工艺，使得旋转平台的反向侧隙达到3弧分，精度媲美DD马达。

（4）自带零点开关：旋转平台配置光电开关及感应片，方便电气中的零点控制，简化机械设计流程。

回转工作台的设计回转工作台是一种非常常见的工作设备，用于在工业生产中提供方便和效率。

它由一个可以旋转的平台和相应的支撑结构组成，可以容纳各种工件和工具，使操作员可以轻松地旋转工作台，从而实现高效的生产操作。

以下是关于回转工作台设计的一些思考和建议。

首先，回转工作台的材料选择至关重要。

由于工作台需要承载工件和工具的重量，因此材料应具有足够的强度和耐用性。

常见的材料选择包括钢材和铁材等金属材料，它们具有较高的强度，并且相对耐腐蚀。

此外，尽量选择表面涂有耐磨和防锈涂层的材料，以保护工作台免受环境影响，延长其使用寿命。

其次，设计回转工作台时需要考虑其重量承载能力。

根据实际需要，工作台应能够承载所需的重量，并提供足够的稳定性，以确保操作员的安全。

在设计过程中，需要仔细计算和评估工作台的承重能力，并确保其满足实际应用条件下的需求。

如果需要承载较大重量的工件和工具，可以考虑增加工作台的支撑结构和加强连接件的强度。

此外，工作台的旋转机制也需要精心设计。

旋转机制应具有平稳的转动，不易卡住或抖动，并且在工作过程中提供适当的旋转阻尼。

传统的回转工作台设计中，常采用滚珠轴承或滚动轴承，提供较好的旋转性能和寿命。

另外，可以考虑设置润滑装置，以减少摩擦和磨损，并提高旋转的顺畅性和稳定性。

此外，回转工作台的安全性也是设计过程中需要重点考虑的因素。

工作台应具有适当的防护措施，以防止操作人员在使用过程中发生意外伤害。

例如，可以设置安全护栏或防护罩，以保护工作台的旋转部件，并确保操作员不会误触危险区域。

此外，还可以考虑添加紧急停止装置，以便在发生突发情况时及时切断电源并停止工作台的旋转。

最后，回转工作台的设计还应考虑到人体工程学原理。

工作台的高度应适合操作员站立或坐下工作，并保持良好的姿势，以减轻工作负担和疲劳感。

此外，可以考虑加装辅助设备，如照明灯和操作按钮，以提供更好的工作环境和使用便利性。

总之，回转工作台是一个重要的工作设备，设计时需要综合考虑材料选择、重量承载能力、旋转机制、安全性和人体工程学等多个因素。

回转工作台的工作原理
回转工作台的工作原理是利用电动机或液压系统驱动台盘进行旋转，从而实现工件在工作台上的回转操作。

通常，回转工作台由台座、台盘、传动装置和控制系统组成。

具体工作原理如下：
1. 传动装置：台座上安装有电动机或液压马达，通过传动装置将动力传递给台盘。

2. 台盘：台盘是固定在台座上的旋转部分，通常为圆盘形状，其上可以安装工件或夹具。

3. 传递动力：传动装置将来自电动机或液压马达的动力传递给台盘，使其开始旋转。

4. 控制系统：通过控制台上的按钮、开关或控制器，可以控制工作台的起停、速度及旋转方向等参数。

在工作过程中，操作者将工件或夹具安装在台盘上，并根据需要设置旋转速度和方向，然后启动工作台。

台盘随后开始旋转，使工件在水平方向上回转。

通过调整旋转速度和方向，可以使工件在需要的角度上进行回转操作，以完成加工、装配或其他工艺操作。

需要注意的是，回转工作台通常受限于其最大承载能力和旋转速度范围。

为确保操作安全和工作效率，应根据工件的重量和工作要求，选择合适的回转工作台。

旋转工作台的原理是什么
旋转工作台的原理可以归结为以下几个方面：
1. 动力来源：旋转工作台通常通过电动机或者液压驱动系统提供动力。

电动机通过传动装置（如齿轮、皮带等）将电能转换为旋转动能，使工作台能够旋转。

2. 底座设计：旋转工作台的底座通常设计为能够旋转的结构。

它可以采用轴承或滑动导轨等方式，具备良好的承载能力和稳定性，以确保工作台旋转顺畅。

3. 控制系统：旋转工作台的控制系统主要包括控制器和传感器。

控制器用于控制电动机或液压系统的工作，以实现旋转运动。

而传感器则用于感知工作台的位置、速度等参数，以实现精准的控制和定位。

4. 安全保护：为了保证操作人员的安全，在旋转工作台上通常配备了安全装置，如防护罩、急停按钮等，以防止意外发生。

综上所述，旋转工作台的原理主要是通过动力来源提供旋转动能，底座结构实现旋转运动，控制系统控制运动过程，安全保护装置保障操作安全。
