一、实训目的通过本次实训，使学生掌握车削台阶轴的基本加工工艺，熟悉车床操作和刀具使用，提高学生的实际操作能力和工程意识。
二、实训内容1. 台阶轴加工工艺分析（1）材料：45号钢（2）加工要求：外圆、内孔、端面、台阶、键槽等（3）加工步骤：毛坯加工、粗车、半精车、精车、孔加工、倒角、去毛刺等2. 车床操作及刀具使用（1）车床操作：熟悉车床的基本结构、操作规程、安全注意事项等（2）刀具使用：了解各种刀具的用途、结构、选用原则等三、实训过程1. 毛坯加工（1）将毛坯放入车床卡盘，调整卡爪位置，使毛坯中心线与车床主轴中心线对齐（2）使用砂轮修整毛坯端面，使端面与主轴中心线垂直（3）使用外圆车刀粗车外圆，保证外圆尺寸和形状符合要求2. 粗车（1）使用内孔车刀粗车内孔，保证内孔尺寸和形状符合要求（2）使用端面车刀粗车端面，保证端面与外圆中心线垂直（3）使用台阶车刀粗车台阶，保证台阶尺寸和形状符合要求3. 半精车（1）使用外圆精车刀精车外圆，保证外圆尺寸和形状符合要求（2）使用内孔精车刀精车内孔，保证内孔尺寸和形状符合要求（3）使用端面精车刀精车端面，保证端面与外圆中心线垂直（4）使用台阶精车刀精车台阶，保证台阶尺寸和形状符合要求4. 孔加工（1）使用钻头钻孔，保证孔的位置、尺寸和形状符合要求（2）使用扩孔钻扩孔，保证孔的尺寸和形状符合要求（3）使用铰刀铰孔，保证孔的尺寸和形状符合要求5. 倒角、去毛刺（1）使用倒角刀倒角，保证倒角尺寸和形状符合要求（2）使用去毛刺工具去除毛刺，保证工件表面光滑四、实训结果与分析1. 实训结果本次实训中，我完成了台阶轴的加工，达到了加工要求，工件表面光滑，尺寸和形状符合要求。
2. 实训分析（1）在加工过程中，要注意刀具的选择和切削参数的调整，以保证加工质量（2）在操作过程中，要严格按照操作规程进行，确保加工安全（3）在加工过程中，要注意观察工件的变化，及时调整刀具和切削参数，以保证加工质量五、实训总结通过本次实训，我掌握了车削台阶轴的基本加工工艺，熟悉了车床操作和刀具使用，提高了实际操作能力和工程意识。

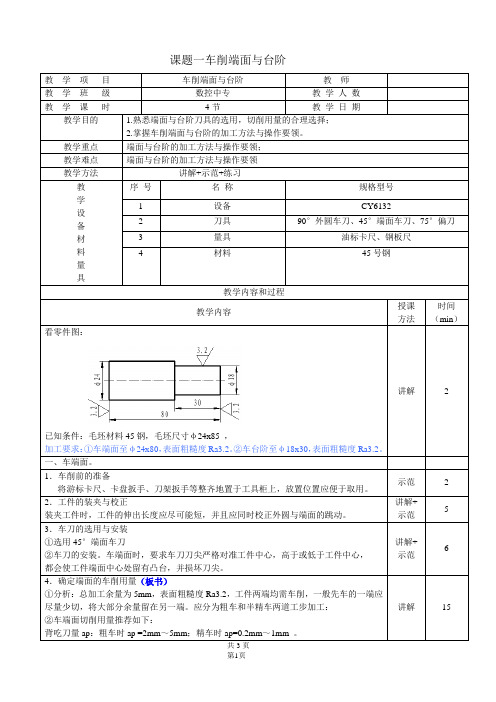

课题一车削端面与台阶
已知条件：毛坯材料45钢，毛坯尺寸φ24x85 ，
加工要求：①车端面至φ24x80，表面粗糙度Ra3.2。
②车台阶至
二、车台阶（就是车外圆与车端面的组合加工，车削方法与车外圆基本相同）
1．工件的装夹与校正
用三爪自定心卡盘夹持工件，装夹长度40（计算方法：加工长度+15），并校正2．车刀的选用与安装。
车削台阶
①车削低台阶。
用90°偏刀直接车成(见上图(a))，在最后一次进刀时，
束后，需摇动中滑板手柄均匀退出车刀，以确保台阶与外圆表面垂直。
②车削高台阶。
通常采用分层切削(见上图(b))，先用75°偏刀粗车，再用
当车刀刀尖距离台阶位置1mm～2mm时，停止自动进给，改用手动进给。
当车至台阶位置时，车刀从横向慢慢退出，将台阶面精车一次。
三．学生练习。

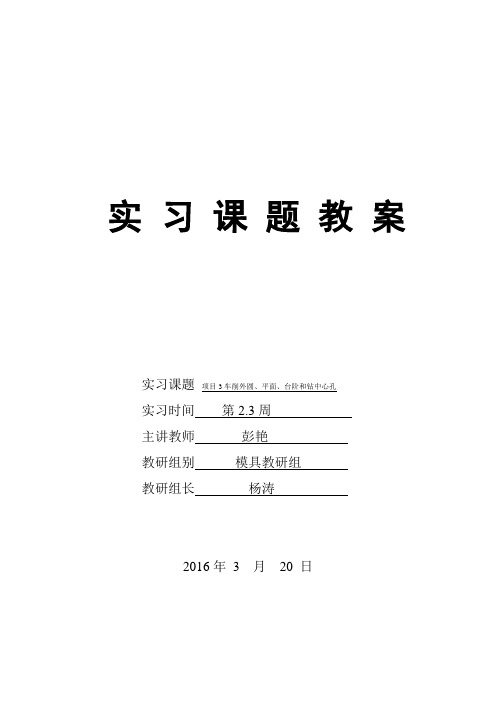

实习课题教案实习课题项目3车削外圆、平面、台阶和钻中心孔实习时间第2.3周主讲教师彭艳教研组别模具教研组教研组长杨涛2016年3 月20 日课题车削外圆、平面、台阶和钻中心孔授课时间第2.3周计划课时 6 入门指导时数 2 实习操作时数 4 实习班级15模具学生人数32 辅助教师教学内容：车削外圆、平面、台阶和钻中心孔教学要求：1、合理组织工作位置，注意操作姿势。
2、用手动进给均匀的移动床鞍（大滑板），中滑板，和小滑板，按图样要求车削工件。
3、用游标卡尺测量工件的外圆、用钢直尺测量长度并检查平面凹凸，达到图样的精度要求。
4、掌握试切削，试测量的方法车削外圆。
5、遵守操作规程，养成文明生产，安全生产的良好习惯。
教学重点：了解外圆、端面的车削教学难点:外圆、端面的组合车削教学过程:一、集中讲授一、实习教学要求：1、合理组织工作位置，注意操作姿势。
2 、用手动进给均匀的移动床鞍（大滑板），中滑板，和小滑板，按图样要求车削工件。
3、用游标卡尺测量工件的外圆、用钢直尺测量长度并检查平面凹凸，达到图样的精度要求。
4、掌握试切削，试测量的方法车削外圆。
5、遵守操作规程，养成文明生产，安全生产的良好习惯。
二、相关工艺知识1、45º和90º外圆车刀的安装和使用。
（1）、45º外圆车刀的使用：45º车刀又两个刀尖，前端一个刀尖通常用于车削工件的外圆。
左侧另一个刀尖通常用来车削平面。
主、副切削刃，在需要的时候可用来左右倒角。
（见下图）车刀安装时，左侧的刀尖必须严格对准工件的旋转中心。
否则在车削平面至中心时会留有凸头或造成车刀刀尖碎裂，刀头伸出的长度约为刀杆厚度的1—1.5倍，伸出过长、刚性变差，车削时容易引起振动。
（2）90º车刀又称偏刀，按进给方向分右偏刀和左偏刀，下面主要介绍常用的右偏刀。
右偏刀一般用来车削工件的外圆、端面和右向台阶，因为它的主偏角较大，车外圆时，用于工件的半径方向上的径向切削力较小，不易将工件顶弯。
实训课题一 .车端面、外圆、台阶的车削
端面、外圆、台阶的车削
1.端面的车削
图1-17车端面
2.外圆的车削
3.倒角 .
4.外圆端面台阶的车削练习
(1)加工图样及相关说明加工如图1-18所示工件。
图1-18外圆端面台阶的加工图样(2)加工分析：
）
四、注意事项
1.工件夹紧后，必须随手拿下卡盘扳手，不允许去摸旋转的工件和铁屑。
2.安装刀具时，一定要擦净各接合表面。
车端面时，刀尖要严格对准工件的旋转中心，以免车出的端面留下小凸台。
3.启动主轴前，应注意刀具是否与工件相撞；应启动主轴对刀；
4..进给途中严禁接触和测量工件；
5.操作时必须先停车，后变速，不允许用量具测量旋转中的工件和清理铁屑，也不准用手清除铁屑，以防割破手指，要用专用的铁屑钩。
6.不允许用工具敲击床身导轨及其他部位，装夹校正工件时，外圆和端面两者兼顾, 加工时，不允许擅自离开车床。
夹紧力是否恰当，加工深度的正确选取。
7.
五、思考题
1.车削加工必须具备哪些运动？
2.工件和车刀的安装应注意是什么？
3.粗、精车的概念试切的方法与步骤如何选择粗、精车的切削用量？
4.试切的方法与步骤是什么？
5．车削加工必须具备哪些运动？
6.在车床上车一直径为60mm的轴，现要一次进给车至直径为52mm。
如果选用切削速度Vc＝80m/min,求切削深度和车床主轴转速各是多少？
6．实训总结、填写实训报告
11．剖析出现问题的原因。
2. 就本课题学习效果进行作记录并总结，以利于今后教学改革。
3。
填写实训报告和填写好教学日志。
实验（实训）指导（任务）书实训课题（项目）练习车削台阶轴
实训目标
1.掌握车端面时由于车刀运动方向的变化而引起零件端面加工质量的变化，以及车端面车刀接近中心时，车刀进给速度的变化。
2.掌握三爪卡盘以及三爪卡盘车顶尖配合的一夹一顶的装夹方法。
3.掌握车刀的正确安装。
4.选择合理的切削三要素，独立完成台阶、外圆的车削。
5.掌握粗车、精车的概念和要领。
6.掌握正确的测量方法（游标卡尺、千分尺）。
7.掌握打中心孔的方法
实训准备45钢205
45⨯
φ、CA6140A、90°车刀、45°车刀、切断刀、中心钻B3、游标卡尺、千分尺、钢板尺
过程与方法
一、老师讲解：
1、讲解分析图纸
2、分析所用刀具
3、讲解加工步骤：
二、示范步骤：
1、装夹工件
2、平左右端面未注倒角
1
c。
§2.3 车削台阶工件一、实习教学要求1、掌握车削台阶工件的方法2、巩固用划线盘找正工件外圆和反平面的方法3、掌握游标卡尺的使用方法二、相关工艺知识在同一工件上有几个直径大小不同的圆柱体连接在一起象台阶一样，就称它为台阶工件，俗称台阶为“肩胛”。
台阶工件的车削，实际上就是外圆和平面车削的组合，因此在车削时必须注意兼顾外圆的尺寸精度和台阶长度的要求。
1、台阶工件的技术要求台阶工件通常和其他零件结合使用，因此它的技术要求一般有以下几点：（1）、各档外圆之间的同轴度（2）、外圆和台阶平面的垂直度（3）、台阶平面的平面度（4）、外圆和台阶平面相交处的倾角2、车刀的选择和装夹车削台阶工件，通常使用90º外圆车刀。
车刀的装夹应根据粗、精车和余量的多少来区别，如粗车时余量多，为了增加切削深度，减少刀尖压力，车刀装夹可取主偏角小于90º为宜。
精车时为了保证台阶平面和轴心线的垂直，应取主偏角大于90º。
3、车削台阶工件的方法车削台阶工件时，一般分粗精车进行，粗车时的台阶长度除第一档台阶长度略短些外（留精车余量）其余各档可车至长度，精车台阶工件时，通常在机动进给精车至近台阶处时，以手动进给代替机动进给，车至平面时，然后变纵向进给为横向进给，移动中滑板由里向外慢慢精车台阶平面。
以确保台阶平面和轴心线的垂直。
4、阶长度的测量和控制方法车削前根据台阶的长度先用刀尖在工件表面刻线痕，然后根据线痕进行粗车。
当粗车完毕后，台阶长度已经基本符合要求，在精车外圆的同时，一起控制台阶长度，其测量方法通常用钢直尺检查，如精度较高时，可用样板，游标深度尺等测量。
５、工件的调头找正和车削根据习惯的找正方法，应先找正近卡爪处工件外圆，后找正台阶处反平面，这样反复多次找正才能进行切削，当粗车完毕时，宜再进行一次复查，以防粗车时发生移位。
６、游标卡尺的使用三、容易产生的问题和注意事项１、台阶平面和外圆相交处要清角，防止产生凹坑和出现小台阶。
机械工程系实习讲义首页教学过程及教学内容[课前组织]1．检查学生出勤情况，填写教学日志。
2．检查学生装束是否整齐3．讲述要求：纪律、卫生、学习方法、如何作笔记4．宣布本项目的学习任务与目的要求：[设备工量具准备]任务一车削基础知识（1）了解车削加工时切削用量的选择原则。
（2）了解金属车削的过程。
（3）基本掌握车削过程中表面质量的控制方法。
（4）了解车刀切削时磨损的原因与刀具寿命的含义。
任务二外圆、端面、台阶的车削（1）掌握试切法与试测法控制外圆尺寸的方法。
（2）熟练掌握工件找正和安装方法。
（3）掌握零件尺寸的测量方法和对质量进行简单分析。
任务三切外沟槽、切断（1）了解切断刀和车槽刀的种类和用途。
（2）了解切断刀和车槽刀的组成部分和角度要求。
（3）掌握掌握切断刀和车槽刀的刃磨方法。
（4）掌握外沟槽的车削方法和测量方法。
（5）了解车沟槽时产生的问题和防止方法。
（6）掌握直进法和左右车削法切断工件。
[入门指导]任务一车削的基础知识导语：在车削加工时，合理选择切削用量对提高劳动生产率，延长刀具的使用寿命，保证加工质量，降低生产成本有着重要的意义。
一、车削加工时切削用量的选择1．合理选择切削用量的含义衡量切削用量是否合理的标准：①能否保证加工零件的质量要求（主要是加工精度和表面质量）②在加工系统刚性许可的条件下，是否充分利用了车床功率。
③在保证加工质量和刀具寿命的条件下，是否充分发挥了刀具的切削性能。
2．选择切削用量的原则（1）切削深度的选择（2）进给量的选择（3）切削速度的选择•选择切削速度的一般原则如下1）车刀材料使用硬质合金车刀可比高速工具钢车刀的切削速度快。
2）工件材料切削强度和硬度较高的工件时，因为产生的热量和切削力都比较大，车刀容易磨损，所以切削速度应选得低些。
脆性材料如铸铁工件，虽然强度不高，但车削时形成崩碎切屑，热量集中在切削刃附近，不易传散。
因此，切削速度也应取得低一些。
3）表面粗糙度要求表面粗糙度值小的工件，如用硬质合金车刀车削，切削速度应取得高些；如用高速工具钢车刀车削，切削速度应取得低些。
