数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制 误差小于0.5%F.S，并具备调校、数字滤波功能适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用2、型号规格3、技术规格3、技术规格电源：85V AC~265V AC，100V DC~380V DC，功耗小于4W工作环境：0℃~50℃，湿度低于85%R.H，无结露。
显示范围：-1999~9999，小数点位置可设定输入信号类型：万能输入，可通过设定选择★注：0~10VDC输入，订货时需说明，此时仪表不能万能输入电压0~5VDC-1999~9999电流4~20mA-1999~9999 1~5VDC 0~10mA0~10VDC 0~20mA热电阻Pt100 -200.0~500.0℃热电偶K -100~1300℃Cu100 -50.0~150.0℃S 0~1700℃Cu50 -50.0~150.0℃R 0~1700℃BA1 -200.0~650.0℃ B 500~1800℃BA2 -200.0~500.0℃ E -100~800℃G53 -50.0~150.0℃J -100~1100℃T -100~400℃基本误差：小于0.5%F.S测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Ω 1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000，误差小于±0.5% F.S★变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于±5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线为确保安全，接线必须在断电后进行。

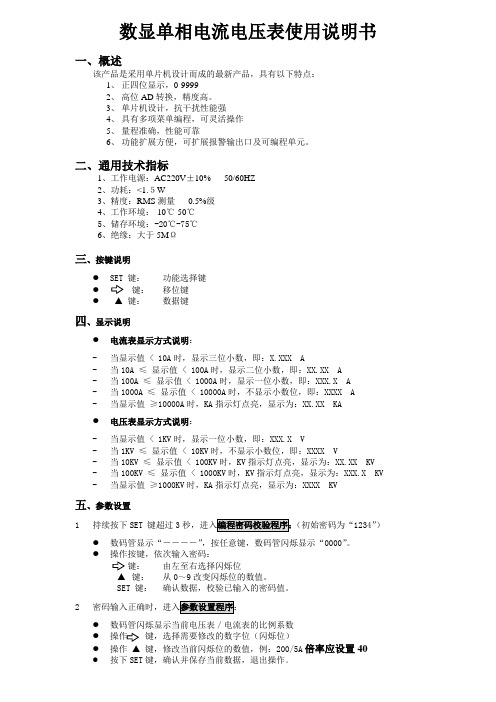

数显单相电流电压表使用说明书一、概述该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，0-99992、高位AD转换，精度高。
3、单片机设计，抗干扰性能强4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠6、功能扩展方便，可扩展报警输出口及可编程单元。
二、通用技术指标1、工作电源：AC220V±10% 50/60HZ2、功耗：<1.５W3、精度：RMS测量0.5%级4、工作环境：-10℃-50℃5、储存环境：-20℃-75℃6、绝缘：大于5MΩ三、按键说明●键：功能选择键●键：移位键●▲键：数据键四、显示说明●电流表显示方式说明：-当显示值 < 10A时，显示三位小数，即：X.XXX A-当10A ≤显示值 < 100A时，显示二位小数，即：XX.XX A-当100A ≤显示值 < 1000A时，显示一位小数，即：XXX.X A-当1000A ≤显示值 < 10000A时，不显示小数位，即：XXXX A-当显示值≥10000A时，KA指示灯点亮，显示为：XX.XX KA●电压表显示方式说明：-当显示值 < 1KV时，显示一位小数，即：XXX.X V-当1KV ≤显示值 < 10KV时，不显示小数位，即：XXXX V-当10KV ≤显示值 < 100KV时，KV指示灯点亮，显示为：XX.XX KV -当100KV ≤显示值 < 1000KV时，KV指示灯点亮，显示为：XXX.X KV -当显示值≥1000KV时，KA指示灯点亮，显示为：XXXX KV五、参数设置1持续按下SET 键超过3（初始密码为“1234”）●数码管显示“――――”，按任意键，数码管闪烁显示“0000”。
●操作按键，依次输入密码：键：由左至右选择闪烁位▲键：从0～9改变闪烁位的数值。
SET 键：确认数据，校验已输入的密码值。
2●数码管闪烁显示当前电压表／电流表的比例系数●键，选择需要修改的数字位（闪烁位）●操作▲键，修改当前闪烁位的数值，例：200/5A倍率应设置40●按下SET键，确认并保存当前数据，退出操作。
一、系统概述1、 实时监测三相电流，具有三相过电流、欠电流、缺相及电流不平衡的检测功能，终端蜂鸣器报警。
2、 可设置电流整定值及动作延时时间、启动延时，防止通电瞬间冲击电流误动作。
3、 配置两个输出继电器：OUT1为过电流输出，OUT2为欠电流和三相不平衡保护共用输出继电器。
4、 云平台远程监控：可通过联网的电脑、手机监控电流，查看设备实时和历史电流、报警记录，修改保护参数，自定义报警条件，报警信息实时推送。
5、可根据用户要求开发电力组网监控系统。
4GWIFIEthernetRF数据传输层PC 端便携电脑移动终端三相智能电流表设备参数和状态可视化展示历史数据智能统计与分析消息智能推送图1 三相智能电流表系统网络拓扑图本系统可根据用户现场情况提供有线和无线多种组网方式，用户只需购买三相智能电流表和数据传输网关，按图完成现场简单接线，系统参数已预先配置好，也可由本公司远程在线设置，无需专业知识，使用简单。
二、 主要参数三、组网方式选择及接线本地客户端图2 4G组网接线输图5 有线组网接线图用户根据上面组网方式连接设备，包括RS485端口的A、B端的连接，工作电源的接线。
网关的以太网接口接入本地的路由器或交换机，本公司的网关出厂设置为自动获取动态IP（也可设置为固定IP）。
三相智能电流表和网关的具体接线参见三相智能电流表和网关说明书。
四、手机监控1、扫描微信二维码并关注公众号：进入“英雷科电子”公众号号后，再点击“用户中心”的“用户绑定”，在用户绑定界面输入我公司提供的用户名和密码，完成微信绑定。
2、手机APP的使用。
用户绑定微信后，进入手机APP的首页，见图6，点击监控中心，可以看到当前设备的各状态参数、曲线及历史数据等。
点击首页的“应用”，进入我公司免费为用户开发的一个标准的综合组态应用界面。
用户也可以在首页点击“触发器”，添加微信报警触发条件，如设备参数达到触发条件，将通过微信实时推送报警信息。
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。
数显控制仪使用说明1、概述数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制误差小于0.5%F.S，并具备调校、数字滤波功能适用于标准电压、电流、热电阻、热电偶等信号类型2点报警输出，上限报警或下限报警方式可选择。
报警灵敏度独立设定变送输出（选项），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用3、技术规格电源：85V AC~265V AC，100V DC~380V DC，功耗小于4W工作环境：0C ~50C，湿度低于85%R.H，无结露。
显示范围：-1999~9999,小数点位置可设定输入信号类型：万能输入，可通过设定选择共享知识分享快乐测量控制周期：0.2秒报警输出：2点继电器输出，触点容量220V AC，3A变送输出光电隔离4mA~20mA，0mA~10mA，0mA~20mA直流电流输出，通过设定选择。
负载能力大于600Q1V~5V，0V~5V，0V~10V直流电压输出，需订货时注明输出分辨力：1/1000,误差小于土0.5% F.S★ 变送输出为选项功能，只有订购选择后，仪表才具有此功能。
外供电源用于给变送器供电，输出值与标称值的误差小于土5%，负载能力大于50mA其它规格，需在订货时注明4、安装与接线外形尺寸iISl.iA-S规格80X160尺寸的仪表（mm）外形尺寸接线端子图B-F规格96X 96尺寸的仪表（mm ）外形尺寸开孔尺寸接线端子图输出* - + AL M电冒输入住供辅出律岀22OVAC 鞘出尿？V-需出开孔尺寸5、参数一览表第1组参数序号符号名称内容取值范围说明1RH AH第1报警点设定值-1999-99997.2 2RU AL第2报警点设定值-1999-99997.2 3OR oA密码 6.4 4aio i ALol第1报警点报警方式7.2 5aio?ALo2第2报警点报警方式7.2 6H4R 1HYA1第1报警点报警灵敏度0-80007.2 7H4R?HYA2第2报警点报警灵敏度0-80007.2接线端子图A斟岀MS■屛■Sr»■.•-#■sft_B…c-AH毗M.开孔尺寸C-H规格96X48尺寸的仪表（mm）外形尺寸接线端子图开孔尺寸怦出7注：卜“•- ( bout)――输入信号故障时的代用测量值当仪表判断输入信号出故障时，以设置的值作为报警输出和变送输出的输入值。
三相电子式多回路电能表使用说明书产品特点：实时数据显示项部分显示字符功能注：1、当功率或功率因数为负时，数据显示左边第一个有负号指示。
2、若发生断相、过压、欠压事件，则在相应显示页面的相应显示项后会显示发生该事件的相序符号。
4、显示项功能四、 显示操作1、显示屏1-1、仪表采用黑白点阵LCD 显示屏，白底黑字，白色背光。
2-2、当长时间未操作仪表时，仪表背光会自动熄灭（背光延时时间可通过菜单设置）。
2、按键翻页操作通过按键”、 ”可以在有功电能、无功电能、电压、电流、有功功率、无功功率、功率因素、时间/日期/通讯 DTSD8080M-4Q系列三相电子式多回路电能表是一款 专门针对通信基站能耗监控方案，而开发设计的智能化 数据采集仪表。
采用高性能计量芯片，精度高、测量参 数多、集多种功能于一体，实现一表多用。
采用大屏LCD中文显示，白色背光，一屏可显示多行参 数。
具有欠压、过压、断相等事件告警提示，仪表本 体具有DO输出功能。
脉冲指示及输出功能，R S 485通 讯接口，协议符合YD/T 1363《通讯局（站）电源、 空调及环境集中监控管理系统》的相关要求。
适合用于通讯基站（房）市电、油机、支路I（空调）、支路II（DC直流屏用电）三相用电监测 ，或者数 据中心等需要多回路三相用电监测的场合。
KKDTSD8080M-4Q01-A/0-20160706仪表自动循环显示及按键切换显示顺序：电压单位符号 电流单位符号kvar PF E/O/NkW 显示字符含义说明显示字符含义说明VA kWh 有功电能单位符号有功功率单位符号无功功率单位符号功率因素符号偶/奇/无校验位Kvarh无功电能单位符号！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。
2、本说明书中所提供信息可不经事先通知进行修改。
3、本公司对所述信息保留解释权。
警告声明：3、按键编程操作通过长按 “SET” 键3S可以进入设置界面，修改编程密码“9180”进入设置主菜单。
智能三相电压电流表说明书一、产品特点：■真有效值测量、整四位显示■三排LED同时显示A、B、C三相电压或电流■可选带上下限报警控制功能■可编程通过面板按键任意调节显示值1~9999 ■可选带通讯功能、通讯地址、波特率■软件调校、精度高、长期工作免调校二、技术指标输入输入电压：500V（特殊可订做）显示LED 整四位，显示数据更新时间：1S 电流：5A、1A（特殊可订做）显示0~9999过载持续1.2倍精度等级0.5% 瞬时：电压2倍/秒、电流10倍/秒隔离耐压2KV/50Hz/1min扩展配互感器或分流器扩展量程绝缘电阻≥100MΩ频率50Hz±10% 平均正常工作时间≥9000h电源电压AC 220V±10%（特殊可订做）工作条件环境温度：-25℃~55℃功耗≤3W 湿度≤93% 无腐蚀气体场所三、外形、开孔、面板说明外形代号外形尺寸开孔尺寸A(mm) B(mm)C(mm) D(mm) E(mm)42方形120 120 80 111 111 6方形80 80 76 76 76 96方形96 96 78 81 81 72方形72 72 74 67 67 微方形48 48 112 45 45操作说明转下页：四、操作说明注：按键大于6秒钟，进入编程菜单。
设定数值大小。
接线示意图转下页：显示值：（0~9999）键设定其数值数值意义如下： =5 （AC 5A ） =100（AC 100A/5A ） =300 （AC300A/5A ） =2000（AC2000A/5） 依次类推…… 标称值:5A 、10V 、500V （特殊可订做） 例：现将数值由5改为300。
（AC5A 改为 AC300A/5A ） 注：电流以5A 为基准 按 键 进入下一菜单 报警设置：（0~9999）键设定其数值数值意义如下：=上限报警 显示值≥HALr 时， 上限继电器报警=下限报警 显示值≤LALr 时， 下限继电器报警现将其设定为：0 （此项为扩展功能， 订货需注明）。
