112相量测量装置(PMU) 施工作业指导书 (2012)

附件1 技术规范1 总则1.1 本规范书适用于邢台国泰发电有限公司相量测量装置（PMU）升级改造项目的技术要求。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

它包括系统及其运行参数的设计、设备及其附件的选型、配套、结构、性能、制造、安装、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。

1.2 本卷提出招标方的最低限度的技术要求（简称技术门槛值），并未规定所有的技术要求和适用的标准。

投标方须实质性地响应本卷的技术规定和要求，提供符合引进机型的原先标准和本规范书所列标准的高质量、最新工业标准的产品，以及相应的技术服务。

同时必须满足国家关于产品质量、安全、工业卫生、劳动保护、环保、消防等强制性标准的要求。

投标方不响应本卷中标有“☆”技术要求，其投标文件可能被拒绝。

1.3 投标方对本卷的偏差（无论多少）都必须清楚地表示在投标文件中的技术附录B “投标方提出的技术差异表”中，投标方未在技术附录B中对本招标文件提出偏差，除了招标文件的技术要求有差错外，不管投标方在投标文件的其他任何地方有其他描述，均视为投标方的投标的产品完全满足本招标文件和标准的要求。

1.4 在签订合同后，因招标文件所采用的标准和规程等发生变化，招标方有权以书面形式提出补充要求。

在设备投料生产之前，投标方须予以修改。

具体项目由双方共同商定。

但价格不作调整。

1.5 若投标方提出的技术标准与本规范书所列标准不一致时，执行较高标准。

如本卷中涉及有关商务方面的内容与招标文件第一卷“商务部分”有矛盾时，执行较高的要求。

1.6 合同签订后15日内投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，由招标方确认。

1.7 投标方对供货范围内的成套系统设备（含设备、附件等）负有全责，包括分包（或对外采购）的产品。

分包（或对外采购）的主要产品制造商应事先征得招标方的认可。

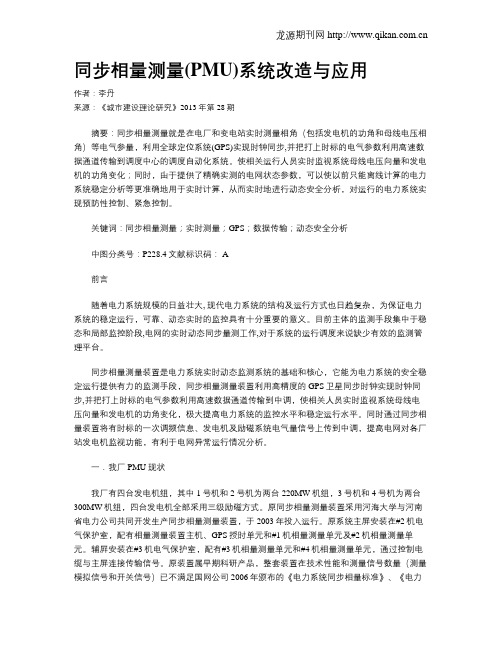

同步相量测量(PMU)系统改造与应用作者：李丹来源：《城市建设理论研究》2013年第28期摘要：同步相量测量就是在电厂和变电站实时测量相角（包括发电机的功角和母线电压相角）等电气参量，利用全球定位系统(GPS)实现时钟同步,并把打上时标的电气参数利用高速数据通道传输到调度中心的调度自动化系统。

使相关运行人员实时监视系统母线电压向量和发电机的功角变化；同时，由于提供了精确实测的电网状态参数，可以使以前只能离线计算的电力系统稳定分析等更准确地用于实时计算，从而实时地进行动态安全分析，对运行的电力系统实现预防性控制、紧急控制。

关键词：同步相量测量；实时测量；GPS；数据传输；动态安全分析中图分类号：P228.4文献标识码： A前言随着电力系统规模的日益壮大, 现代电力系统的结构及运行方式也日趋复杂，为保证电力系统的稳定运行，可靠、动态实时的监控具有十分重要的意义。

目前主体的监测手段集中于稳态和局部监控阶段,电网的实时动态同步量测工作,对于系统的运行调度来说缺少有效的监测管理平台。

同步相量测量装置是电力系统实时动态监测系统的基础和核心，它能为电力系统的安全稳定运行提供有力的监测手段，同步相量测量装置利用高精度的GPS卫星同步时钟实现时钟同步,并把打上时标的电气参数利用高速数据通道传输到中调，使相关人员实时监视系统母线电压向量和发电机的功角变化，极大提高电力系统的监控水平和稳定运行水平。

同时通过同步相量装置将有时标的一次调频信息、发电机及励磁系统电气量信号上传到中调，提高电网对各厂站发电机监视功能，有利于电网异常运行情况分析。

一．我厂PMU现状我厂有四台发电机组，其中1号机和2号机为两台220MW机组，3号机和4号机为两台300MW机组，四台发电机全部采用三级励磁方式。

原同步相量测量装置采用河海大学与河南省电力公司共同开发生产同步相量测量装置，于2003年投入运行。

原系统主屏安装在#2机电气保护室，配有相量测量装置主机、GPS授时单元和#1机相量测量单元及#2机相量测量单元。

同步相量测量pmu作用
同步相量测量装置（PMU）是一种利用全球定位系统（GPS）秒脉冲作为
同步时钟构成的相量测量单元。

它可以测量电力系统枢纽点的电压相位、电流相位等相量数据，并通过通信网络将这些数据传输到监测主站。

PMU在电力系统的动态监测、系统保护和系统分析和预测等领域中发挥着
重要作用。

在遭遇系统扰动时，PMU可以帮助监测主站确定系统如何解列、切机及切负荷，防止事故的进一步扩大甚至电网崩溃。

此外，PMU还可用
于电力系统状态估计与动态监视、稳定预测与控制、模型验证、继电保护和故障定位等方面。

目前，世界范围内已安装使用数百台PMU。

这些装置的应用证明了同步相
量测量技术在保障电网安全运行中的重要性和有效性。

如需了解更多关于PMU的信息，建议咨询专业人士或查阅相关文献资料。

同步相量测量装置作用同步相量测量装置（Synchronized Phasor Measurement Unit，简称PMU）是一种用于对电力系统进行实时监测和控制的高精度测量设备。

它能够准确测量电压、电流等相位和振幅信息，并与时间戳同步。

PMU主要由一台GPS接收器、一台高精度时钟、一台A/D转换器和一台通信模块组成。

PMU的作用主要有以下几个方面：1.实时监测电力系统状态：通过精确测量电流和电压的相位、频率、振幅等信息，PMU能够实时监测电力系统的状态。

它能够提供高精度、高频率的数据，帮助运行人员了解系统的实际运行情况，包括电压的稳定性、频率偏差、相位角等指标，从而及时发现潜在的问题和异常。

2.电力系统可靠性评估：PMU能够实时记录电网中的电流和电压波形数据，并与时间戳同步。

这些数据可以用于电力系统的可靠性评估，通过分析不同时刻系统的状态和性能，可以检测到潜在的故障和问题。

通过PMU提供的数据，可以进行故障分析和定位，并及时采取相应的措施以保障电网的稳定运行。

3.功率平衡和负载管理：PMU能够提供各个节点的电压和电流数据，这对于功率平衡和负载管理非常重要。

通过实时监测电网中不同节点的功率波动，可以及时发现负荷过重或不平衡的情况，并采取相应的调整措施。

同时，PMU还可以提供功率因数、无功功率等信息，为系统负载管理提供参考依据。

4.电能计量和电费结算：PMU可以提供准确的电流和电压数据，这对于电能计量和电费结算至关重要。

传统的电能计量方式往往存在一定的误差，而PMU能够提供高精度的电能数据，可以减少计量误差，提高电费的结算准确性。

5.电力系统灾难响应：PMU提供的高频率数据可以用于电力系统的灾难响应。

比如，在发生地震、风暴或其他灾害时，PMU能够提供实时的数据，帮助分析师和运行人员迅速评估电力系统的状况以及可能出现的问题，并及时采取反应措施。

总之，同步相量测量装置是电力系统监测和控制的关键设备，它能够提供高精度、高频率的电压和电流等参数数据，帮助监测运行状态、评估系统可靠性、进行负载管理和能效分析等。

附件1 技术规范1 总则1.1 本规范书适用于邢台国泰发电有限公司相量测量装置（PMU）升级改造项目的技术要求。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

它包括系统及其运行参数的设计、设备及其附件的选型、配套、结构、性能、制造、安装、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。

1.2 本卷提出招标方的最低限度的技术要求（简称技术门槛值），并未规定所有的技术要求和适用的标准。

投标方须实质性地响应本卷的技术规定和要求，提供符合引进机型的原先标准和本规范书所列标准的高质量、最新工业标准的产品，以及相应的技术服务。

同时必须满足国家关于产品质量、安全、工业卫生、劳动保护、环保、消防等强制性标准的要求。

投标方不响应本卷中标有“☆”技术要求，其投标文件可能被拒绝。

1.3 投标方对本卷的偏差（无论多少）都必须清楚地表示在投标文件中的技术附录B “投标方提出的技术差异表”中，投标方未在技术附录B中对本招标文件提出偏差，除了招标文件的技术要求有差错外，不管投标方在投标文件的其他任何地方有其他描述，均视为投标方的投标的产品完全满足本招标文件和标准的要求。

1.4 在签订合同后，因招标文件所采用的标准和规程等发生变化，招标方有权以书面形式提出补充要求。

在设备投料生产之前，投标方须予以修改。

具体项目由双方共同商定。

但价格不作调整。

1.5 若投标方提出的技术标准与本规范书所列标准不一致时，执行较高标准。

如本卷中涉及有关商务方面的内容与招标文件第一卷“商务部分”有矛盾时，执行较高的要求。

1.6 合同签订后15日内投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，由招标方确认。

1.7 投标方对供货范围内的成套系统设备（含设备、附件等）负有全责，包括分包（或对外采购）的产品。

分包（或对外采购）的主要产品制造商应事先征得招标方的认可。
