交流耐压试验记录

电缆耐压试验记录一、实验目的：通过对电缆进行耐压试验，验证其在特定压力下的耐压性能，确保电缆能够正常运行。

二、实验材料与设备：1.电缆样品：型号为XXX，规格为XXX；2.耐压试验设备：包括高压盒、高压电源、测试仪器等；3.安全防护设备：绝缘手套、绝缘靴等。

三、实验步骤：1.检查耐压试验设备的工作状态，确保设备正常运行。

2.启动高压电源，将电压逐渐升至设定值，使其达到耐压测试所需的压力。

3.耐压过程中，应每隔一段时间记录电压、电流、时间等数据，并观察电缆的外观是否发生异常。

4.当电压升至设定值后，保持该电压持续一段时间，通常为30分钟。

5.在耐压试验结束后，逐渐降压并关闭高压电源。

6.检查电缆的外观，判断是否有绝缘层破损、气泡等现象。

四、实验结果：经过耐压试验，电缆表现出良好的耐压性能，未发现绝缘层破损、气泡等现象。

实验数据如下：-电压：设定值为XXXV，实际值稳定在XXXV；-电流：实验过程中电流持续稳定在XXXA；-时间：耐压试验持续了30分钟。

五、实验分析：根据实验结果，电缆在所设定的压力下表现出良好的耐压性能。

绝缘层未发生破损、气泡等现象，表明该电缆具有较好的密封性和耐压性。

六、实验结论：经过耐压试验，证明了该型号电缆在特定压力下具有良好的耐压性能，能够满足其正常运行的要求。

此次实验结果可作为判断该电缆型号是否适用于特定应用环境的依据。

七、存在问题与改进措施：未发现明显问题，仪器设备运行正常。

在以后的实验中，可以增加对电缆更多细节的观察，如外观变化、温度等，并记录更详细的数据以便进一步分析。

以上为电缆耐压试验记录，共计XXX字。

交流耐压试验是一种常用于电力设备和电气设备的试验方法，用于检测设备在额定电压下的耐压性能。

下面是一般情况下交流耐压试验的基本步骤：
准备工作：确认测试设备的额定电压和频率，并确保测试设备和试验样品处于安全状态。

检查试验设备的接线和绝缘状态。

设置测试参数：根据设备的额定电压和试验要求，设置测试设备的电压和时间参数。

确保设备能够提供稳定的交流电压。

连接试验样品：将试验样品与测试设备正确连接，确保电路接线准确可靠。

检查连接处的绝缘状态。

开始测试：启动测试设备，逐渐增加电压至设定值，保持设定电压一段时间。

常见的测试时间为1分钟或更长，具体时间根据设备标准或要求确定。

观察和记录：在测试过程中观察试验样品的情况，特别是是否出现电弧、放电、绝缘击穿等异常现象。

记录测试期间的电流、电压和时间等数据。

结束测试：测试时间结束后，逐渐降低电压并断开电源，使试验样品回到正常工作状态。

检查和评估：在测试完成后，对试验样品进行检查，检查是否有明显的损坏或绝缘击穿现象。

根据测试结果评估设备的耐压性能是否合格。

记录和报告：将测试过程中的观察、数据和评估结果记录下来，并生成测试报告。

报告中应包括设备信息、测试参数、测试结果和评估结论等内容。

范轧线110kV 电缆交流耐压试验报告试验负责人：技术负责人：试验人员：调试公司高压试验年月日范轧线110kV电缆交流耐压试验报告试验日期：2005.08.20 温度：30 ℃湿度：61 %一：铭牌参数二：试验依据GB50150-91《电气装置安装工程电气设备交接试验标准》110 kV电力电缆技术规格书三：试验具备条件和试验注意事项1、试验必须在电缆头做好以后且相别已经确认，处于可运行状态，由现场确认无误后，方能试验。

2、试验电压从电缆头加入，非测试相短接接地。

3、电缆屏蔽可靠接地。

4、每次试验前，对试验和试品状态进行确认，无误后方可加压。

四：使用仪器设备五：试验原理接线图5.1接线原理图VF：变频电源T：励磁变压器L：电抗器C1，C2：分压电容CX：试品MOA：避雷器六：参数计算和加压时序6.1试验参数6.2电缆试验程序从零起升压,逐步递增升至110kV，保持5分钟，如无放电即表示耐压通过。

七：结论判断：在5min试验过程中，试品未发生放电变化现象，证明本次交流耐压试验通过。

结论：II梅力线110kV 电缆交流耐压试验报告试验负责人：技术负责人：试验人员：年月日II梅力线110kV电缆交流耐压试验报告试验日期：2005.08.26 温度：23 ℃湿度：65 % 一：铭牌参数二：试验依据GB50150-91《电气装置安装工程电气设备交接试验标准》110 kV电力电缆技术规格书三：试验具备条件和试验注意事项1、试验必须在电缆头做好以后且相别已经确认，处于可运行状态，由现场确认无误后，方能试验。

2、试验电压从电缆头加入，非测试相短接接地。

3、电缆屏蔽可靠接地。

4、每次试验前，对试验和试品状态进行确认，无误后方可加压。

四：使用仪器设备五：试验原理接线图接线VF：变频电源T：励磁变压器L：电抗器C1，C2：分压电容CX：试品MOA：避雷器六：参数计算和加压时序6.1试验参数6.2电缆试验程序从零起升压,逐步递增升至110kV，保持5分钟，如无放电即表示耐压通过。

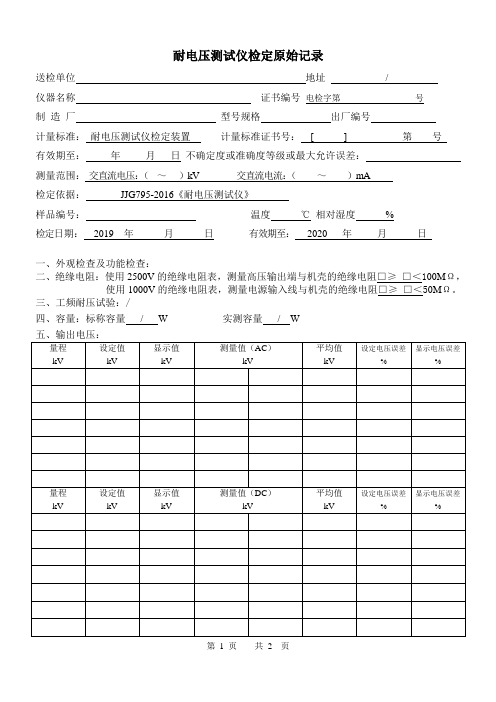

耐电压测试仪检定原始记录
送检单位地址/
仪器名称证书编号电检字第号
制造厂型号规格出厂编号
计量标准：耐电压测试仪检定装置计量标准证书号：[ ] 第号
有效期至：年月日不确定度或准确度等级或最大允许误差：
测量范围：交直流电压：（～）kV 交直流电流：（～）mA
检定依据：JJG795-2016《耐电压测试仪》
样品编号：温度℃相对湿度%
检定日期：2019 年月日有效期至：2020 年月日
一、外观检查及功能检查：
二、绝缘电阻：使用2500V的绝缘电阻表，测量高压输出端与机壳的绝缘电阻□≥□＜100MΩ，
使用1000V的绝缘电阻表，测量电源输入线与机壳的绝缘电阻□≥□＜50MΩ。

三、工频耐压试验：/
四、容量：标称容量/ W 实测容量/ W
第 1 页共2 页
六、电流
2、泄漏电流
八、交流输出电压的失真度： / % 九、直流输出电压的纹波系数： / % 检定结论：合格
检定员核验员
第 2 页共2 页。

配电箱二次回路耐压试验记录一、概述配电箱二次回路是电力系统中的重要组成部分，其主要功能是控制和保护配电系统的正常运行。

本次试验的目的是为了确保配电箱二次回路的绝缘性能和耐压强度，以保证电力系统的安全稳定运行。

二、试验目的本次试验的目的是验证配电箱二次回路的绝缘性能和耐压强度，以确保其符合国家相关标准和技术规范的要求，保证电力系统的安全稳定运行。

三、试验原理配电箱二次回路耐压试验采用交流电压源进行施加，通过调节电压源的输出电压，使施加电压达到预定值，并保持一定时间，以检验回路的绝缘性能和耐压强度。

四、试验样品本次试验的样品为某电力公司配电系统中的一台配电箱二次回路。

该回路包括电缆、电线、绝缘材料等元件，其中电缆长度为10米，电线规格为2.5平方毫米，绝缘材料为聚氯乙烯（PVC）。

五、试验过程1. 准备工作：将试验样品准备好，包括配电箱二次回路、电源、测试仪器等。

2. 设定电压源：将电压源设定为可调模式，设定施加电压的范围和精度。

3. 施加电压：按照预定值调节电压源的输出电压，施加电压至预定值，保持一定时间。

4. 测试结果记录：记录测试过程中的电压、电流等参数，以及回路的绝缘性能和耐压强度。

六、试验结果本次试验的测试结果如下：1. 电压测试：在施加电压过程中，电压稳定上升，最终达到预定值，稳定保持30分钟无异常。

2. 电流测试：在施加电压过程中，回路中的电流随电压上升而增大，但保持在安全范围内。

3. 绝缘性能测试：回路在施加电压过程中无放电现象，绝缘电阻值保持在20MΩ以上。

4. 耐压强度测试：在施加电压过程中，回路无变形、烧毁等现象，证明其耐压强度符合国家相关标准和技术规范的要求。

七、结论根据本次试验的结果，可以得出以下结论：该配电箱二次回路在施加预定电压值时，绝缘性能和耐压强度均符合国家相关标准和技术规范的要求。

因此，可以认为该回路是安全可靠的。

但是，为了确保电力系统的长期稳定运行，建议定期进行绝缘性能和耐压强度的检测和维护。

低压电缆交流耐压试验低压电缆交流耐压试验是对低压电缆的一项重要测试，旨在评估电缆在正常运行工况下的耐压能力。

本文将从测试目的、测试方法、测试步骤和测试结果等方面进行详细介绍。

一、测试目的低压电缆交流耐压试验的主要目的是检验电缆在额定电压下的耐压能力，以验证其在正常工作条件下的安全可靠性。

通过测试，可以发现电缆是否存在绝缘击穿、绝缘损耗过大等问题，为电缆的安装和使用提供技术依据。

二、测试方法低压电缆交流耐压试验一般采用交流高压法进行，具体步骤如下：1. 准备测试设备：测试设备包括交流高压发生器、电流表、电压表、耐压仪等。

2. 连接测试回路：将电缆的两端分别接入交流高压发生器的高压输出端和地线端，同时接入电流表和电压表。

3. 设置测试参数：根据电缆的额定电压和规格，设定测试的电压和时间参数。

4. 开始测试：打开交流高压发生器，逐步升压，观察电压和电流的变化情况。

5. 记录测试数据：记录电压和电流的数值，以及测试时间。

6. 结束测试：达到设定的测试时间后，逐步降压并关闭测试设备。

三、测试步骤低压电缆交流耐压试验的具体步骤如下：1. 预处理：将待测试的电缆进行必要的预处理，包括清洁表面、检查绝缘外观等。

2. 连接测试设备：将电缆的两端分别连接到测试设备上，并确保连接牢固、接触良好。

3. 调整测试参数：根据电缆的额定电压和规格，调整测试设备的参数，包括测试电压和测试时间等。

4. 开始测试：打开测试设备，开始进行交流耐压试验。

5. 观察测试情况：观察测试过程中的电流和电压变化情况，注意是否有异常现象出现。

6. 记录测试数据：记录测试过程中的电流值、电压值、测试时间等数据。

7. 分析测试结果：根据测试数据分析测试结果，判断电缆的耐压能力是否符合要求。

8. 编写测试报告：根据测试结果编写测试报告，包括测试目的、测试方法、测试参数、测试结果等内容。

四、测试结果低压电缆交流耐压试验的结果应包括电流、电压和测试时间等数据，以及对测试结果的评估。
