CCIE学习(4)——VLAN基础

VLAN基础知识介绍VLAN（虚拟局域网）是一种在物理上互相连接的设备，可以根据逻辑上的属性划分成多个虚拟网络的技术。

VLAN可以提高网络的性能、可管理性和安全性，同时可以降低网络成本。

在企业网络中，VLAN常常被用来按照不同部门或功能来分割网络，同时可以有效地控制流量的传输和访问权限。

VLAN的基本概念1.VLAN标识符:VLAN标识符是一个用于区分不同VLAN的整数值，通常在1到4096之间。

不同VLAN使用不同的标识符来标识其所属的VLAN。

2.VLAN成员:VLAN成员是指被分配到一些VLAN中的设备或端口。

一个设备或端口可以是一个或多个VLAN的成员。

3.VLAN接口:VLAN接口是物理设备上的一个逻辑接口，用来连接不同的VLAN之间的通信。

通常交换机上的端口可以配置为不同的VLAN接口。

4.VLAN域:VLAN域是指一个包含一组VLAN的范围或区域。

不同VLAN可以属于同一个VLAN域，也可以不属于同一个VLAN域。

5.VLAN数据包:VLAN数据包是在网络中传输的数据包，其中包含了VLAN标识符信息，用来标识数据包所属的VLAN。

VLAN的类型1.静态VLAN:静态VLAN是一种基于端口或MAC地址分配的VLAN，管理员需要手动配置每个端口或设备所属的VLAN。

静态VLAN的管理较为复杂，但相对来说也更加安全和可靠。

2.动态VLAN:动态VLAN是一种根据具体情况自动划分的VLAN，通过协议或者特定策略实现VLAN的动态划分。

动态VLAN相对于静态VLAN来说更加适应网络变化和扩展。

3. 动态VLAN的实现方式包括VLAN Trunking、VLAN Tagging和VLAN Membership Policy Server（VMPS）等。

VLAN的优点1.增强网络安全性:通过VLAN可以将不同的部门或功能分隔开来，避免不同部门之间的通信，有效提高网络的安全性。

2.简化网络管理:VLAN可以将网络管理划分为多个逻辑区域，简化网络配置和维护，减少网络故障排查的难度。

VLAN基础及VLAN划分的详细步骤3、开始新建VLAN
新建VLAN110,端⼝为1-23，25-26，保留端⼝24做配置交换机⽤
端⼝1-23出⼝规则为UNTAG，端⼝25-26为TAG
新建VLAN204,端⼝为25-26，出⼝规则TAG
新建VLAN1000,端⼝为1-26，出⼝规则为TAG
新建VLAN4000,端⼝为24-26，出⼝规则24为UNTAG,25-26为TAG
配置VLAN如下图
4、配置PVID
更改前1-23⼝缺省VLAN为110
更改24⼝缺省VLAN为4000
更改以后，请将⽹线插在25或者26⼝进⾏配置，管理IP不变改完24⼝后登陆如图
5、修改管理VLAN号和管理IP
系统配置>管理IP。

修改管理VLAN为4000，修改管理IP为192.168.200.110
需改后电脑失去连接，更改电脑IP地址192.168.200.*，并将⽹线插⼊24⼝
6、保存配置
输⼊192.168.200.110重新登陆交换机管理界⾯，配置保存菜单，选择保存配置，这样⼀台⼆层接⼊交换机就配置好了。

如果想恢复出⼚配置，可以在系统管理>系统⼯具>软件复位中进⾏操作。

以上就是关于VLAN的划分⽅法，希望⼤家喜欢，请继续关注。

上⼀页1 2下⼀页阅读全⽂。

VLAN基础知识虚拟局域网（Virtual Local Area Network，简称VLAN）是一种将物理局域网划分为逻辑上相互隔离的虚拟网络的技术。

通过VLAN的划分，可以实现网络的灵活管理和安全隔离。

本文将介绍VLAN的基础知识，包括VLAN的概念、VLAN的优点以及VLAN的实现方法。

1. VLAN的概念VLAN是一种逻辑上的划分，它可以将一个物理局域网划分为多个虚拟的局域网。

在一个VLAN中的计算机之间可以自由地通信，而不需要受到其他VLAN的影响。

VLAN通过将不同的端口划分到不同的VLAN中来实现逻辑上的隔离。

2. VLAN的优点VLAN的划分可以带来多个优点：2.1 提高网络性能：将局域网划分为多个VLAN可以减少广播和碰撞域，提高网络性能和带宽的利用率。

2.2 提高网络安全性：VLAN可以实现不同VLAN之间的隔离，防止未经授权的访问和潜在的网络安全风险。

2.3 简化网络管理：VLAN的划分可以简化网络管理，管理员可以根据业务需求对VLAN进行灵活地配置和管理。

3. VLAN的实现方法VLAN的实现可以采用不同的方法，包括端口划分和标签划分。

3.1 端口划分（Port-Based VLAN）端口划分是将物理端口划分到不同的VLAN中。

通过在交换机上对端口进行配置，可以将不同端口划分到不同的VLAN中，实现不同VLAN之间的隔离。

端口划分是最简单、最常用的VLAN划分方法。

3.2 标签划分（Tag-Based VLAN）标签划分是通过在数据包中添加802.1Q VLAN标签来实现VLAN 的划分。

在这种方法中，交换机会为数据包添加一个VLAN标签，标记数据包所属的VLAN。

通过VLAN标签，交换机可以实现对数据包的转发和隔离。

4. VLAN的配置配置VLAN需要进行以下步骤：4.1 创建VLAN：在交换机上创建VLAN，并为每个VLAN分配一个唯一的VLAN ID。

4.2 配置端口：将不同的端口划分到不同的VLAN中。

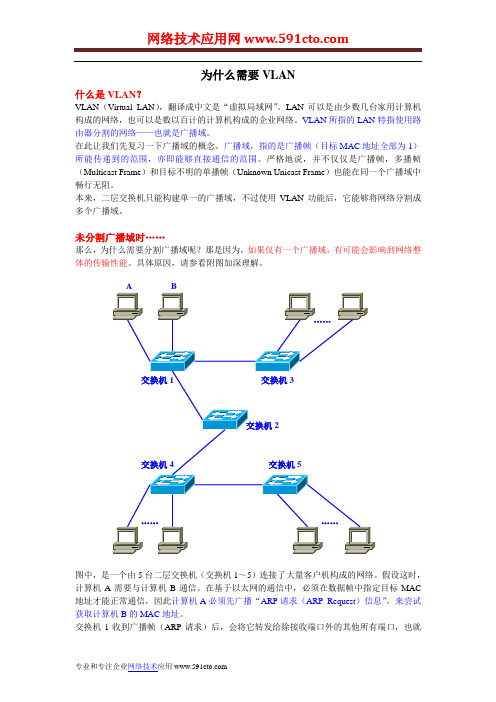

为什么需要VLAN什么是VLAN ？VLAN （Virtual LAN ），翻译成中文是“虚拟局域网”。

LAN 可以是由少数几台家用计算机构成的网络，也可以是数以百计的计算机构成的企业网络。

VLAN 所指的LAN 特指使用路由器分割的网络——也就是广播域。

在此让我们先复习一下广播域的概念。

广播域，指的是广播帧（目标MAC 地址全部为1）所能传递到的范围，亦即能够直接通信的范围。

严格地说，并不仅仅是广播帧，多播帧（Multicast Frame ）和目标不明的单播帧（Unknown Unicast Frame ）也能在同一个广播域中畅行无阻。

本来，二层交换机只能构建单一的广播域，不过使用VLAN 功能后，它能够将网络分割成多个广播域。

未分割广播域时……那么，为什么需要分割广播域呢？那是因为，如果仅有一个广播域，有可能会影响到网络整体的传输性能。

具体原因，请参看附图加深理解。

图中，是一个由5台二层交换机（交换机1～5）连接了大量客户机构成的网络。

假设这时，计算机A 需要与计算机B 通信。

在基于以太网的通信中，必须在数据帧中指定目标MAC 地址才能正常通信，因此计算机A 必须先广播“ARP 请求（ARP Request ）信息”，来尝试获取计算机B 的MAC 地址。

交换机1收到广播帧（ARP请求）后，会将它转发给除接收端口外的其他所有端口，也就B是Flooding了。

接着，交换机2收到广播帧后也会Flooding。

交换机3、4、5也还会Flooding。

最终ARP请求会被转发到同一网络中的所有客户机上。

请大家注意一下，这个ARP请求原本是为了获得计算机B的MAC地址而发出的。

也就是说：只要计算机B能收到就万事大吉了。

可是事实上，数据帧却传遍整个网络，导致所有的计算机都收到了它。

如此一来，一方面广播信息消耗了网络整体的带宽，另一方面，收到广播信息的计算机还要消耗一部分CPU时间来对它进行处理。

造成了网络带宽和CPU运算能力的大量无谓消耗。

vlan的基础知识VLAN（Virtual Local Area Network，虚拟局域网）是一种将局域网划分为逻辑上独立的多个虚拟网络的技术。

以下是VLAN的基础知识：1. VLAN的定义：VLAN是一种逻辑上的划分，将大型局域网分成多个较小、安全性更好的虚拟子网。

在同一个物理网络中，可以有多个不同的VLAN，每个VLAN都可以拥有不同的网络设置和安全策略。

2. VLAN的工作原理：VLAN通过在网络交换机上进行配置和管理来实现逻辑上的划分。

交换机可以将不同的端口分配给不同的VLAN，从而使得数据只能在同一个VLAN内进行通信。

不同的VLAN之间的通信可以通过交换机上的路由功能来实现。

3. VLAN的优势：- 安全性：VLAN可以将敏感数据和设备与普通数据和设备隔离，提高网络的安全性。

- 灵活性：VLAN可以根据需求对网络进行灵活划分和重新配置，不需要改变物理网络结构。

- 性能：VLAN可以根据网络的负载情况将流量进行优化，提高网络性能。

- 管理：VLAN可以简化网络管理，提高管理员的操作效率。

4. VLAN的类型：- 标记VLAN（Tagged VLAN）：也称为Trunk VLAN，用于连接交换机之间的端口，可同时传输多个VLAN的数据，需要在数据包中添加VLAN标签。

- 未标记VLAN（Untagged VLAN）：也称为Access VLAN，用于连接终端设备的端口，数据包不携带VLAN标签。

5. VLAN的划分方法：- 基于端口的VLAN划分：根据端口将设备分配到不同的VLAN。

- 基于MAC地址的VLAN划分：根据设备的MAC地址将设备分配到不同的VLAN。

- 基于协议的VLAN划分：根据数据包的协议类型将数据包分配到不同的VLAN。

- 基于子网的VLAN划分：根据IP地址的子网划分将设备分配到不同的VLAN。

这些是VLAN的基本概念和知识，了解这些将有助于理解和配置VLAN网络。

VLAN基础及VLAN划分的详细步骤VLAN概念VLAN（Virtual Local Area Network）的中⽂名为"虚拟局域⽹"。

虚拟局域⽹（VLAN）是⼀组逻辑上的设备和⽤户，这些设备和⽤户并不受物理位置的限制，可以根据功能、部门及应⽤等因素将它们组织起来，相互之间的通信就好像它们在同⼀个⽹段中⼀样，由此得名虚拟局域⽹，由于交换机端⼝有两种VLAN属性，其⼀是VLANID，其⼆是VLANTAG，分别对应VLAN对数据包设置VLAN标签和允许通过的VLANTAG（标签）数据包，不同VLANID端⼝，可以通过相互允许VLANTAG，构建VLAN。

⼀、VLAN基础同⼀个VLAN中的⽤户间通信就和在⼀个局域⽹内⼀样，同⼀个VLAN中的⼴播只有VLAN中的成员才能听到，⽽不会传输到其他的VLAN中去，从⽽控制不必要的⼴播风暴的产⽣。

同时，若没有路由，不同VLAN之间不能相互通信，从⽽提⾼了不同⼯作组之间的信息安全性。

⽹络管理员可以通过配置VLAN之间的路由来全⾯管理⽹络内部不同⼯作组之间的信息互访。

1、技术特点(1)端⼝的分隔。

即便在同⼀个交换机上，处于不同VLAN的端⼝也是不能通信的。

这样⼀个物理的交换机可以当作多个逻辑的交换机使⽤。

(2)⽹络的安全。

不同VLAN不能直接通信，杜绝了⼴播信息的不安全性。

(3)灵活的管理。

更改⽤户所属的⽹络不必换端⼝和连线，只更改软件配置就可以了。

2、TAG和UNTAG基于端⼝的VLAN,这是最常应⽤的⼀种VLAN划分⽅法，应⽤也最为⼴泛、最有效，⽬前绝⼤多数VLAN协议的交换机都提供这种VLAN配置⽅法。

这种划分VLAN的⽅法是根据以太⽹交换机的交换端⼝来划分的，它是将VLAN交换机上的物理端⼝和VLAN交换机内部的PVC（永久虚电路）端⼝分成若⼲个组，每个组构成⼀个虚拟⽹，相当于⼀个独⽴的VLAN交换机。

IEEE于1999年发布了⽤以规范VLAN实现的IEEE Std 802.1Q标准。

学会VLAN的基础配置学会VLAN的基础配置一、实验目的1、掌握VLAN的配置2、掌握Access 接口和Trunk接口的配置3、掌握将接口与VLAN关联的配置二、实验拓扑PC1与PC3属于默认的vlan1 PC2与PC4属于vlan2交换机之间的接口E0/0/3配置为trunk链路三、实验步骤1、VLAN口与Access接口的配置LSW1:syEnter system view, return user view with Ctrl+Z. [Huawei]sysname LSW1 [LSW1]info-center source DS channel 0 log state off trap state off [LSW1]user-interface console 0 [LSW1-ui-console0]idle-timeout 0 0 [LSW1-ui-console0]q [LSW1]vlan 2 //添加一个vlan2 [LSW1-vlan2]q [LSW1]int e0/0/2 //进入2接口[LSW1-Ethernet0/0/2]port link-type access //端口的链路类型为Access （连接计算机的端口），华为的设置默认接口是hybrid的模式[LSW1-Ethernet0/0/2]port default vlan 2 //将这个接口加入到vlan2中[LSW1-Ethernet0/0/2]qLSW2:syEnter system view, return user view with Ctrl+Z. [Huawei]sysname LSW2 [LSW2]info-center source DS channel 0 log state off trap state off [LSW2]user-interface console 0 [LSW2-ui-console0]idle-timeout 0 0[LSW2-ui-console0]q [LSW2]vlan 2 //添加一个vlan2[LSW2-vlan2]int e0/0/2[LSW2-Ethernet0/0/2]port link-type access //端口的链路类型为Access [LSW2-Ethernet0/0/2]port default vlan 2 //将这个接口加入到vlan2中[LSW2-Ethernet0/0/2]q? 在各交换机上用dis vlan这个命令来查看上面的e0/0/2接口是否已经加入到vlan2中 [LSW1]dis vlanThe total number of vlans is : 2--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged; MP: Vlan-mapping; ST: Vlan-stacking; #:ProtocolTransparent-vlan; *: Management-vlan;-------------------------------------------------------------------------------- VID Type Ports--------------------------------------------------------------------------------1 common UT:Eth0/0/1(U) Eth0/0/3(U) Eth0/0/4(D)Eth0/0/5(D)Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)Eth0/0/9(D)Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)Eth0/0/13(D)Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)Eth0/0/17(D)Eth0/0/21(D)Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D) 2 common UT:Eth0/0/2(U) //已经属于vlan2了 VID StatusProperty MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00012 enable default enable disable VLAN 0002[LSW2]dis vlanThe total number of vlans is : 2--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged; MP:Vlan-mapping; ST: Vlan-stacking; #:ProtocolTransparent-vlan; *: Management-vlan;-------------------------------------------------------------------------------- VID Type Ports--------------------------------------------------------------------------------1 common UT:Eth0/0/1(U) Eth0/0/3(U) Eth0/0/4(D)Eth0/0/5(D)Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)Eth0/0/9(D)Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)Eth0/0/13(D)Eth0/0/17(D)Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)Eth0/0/21(D)Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D) 2 common UT:Eth0/0/2(U) //已经属于vlan2了 VID StatusProperty MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00012 enable default enable disable VLAN 00022、Trunk接口的配置1上面的拓扑图和配置命令来看，交换机之间的e0/0/3接口默认是属于vlan1◇的，因此只能是PC1与PC3这两台主机是可以拼通的，要想实现PC2与PC4之间的互通，则需要将交换机之间相连的接口配置为trunk，命令如下：[LSW1]int e0/0/3 //进接口 [LSW1-Ethernet0/0/3]portlink-type trunk //接口链路类型为trunk [LSW1-Ethernet0/0/3]porttrunk allow-pass vlan all //允许所有的vlan通过，华为的设备默认是不允许任何vlan通过的，除了缺省的vlan1[LSW2]int e0/0/3 //进接口 [LSW2-Ethernet0/0/3]portlink-type trunk //接口链路类型为trunk [LSW2-Ethernet0/0/3]porttrunk allow-pass vlan all /允许所有的vlan通过2在各交换机上查看vlan的信息◇[LSW1]dis vlanThe total number of vlans is : 2--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged; MP:Vlan-mapping; ST: Vlan-stacking; #:ProtocolTransparent-vlan; *: Management-vlan;-------------------------------------------------------------------------------- VID Type Ports--------------------------------------------------------------------------------1 common UT:Eth0/0/1(U) Eth0/0/3(U) Eth0/0/4(D)Eth0/0/5(D)Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)Eth0/0/9(D)Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)Eth0/0/13(D)Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)Eth0/0/17(D)Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)Eth0/0/21(D)Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D) 2 common UT:Eth0/0/2(U) TG:Eth0/0/3(U)VID Status Property MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00012 enable default enable disable VLAN 0002[LSW2]dis vlanThe total number of vlans is : 2--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged; MP:Vlan-mapping; ST: Vlan-stacking; #:ProtocolTransparent-vlan; *: Management-vlan;-------------------------------------------------------------------------------- VID Type Ports--------------------------------------------------------------------------------1 common UT:Eth0/0/1(U) Eth0/0/3(U) Eth0/0/4(D)Eth0/0/5(D)Eth0/0/6(D) Eth0/0/7(D) Eth0/0/8(D)Eth0/0/9(D)Eth0/0/10(D) Eth0/0/11(D) Eth0/0/12(D)Eth0/0/13(D)Eth0/0/14(D) Eth0/0/15(D) Eth0/0/16(D)Eth0/0/17(D)Eth0/0/18(D) Eth0/0/19(D) Eth0/0/20(D)Eth0/0/21(D)Eth0/0/22(D) GE0/0/1(D) GE0/0/2(D) 2 common UT:Eth0/0/2(U) TG:Eth0/0/3(U)VID Status Property MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00012 enable default enable disable VLAN 00023、接口与VLAN关联的配置1 当交换机需要与网络层的设备通信时，可以在交换机上创建基于VLAN的◇逻辑接口，即VLANIF接口。
