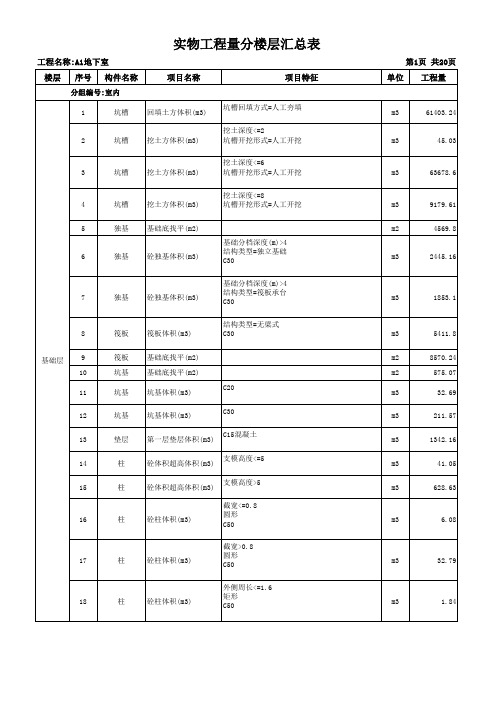

(图形构件) 清单定额展开汇总表(分楼层)
- 格式:xls
- 大小:67.00 KB
- 文档页数:9
图形算量中工程设置中的计算规则里的墙体中,标准砖墙厚度计算方法软件默认的是取折算厚度,是什么意思呢?是针对哪类工程的呢?回答:图形算量中工程设置中的计算规则里的墙体中,标准砖墙厚度计算方法软件默认的是取折算厚度指的是,如果你是370墙,则按折算厚度计算就是按365来计算的。
它也不是针对哪类工程,是针对标准砖墙体来说的。
《此篇文章为广联达官方文本,本人仅整理》工程处理思路:主要构件通过绘图来处理,在新建构件时,将该构件套好做法,即通过该构件得出哪些工程量,因为软件内置了非常有用的代码,可以通过这些代码组合算了其它的工程量,从而达到少画图多算量的最终目的。
然后某些零星的或其它专业相关的工程量可以通过表格输入法,从而达到100%算量。
软件操作流程新建工程---工程设置(工程信息、楼层管理、工程设置)----绘图输入---表格输入---报表预览1 新建工程点“开始”---“程序”----“广联达清单整体解决方案”---“广联达图形算量”---“广联达图形算量GCL8.0”运行软件。
最后的辅助信息一定要填写,它们影响工程的土方、外墙装饰、脚手架等工程量。
完成后进入软件主界面。
[attachment=3951]2 工程设置里面主要包括几个内容:工程信息:如果新建工程时的辅助信息填错了,可以在此修改。
其它选项可以输也可以不输工程设置:灰色不能修改,所以建工程一定要选对标书模式。
楼层管理:对整个工程的楼层进行管理。
可以增加、删除、修改楼层高度、楼层排序等。
【楼层管理中的状态栏说明了一些注意事项,请留意】【子楼层的含义:为处理一些难以在正常楼层中处理的构件,比如洗手台、房间里的夹层等,它和正常楼层之间是没有扣减关系的,位置上相对独立】【锁定功能:如果选择锁定,则该楼层不可以编辑】3 绘图输入可以有三种方式画图:一、导入软件中画好的图二、导入CAD图三、自己手工画图我们现在主要讲后一种,手工绘图。
绘图输入的大体流程:建轴网后:新建构件—选择构件画法,画构件---修改构件构件的绘制顺序按自己的习惯做,处理顺序:±0以上:墙---门窗---柱---梁----板---楼梯----房间装修----屋面----外挂构件(阳台、雨蓬、散水、台阶等)±0以下:基础部分(也可以按墙、柱、梁、板、独基、条基、承台的顺序)首先讲软件操作界面:[attachment=3952]【常用构件别:为将经常用到的构件放在该类别中,集中管理,方便调用。
