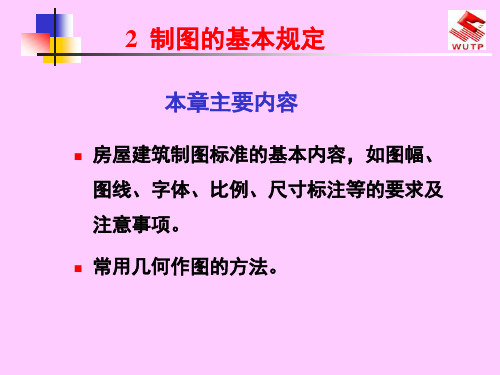

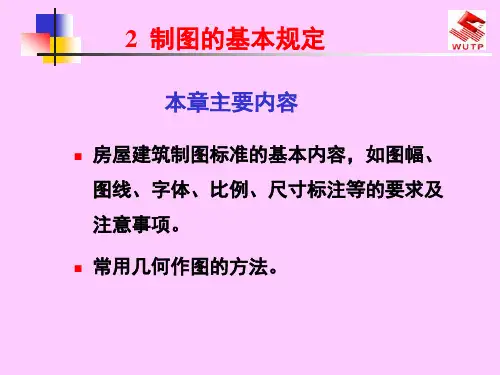

最新建筑制图基本规定
- 格式:ppt
- 大小:7.32 MB
- 文档页数:80
建筑制图的有关规定一、基本规定(1)尺寸单位:一般图形为毫米(mm),总平面图为米(m),并取二位小数。
(2)标高单位:米(m),一般图形应精确至小数点后3位,如±0.000;总平面图精确至小数点后两位,如49.25。
(3)轴线圆的直径不小于8mm亦不大于10mm,字体一律大写。
(4)指北针的圆,其直径为24mm,尾部宽度宜取3mm。
(5)尺寸线的间距以8~10mm为宜。
(6)字体控制高度:说明文字3.5mm,标题文字7mm,数字2.5mm。
(7)详图索引圆为10mm详图圆为14mm,钢筋的编号圆为6mm。
(8)轴线编号,横向轴线用阿拉伯数字编写,纵向轴线编号采用拉丁字母编写,但I、O、Z不得采用。
(9)平面图1)平面图的长边宜与横式幅面图纸的长边一致。
2)各种平面图应按直接正投影法绘制。
3)建筑平面图应在建筑物的门窗洞口水平剖切俯视(屋顶平面图为屋面以上的俯视),通气孔、槽、地沟及起重机等不可见部分,则应以虚线绘制。
4)建筑平面图宜注写房间名称或编号。
5)平面较大的建筑物,可分区绘制平面图,但应绘制组合示意图。
6)顶棚平面图如用直接正投影法不易表达清楚,可用镜像投影法绘制,但应在图名后加注“镜像”二字。
(10)立面图1)各种立面图应按直接正投影法绘制。
2)建筑立面内应包括投影方向可见的建筑外轮廓和建筑构配件、墙面做法及必要的尺寸和标高等。
3)较简单的对称式建筑或对称的构配件等,在不影响构造处理和施工的情况下,立面图可以绘制一半,并在对称轴线处画轴线符号。
4)在建筑物立面图上,相同的门窗、阳台、外檐、构造做法等可在局部重点表示,绘出其完整图形,其余部分可只画轮廓线。
5)有定位轴线的建筑物,宜根据两边定位轴线号编注立面图名称,(如①~②立面图、○A~○F 立面图;无定位轴线的建筑物可按平面图各面的方向确定立面图名称。
(11)剖面图1)剖面图的剖切部位,应概括图纸用途或设计深度,在平面图上选择能反映处全貌、构造特征以及有代表性的部位剖切。
国家建筑标准设计制图规定1 目的为了保证统一制版印刷的国家建筑标准设计图集的设计质量,提高制图效率,制定本规定。
2 范围本规定适用于国家建筑标准设计。
3 总则国家建筑标准设计图集的制图,除应符合国家现行有关标准规范的要求及遵守建筑工程设计文件编制深度的规定外,根据标准设计的特点及国家现行房屋建筑制图各项标准,应遵守本规定。
3.1 国家建筑标准设计图集一律采用计算机制图方式。
3.2 总图、建筑、结构、给排水、暖通、电气、动力等各专业的国家建筑标准设计制图应遵守本规定。
本规定未涉及的,应符合国家现行房屋建筑制图中各项相关制图标准的规定要求。
4 标准设计图的幅面规格4.1 建筑标准设计图纸的幅面规格应符合表4.1的规定(图4.1)。
制版印刷标准设计图纸的幅面规格(mm)表4.1横式立式图4.1 幅面尺寸代号4.2 标准设计图纸一般均选用4号横式幅面绘制,原大印刷(1/16开本)。
如采用4号幅面,图样的图线过密,无法清晰显示图纸内容的,可选用3号横式幅面,出版1/8开本。
一般不选用1号或2号幅面。
4.3 整册图纸应采用一种规格幅面,避免大小幅面参差使用。
4.4 特殊情况下,3号图纸的长边可以1/8的倍数延长。
4.5 说明与图纸应采用同一规格的幅面。
5 标准设计图的封面、批文页5.1 国家建筑标准设计(包括试用图)的封面由中国建筑标准设计研究所统一绘制。
各专业封面的标志颜色如下:建筑—黄色结构—蓝色给排水—绿色暖通—灰色电气—红色动力—棕色5.2 部批文页排在封面之后,由中国建筑标准设计研究所统一绘制。
6 标准设计图的首页及说明6.1 首页样式及示例见图6.1-1、图6.1-2。
左上为图集名称栏,右上为签字栏,右下为标题栏。
图面的空白部分为目录或目录及说明。
目录及说明按两列,两列之间相距18mm,与其它三边的距离为15mm。
6.2 首页右上角签字栏中主编单位负责人系指设计院院级或相当院级的负责人。
6.3 标题栏的设置见图7.3。
建筑制图国家标准的全然规定
图纸的幅面是指图纸的大小规格。
图框是图纸上绘图区的边界线。
图框的格式有横式和立式两种,如图2-1所示。
图中标题栏是用来标明设计单位、工程名称、设计人员签名、图名和图号等内容的,必须画在图框右下角;标题栏中的文字方向代表瞧图方向。
会签栏是各设计专业负责人签字用的一个表格,画在图框外侧。
图2-1
在绘制图样时应优先选用表1-1中所规定的图纸幅面和图框尺寸。
必要时答应按国标〔GB/T14689-1993〕有关规定加长幅面。
表1-1图纸幅面及图框尺寸 mm
幅面代
号
A0 A1 A2 A3 A4
尺寸〔b×l〕
841×11
89
594×8
41
420×5
94
297×4
20
210×2
97
c 10 5
a 25 mm
2.比例〔GB/T14690—1993〕
比例是指图样中图形与实物相应要素的线性尺寸之比。
绘图所选用的比例是依据图样的用途和被绘对象的复杂程度来确定的。
标注尺寸时,不管选用放大或缩小比例,都必须标注机件的实际尺寸。
原值比例:比值为1的比例,即1:1。
放大比例:比值大于1的比例,如2:1等
缩小比例:比值小于1的比例,如1:5等
表2-2 建筑施工图常用比例
以下为设计师常用的符号图例,在平面图上能够表現出空间配置。
桌子、椅子的高度
餐桌椅的配置空间尺寸
人活动的空间尺寸。
